基于COMSOL液压节流阀内部流场数值模拟研究王海冰;王攀达;李文华;张子耀;李贝贝;刘秀梅【摘要】针对不同开度下U型节流阀内部流场的变化,基于软件COMSOL Multiphysics建立CFD数值计算模型,得到了节流阀内部流场的速度、压力分布等随着阀口开度变化的特性云图.研究结果表明:节流口处压力下降梯度较大,并出现局部低压区.阀内流体速度在经过阀口处急剧变化,阀口附近流速达到最大,并沿流体流动方向形成一个空心锥形高速射流区域.即流体出口端射流出射方向倾斜指向出口,另一过流面中流体出射方向指向阀座,并沿阀体壁面流动.此外,随着阀口开度减小,阀口处速度大小和阀口附近压力几乎不变,但是节流口流体出射方向角度变大.【期刊名称】《液压与气动》【年(卷),期】2015(000)008【总页数】4页(P26-29)【关键词】节流阀;COMSOL;流体流动;射流【作者】王海冰;王攀达;李文华;张子耀;李贝贝;刘秀梅【作者单位】中国矿业大学机电工程学院,江苏徐州221116;中国矿业大学机电工程学院,江苏徐州221116;中国矿业大学机电工程学院,江苏徐州221116;中国矿业大学机电工程学院,江苏徐州221116;中国矿业大学机电工程学院,江苏徐州221116;中国矿业大学机电工程学院,江苏徐州221116;浙江大学流体动力与机电系统国家重点实验室,浙江杭州310027【正文语种】中文【中图分类】TH137引言节流阀在液压系统中起到流量控制等重要作用。
但是当阀内流体与过流部件发生高速相对运动时，极易产生空化现象，破坏流体的连续性，使流场特征更加复杂，并影响节流阀的使用性能和寿命[1]。
此外，空化形成的气泡在流经压力恢复区时，会发生溃灭，引发诸如材料损伤、振动、噪声等问题[2]。
因此，对节流阀内部流动特性开展相关研究对节流阀的优化设计具有重要的理论意义。
随着液压技术的兴起、液压技术自身发展需求和流场仿真及检测技术的提高，针对液压元件及系统开展更多深入研究是一种发展趋势。
气动阀门流场特性数值分析一、引言气动阀门作为工业自动化控制系统中的一种重要元素，其性能的优劣直接影响到整个系统的稳定性和控制精度。
阀门的流场特性是影响阀门性能的重要因素之一。
通过数值模拟技术对气动阀门的流场特性进行分析，可以为气动阀门的优化设计提供理论依据。
二、气动阀门的工作原理气动阀门是利用气动执行机构控制阀瓣的开合以调节流量或者压力的设备。
其工作原理如下：气动执行机构由气压缸、气缸驱动机构、阀杆和弹簧等组成。
当气源通入气压缸时，气压缸内部的气体使得机构上的阀杆向下移动，进而使得阀门开启；当气源被关闭时，气压缸内压力降低，阀芯上的弹簧将阀杆向上移动，进而使得阀门关闭。
气动阀门的开启程度通过气缸驱动机构来控制。
三、气动阀门流场特性分析气动阀门中流场特性的研究重点是在不同工况下阀门内部流体的流速分布、压力分布以及其它物理量的变化。
通过数值模拟技术进行气动阀门流场特性的分析，可以绘制出不同工况下压力场、速度场等相关的流场参数。
气动阀门的流场特性受到其工况和流路结构的影响。
当阀门处于全开和全闭状态时，气流主要在直通管道中流动，此时流场具有对称性；当阀门处于半开状态时，由于气流通过阀门时会产生流动分离现象，因此气动阀门的流场特性会十分复杂。
流场特性的研究一般可以分为两个步骤：数值模拟和分析。
在数值模拟中，通过计算流体力学模拟软件对气动阀门的流场进行模拟，通过数值方法求解非定常流体动力学方程组、传质方程和能量方程，得到各物理量在时间和空间上的分布情况。
在分析阶段，需要通过对数值分析结果进行数据处理和统计分析，得出流场特性的各项指标。
四、气动阀门流场分析方法气动阀门的流场分析方法包括物理试验和数值模拟两种方式。
物理试验可以获得阀门内部流体的实际流动情况，但是试验过程受制于环境、设备和条件等因素，成本较高。
数值模拟方法可以通过数学模型对气动阀门的流场特性进行分析，具有成本低、模拟准确等优点。
因此，目前研究气动阀门流场特性的方法以数值模拟为主。
微型高速泵内空化流动的数值分析李业强;赖焕新【摘要】以一台单级微型高速离心泵为研究对象,对其内部空化流动进行全流场数值模拟,分析了3种流动系数和不同空化数时该离心泵叶片流道内的空泡、静压以及相对速度分布规律.研究结果表明:空泡最先在叶片吸力侧前缘产生,该空泡区随着空化数的减小沿着叶片吸力侧向出口尾缘迁移和扩大,且呈非对称分布.在相同空化数下,随着流量系数的增加叶片流道内的空化区域变大;叶片吸力侧中间区域出现低速区并在叶片间流道内发展,同时,叶片尾缘处的高速区向叶轮内延伸,表明空泡造成叶轮内流道的堵塞,阻碍液体的流动;在叶片吸力面侧,空泡体积分数的最大值主要分布在叶片中间靠近轮毂的位置,而在压力面侧位于叶片前缘的机匣附近.初步建立了关于微型高速离心泵内空泡流动的一个较完整的认识.【期刊名称】《华东理工大学学报（自然科学版）》【年(卷),期】2016(042)001【总页数】8页(P141-148)【关键词】微型高速离心泵;静压分布;空化流动;空泡体积分数【作者】李业强;赖焕新【作者单位】华东理工大学承压系统与安全教育部重点实验室,上海200237;华东理工大学承压系统与安全教育部重点实验室,上海200237【正文语种】中文【中图分类】S277.9;TH311现代科技中，微型高速离心泵越来越广泛应用于电子、太空和医学等领域及相关的微型化研究。
与传统的大型离心泵相比，微型高速离心泵采用高转速可以有效地提高比转速和效率性能，但运行在高速下，泵内过流部件极易发生空化，造成泵性能下降。
目前为止，对于离心泵内的空化流动特性研究大多集中在中低速的大型离心泵［1-7］，而针对此类微小型高速离心泵的性能研究相对较少。
另一方面，微小型离心泵与大型机械泵的转速和尺寸相差较大，空化相似定律换算得到的空化余量误差较大，不能有效地预测泵内的空化性能［8］。
为了认识微型高速离心泵内的空化流动现象，本文采用ANSYS CFX软件运用RNG k-ε湍流模型和基于Rayleigh-Plesset输运方程的空化模型，通过改变流量系数、空化数对微型高速泵内流动进行空化数值模拟，分析流道内的静压和空泡分布规律，为改善微型高速泵的设计与应用提供参考意义。

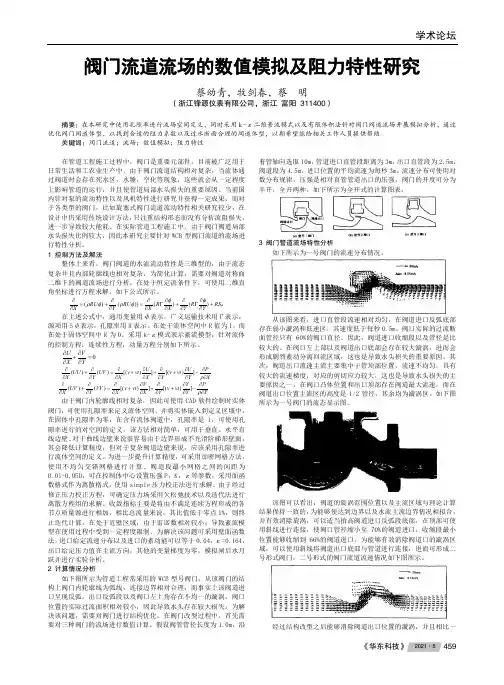

学术论坛459 阀门流道流场的数值模拟及阻力特性研究蔡幼青，牧剑春，蔡 明（浙江锋源仪表有限公司，浙江 富阳 311400）摘要：在本研究中使用孔隙率进行流场空间定义，同时采用k-ε二维紊流模式以及有限体积法针对阀门阀道流场开展模拟分析，通过优化阀门阀道体型，以找到合适的阻力系数以及过水断面合理的阀道体型，以期希望能给相关工作人员提供帮助。
关键词：阀门流道；流场；数值模拟；阻力特性在管道工程施工过程中，阀门是重要元部件，目前被广泛用于日常生活和工农业生产中，由于阀门流道结构相对复杂，当流体通过阀道时会存在死水区，水锤，空化等现象，这些就会从一定程度上影响管道的运行，并且使管道局部水头损失的重要原因。
当前国内针对泵的流动特性以及风机特性进行研究并获得一定成果，而对于各类型的阀门，比如旋塞式阀门流道流动特性相关研究较少，在设计中仍采用传统设计方法，只注重结构形态而没有分析流阻损失，进一步导致较大能耗。
在实际管道工程施工中，由于阀门阀道局部水头损失比例较大，因此本研究主要针对WCB 型阀门流道的流场进行特性分析。
1 控制方法及解法整体上来看，阀门阀道的水流流动特性是三维型的，由于流态复杂并且内部轮廓线也相对复杂，为简化计算，需要对阀道对称面二维下的阀道流场进行分析，在处于恒定流条件下，可使用二维直角坐标进行方程求解。
如下公式所示。
φφφφρφρRS YR Y X R X RU Y RU X+∂∂Γ∂∂+∂∂Γ∂∂=∂∂+=∂∂)()())()( 在上述公式中，通用变量用φ表示，广义运输技术用Γ表示，源项用S φ表示，孔隙率用R 表示。
在处于流体空间中R 值为1，而在处于固体空间中R 为0。
采用k-ε模式表示紊流模型，针对流体的控制方程：连续性方程，动量方程分别如下所示。
0=∂∂+∂∂YVX U X P Y U vt v Y X U vt v X UV Y UU X ∂∂-∂∂+∂∂+∂∂+∂∂=∂∂+∂∂ρ])[(])[()()(YP Y Y vt v Y X V vt v X VV Y UV X ∂∂-∂∂+∂∂+∂∂+∂∂=∂∂+∂∂ρ])[(])[()()( 由于阀门内轮廓线相对复杂，因此可使用CAD 软件绘制时实体阀门，可使用孔隙率来定义流体空间，并将实体嵌入到定义区域中，在固体中孔隙率为零，在含有流体阀道中，孔隙率是1，可使用孔隙率进行的对空间的定义，该方法相对简单，可用于垂直、水平直线边壁。
节流阀数学模型在工业领域中，节流阀是一种常见的用于控制流体的装置。
它通过调节流体流量的大小，来实现对系统压力、温度、流速等参数的控制。
而为了更好地设计和操作节流阀，数学模型的建立就显得尤为重要。
本文将讨论节流阀数学模型的建立方法及其在工程实践中的应用。
一、节流阀的数学模型建立1. 流体动力学模型节流阀的数学模型主要基于流体动力学原理建立。
通过利用质量守恒、动量守恒和能量守恒方程，可以推导出流体在节流阀内部的流动行为。
其中，质量守恒方程描述了流体的流量与节流阀的压差之间的关系，动量守恒方程描述了流体的速度和节流阀的压力之间的关系，能量守恒方程描述了流体的压力和温度与流动参数之间的关系。
2. 流体力学系数为了建立完整的数学模型，还需考虑流体力学系数的影响。
这些系数包括摩擦系数、雷诺数、流体的物性等。
摩擦系数反映了节流阀内的粘滞效应，雷诺数则用以判断流动的状态（层流或湍流），而流体的物性则直接影响流体的流动行为。
这些系数需要通过试验或计算进行确定。
3. 数值计算方法在实际应用中，对于复杂的节流阀系统，往往需要借助数值计算方法来解决数学模型的求解问题。
常用的数值计算方法包括有限差分法、有限元法、计算流体力学（CFD）等。
这些方法可以有效地模拟节流阀内部的流动情况，并对设计参数进行优化。
二、节流阀数学模型的应用1. 控制系统设计通过建立节流阀的数学模型，可以根据不同的控制策略，预测流体流量对节流阀开度的响应。
这使得控制系统设计师能够根据工艺要求和设备特性，选择最佳的控制参数。
例如，在自动化流程控制中，可以通过数学模型进行开环或闭环控制，实现对节流阀的精准控制。
2. 性能评估与优化利用节流阀的数学模型，可以进行性能评估和优化。
通过分析流体在节流阀内部的流动特性，可以评估节流阀的控制精度、稳定性以及能耗等性能指标。
同时，还可以利用模型对节流阀的结构参数进行优化设计，以提高系统的效率和可靠性。
3. 故障检测与故障诊断数学模型也可以用于节流阀故障的检测和诊断。

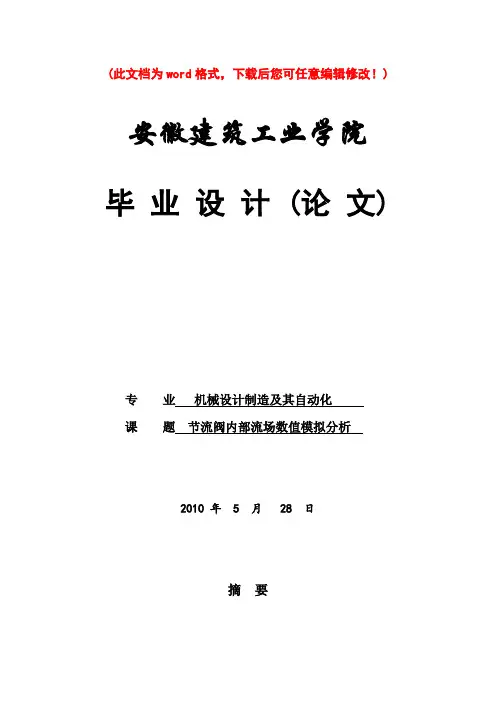

(此文档为word格式，下载后您可任意编辑修改！) 安徽建筑工业学院毕业设计 (论文)专业机械设计制造及其自动化课题节流阀内部流场数值模拟分析2010 年 5 月 28 日摘要单向节流阀是流体传动与控制技术中重要的基础元件，节流阀内部的流场特性直接影响节流阀的性能。
本文结合计算流体动力学CFD(Computational Fluid Dynamics)软件FLUENT对节流阀的内部流场进行了数值模拟与分析计算。
本文按照实际使用中的节流阀的参数，采用Solid Works软件，建立了阀的三维几何模型。
运用FLUEN T前处理软件GAMBIT了网格的划分。
在FLUENT 软件中对两种模型的流场进行了稳态数值模拟。
在主阀阀芯的性状不同、边界条件相同和节流口开口宽度不同、边界条件相同时对流场进行模拟，找出影响阀芯压力和速度分布的因素。
在对主阀口进行模拟时，分别对比不同开口宽度时的沿程压力分布情况，进而选择出最适合此处的主阀阀芯性状和开口宽度。
对阻尼小孔进行数值模拟时，重点考虑节流阀开口处两端的压力差，找到两端压力差小的阻尼孔直径数值。
关键词:单向节流阀，内部流场，数值模拟ABSTRACTUnidirectional Throttle Valve is a fluid transmission and control technology based on the most important components, valve relief valve within the flow field characteristics of a direct impact on the performance of valves. In this paper, computational fluid dynamics CFD (Computational Fluid Dynamics) software FLUENT for Pilot-operated relief valve of the flow field calculation and analysis of numerical simulation.In this paper, according to the actual use of the Pilot-operated relief valve of the parameters, the use of Solid Works software, the establishment of a Pilot-operated relief valve of the three-dimensional geometric model. FLUENT software, the use of pre-treatment works GAMBIT division of the grid. FLUENT software in two models of the flow field of the numerical simulation of steady-state.Spool valve in the main traits of the different boundary conditions and damping the same spool factors. Main valve port in the simulation, the main valve, respectively, compared to the structure of spherical cone valve cone peaceful side of the valve structure of the distribution of pressure along the way, and then select the most appropriate valve spool. Damping the numerical simulation, the focus on small damping of the pressure difference at both ends to find the pressure difference at both ends of the small diameter of the damping value.KEY WORDS: Unidirectional Throttle Valve, the flow field, numerical simulation目录目录 (Ⅲ)第一章绪论 ......................................................................... 错误！未定义书签。
节流阀中航空燃油的气液两相空化流动特性晁文雄（中国航发西安动力控制科技有限公司，陕西西安 710077）摘 要： 基于k-ε湍流模型和SIMPLE算法，将Mixture多相流模型与汽蚀模型相结合，对节流阀中的航空燃油进行气液两相定常数值模拟，研究节流阀在不同活门开度和进口压力下的空化流动特性。
结果表明：随着活门开度的减小，节流阀内航空燃油的汽化区域面积增大，最大流动速度先增加后减小；航空燃油在节流阀内的进口压力越小，越容易产生气体析出和液相汽化。
关键词： 气液两相；汽化；空化流动；节流阀中图分类号：TK 413.8 文献标识码：A 文章编号：2095-8412 (2018) 04-079-05工业技术创新 URL : http: // DOI : 10.14103/j.issn.2095-8412.2018.04.016引言节流阀是航空燃油系统的重要控制元件之一，多用于燃油泵和调节器的流量调节。
节流阀需满足两点要求：一是对航空燃油流量、压力控制的稳定性和可靠性；二是阻力小、损失少。
节流阀的工作原理是利用阀体内阀芯的相对运动来控制阀口的通断以及阀口开口的大小[1,2]。
在燃油的节流过程中，阀芯容易受到空化气蚀，引起节流阀发生振动、产生噪声等[3-5]，破坏燃油的连续性，使节流阀的工作寿命缩短、可靠性降低。
因此，计算节流阀内部的流动规律、分析节流阀内部的空化相变，具有重要的意义[6-10]。
本文基于气液两相空化流动的流体动力学模型，数值模拟分析节流阀内部的空化流动特性，并研究活门开度和进口压力对空化区域、流速、压力等物理参数的影响。
1 物理模型采用节流阀三维几何流道模型，剖面如图1所示。
通过活门开度的控制，实现供油流量的调节。
进口节流活门开度Z 如图2所示，选取全调节范围内8个典型活门开度（0.3 mm 、0.5 mm 、1 mm 、1.5 mm 、2 mm 、3 mm 、3.5 mm 、4 mm ）进行研究。

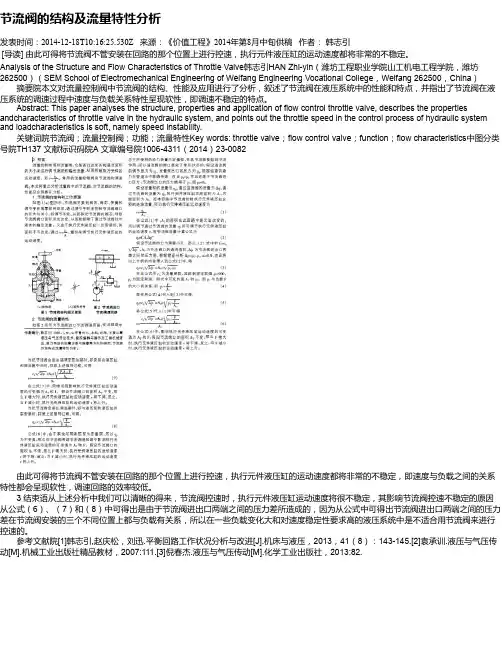

节流阀的结构及流量特性分析发表时间：2014-12-18T10:16:25.530Z 来源：《价值工程》2014年第8月中旬供稿作者：韩志引[导读] 由此可得将节流阀不管安装在回路的那个位置上进行控速，执行元件液压缸的运动速度都将非常的不稳定。
Analysis of the Structure and Flow Characteristics of Throttle Valve韩志引HAN Zhi-yin（潍坊工程职业学院山工机电工程学院，潍坊262500）（SEM School of Electromechanical Engineering of Weifang Engineering Vocational College，Weifang 262500，China）摘要院本文对流量控制阀中节流阀的结构、性能及应用进行了分析，叙述了节流阀在液压系统中的性能和特点，并指出了节流阀在液压系统的调速过程中速度与负载关系特性呈现软性，即调速不稳定的特点。
Abstract: This paper analyses the structure, properties and application of flow control throttle valve, describes the properties andcharacteristics of throttle valve in the hydraulic system, and points out the throttle speed in the control process of hydraulic system and loadcharacteristics is soft, namely speed instability.关键词院节流阀；流量控制阀；功能；流量特性Key words: throttle valve；flow control valve；function；flow characteristics中图分类号院TH137 文献标识码院A 文章编号院1006-4311（2014）23-0082由此可得将节流阀不管安装在回路的那个位置上进行控速，执行元件液压缸的运动速度都将非常的不稳定，即速度与负载之间的关系特性都会呈现软性，调速回路的效率较低。

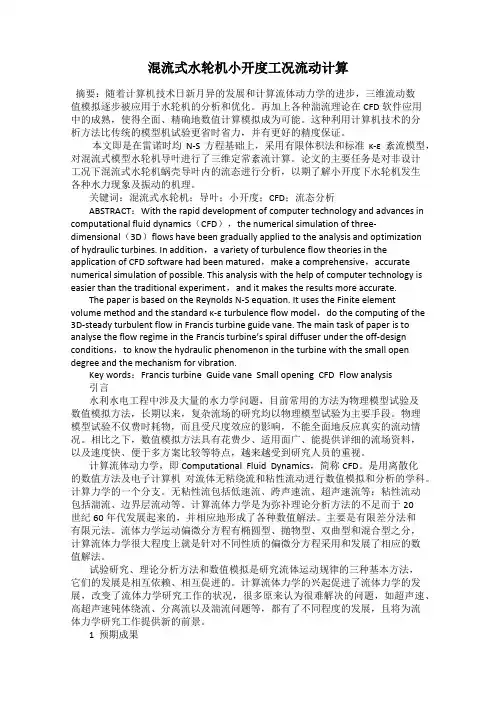

混流式水轮机小开度工况流动计算摘要：随着计算机技术日新月异的发展和计算流体动力学的进步，三维流动数值模拟逐步被应用于水轮机的分析和优化。
