LTE空口切换信令同频切换

PATH SWITCH REQUEST
路径转换请求的目的是请求将下行GTP隧道转换到新的GTP隧 道终结点。
UE上下文释放
source eNB
UE CONTEXT RELEASE
target eNB
MME内的切换
目标eNode B向MME发送Path Switch Request消息通知终端已 改变了Cell，MME决定是否改变业务网关。
7、Path switch request 10、Path switch request ACK
8、 MODIFY BEARER REQUEST
9、 MODIFY BEARER RESPONSE
11、UE context release
站间基于X2接口的切换
1. UE按照测量配置上报measurement report，源eNB根据报告进行判决，判决发生eNB间切换。 2. 源eNB发送handover request消息给目标eNB，请求目标eNB进行切换准备。 3. 目标小区资源准备成功后，向源eNB发送handover request ACK消息，指示目标eNB切换准备工作已经完
进行业务通信。 11. 目标eNB发送UE context release 消息给源eNB，通知源eNB已经 切换成功，触发源eNB释放资源。
HANDOVER REQUEST
主要IE：
➢ UE-X2AP-ID \ ECGI \ GUMMEI ➢ Cause：原因 ➢ UE-contextInformation：UE上下文信息 ➢ UE-HistoryInformation：UE历史信息 ➢ TraceActivation：
HANDOVER PREPARATION
切换准备的目的是经过EPC，请求目的端准备切换资源

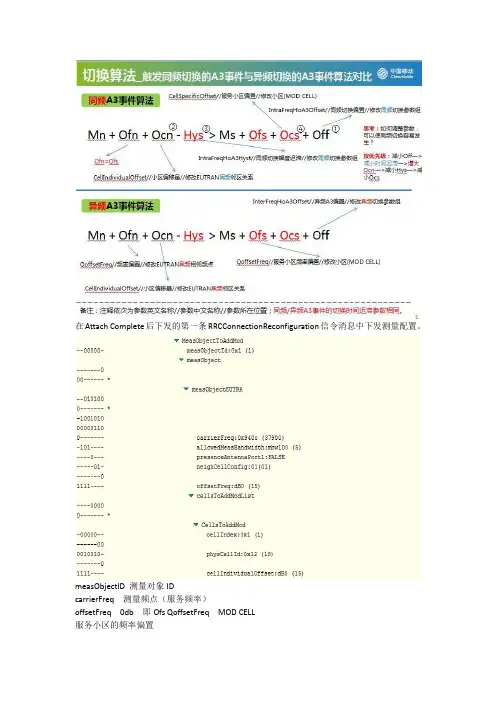

在Attach Complete后下发的第一条RRCConnectionReconfiguration信令消息中下发测量配置。

measObjectID 测量对象IDcarrierFreq 测量频点（服务频率）offsetFreq 0db 即Ofs QoffsetFreq MOD CELL服务小区的频率偏置cellstoAddMod 第一个是服务小区，PCI=18 如果CIO即Ocn 邻区的小区偏置为0 信令上不带邻区不为0会带邻区给UEcellIndividualoffset 0db 即Ocs Cellspecificoffset MOD CELL服务小区的小区偏置ReportConfig 测量报告配置reportconfigID 测量报告ID测量报告1号配的是eventA3a3-Offset 4 单位0.5db 等于2db 即Off IntraFreqHoA3Offet MOD INTRAFREQHOGROUP同频切换偏置hysteresis 4 单位0.5db 等于2db 即Hys IntraFreqHoA3Hyst MOD INTRAFREQHOGROUP同频切换幅度迟滞timeToTrigger 320ms IntraFreqHoA3TimeToTrig 同频切换时间迟滞MOD CELL triggerQuantity A3测量触发类型IntraFreqHoA3TrigQuan MOD INTRARATHOCOMN maxReportCells 测量上报最大小区数IntraRatHoMaxRprtcell MOD INTRARATHOCOMN reportInterval A3测量报告上报间隔IntraFreqHoRprtInterval MOD INTRARATHOCOMN reportAmount 测量报告上报次数IntraRatHoRprtAmount MOD INTRARATHOCOMN测量报告2号配的是eventA1Ms-Hys>Thresh Ms-1>-87 即Ms>-86时触发A1事件Threshold-RSRP 门限53-140=-87 InterFreqHoA1ThdRsrp or A3InterFreqHoA1ThdRsrp MOD INTERFREQHOGROUPHysteresis 1db InterFreqHoA1A2Hyst MOD INTERFREQHOGROUPtimeToTrigger 640ms InterFreqHoA1A2TimeToTrig 异频A1A2时间迟滞triggerQuantity InterFreqHoA1A2TrigQuan A1A2测量触发类型MOD INTRARATHOCOMM测量报告3号配的是eventA2Ms+Hys<Thresh Ms+1<-90 即Ms<-91时触发A2事件Threshold-RSRP 门限50-140=-90 InterFreqHoA1ThdRsrp or A3InterFreqHoA1ThdRsrp MOD INTERFREQHOGROUPHysteresis 1db InterFreqHoA1A2Hyst MOD INTERFREQHOGROUPtimeToTrigger 640ms InterFreqHoA1A2TimeToTrig 异频A1A2时间迟滞triggerQuantity InterFreqHoA1A2TrigQuan A1A2测量触发类型MOD INTRARATHOCOMM A2开始测量，A1停止测量当Ms<-91dbm时，启动测量；当Ms>-86时，停止测量。

X2接口切换相关信令X2接口切换相关信令当UE从一个eNodeB的小区切换的另一个eNodeB的小区时，两个eNodeB会通过X2接口发生一系列的信令交互配合切换成功完成，下面将进行详细说明。

(1) X2接口切换准备这个信令流程是在eNodeB内为切换作资源建立。

通过源eNodeB发送Handover Request消息到目标eNodeB开始切换流程。

当源eNodeB发送此消息后，启动一个定时器TXRELOC overall等待目标端响应。

源eNodeB向目标eNodeB发起切换请求，请求在目标端建立与MME之间的信令承载SAE bearers，SAE bearers包含SAE承载的ID，承载的业务的QoS参数，服务网关地址等信元。

如果请求的SAE bearers中至少有一个在目标端准入通过，则目标eNodeB应该为准入通过的SAE bearers保留必要的资源，并且向原端发送HANDOVER REQUEST ACKNOWLEDGE消息（如图1所示）。

在ACK消息中，目标eNodeB回复资源已经准备好的SAE bearers列表信息（也就是准入通过的SAE bearers）和准入失败的SAE bearers列表信息，并且要包含一个合理的失败原因。

源eNodeB收到ACK消息后，停止定时器TRELOC prepl，同时启动定时器TX2RELOC，终止切换准备流程。

overall如果目标eNodeB在切换准备阶段，没有任意一个SAE bearer准入成功或者有其他错误发生，则目标eNodeB应该发送HANDOVER PREPARATION FAILURE消息到源eNodeB。

这个消息应该包含Cause信元并且对其赋值表明相应的失败理由（如图2所示）。

图1切换准备，成功流程图2切换准备，失败流程(2) X2接口UE上下文释放释放资源的流程是目标eNodeB通知源eNodeB释放UE在源eNodeB的控制面的上下文资源可以释放了。

一.2
与3G系统相比，由于重新定义了系统网络架构，核心网和接入网之间的功能划分也随之有所变化，需要重新明确以适应新的架构和LTE的系统需求。针对LTE的系统架构，网络功能划分如下图：
eNB功能：
1）无线资源管理相关的功能，包括无线承载控制、接纳控制、连接移动性管理、上/下行动态资源分配/调度等；
2）IP头压缩与用户数据流加密；
负荷管理，用于eNB之间互相传递负荷信息、资源状态。
错误指示，用于指示eNB之间在交互过程出现的一些未定义的错误信息。
复位，用于对eNB之间的X2接口进行复位。
RLC SDU的丢弃（仅对UM和AM模式有效）；
RLC重建。
4. PDCP层功能
PDCP子层用户面的主要功能包括有：
头压缩与解压缩：只支持ROHC算法；
用户数据传输；
RLC AM模式下，PDCP重建过程中对上层PDU的顺序传送；
RLC AM模式下，PDCP重建过程中对下层SDU的重复检测；
RLC AM模式下，切换过程中PDCP SDU的重传；
2）S1接口UE上下文释放功能；
3）LTE_ACTIVE状态下UE的移动性管理功能（包括Intra-LTE切换和Inter-3GPP-RAT切换）；
4）S1接口的寻呼；
5）NAS信令传输功能；
6）S1接口管理功能（包括复位、错误指示以及过载指示等）；
7）网络共享功能；
8）漫游于区域限制支持功能；
9）NAS节点选择功能；
NAS控制协议在网络侧终止于MME，主要实现EPS承载管理、鉴权、ECM（EPS连接性管理）idle状态下的移动性处理、ECM idle状态下发起寻呼、安全控制功能。
一.4.2
用户面协议结构如下图所示。
