激光选择性烧结技术综述

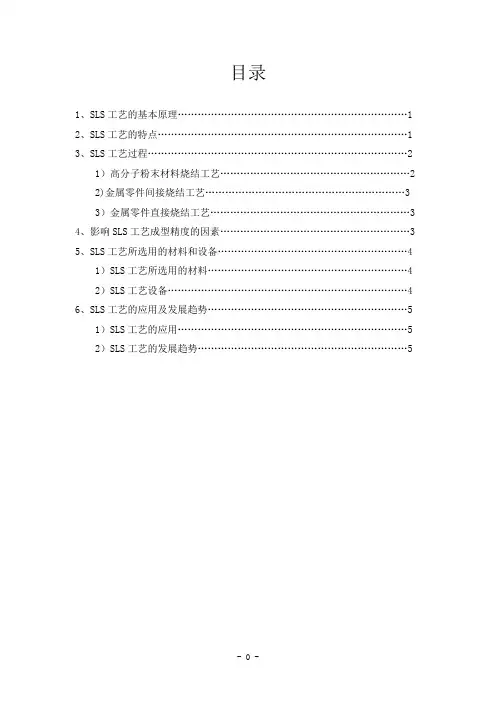

目录1、SLS工艺的基本原理 (1)2、SLS工艺的特点 (1)3、SLS工艺过程 (2)1）高分子粉末材料烧结工艺 (2)2)金属零件间接烧结工艺 (3)3）金属零件直接烧结工艺 (3)4、影响SLS工艺成型精度的因素 (3)5、SLS工艺所选用的材料和设备 (4)1）SLS工艺所选用的材料 (4)2）SLS工艺设备 (4)6、SLS工艺的应用及发展趋势 (5)1）SLS工艺的应用 (5)2）SLS工艺的发展趋势 (5)综述SLS工艺1、SLS工艺的基本原理SLS工艺又称为选择性激光烧结，由美国德克萨斯大学奥斯汀分校的C.R. Dechard于1989年研制成功。

选择性激光烧结加工过程是采用铺粉棍将一层粉末材料平铺在已成型零件的上表面，并加热至恰好低于该粉末烧结点的某一温度，控制系统控制激光束按照该层的截面轮廓在粉末上扫描，使粉末的温度升至熔化点，进行烧结，并与下面已成型的部分实现粘结。

当一层截面烧结完成后，工作台下降一个层的厚度，铺料辊又在上面铺上一层均匀密实的粉末，进行新一层截面的烧结，直至完成整个模型。

在成型过程中，未经烧结的粉末对模型的空腔和悬臂部分起着支撑作用，不必像SLA工艺那样另行生成支撑工艺结构。

SLS 使用的激光器是二氧化碳激光器，使用的原料有蜡、聚碳酸酯、尼龙、纤细尼龙、合成尼龙、金属，以及一些发展中的材料等。

当实体构建完成并在原型部分充分冷却后，粉末快速上升至初始位置，将其取出，放置在后处理工作台上，用刷子刷去表面粉末，露出加工件，其余残留的粉末可用压缩空气去除。

2、SLS工艺的特点选择性激光烧结工艺和其他快速成型工艺相比，其最大的独特性就是能够直接制作金属制品，同时该工艺还具有如下一些优点：1）可采用多种材料。

从原理上来说，这种方法可采用加热时年度降低的任何粉末材料，通过材料或者各类含粘结剂的涂层颗粒制造出任何造型，适应不同的需要。

2）制造工艺比较简单。

由于可用多种材料，选择性激光烧结工艺按采用的原料不同，可以直接生产复杂形状的原型、型腔模三维构件或部件及工具。

选择性激光烧结成型技术的工艺与应用第一篇：选择性激光烧结成型技术的工艺与应用选择性激光烧结成型技术的研究与应用摘要：介绍了选择性激光烧结成型技术的基本原理、工艺过程和特点，阐述了激光烧结技术的材料和设备的选择，列举了激光烧结技术在各个领域特别是模具制造领域的应用，并且分析了现有技术中存在的问题以及前景的展望。

关键词：快速成型；选择型激光烧结（SLS）；模具制造 1.引言快速原型技术（Rapid Prototyping，PR）是一种涉及多学科的新型综合制造技术。

它是借助计算机、激光、精密传动和数控技术等现代手段，根据在计算机上构造的三位模型，能在很短时间内直接制造产品模型或样品。

快速原型技术改善了设计过程中的人机交流，缩短了产品开发的周期，加快了产品的更新换代速度，降低了企业投资新产品的成本和风险。

选择性激光烧结机技术（Selective Laser Sintering，SLS）作为快速原型技术的常用工艺，是利用粉末材料在激光照射下烧结的原理，在计算机控制下层层堆积成型。

与其他快速成型工艺相比，其最大的独特性是能够直接制作金属制品，而且其工艺比较简单、精度高、无需支撑结构、材料利用率高。

本文主要介绍选择型激光烧结成型技术的基本原理、工艺特点、材料设备选择以及应用等内容。

2.选择性激光烧结技术（SLS）2.1 选择性激光烧机技术（SLS）的基本原理和工艺过程选择性激光烧机技术（SLS）工艺是一种基于离散-堆积思想的加工过程，其成形过程可分为在计算机上的离散过程和在成形机上的堆积过程，简单描述如下：（1）离散过程。

首先用CAD软件，根据产品的要求设计出零件的三维模型，然后对三维模型进行表面网格处理，常用一系列相连三角形平面来逼近自由曲面，形成经过近似处理的三维CAD模型文件。

然后根据工艺要求，按一定的规则和精度要求，将CAD模型离散为一系列的单元，通常是由Z向离散为一系列层面，称之为切片。

然后将切片的轮廓线转化成激光的扫描轨迹。

选择性激光烧结技术讨论选择性激光烧结技术讨论1.选择性激光烧结技术（SLS）的发展现状⽬前RP技术的快速成型⼯艺⽅法有⼗多种，主要有：⽴体光固造型（⽴体印刷）SLA；选择性激光烧结SLS；叠层技术LOM；熔融沉积造型FDM ，三维印刷3D-P。

选择性激光烧结技术（Selective Laser Sintering）是发展最快，最为成功且已经商业化的RP⽅法之⼀，采⽤该技术不仅可以制造出精确的模型，还可以成型具有可靠结构的⾦属零件作为直接功能件使⽤。

由于其具有诸多优点，如粉末选材⼴泛、适⽤性，可直接烧结零件等，因此在现代制造中受到越来越⼴泛的重视。

SLS技术最初是由美国德克萨斯⼤学奥斯汀分校于1989年提出的。

后来美国DTM公司于1992年推出该⼯艺的商品化⽣产设备。

⼏⼗年来，奥斯汀分校和DTM公司在SLS领域做了⼤量研究⼯作，在设备研制和⼯艺、材料开发上取得了丰硕的成果。

德国的EOS公司在这⼀领域也做了很多研究⼯作，并开发了相应的系列成型设备。

在国内，很多单位进⾏了SLS的相关研究⼯作，如华中科技⼤学、南京航空航天⼤学、西北⼯业⼤学、华北⼯学院和北京隆源⾃动成型有限公司等也取得了许多重⼤成果。

如北京隆源⾃动成型有限公司开发的AFS-300激光快速成型的商品化设备。

如果从烧结⽤材料的特性来划分，选择性激光技术的发展可分为两个阶段：⼀是⽤SLS技术烧结低熔点的材料来制造原型。

⽬前的烧结设备和⼯艺⼤多处于这⼀阶段。

所使⽤的材料是塑料、尼龙、⾦属或者陶瓷的包⾐粉末）（或于聚合物的混合物）；⼆是⽤SLS技术直接烧结⾼熔点的材料来制造零件2. 选择性激光烧结技术的研究内容选择性激光烧结(Selective Laser Sintering)是20世纪80年代末出现的⼀种快速成型新⼯艺—利⽤激光束烧结粉末材料分层加⼯制造技术。

零件的三维描述被转化为⼀整套切⽚，每个切⽚描述确定⾼度的零件横截⾯。

采⽤激光束对粉末状的成型材料进⾏分层扫描，受到激光束照射的粉末被烧结。

选择性激光烧结快速成形技术摘要：选择性激光烧结快速成形(Selective Laser Sintering Rapid Prototyping)技术使用固体粉末材料，该材料在激光的照射下，能吸收能量。

发生熔融固化，从而完成层信息的成型。

这种方法适用的材料范围广(适用于聚合物、铸造用蜡、金属或陶瓷粉末)，特别是在金属和陶瓷材料的成型方面具有独特的优点，有着制造工艺简单，柔性度高、材料选择范围广、材料价格便宜，成本低、材料利用率高，成型速度快等特点。

本文就SLS的原理，优点，以及使用材料的发展做了简要概括，并对金属粉末的进行了重点讨论。

关键字：SLS，原理，材料，金属粉末目录前言 (1)1 选择性激光烧结快速成形技术的应用 (1)2 选择性激光烧结快速成形技术原理 (2)2.1 基本工作原理 (2)2.2 SLS快速成形技术工艺流程 (4)2.3 SLS烧结机理 (4)3SLS技术的特点 (5)4 中北大学SLS方面的成果 (6)5 选择性激光烧结用原材料 (6)5.1 金属材料 (7)5.2 聚合物材料 (8)5.3 陶瓷材料 (8)5.4 新型SLS原料的研制-木塑复合材料 (8)6 金属粉末选择性激光烧结(SLS)技术 (8)6.1 间接法 (9)6.2 直接法 (10)6.3 金属粉末SLS存在的问题 (11)6.4 金属粉末SLS发展趋势 (12)总结 (12)参考文献 (14)前言选择性激光烧结快速成形(Selective Laser Sintering Rapid Prototyping)技术(简称SLS技术)1989年由美国C.R Decard申请专利，DTM公司推向市场，之后因为具有成型材料选择范围宽、应用领域广的突出优点，得到了迅速的发展，受到越来越多的重视。

选择性激光烧结(SLS)也可被称为选区激光烧结，它跟其它的快速成型工艺一样，加工原理也是离散-堆积成型原理。

其以Nd:YAG或CO2激光发射器为加工能源，利用计算机来控制激光束对加工材料（包括高分子材料、金属粉末、预合金粉末材料及纳米材料等）按设定的速度并调整合适的激光能量密度并根据切片截面轮廓的二维数据信息进行烧结，层层堆积，全部烧结完后去掉周围多余的粉末, 再对烧结件进行打磨、烘干等一系列后处理操作便可以获得零件。

选择性激光烧结技术的研究现状与展望【摘要】选择『生激光加工是20世纪80年代末出现的一种新的快速成型工艺，它利用激光束烧结粉末材料制造原型，具有原料广泛、制作工艺简单、周期短等特点，在诸多领域得到了广泛的应用。

介绍了选择性激光烧结技术的原理、特点及实际应用，综述了选择}生激光烧结技术发展状况、存在的问题及研究热点。

键词：快速成形；选择性激光烧结；综述1引言20世纪90年代开始，随着世界经济竞争的日益激烈化和全球化，产品制造商们越来越需要以最短的时间制造出符合人们消费需求的新产品来抢占市场。

20世纪80年代末出现的快速成型(Rapid Prototyping，简称RP)就是在这样的背景下提出并逐步得以发展的。

RP技术是一种逐层零件制造工艺，它突破传统的材料变形成型和去除材料成型的工艺方法，使用近乎全自动化的工艺从CAD文件直接生产所需要的模型或模具，可以显著减少产品原型的开发时间和成本，极大的提高产品的质量，另外，RP制造过程中不需要任何传统意义上的工装夹具、刀具或模具即可制造出任何复杂形状的零部件。

因此。

RP技术在现代制造业巾越来越具有竞争力，有望成为21世纪的的主流制造技术。

目前典型的快速成型的方法有：光固化立体造型SLA(StereoLithography Apparatus)、分层物件制作LOM(Laminated ObjectManufacturing)、选择性激光烧结SIS(Selective LArSintering)和熔融沉积造型FDM(Fused Deposition Modeling)等。

各种RP方法具有其自身的特点和适用范围。

由于SIS工艺具有粉末选材广泛、适用性广、制造工艺比较简单、成形精度高、无需支撑结构、可直接烧结零件等诸多优点，在现代制造业得到越来越广泛的重视。

主要综述SIS技术的工艺原理、实际应用、发展历程和现状。

2 SLS技术的原理选择性激光加工(SLS)又称选区激光烧结是以C02激光器为能源，利用计算机控制红外激光束对非金属粉末、金属粉末或复合物的粉末薄层，以一定的速度和能龟密度按分层面的二维数据进行扣描烧结，层层堆积，最后形成成形件。

快速成型技术论文作业题目:选择性激光烧结技术最新研究进展姓名：山海明学号：1000404042专业：材料成型与控制工程院系：机械工程学院2013年10月25日摘要选择性激光加工是一种新的快速成型工艺, 使用的造型材料多为粉末材料。

加工时，首先将粉末预热到稍低于其熔点的温度，然后在刮平棍子的作用下将粉末铺平；激光束在计算机控制下根据分层截面信息进行有选择地烧结，一层完成后再进行下一层烧结，全部烧结完后去掉多余的粉末，则就可以得到一烧结好的零件。

目前成熟的工艺材料为蜡粉及塑料粉，用金属粉或陶瓷粉进行烧结的工艺还在研究之中。

它利用激光束烧结粉末材料制造原型,具有原料广泛、制作工艺简单、周期短等特点,在诸多领域得到了广泛的应用。

介绍了选择性激光烧结技术的原理、特点及实际应用,综述了选择性激光烧结技术发展状况、存在的问题及研究热点。

关键词快速成型粉末激光束烧结SLS法采用红外激光器作能源，使用的造型材料多为粉末材料。

加工时，首先将粉末预热到稍低于其熔点的温度，然后在刮平棍子的作用下将粉末铺平；激光束在计算机控制下根据分层截面信息进行有选择地烧结，一层完成后再进行下一层烧结，全部烧结完后去掉多余的粉末，则就可以得到一烧结好的零件。

目前成熟的工艺材料为蜡塑料粉，用金属粉或陶瓷粉进行烧结的工艺还在研究之中。

在成型的过程中因为是把粉末烧结，所以工作中会有很多的粉状物体污染办公空间，一般设备要有单独的办公室放置。

另外成型后的产品是一个实体，一般不能直接装配进行性能验证。

另外产品存储时间过长后会因为内应力释放而变形。

对容易发生变形的地方设计支撑，表面质量一般。

生产效率较高，运营成本较高，设备费用较贵。

能耗通常在8000瓦以上。

材料利用率约100%。

SLS工艺又称为选择性激光烧结，由美国德克萨斯大学奥斯汀分校的C.R. Dechard于1989年研制成功。

SLS工艺是利用粉末状材料成形的。

将材料粉末铺洒在已成形零件的上表面，并刮平；用高强度的CO2激光器在刚铺的新层上扫描出零件截面；材料粉末在高强度的激光照射下被烧结在一起，得到零件的截面，并与下面已成形的部分粘接；当一层截面烧结完后，铺上新的一层材料粉末，选择地烧结下层截面。

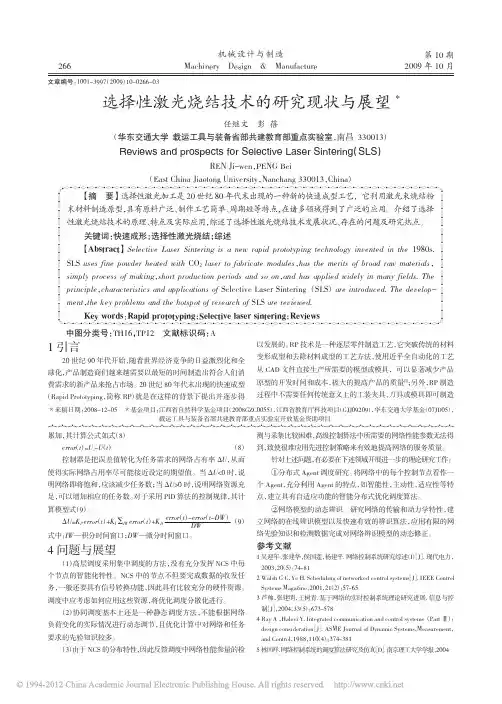

选择性激光烧结技术的研究现状与展望*任继文彭蓓（华东交通大学载运工具与装备省部共建教育部重点实验室，南昌330013）Reviews and prospects for Selective Laser Sintering （SLS ）REN Ji-wen ，PENG Bei（East China Jiaotong University ，Nanchang 330013，China ）文章编号：1001-3997（2009）10-0266-03【摘要】选择性激光加工是20世纪80年代末出现的一种新的快速成型工艺，它利用激光束烧结粉末材料制造原型，具有原料广泛、制作工艺简单、周期短等特点，在诸多领域得到了广泛的应用。

介绍了选择性激光烧结技术的原理、特点及实际应用，综述了选择性激光烧结技术发展状况、存在的问题及研究热点。

关键词：快速成形；选择性激光烧结；综述【Abstract 】Selective Laser Sintering is a new rapid prototyping technology invented in the 1980s.SLS uses fine powder heated with CO 2laser to fabricate modules ，has the merits of broad raw materials ，simply process of making ，short production periods and so on ，and has applied widely in many fields.The principle ，characteristics and applications of Selective Laser Sintering （SLS ）are introduced.The develop －ment ，the key problems and the hotspot of research of SLS are reviewed.Key words ：Rapid prototyping ；Selective laser sintering ；Reviews中图分类号：TH16，TP12文献标识码：A＊来稿日期：2008-12-05＊基金项目：江西省自然科学基金项目（2008GZC0055），江西省教育厅科技项目（GJJ09209），华东交通大学基金（07JD05），载运工具与装备省部共建教育部重点实验室开放基金资助项目1引言20世纪90年代开始，随着世界经济竞争的日益激烈化和全球化，产品制造商们越来越需要以最短的时间制造出符合人们消费需求的新产品来抢占市场。

推荐激光烧结—快速成型制造技术原理与工艺激光选区烧结（SLS----Selective Laser Sintering）又称选域激光烧结、粉末材料选择性烧结等。

是借助精确引导的激光束使材料粉末烧结或熔融后凝固形成三维原型或制件。

1）工艺原理激光选区烧结工艺原理（见图3-8）。

其工艺过程主要由两个过程组成。

a信息过程―离散处理。

在计算机上建模的CAD 三维立体造型零件，或通过逆向工程得到的三维实体图形文件．将其转换成STL 文件格式。

再用一离散（切片）软件从STL 文件离散出一系列给定厚度的有序片层。

或者直接从CAD 文件进行切片。

这些离散的片层按次序累积起来仍是所设计的零件实体形状。

然后，将上述的离散（切片）数据传递到成型机中去，成型机中的扫描器在计算机信息的控制下逐层进行扫描烧结。

b物理过程―叠加成型。

成型系统的主体结构是在一个封闭的成型室中安装两个缸体活塞机构，一个用于供粉，另一个用于成型。

成型过程开始前，用红外线板将粉末材料加热至恰好低于烧结点的某一温度。

成型开始时，供粉缸内活塞上移一给定量，铺粉滚筒将粉料均匀地铺在成型缸加工表面上，激光束在计算机的控制下以给定的速度和能量对第一层信息进行扫描。

激光束扫过之处粉末被烧结固化为给定厚度的片层，未烧结的粉末被用来作为支撑，这样零件的第一层便制作出来。

这时，成型缸活塞下移一给定量，供料虹活塞上移，铺粉滚简再次铺粉，激光束再按第二层信息进行扫描，所形成的第二片层同时也被烧结固化在第一层上，如此逐层叠加，一个三维实体零件就制作出来了。

这种工艺与立休印刷成型（SLA ）基本相同，只是将SLA 的液态树脂换成在激光照射下可以烧结的粉末材料，并由个温度控制单元优化的辊子铺平材料以保证粉末的流动性，同时控制工作腔热量使粉末牢固粘结。

2）系统组成激光选区烧结决速成型系统一般由主机、控制系统和冷却器三部分组成主机主机主要由成型工作缸、废料桶、铺粉辊装置、送料工作缸、激光器、振镜式动态聚焦扫描系统、加热装置、机身与机壳等组成。
