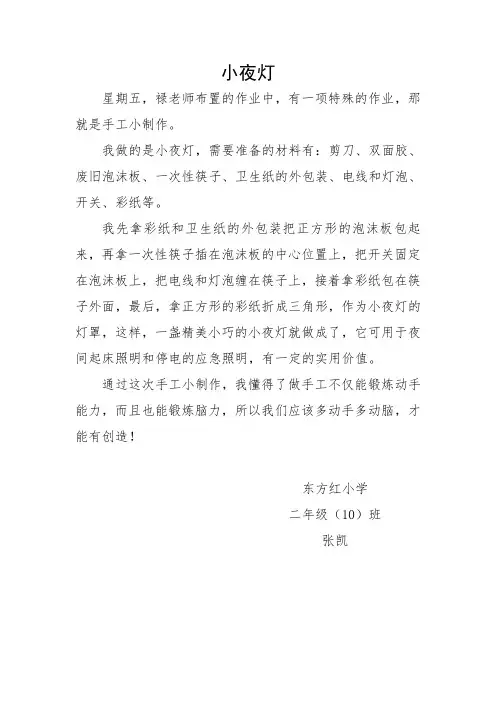

小夜灯
星期五,禄老师布置的作业中,有一项特殊的作业,那就是手工小制作。
我做的是小夜灯,需要准备的材料有:剪刀、双面胶、废旧泡沫板、一次性筷子、卫生纸的外包装、电线和灯泡、开关、彩纸等。
我先拿彩纸和卫生纸的外包装把正方形的泡沫板包起来,再拿一次性筷子插在泡沫板的中心位置上,把开关固定在泡沫板上,把电线和灯泡缠在筷子上,接着拿彩纸包在筷子外面,最后,拿正方形的彩纸折成三角形,作为小夜灯的灯罩,这样,一盏精美小巧的小夜灯就做成了,它可用于夜间起床照明和停电的应急照明,有一定的实用价值。
通过这次手工小制作,我懂得了做手工不仅能锻炼动手能力,而且也能锻炼脑力,所以我们应该多动手多动脑,才能有创造!
东方红小学
二年级(10)班
张凯。
手工自制小夜灯
家里有宝宝了之后宝妈通常都会在床头放一盏小夜灯,小夜灯灯光柔和,在茫茫黑暗中,起到指引照明的作用。
下面就跟大家介绍如何自制一盏LED小夜灯:
一、准备LED贴片
led贴片
二、准备电感线圈和钳子
线圈和钳子
三、准备USB插头
USB插头
四、首先截取铜线拧成麻花状,这都是漆包线不用担心短路。
拧成麻花状后,刮掉一头的绝缘漆上点锡,容易焊接。
铜线拧成麻花状
五、焊接好后将其并联,因为要直接插在USB口上,就串一个电组。
串一个电组
六、焊接USB头,然后把USB插在手机充电器插头上
焊接USB头
通电后效果
六、用布剪裁做灯罩
剪裁想要的形状捆绑花瓣成花型接入电线
成品效果。
创意感应式小夜灯——趣味科技小制作夜里起床上卫生间时,开着大灯既刺眼又影响身边正在熟睡的人,摸着黑又磕磕碰碰不安全;同样,半夜醒来开大灯看时间时,强光刺激,不仅影响身边的人,而且也会使自己睡意全无。
另外,深夜用电脑上网时开着大灯,也会影响家人休息,关灯后操作键盘又的确不方便;家里突然停电,四周一片漆黑时,急需要一台电池供电的应急照亮小灯……这盏创意感应式小夜灯(见题图),可很好地解决上面这些生活中人人都会遇到的难题。
该灯功率只有0.7W左右,其造型独特、发光柔和、低耗能、寿命长,具有人动即亮,人不动或离开延时自动熄灭的特点,并且人体有效探测距离可在3~7m范围内连续调节,每次延时时间可在200s内连续调节。
弄懂工作原理感应式小夜灯的电路如图-1所示,它主要由人体红外感应模块(也叫热释电红外探测器)A1和USB小灯A2等组成。
图-1 感应式小夜灯电路图A1是一种基于红外线技术的自动控制模块,它能以非接触方式检测出运动人体所辐射出来的红外能,并将其转化为正脉冲电信号输出;同时,它还能有效地抑制人体辐射波长以外的红外光和可见光的干扰。
A2为三个成品USB小灯并联构成的LED小灯(虚线框内所示),只要给它接通5V直流电源,便能发出照明光。
VT为晶体三极管,这里起电子开关的作用。
当通过插头XP给图7-1所示的电路接上5V直流电时,电路自动进入待工作状态。
此时,人体红外感应模块A1的输出端OUT处于低电平,晶体三极管VT因无合适偏流而处于截止状态,USB小灯A2无电不发光。
一旦有人进入人体红外感应模块A1的有效探测区域时,其输出端OUT输出高电平,晶体三极管VT获得合适偏流而处于饱和导通状态,USB小灯A2通电发光,实现了“人动灯亮”。
经过一段时间(延时时间),如果人体红外感应模块A1未能再次探测到人体活动,则其输出端OUT自动跳变为低电平,晶体三极管VT因无合适偏流而恢复到原来的截止状态, USB 小灯A2即断电停止发光,实现了“延时自动熄灯”。
