简单制作LED小夜灯 简单材料简单方法

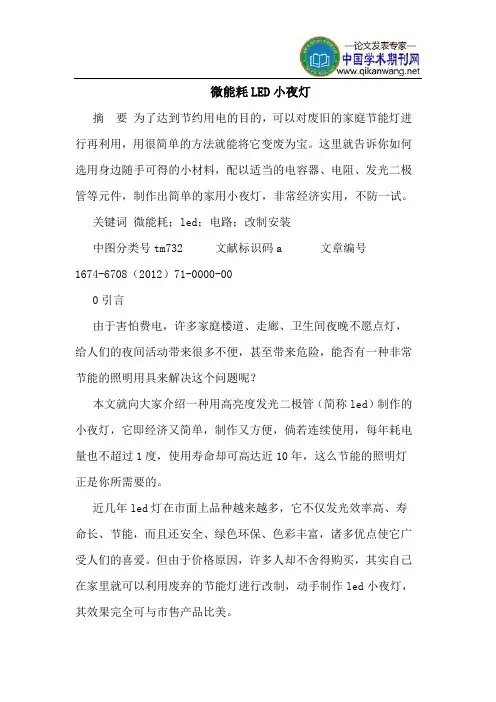

微能耗LED小夜灯摘要为了达到节约用电的目的，可以对废旧的家庭节能灯进行再利用，用很简单的方法就能将它变废为宝。

这里就告诉你如何选用身边随手可得的小材料，配以适当的电容器、电阻、发光二极管等元件，制作出简单的家用小夜灯，非常经济实用，不防一试。

关键词微能耗；led；电路；改制安装中图分类号tm732 文献标识码a 文章编号1674-6708（2012）71-0000-000引言由于害怕费电，许多家庭楼道、走廊、卫生间夜晚不愿点灯，给人们的夜间活动带来很多不便，甚至带来危险，能否有一种非常节能的照明用具来解决这个问题呢？本文就向大家介绍一种用高亮度发光二极管（简称led）制作的小夜灯，它即经济又简单，制作又方便，倘若连续使用，每年耗电量也不超过1度，使用寿命却可高达近10年，这么节能的照明灯正是你所需要的。

近几年led灯在市面上品种越来越多，它不仅发光效率高、寿命长、节能，而且还安全、绿色环保、色彩丰富，诸多优点使它广受人们的喜爱。

但由于价格原因，许多人却不舍得购买，其实自己在家里就可以利用废弃的节能灯进行改制，动手制作led小夜灯，其效果完全可与市售产品比美。

1电路工作原理小夜灯的电路如图1所示。

电路由电容降压电路和led发光电路两部分组成。

图1220v交流电经过c1、r1降压限流之后在a、b两点的交流电压约为8.5v左右，a、c两点的交流电压为6.3v，正好满足高亮度发光二极管工作电压的需要，r2起到降压和保护作用。

发光二极管的工作电流大约为10ma，由于电容c1不消耗有功功率，泄放电阻r1所消耗的功率忽略不计，因此整个电路的功率为8.5×10-3≈0.1（w）。

若每天夜里平均点亮12小时为例，一年用电量为0.1×12×365≈0.45（kwh），即不足0.5度电，按现行电价来计算只需0.25元左右，这个小夜灯是不是很节能呢。

2元件选择和制作图1中c1使用0.1u、250v的金属化聚酯膜电容器、r1使用1/8瓦的金属膜电阻、四个高亮度led用额定20ma的发光二极管即可，r2用1/8瓦的小电阻或1/4瓦的小电阻都行。

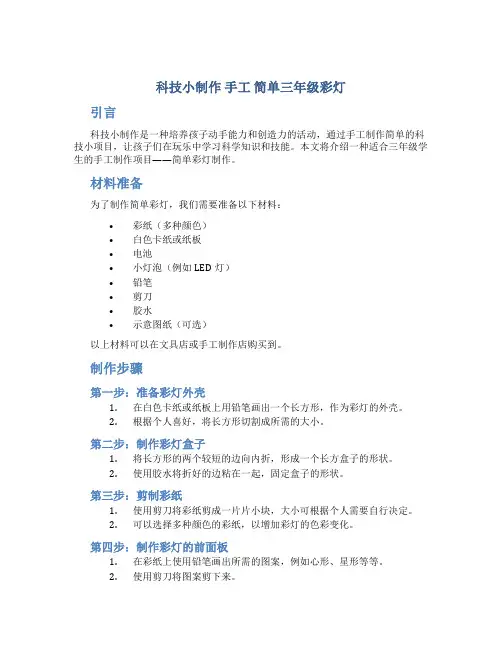

科技小制作手工简单三年级彩灯引言科技小制作是一种培养孩子动手能力和创造力的活动，通过手工制作简单的科技小项目，让孩子们在玩乐中学习科学知识和技能。

本文将介绍一种适合三年级学生的手工制作项目——简单彩灯制作。

材料准备为了制作简单彩灯，我们需要准备以下材料：•彩纸（多种颜色）•白色卡纸或纸板•电池•小灯泡（例如LED灯）•铅笔•剪刀•胶水•示意图纸（可选）以上材料可以在文具店或手工制作店购买到。

制作步骤第一步：准备彩灯外壳1.在白色卡纸或纸板上用铅笔画出一个长方形，作为彩灯的外壳。

2.根据个人喜好，将长方形切割成所需的大小。

第二步：制作彩灯盒子1.将长方形的两个较短的边向内折，形成一个长方盒子的形状。

2.使用胶水将折好的边粘在一起，固定盒子的形状。

第三步：剪制彩纸1.使用剪刀将彩纸剪成一片片小块，大小可根据个人需要自行决定。

2.可以选择多种颜色的彩纸，以增加彩灯的色彩变化。

第四步：制作彩灯的前面板1.在彩纸上使用铅笔画出所需的图案，例如心形、星形等等。

2.使用剪刀将图案剪下来。

第五步：粘贴彩纸1.使用胶水将彩纸小块粘贴在彩灯盒子的内部四周，确保内部全部被覆盖。

2.将彩纸的颜色分布均匀，以增加彩灯的效果。

第六步：安装电路1.在彩灯盒子的底部固定电池和小灯泡。

2.将小灯泡的一个端口与电池的正极连接，另一个端口与电池的负极连接，确保电路连通。

第七步：完成彩灯制作1.用胶水将彩灯前面板粘贴在彩灯盒子的前面。

2.等待胶水完全干燥后，彩灯制作就完成了。

实验效果通过这个简单的制作过程，我们可以制作出一款有彩纸装饰的彩灯。

当我们将电池插入盒子底部的电路中时，小灯泡就会亮起，而彩纸装饰则会散发出不同的光线，营造出美丽的彩灯效果。

结论通过制作简单彩灯，孩子们可以亲手完成一个小制作项目，并体验到科技带来的乐趣。

通过这个过程，他们不仅能锻炼手眼协调能力，还能了解到电路的构造和灯泡的发光原理。

此外，手工制作也能激发孩子们的创造力和想象力，培养他们的动手能力和解决问题的能力。

LED小台灯制作
所需材料和工具：
1. 3mm厚的亚克力板一块
2.LED灯珠一颗
3.LED驱动电路板一块
4.3V锂电池一节
5.开关一个
6.透明胶水
7.铅笔、剪刀、锉刀、电烙铁等工具
制作步骤：
1.选取一块适当大小的亚克力板，根据自己的需求和喜好可以选择不同的形状和颜色。

用铅笔在亚克力板上画出想要制作的小台灯的形状，可以是圆形、方形、三角形等。

2.使用剪刀或锯子将亚克力板按照画好的形状剪裁出来。

3.在亚克力板上标记LED灯珠和电路板的安装位置，注意LED灯珠的正负极。

4.将LED灯珠和电路板固定在亚克力板上，可以使用透明胶水将它们粘贴在板上。

5.连接LED灯珠和电路板，根据LED驱动电路板的说明书连接LED灯珠和电路板。

6.将开关安装在适当位置，连接到LED灯珠和电路板上。

7.安装3V锂电池，连接到LED驱动电路板上。

8.测试LED小台灯是否能正常点亮，如果能正常点亮则制作完成。

LED小台灯的制作并不复杂，只要具备一定的手工制作能力和基本的电路知识就可以完成。

通过制作LED小台灯，不仅可以提升自己的实践能力和动手能力，还可以在日常生活中使用这款自己亲手制作的照明设备。

LED小台灯节能环保，使用寿命长，是一种非常实用的照明工具，希望大家可以尝试制作一个属于自己的LED小台灯。

手工自制小夜灯
家里有宝宝了之后宝妈通常都会在床头放一盏小夜灯，小夜灯灯光柔和，在茫茫黑暗中，起到指引照明的作用。

下面就跟大家介绍如何自制一盏LED小夜灯：
一、准备LED贴片
led贴片
二、准备电感线圈和钳子
线圈和钳子
三、准备USB插头
USB插头
四、首先截取铜线拧成麻花状，这都是漆包线不用担心短路。

拧成麻花状后，刮掉一头的绝缘漆上点锡，容易焊接。

铜线拧成麻花状
五、焊接好后将其并联，因为要直接插在USB口上，就串一个电组。

串一个电组
六、焊接USB头，然后把USB插在手机充电器插头上
焊接USB头
通电后效果
六、用布剪裁做灯罩
剪裁想要的形状捆绑花瓣成花型接入电线
成品效果。

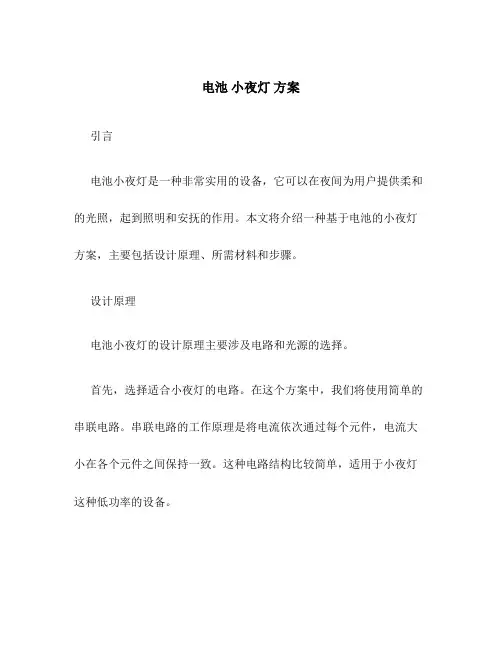

电池小夜灯方案引言电池小夜灯是一种非常实用的设备，它可以在夜间为用户提供柔和的光照，起到照明和安抚的作用。

本文将介绍一种基于电池的小夜灯方案，主要包括设计原理、所需材料和步骤。

设计原理电池小夜灯的设计原理主要涉及电路和光源的选择。

首先，选择适合小夜灯的电路。

在这个方案中，我们将使用简单的串联电路。

串联电路的工作原理是将电流依次通过每个元件，电流大小在各个元件之间保持一致。

这种电路结构比较简单，适用于小夜灯这种低功率的设备。

其次，选择适合小夜灯的光源。

一种常见的选择是LED灯。

LED灯具有耐用、低功耗和高亮度的特点，非常适合小夜灯的使用。

此外，还可以根据需求选择不同的颜色，如白色、温暖的黄色或柔和的彩色。

所需材料在开始制作电池小夜灯之前，我们需要准备以下材料：•电池：一节或两节AA或AAA碱性电池；•电池盒：用于安装电池的盒子；•电路板：用于安装电路元件的基板；•开关：用于控制小夜灯的开关；•电阻：用于限制电流并保护LED灯；•LED灯珠：作为照明光源；•电容：用于稳定电流；•连接线：用于连接电路元件。

制作步骤下面是制作电池小夜灯的步骤：1.准备工作：–将电阻、LED灯珠和电容安装在电路板上。

确保它们的连接正确，避免造成电路短路。

–将电池放入电池盒中。

2.连接电路：–使用连接线将电阻和LED灯珠连接起来。

电阻位于LED灯珠的正极，电阻的另一端通过连接线与LED灯珠的负极相连。

–将电容与LED灯珠的正极相连。

3.安装开关：–将开关连接到电路板上，使其与电路连接。

–开关的另一端连接到电池盒的正极。

4.完成：–确保所有电路连接牢固，没有错位或接触不良。

–将电池盒安装到小夜灯外壳中。

结论通过本文介绍的电池小夜灯方案，我们可以制作出一款简单实用的小夜灯。

这款小夜灯基于电池供电，可提供柔和的照明，非常适合用于卧室、走廊或儿童房间等需要安抚照明的场所。

制作这款小夜灯仅需一些常见的材料和简单的步骤，对于学生、爱好者或DIY爱好者来说是一个有趣且具有实用价值的项目。

创意感应式小夜灯——趣味科技小制作夜里起床上卫生间时，开着大灯既刺眼又影响身边正在熟睡的人，摸着黑又磕磕碰碰不安全；同样，半夜醒来开大灯看时间时，强光刺激，不仅影响身边的人，而且也会使自己睡意全无。

另外，深夜用电脑上网时开着大灯，也会影响家人休息，关灯后操作键盘又的确不方便；家里突然停电，四周一片漆黑时，急需要一台电池供电的应急照亮小灯……这盏创意感应式小夜灯（见题图），可很好地解决上面这些生活中人人都会遇到的难题。

该灯功率只有0.7W左右，其造型独特、发光柔和、低耗能、寿命长，具有人动即亮，人不动或离开延时自动熄灭的特点，并且人体有效探测距离可在3～7m范围内连续调节，每次延时时间可在200s内连续调节。

弄懂工作原理感应式小夜灯的电路如图-1所示，它主要由人体红外感应模块（也叫热释电红外探测器）A1和USB小灯A2等组成。

图-1 感应式小夜灯电路图A1是一种基于红外线技术的自动控制模块，它能以非接触方式检测出运动人体所辐射出来的红外能，并将其转化为正脉冲电信号输出；同时，它还能有效地抑制人体辐射波长以外的红外光和可见光的干扰。

A2为三个成品USB小灯并联构成的LED小灯（虚线框内所示），只要给它接通5V直流电源，便能发出照明光。

VT为晶体三极管，这里起电子开关的作用。

当通过插头XP给图7-1所示的电路接上5V直流电时，电路自动进入待工作状态。

此时，人体红外感应模块A1的输出端OUT处于低电平，晶体三极管VT因无合适偏流而处于截止状态，USB小灯A2无电不发光。

一旦有人进入人体红外感应模块A1的有效探测区域时，其输出端OUT输出高电平，晶体三极管VT获得合适偏流而处于饱和导通状态，USB小灯A2通电发光，实现了“人动灯亮”。

经过一段时间（延时时间），如果人体红外感应模块A1未能再次探测到人体活动，则其输出端OUT自动跳变为低电平，晶体三极管VT因无合适偏流而恢复到原来的截止状态， USB 小灯A2即断电停止发光，实现了“延时自动熄灯”。

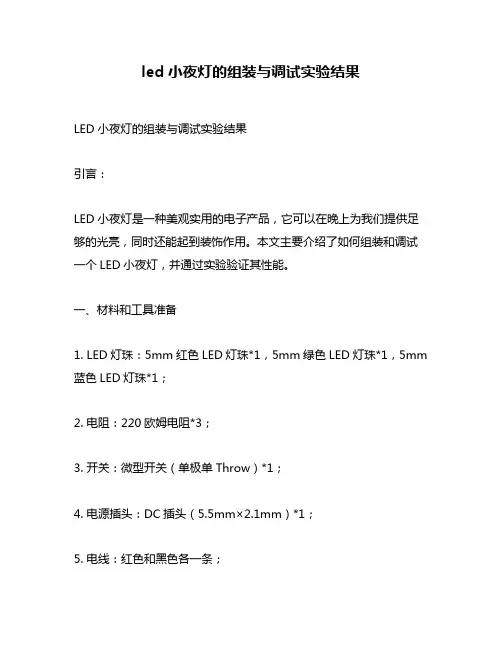

led小夜灯的组装与调试实验结果LED小夜灯的组装与调试实验结果引言：LED小夜灯是一种美观实用的电子产品，它可以在晚上为我们提供足够的光亮，同时还能起到装饰作用。

本文主要介绍了如何组装和调试一个LED小夜灯，并通过实验验证其性能。

一、材料和工具准备1. LED灯珠：5mm红色LED灯珠*1，5mm绿色LED灯珠*1，5mm 蓝色LED灯珠*1；2. 电阻：220欧姆电阻*3；3. 开关：微型开关（单极单Throw）*1；4. 电源插头：DC插头（5.5mm×2.1mm）*1；5. 电线：红色和黑色各一条；6. 面包板：830孔面包板*1；7. 焊锡丝、焊锡台、镊子等工具。

二、组装步骤1. 将三个不同颜色的LED灯珠分别插入面包板中间行，其中红色LED 插在第10孔，绿色LED插在第20孔，蓝色LED插在第30孔。

2. 将每个LED的阳极（正极）连接到对应的220欧姆电阻上，然后将电阻的另一端连接到面包板底部的负极行。

3. 将微型开关插入面包板第5、6孔，然后连接开关的两个引脚，一个接到负极行，另一个接到面包板底部的正极行。

4. 将红色电线和黑色电线分别焊接到DC插头上，并将DC插头插入面包板底部的正负极行中。

5. 检查所有焊接点是否牢固，并检查所有元件是否正确连接。

如果一切正常，则可以开始调试实验。

三、调试实验1. 打开电源：将DC插头插入适配器或电池盒中，打开电源开关。

2. 按下微型开关：按下微型开关，三个LED灯珠应该同时亮起。

如果有任何一个LED灯珠未亮起，则需要检查其连接是否正确。

3. 测试不同颜色的LED灯珠：按下微型开关几次，可以分别测试红色、绿色和蓝色LED灯珠。

每次按下开关时只有一个LED灯珠会亮起。

如果有任何一个LED灯珠无法亮起，则需要检查其连接是否正确。

4. 调整亮度：可以通过改变电阻的值来调整LED灯珠的亮度。

增加电阻的值会降低LED灯珠的亮度，减小电阻的值会增加LED灯珠的亮度。
