安捷伦GC-7820仪器操作步骤

XXXX环境监测站安捷伦7820A气相色谱仪作业指导书1.目的为了不断提高和保证全站监测工作质量，规范我站的安捷伦7820A气相色谱仪操作规程，方便分析人员使用、维护仪器。

2.适用范围此作业指导书适用于安捷伦7820A气相色谱仪。

3.操作程序3.1 开机：3.1.1.打开气源（按相应的检测器所需气体，FID需要氮气、氢气和空气）。

3.1.2打开计算机，进入Windows界面。

3.1.3打开7820A GC电源开关。

3.1.4待仪器自检完毕，双击“联机”图标，进入化学工作站，化学工作站自动与7820A 通讯，建立连接。

3.2 7820A配置编辑3.2.1点击“配置”按钮。

在“其他”项目中选择压力单位。

3.1.2柱参数设定点击“色谱柱”按钮，进入柱参数设定画面。

点击前面的数字，对该柱的名称、长度、内径、膜厚、最高使用温度、最低使用温度和该柱的类型进行设置；点击该柱下拉式箭头选择连接的进样口，检测器及加热类型；用“↑”和“↓”在各柱之间进行切换。

3.1.3在“模块”项目中选择后进样口和后检测器尾吹气的种类。

4．在“ALS”项目中输入所用自动进样针的规格。

3.3 测试以及数据采集方法编辑：3.3.1 开始编辑完整方法从“文件”菜单中选择“新建”→“方法”→“确定”。

3.3.2填写自动进样器的参数：点击“”，设置进样体积：0.2uL，溶剂A清洗，进样前清洗4次，进样后清洗4次，体积为最大，溶剂B清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度：快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准L1气隙0.2uL。

注：上述设置是常用设置，对于不同性质的样品，需要对某些参数进行更改，比如对于粘度较大的样品，需要将进样后驻留时间设为3-5s，同时将粘度延迟设为3-5s3.3.3填写进样口参数：点击“前进样器”或“后进样器”，根据需要填写前进样口或后进样口参数。

气相色谱仪操作及维护保养规程(安捷伦7820)___ 7820Instrument n:The gas chromatograph in the testing lab is an Agilent 7820A or 6820 model。

with the main n parameters listed in Table 1.The 6820 model gas chromatograph lacks EPC control n。

but its other nal modules and structure are the same or similar to those of the 7820A.Table 1: Main n of Agilent ___NumberSample InletDetectorCapillary GC ColumnAutomatic SamplerGas SourceRemarksn:2.1 Work EnvironmentThe temperature range in the lab should be een 10℃ and 30℃。

with a relative humidity of 40% to 85%。

Avoid direct sunlightand do not place the ___.2.2 Gas Source nBefore daily work。

confirm the following:a) First。

___。

___ stem (valve switch: counterclockwise to open)。

with a full bottle pressure of 15MPa。

The remaining pressure in the steel cylinder should not be less than 2MPa。

otherwise it ___.b) There are two pressure cing valves in each gas pipeline (one at the outlet of the steel cylinder。

安捷伦7820A气相色谱仪操作规程1 目的建立安捷伦7820A型气相色谱仪操作规程。

2 范围适用于山东拜尔检测股份有限公司安捷伦7820A气相色谱仪，配有FID检测器及ECD检测器。

3 操作步骤3.1 操作前准备3.1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱与进样口和检测器的螺母，卸下毛细管柱。

取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1～2mm，进样口一端石墨环和柱末端之间长度为4～6mm，检测器一端将柱插到底后，先用手将螺母悬上，将毛细管柱轻轻回拉1-2mm的长度，然后用扳手将螺母旋拧1/4-1/2圈，用手拉一下毛细管柱，拉不动则螺母旋紧。

3.1.2 气体流量的调节3.1.2.1 氮气（N2）开启高纯氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节输出压至约0.5MPa。

3.1.2.2 氢气（H2）开启高纯氢气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节输出压至余额0.3MPa。

3.1.2.3 空气开启空气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节输出压至0.4MPa。

3.1.3 检漏用检漏液检查管路是否漏气。

3.2 主机操作3.2.1 连接操作接通电源，打开计算机，进入主菜单界面。

开启气相色谱仪主机，仪器自检完毕后，双击电脑桌面的(7820A 联机)图标，使仪器和工作站联接。

3.2.2 方法的编辑3.2.2.1 从“方法”菜单中选择“编辑完整方法”，在弹出的窗口选中除“数据分析”外的选项，点击确定。

填写方法注释，确定。

若使用自动进样器7693A，则在“选择进样源/位置”下选择“GC进样器”；若不使用，则选择手动；若使用顶空自动进样器，选择进样口的位置（前或后）。

3.2.2.2若使用顶空自动进样器（7890A），需要设置“三个温度，三个时间”。

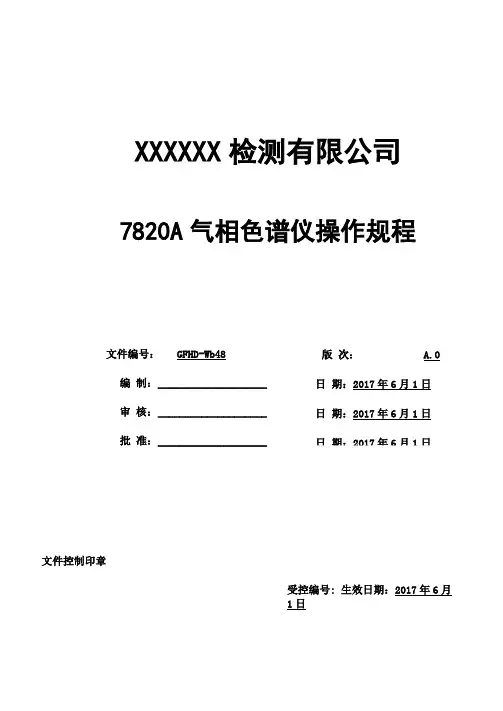

XXXXXX 检测有限公司7820A 气相色谱仪操作规程文件编号： GFHD-Wb48 编 制： ____________________ 审 核： ____________________ 批 准： ____________________文件控制印章受控编号: 生效日期：2017年6月1日版 次： A.0日 期：2017年6月1日 日 期：2017年6月1日 日 期：2017年6月1日文件修订履历1仪器用途7820A气相色谱仪主要用于有机化学实验的定量和定性分析。

2仪器工作原理气相色谱仪根据试样中各组分在色谱柱中的气相和固定相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组分就在其中的两相间进行反复多次（103-106）的分配（吸附一脱附一放出），由于固定相对各种组分的吸附能力不同（即保存作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离；分离后的组分按保留时间的先后顺序进入检测器，检测器根据组份的物理化学性质将组份按顺序检测出来并自动记录检测信号，产生的信号经放大后，在记录器上描绘出各组分的色谱峰；最终依据试样中各组分保留时间（出峰位置）进行定性分析或依据响应值（峰高或峰面积）对试样中各组分进行定量分析。

它主要有五个部分组成:载气源、进样口、色谱柱、检测器、数据处理。

3仪器主要技术性能♦柱温箱尺寸：28.0X30.5X 16.5 cm温度范围：室温以上8℃一425℃温度设定值精度：1℃最快升温速率：75℃/分钟50〜70℃,升温速率:75℃/分钟 70〜115℃,升温速率:45℃/分钟 115〜175℃,升温速率:40℃/分钟175〜300℃,升温速率：30℃/分钟300〜425℃,升温速率:20℃/分钟最长运行时间：999.99分钟程序升温：5阶温度精度：室温每波动1° C，柱温箱的温度波动＜0.01° C柱温箱程序升温精度：W2%程序升温重现性：W1%♦进样口最多能安装两个进样口可安装：填充柱进样口和分流/不分流进样口分流/不分流进样口（S/SL）电子压力/流量控制最高使用温度400。

Agilent GC7820A操作步骤1，打开氮气，氢气，空气，使输出压力不于0.4MPa。

2，打开电脑3，打开GC主机4，打开软键盘，点击Agilent romot control5，打开7820A联机6，打开方法点击“文件-打开-方法-选中即将使用的方法-打开”点击“控制-下载方法”等待仪器点火，稳定，大约半小时7，样品信息输入点击“控制-单次运行”在弹出的对话框中输入样品信息（注：a：样品ID输入时前面不能有空格。

b：数据文件为产生的数据文件夹的名称，请规范填写，以方便以后查找数据）样品信息输入完成，点击“确定”。

（如果使用自动进样器进行进样的话，步骤8省略）等待工作站下方出现“等待样品触发”时，即可进样8，进样。

吸取样品液体，注入后进样口，然后按下GC主机“start”键。

开始采集信号，信号采集完将自动停止。

9，数据分析。

样品运行完，点击“分析-分析”，然后点击左边“报告”即可查看分析结果。

Agilent GC7820A关机步骤1，点击“文件-打开-方法-关机-打开”2，点击“控制-下载方法”3，等待柱温将至40°以下，而且进样口温度，检测器温度将至150°以下。

即可关掉GC主机，电脑。

4，关闭氢气，空气，氮气输出。

Ailent GC7820A数据分析1,7820A联机，7820A脱机都可以进行数据分析，如果正在运行样品的时候只能用7820A 脱机处理数据。

（注：联机和脱机不能同时打开同一数据，否则无法进行处理和分析）2,先打开方法，点击“文件-打开-方法-选择即将使用的方法-打开”。

再打开数据，点击“文件-打开-数据-找到要分析的数据-打开”。

3，点击“分析-分析”或快捷栏“分析”，然后点击左侧报告，即可查看分析结果。

如果分析结果不理想，可以通过修改积分事件获得较好的积分结果。

注意事项1.氢气管路要不定时的进行检漏，防止其漏气，以免产生危险。

2.仪器报警时，点击软键盘上的“状态”按钮，查看仪器哪个部分未就绪，一般情况下是进样口压力和检测器流量未就绪，然后去查看气源是否足够，管路是否漏气，柱子是否接好。

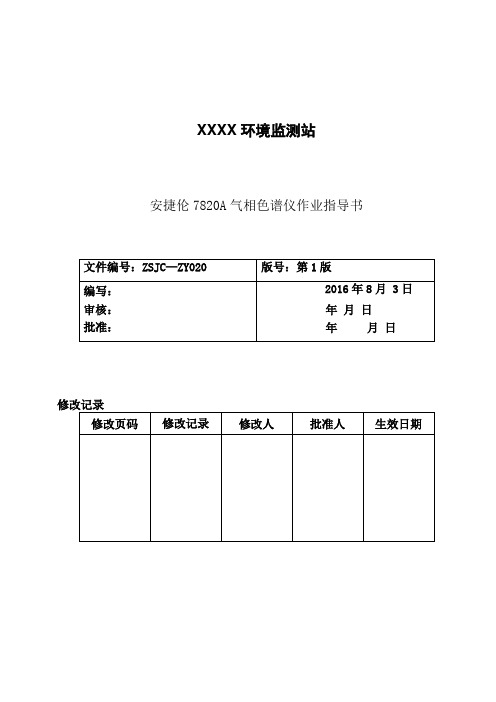

XXXX环境监测站安捷伦7820A气相色谱仪作业指导书修改记录1.目的为了不断提高和保证全站监测工作质量，规范我站的安捷伦7820A气相色谱仪操作规程，方便分析人员使用、维护仪器。

2.适用范围此作业指导书适用于安捷伦7820A气相色谱仪。

3.操作程序3.1开机：3.1.1.打开气源（按相应的检测器所需气体，FID需要氮气、氢气和空气）。

3.1.2打开计算机，进入Windows界面。

3.1.3打开7820A GC电源开关。

3.1.4待仪器自检完毕，双击“联机”图标，进入化学工作站，化学工作站自动与7820A 通讯，建立连接。

3.27820A配置编辑3.2.1点击“配置”按钮。

在“其他”项目中选择压力单位。

1.1.2柱参数设定点击“色谱柱”按钮，进入柱参数设定画面。

点击前面的数字，对该柱的名称、长度、内径、膜厚、最高使用温度、最低使用温度和该柱的类型进行设置; 点击该柱下拉式箭头选择连接的进样口，检测器及加热类型；用“T”和“J”在各柱之间进行切换。

1.1.3在“模块”项目中选择后进样口和后检测器尾吹气的种类。

4.在“ALS”项目中输入所用自动进样针的规格。

3.3测试以及数据采集方法编辑：3.3.1开始编辑完整方法从“文件”菜单中选择“新建” T “方法” T “确定”。

3.3.2填写自动进样器的参数：点击“qj ”，设置进样体积：0.2uL,溶剂A清洗，进样前清洗4次，进样后清洗4 次，体积为最大，溶剂B清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度:快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准L1气隙0.2uL 。

注：上述设置是常用设置，对于不同性质的样品，需要对某些参数进行更改，比如 对于粘度较大的样品，需要将进样后驻留时间设为3-5s ，同时将粘度延迟设为3-5s3.3.3 填写进样口参数：点击“前进样器”或“后进样器”，根据需要填写前进样口或后进样口参数。

7820A气相色谱仪安捷伦江苏省优联检测技术服务有限公司作业指导书操作规程气相色谱仪操作规程7820A安捷伦目的7820A型气相色谱仪的使用。

规范范围适用于7820A型气相色谱仪的使用。

一、开机：1.打开气源（按相应的检测器所需气体）。

2.打开计算机，进入Windows界面。

3.打开7820GC电源开关。

待仪器自检完毕，双击“”图标，进入化学工作站，双击GC7820A，化学工作站自动4.与7820A 通讯，建立连接。

二、7820A配置编辑1．双击“安捷伦7820A GC”，弹出EZChrom配置对话框。

在IP地址栏输入仪器的GC名称和IP地址，然后点击“获得GC配置”。

当显示已成功连接到GC配置可用的时候，证明软件已经成功的连接到了GC上，并且已经成功获取仪器的配置。

2．在“EZChrom配置”对话框中点击“配置”按钮。

在“其他”项目中选择压力单位，输入柱子的最大耐高温度。

3. 确认色谱柱窗口中的配置和实际安装的情况相符。

柱参数设定点击“色谱柱”按钮，进入柱参数设定画面，进入“从目录选择色谱柱1”画面，点击“向目录添加色谱柱”按钮进入柱库，从柱库中选择要添加的色谱柱，然后点击“确定”，点击该柱下拉式箭头选择连接的进样口，检测器及加热类型。

0次修改编制：王蕊第编号：修改：审核：第1页∕共4页发布日期：年月日批准：批准：安捷伦7820A气相色谱仪江苏省优联检测技术服务有限公司作业指导书操作规程4．在“自动进样器”项目中输入“10μl”作为注射器规格。

点击“确定”退出配置画面。

二、数据采集方法编辑：1.开始编辑完整方法从“文件”菜单中选择“方法”…\“新建”或选择新建方法。

2.从“视图”菜单选择“浏览窗口”，然后在“方法”视窗中点击“仪器设置”。

3.填写自动进样器的参数：点击“”设置进样体积：1ul，溶剂A清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度：快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准L1气隙0.2ul。

气相色谱仪操作及维护保养规程（安捷伦7820）7820气相色谱仪操作及维护保养规程1 仪器信息检验室气相色谱仪型号为：安捷伦7820A、6820，主要配置参数如表2所述。

其中6820型号气相色谱仪除无EPC控制功能外，其他各个功能模块、结构均与7820A相同或类似。

表17820A气相色谱仪主要配置2 准备工作2.1 工作环境实验室温度范围10℃~30℃，相对湿度：40%～85%；避免阳光直射，避免仪器正对空调出风口。

2.2 气源准备每日工作开始前，需按以下步骤进行逐项确认：a)首先确认钢瓶气的标识与管路标识是否一致；其次确保管路排空阀已关闭，再缓慢拧开钢瓶阀门杆（阀门开关：均为逆时针开启），满瓶压力15MPa。

要求钢瓶剩余压力：不低于2MPa，否则须更换。

b)一条气体管路中共有2个减压阀（钢气瓶出口处1个A，仪器气体入口处1个B，共4个压力表），可进行两次压力调节：保证最终进入仪器气体压力为0.4-0.5MPa（即B出口处显示的压力值）。

依次检查氮气N2、空气Air、氢气H2压力值显示是否符合。

每月一次使用检漏液检测是否有气体泄漏。

c)若更换新的钢瓶，在钢瓶接入气体管路前，排空吹扫5-10s，避免带入灰尘杂质。

注意N2、Air钢瓶接口螺纹，面对钢瓶出口：顺时针为拧紧；H2则相反，逆时针为拧紧。

更换气源后检查是否有气体泄漏。

d)打开计算机，打开Agilen7820A GC电源，等待仪器自检通过后，单击‘online’打开GC工作站，仪器将自动连接。

e)必须确认有氮气通过色谱柱，并且已吹扫15min以上，才能进行仪器升温操作，检查方法：通过观察仪器压力表、工作站运行面板的参数。

2.3 仪器维护检查正式开始检测检测工作前，需进行以下维护检查：a)查看仪器使用记录：检查进样口隔垫、衬管等耗材的使用时间，确认是否需要更换。

b)清理进样盘上所有上一次分析留下的进样瓶、清洗溶剂瓶A、B 并更换新溶剂、清空废液瓶。

Agilent 7820A GC 工作站EZChrom Elite Compact操作指南（ 3.3.2版本）安捷伦科技有限公司生命科学与化学分析事业部1．概述1.1 手册目的了解 Agilent 7820A气相色谱仪的基本操作。

重点掌握EZChrom Elite工作站的开机、关机、参数设定，学会数据采集，数据处理，报告打印等的基本操作。

掌握软件版键盘（7820 Remote Controller）和实验室实用工具软件（Lab Advisor Software / Lab Instrument Utilities）的基本操作。

1.2 软件简介EZChrom Elite：可用于7820A GC的方法参数设置、数据采集、数据处理、报告打印等操作。

本手册会比较详细的对EZChrom Elite加以介绍。

软件版的键盘7820 Remote Controller：可用于仪器配置，参数设置，状态查看等操作。

实验室实用工具软件Lab Advisor Software / Lab Instrument Utilities：可用于仪器的相关测试、校正、仪器状态报告生成、仪器维修等操作。

1.3 学习准备仪器设备:Agilent 7820A GC进样口: 填充进样口 (PPZ)； 分流不分流进样口 (SSZ)。

检测器：FID； TCD；μECD； NPD。

色谱柱： HP-5毛细柱（P/N 19091J-413） 或, DB-1毛细柱（P/N 125-1017）注射器：10μl。

进样体积：1μl。

气体准备：FID， NPD：高纯氮(≥99.999%)，高纯氢气(≥99.999%)，高纯空气。

μECD：载气, 高纯氮(≥99.999%)或高纯氦气(≥99.999%)。

TCD：载气, 高纯氢气(≥99.999%)或高纯氦气(≥99.999%)。

标样或样品准备：准备学习用的合适标样或样品。

2. 开机和平衡系统2.1 启动EZChrom Elite工作站2.1.1 启动计算机，进入Windows XP操作系统。

Agilent 7820 GC(中文版Ezchrom3.3.2 )现场培训教材安捷伦科技有限公司化学分析与生命科学事业部一、 培训目的:•基本了解7820GC的硬件操作。

•掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。

二、培训准备：1、仪器设备:Agilent 7820 GC•进样口: 填充柱进样口 (PPIP)；毛细柱进样口 (S/SL)•检测器：FID；TCD；uECD; NPD•色谱柱：P/N 19091J-413, HP-5毛细柱：30mⅹ320μmχ0.25μm•注射器：自动液体进样器（ALS）•进样体积： 1 ul。

２、气体准备：•FID，NPD ：高纯H2 (99.9995%)，干燥无油压缩空气。

•uECD:高纯N2 (99.9995%)•TCD:高纯He (99.9995%)或高纯H2(99.9995%)•载气, 高纯N2 (99.9995%)或高纯He (99.9995%)。

7820GC 化学工作站基本操作步骤:(一)、开机1、打开气源（按相应的所需气体）。

2、打开计算机，进入中文Windows XP画面。

3、打开7820 GC电源开关。

(二)配置EZChrom软件1、双击桌面的“EZChrom Elite”图标（或点击屏幕左下角“开始”，选择“程序”，选择“色谱”，选择“EZChrom Elite”），进入软件2、从“文件”菜单选择“新建”“仪器”，在工作站内配置一台新的仪器：3、界面会跳出一个窗口，写入合适的名称，如GC7820-1，然后选择配置：4、配置界面，点击选项：5、双击右侧已配置的模块Agilent7820GC：6、输入GC名称，如7820-1；IP地址，如146.208.218.172，再点击获得GC配置，直到显示已成功连接到GC-配置可用：7、点击配置，先设定其它，选择压力单位：psi；输入柱子的最大耐高温：如：325℃（19091J-413柱）。
