上海连成WQ系列潜水排污泵

WQ型排污泵型号大全及参数
WQ型排污泵型号大全及参数
WQ型排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。

水泵叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

工作条件
1、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不超过&frac12。

3、铸铁材质的使用范围为PH5～9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

安装方式
两种安装方式：移动式安装方式，固定式安装方式。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

WQ潜水式无堵塞排污泵也可以被叫做wq污水泵。

这是目前来说在河塘淤泥及下水道废井等积水坑处理污水的主要设备之一，在与其他泵类相比之下更加便捷，并且可以长时间的待在水下工作，还不用害怕泵被腐蚀。

该款潜污泵在拥有G内其他水泵使用特点的同时，还吸收融入了G外先进技术，使得该泵在与其他水泵相比之下，wq的效能更佳。

特别是在处理固液混合物和长纤维物料方面。

而此次上海沈泉排污泵厂要为大家讲解的内容则是关于wq潜水污水泵的型号一览表，用户可以通过下列表中的型号来为自身的项目工程选择出匹配的规格型号。

wq污水泵型号一览表：
注：用户可根据此表选型确定型号，如有特殊情况可咨询我公司技术人员。

好了，以上内容由上海沈泉泵阀制造有限公司为大J提供，希望能够对大J有所帮助。

若是大J想要了解更多详细的产品信息，可通过站内对应产品详情页进行查看。

【QW(WQ)系列无堵塞潜水排污泵】性能参数：型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)25-7-8-0.55257829000.554512036022521054025-8-22-1.1258222900 1.14512036022521054032-8-12-0.753281229000.754812036022521054032-12-15-1.132******** 1.14512036022521054040-15-15-1.54015152900 1.54812036022521054040-15-30-2.24015302900 2.25412036022521054050-20-7-0.755020729000.7551145440275185520GAK-50 50-10-10-0.7550101029000.7552120250230185520GAK-50 50-20-15-1.55020152900 1.553120250230210564GAK-50 50-15-25-2.25015252900 2.254145410245205550GAK-50 50-18-30-35018302900355155420250260660GAK-50 50-40-15-45040152900455140457264310730GAK-50 50-25-32-5.55025322900 5.555165480285310770GAK-50 50-20-40-7.550502029007.558175480285310770GAK-50 65-25-15-2.26525152900 2.250145450280205570GAK-65 65-37-13-36537132900357165475305260652GAK-65 65-25-30-46525302900461170505300325710GAK-65 65-30-40-7.565304029007.556GAK-65 65-35-50-1165355029001145165460300350920GAK-65 65-35-60-1565356029001565165460300350920GAK-65 80-60-13-5.58060132900 5.567165565330325775GAK-80 80-40-7-2.2804071450 2.259165510330260640GAK-80 80-43-13-38043132900370165540330325652GAK-80 80-40-15-48040152900461180565330325775GAK-80 80-65-25-7.580652529007.563180656330325775GAK-80 100-80-10-4100100101450465220700430 420800GAK-100型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)100-100-15-7.51001001514507.568225690420420825GAK-100 100-80-20-7.5100802014507.565225690420420825GAK-100 100-100-25-111001002514501170225690450520940GAK-100 100-100-30-151001003014501565GAK-100 100-100-35-18.510010035145018.568225680410420970GAK-100 125-130-15-111251301514501172GAK-125 125-130-20-151251302014501575GAK-125 150-145-9-7.5150145914507.576225800510420795GAK-150 150-180-15-1515018015145015692759506105201060GAK-150 150-180-20-18.515018020145018.5722509258585201060GAK-150 150-180-25-2215018025145022782609255855201060GAK-150 150-130-30-2215013030145022782609255855201060GAK-150150-180-30-301501803014503078GAK-150 150-200-30-37150200301450377327510256505201320GAK-150 200-300-7-11200300798011662909906105201150GAK-200 200-250-11-1520025011145015642709706005201120GAK-200 200-250-15-18.520025015145018.57329011307155201130GAK-200 200-400-10-22200400101450227527511207105201130GAK-200 200-400-13-30200400131450307627511207105201320GAK-200 200-300-15-22200300151450227627511207105201130GAK-200 200-250-22-30200250221450307127511207105201290GAK-200 200-350-25-37200350251450377132510806805201370GAK-200 200-400-30-45200400301450457433012507805201370GAK-200型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)250-600-9-302506009980307844011007005201660GAK-250 250-600-12-37250600121450377644011007005201660GAK-250 250-600-15-45250600151450457344011007005201660GAK-250 250-600-20-55250600201450557344011007005201700GAK-250 250-600-25-75250600251450757144011007005201750GAK-250 300-800-12-4530080012980457447013058506501845GAK-300 300-480-15-45300480151450456647013058506501845GAK-300 300-800-15-55300800151450557347013058506502060GAK-300 300-600-20-55300600201450557347013058506502060GAK-300 300-800-20-75300800201450757547013058506502120GAK-300 300-950-20-90300950201450907647013058506502120GAK-300 300-1000-25-11030010002514501107650013508756502220GAK-300 300-1100-10-5530011001014505573GAK-300 350-1500-15-903501500157409087630153312807002190GAK-350 350-1200-18-9035012001898090855009005007502190GAK-350 350-1100-28-13235011002898013284700161613637002480GAK-350 350-1000-36-16035010003698016084700166614137002590GAK-350 400-1760-7.5-5540017607.59805583GAK-400 400-1500-10-754001500109807586600165013657802000GAK-400 400-2000-13-11040020001398011084600165013657802280GAK-400 400-2000-15-13240020001598013283GAK-400 400-1700-22-16040017002298016083630167013807802600GAK-400 400-1500-26-16040015002698016084630167013807802600GAK-400型号口径流量扬程转速功率效率A B C D H自动耦合器mm(m3/h)(M)(r/min)(kw)(%)400-1800-32-25040018003298025082670173014407802850GAK-400 500-2500-10-11050025001074011085900221818759002250GAK-500 500-2600-15-16050026001574016084955196816259002450GAK-500 500-2400-22-22050024002274022085900221818759002520GAK-500 500-2650-24-250500265024740250851017219823959003000GAK-500WQ、QW系列潜水式排污泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置1 25-8-22-1.1 8 22 2800 904 2224 2711 4309 / 64 240 /2 32-12-15-1.1 12 15 2800 904 2224 2711 4309 / 64 240 /3 40-15-15-15 15 15 2900 1043 2919 3475 5560 / 80 256 /4 40-15-30-2.2 15 30 2900 1251 2919 3614 5769 / 80 256 /5 50-20-7-0.75 20 7 2900 765 2085 2641 4240 / 96 288 /6 50--10-10-0.75 10 10 2900 765 2085 2641 4240 / 96 288 /7 50-20-15-1.5 20 15 2900 1043 2919 3475 5560 / 96 480 /8 50-15-25-2.2 15 25 2900 1084 3058 3614 5769 834 96 480 /9 50-18-30--30 18 30 2900 1529 3475 4170 6672 834 96 480 /10 50-25-32-5.5 25 32 2900 2294 4587 5560 8896 834 112 640 /11 50-20-40-7.5 20 40 2900 2641 4726 5699 9105 834 160 768 /12 65-25-15-22 25 15 2900 1321 3336 4031 6464 834 96 480 /13 65-37-13-30 37 13 2900 1599 3614 4309 6881 834 112 512 /14 65-25-30-4.0 25 30 2900 1738 4170 4587 7367 834 128 528 /15 65-30-40-75 30 40 2900 2641 5560 6672 10703 973 240 768 /16 65-35-50-11 35 50 2900 3962 9313 11120 17792 973 256 960 /17 65-35-60-15 35 60 2900 4365 9730 11676 18626 973 256 960 /18 80-40-7-2.2 40 7 1450 1390 3614 4309 6881 973 128 768 /19 80-43-13-3.0 43 13 2900 1599 4031 4865 7784 973 128 768 /20 80-40-15-40 40 15 2900 1738 4309 5143 6950 973 144 800 /21 80-65-25-7.5 65 25 2900 2641 5560 6672 10703 1112 208 880 /22 100-80-10-4 80 10 1450 2294 5352 6394 10217 1390 160 880 /23 100-110-10-5.5 110 10 1450 2502 6533 7784 12441 139 240 960 /24 100-100-15-7.5 100 15 1450 2780 6672 7923 12649 1390 240 960 /25 100-80-20-7.5 80 20 1450 2780 6672 7923 12649 1390 240 960 /26 100-100-25-11 100 25 1450 3892 9730 11676 18626 1390 272 1040 /27 100-100-30-15 100 30 1450 4490 10286 12232 19460 1390 320 1120 /28 100-100-35-18.5 100 35 1450 5282 11120 13344 21267 1390 320 1120 /编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置29 125-130-15-11 130 15 1450 4101 11259 1390 22240 2224 320 1120 /30 125-130-20-15 130 20 1450 4684 11398 14317 22935 2224 320 1120 /31 150-145-9-7.5 145 9 1450 3197 8479 9730 / 2224 320 800 /32 150-180-15-15 180 15 1450 4823 11537 13205 / 2224 320 960 /33 150-180-20-18.5 180 20 1450 5838 13344 15290 / 2224 320 960 97334 150-180-25-22 180 25 1450 6533 14873 15985 / 2224 352 1120 984135 150-130-30-22 130 30 1450 6533 14873 15985 / 2224 352 1120 986936 150-180-30-30 180 30 1450 8062 17931 / / 2224 400 1280 1181537 150-200-30-37 200 30 1450 10967 27522 / / 2224 400 1280 1320538 200-300-7-11 300 7 980 5560 15290 / / 3058 320 1120 806239 200-250-11-15 250 11 980 5838 15568 / / 3058 320 1120 903540 200-250-15-18.5 250 15 1450 6672 17653 / / 3058 400 1280 834041 200-400-10-22 400 10 1450 7506 18348 / / 3058 400 1280 903542 200-400-13-30 400 13 1450 10008 / / / 3058 400 1280 903543 200-300-15-22 300 15 1450 7506 / / / 3058 400 1280 903544 200-250-22-30 250 22 1450 10008 / / / 3058 400 1280 1112045 200-350-25-37 350 25 1450 11495 / / / 3058 480 1440 1320546 200-400-30-45 400 30 1450 13872 / / / 3058 480 1440 2224047 250-600-9-30 600 9 980 15290 / / / 3892 880 2400 2085048 250-600-12-37 600 12 1450 17375 / / / 3892 880 2400 2432549 250-600-15-45 600 15 1450 21545 / / / 3892 880 2400 2919050 250-600-20-55 600 20 1450 24325 / / / 3892 880 2400 3475051 250-600-25-75 600 25 1450 29190 / / / 3892 960 2720 3892052 300-800-12-45 800 12 1450 23630 / / / 5421 960 2720 3475053 300-500-15-45 500 15 1450 23630 / / / 5421 960 2880 3475054 300-800-15-55 800 15 980 24325 / / / 5421 960 2880 3753055 300-600-20-55 600 20 980 25020 / / / 5421 1920 4000 3753056 300-800-20-75 800 20 980 38920 / / / 5421 2400 4800 4378557 300-950-20-90 950 20 980 41700 / / / 5421 2400 4800 53515编号型号规格流量(m³/h)扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置58 300-1000-25-110 1000 25 980 43090 / / / 5421 2400 4800 6672059 300-1100-10-55 1100 10 980 25715 / / / 5421 2400 4800 3753060 350-1500-15-90 1500 15 980 48650 / / / 6255 2560 / 7089061 350-1200-18-90 1200 18 980 50735 / / / 6255 2560 / 7089062 350-1100-28-132 1100 28 740 62550 / / / 6255 2560 / 8062063 350-1000-36-160 1000 36 740 70890 / / / 6255 2560 / 8618064 400-1760-7.5-55 1760 75 580 52820 / / / 7645 3200 / 5699065 400-1500-10-75 1500 10 980 50735 / / / 7645 3200 / 4865066 400-2000-15-132 2000 15 740 65052 / / / 7645 3200 / 8757067 400-1700-22-160 1700 22 740 75755 / / / 7645 3200 / 8618068 400-1500-26-160 1500 26 740 75755 / / / 7645 3200 / 8618069 400-1700-30-200 1700 30 740 85485 / / / 7645 3200 / 9452070 400-1800-32-250 1800 32 740 89655 / / / 7645 3200 / 9730071 500-2500-10-110 2500 10 740 90350 / / / 13900 4000 / /72 500-2600-15-160 2600 15 740 98690 / / / 13900 4000 / /73 500-2400-22-220 2400 22 740 108420 / / / 13900 4000 / /74 500-2600-24-250 2600 24 740 115370 / / / 13900 4000 / /。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

QW(WQ)排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代水泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该排污泵泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

今天上海沈泉排污泵厂家就为大家简单的来讲解一下qw潜污泵的型号以及它的字母都代表了什么意思吧，下面就请大家跟着小编一起来看看下面的内容。

QW潜水排污泵的型号及字母代表含义：
相信大家看了上面这张图后，应该对于潜水排污泵的型号及字母代表含义有了一定的认知，这样大家以后就能根据在本文所学到的知识，来选择出一款适合自己的潜污泵了。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

若是大家还想了解更多关于潜水排污泵的相关知识，可持续关注本站，沈泉将会为大家时时更新更多相关知识内容。

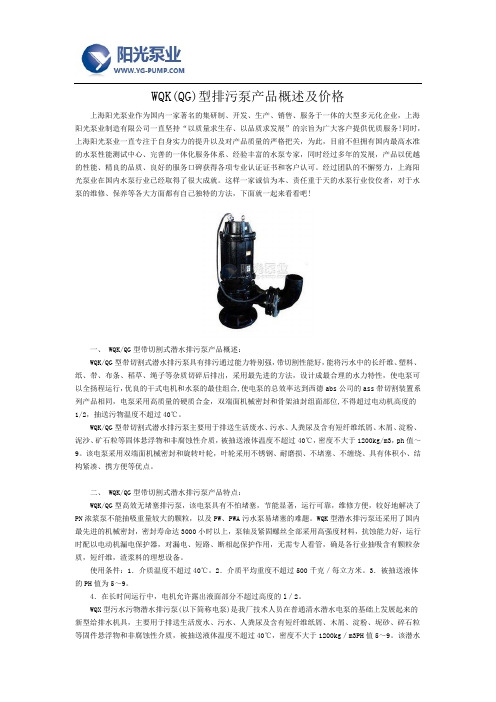

WQK(QG)型排污泵产品概述及价格上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、 WQK/QG型带切割式潜水排污泵产品概述：WQK/QG型带切割式潜水排污泵具有排污通过能力特别强，带切割性能好，能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出，采用最先进的方法，设计成最合理的水力特性，使电泵可以全扬程运行，优良的干式电机和水泵的最佳组合,使电泵的总效率达到西德abs公司的ass带切割装置系列产品相同，电泵采用高质量的硬质合金，双端面机械密封和骨架油封组面部位,不得超过电动机高度的1/2，抽送污物温度不超过40℃。

WQK/QG型带切割式潜水排污泵主要用于排送生活废水、污水、人粪尿及含有短纤维纸屑、木屑、淀粉、泥沙、矿石粒等固体悬浮物和非腐蚀性介质，被抽送液体温度不超过40℃，密度不大于1200kg/m3，ph值～9。

该电泵采用双端面机械密封和旋转叶轮，叶轮采用不锈钢、耐磨损、不堵塞、不缠绕、具有体积小、结构紧凑、携方便等优点。

二、 WQK/QG型带切割式潜水排污泵产品特点：WQK/QG型高效无堵塞排污泵，该电泵具有不怕堵塞，节能显著，运行可靠，维修方便，较好地解决了PN浓浆泵不能抽吸重量较大的颗粒，以及PW、PWA污水泵易堵塞的难题。

WQ型排污泵型号及参数
以下是几种常见的WQ型排污泵型号及参数：
1.WQD型排污泵
该型号是一种小型便携式排污泵，适用于家庭、农村或建筑工地中的
排污处理。

它的主要参数如下：
-流量范围：0.4-20m³/h
-扬程范围：5-40m
-功率范围：0.37-1.5kW
2.WQ型排污泵
该型号是一种常见的工业排污泵，适用于工业和城市污水处理等领域。

它的主要参数如下：
-流量范围：8-400m³/h
-扬程范围：7-50m
-功率范围：0.75-55kW
3.WQK型切割型排污泵
该型号是一种专用于输送含有固体颗粒和纤维状物质的污水的泵。

它
的切割结构可以有效地切割污水中的固体物质，防止阻塞。

它的主要参数
如下：
-流量范围：10-600m³/h
-扬程范围：7-35m
-功率范围：2.2-15kW
4.WQKS型切割搅拌型排污泵
该型号是一种集切割和搅拌功能于一体的排污泵。

它能够有效地切割和搅拌污水中的固体物质，防止阻塞和粘附。

它的主要参数如下：-流量范围：20-400m³/h
-扬程范围：5-25m
-功率范围：2.2-37kW
以上是一些常见的WQ型排污泵型号及参数，每个型号都有其特定的适用范围和性能特点。

在选择合适的泵时，应根据实际需求考虑流量、扬程、功率和泵的特殊功能等因素。

同时，还需注意泵的材质和耐久性等方面，以确保泵能够长时间稳定运行并满足处理要求。

1.概述：WQ（N）潜水电泵，适用于各种水质的给排水工程，其结构采用下吸式浸没叶轮和上泵型两种结构，具有结构紧凑、体积小，可制造成多级泵，扬程达到150米以上，工作平稳，操作简单，安装方便，占地面积小，水池利用率高，标准化程度高等优点。

广泛应用在冶金、市政工程污水处理、矿山、化工、造纸、农业排灌、医院建筑、火电站等场所。

2.型号说明：电机功率（kW）扬程（m）流量（m3/h）污水潜水电泵（热水）3. 使用条件：1、适用介质：清水（固体颗粒含量＜0.01%＝；污水（固体颗粒重量比小于5%）；2、水温不超过70℃。

3、液体介质PH值6.5-8.5；4、电源频率50Hz，电压380V（660V、1140V，大功率机组为3000V或6000V）；5、潜水深度20米（大于20米应与制造厂协商）。

4.结构：（见附图1）泵：WQ（N）系列泵为立卧式两用结构，设计合理，结构紧凑，开启方便，便于维修。

根据不同参数叶轮可设计为离心式、轴流式、混流式、旋流式、螺旋式，导叶采用空间导叶结构以适用内装式结构，使电机有良好的冷却。

电机：1、与WQ（N）污水潜水电泵相配的电机是浸没式充水结构，电机内部充满洁净清水，以增加冷却效果。

电机绕组采用耐水绕组，即使电机内部进水也不会使绝缘下降，使机组运行故障率降至最低，电机轴承采用进口的滑动轴承，水润滑，大功率机组安装绕组过热保护器，使电机在运行时绕组温度过高可以提供信号，电机的动密封采用硬对硬的机械密封，密封性能好、机组寿命长。

2、该系列潜水电泵，由于电机与泵直接联接,机组泵轴短,结构紧凑，液流从电机定子外壳高速通过，可冷却电机,能保证水泵在水池的最低水位下正常运转。

一般最低水位应大于叶轮进水口，应避免机组在无情况下运行,否则会使保护动作或损坏机组。

5.性能参数序号型号流量（m3/h）扬程（m）转速（r/min）功率（kW）备注1 WQ（N）100-100-55 100 100 1450/2900 552 WQ（N）300-40-75 300 40 1450/2900 723 WQ（N）270-30-37 270 30 1450/2900 374 WQ（N）120-100-63 120 100 1450/2900 635 WQ（N）300-105-140 300 105 1450/2900 1406 WQ（N）300-26-37 300 26 1450/2900 377 WQ（N）270-19-22 270 19 1450/2900 228 WQ（N）320-55-90 320 55 1450/2900 909 WQ（N）300-19-30 300 19 1450/2900 3010 WQ（N）273-16-22 273 16 1450/2900 2211 WQ（N）300-15-25 300 15 1450/2900 2512 WQ（N）250-75-87 250 75 8713 WQ（N）450-120-260 450 120 260 V olt：6000v Or：3000v14 WQ（N）480-51-120 480 51 1450/2900 12015 WQ（N）436-41-87 436 41 1450/2900 8716 WQ（N）480-100-220 480 100 1450/2900 22017 WQ（N）480-36-87 480 36 1450/2900 8718 WQ（N）437-30-64 437 30 1450/2900 6419 WQ（N）480-70-160 480 70 1450/2900 16020 WQ（N）480-27-64 480 27 1450/2900 6421 WQ（N）437-22-45 437 22 1450/2900 4522 WQ（N）480-20-45 480 20 1450/2900 4523 WQ（N）456-18-37 456 18 1450/2900 3724 WQ（N）480-15-45 480 15 1450 4525 WQ（N）456-9-18.5 456 9 1450 18.526 WQ（N）550-42-100 550 42 1450/2900 10027 WQ（N）500-15-37 500 15 1450 3728 WQ（N）500-20-63 500 20 2900 6329 WQ（N）595-48-140 595 48 1450/2900 14030 WQ（N）750-48-160 750 48 1450/2900 16031 WQ（N）682-40-140 682 40 1450/2900 14032 WQ（N）750-35-140 750 35 1450/2900 14033 WQ（N）682-31-100 682 31 1450/2900 10034 WQ（N）750-27-100 750 27 1450/2900 10035 WQ（N）682-22-75 682 22 1450 7536 WQ（N）750-14-55 750 14 1450 5537 WQ（N）800-10-45 800 10 1450 4538 WQ（N）750-70-260 750 70 1450/2900 260 V olt：6000v Or：3000v序号型号流量（m3/h）扬程（m）转速（r/min）功率（kW）备注39 WQ（N）900-40-160 900 40 1450/2900 16040 WQ（N）1000-59-300 1000 59 1450/2900 300 V olt：6000v Or：3000v41 WQ（N）910-49-220 910 49 1450/2900 22042 WQ（N）1000-43-220 1000 43 1450/2900 22043 WQ（N）910-36-160 910 36 1450/2900 16044 WQ（N）1000-33-160 1000 33 1450/2900 16045 WQ（N）1000-86-410 1000 86 1450 410 V olt：6000v Or：3000v46 WQ（N）1000-26-120 1000 26 1450/2900 12047 WQ（N）1000-30-140 1000 30 1450/2900 14048 WQ（N）1200-35-200 1200 35 1450/2900 20049 WQ（N）1500-22-140 1500 22 1450/2900 14050 WQ（N）1500-25-180 1500 25 1450/2900 18051 WQ（N）1800-20-140 1800 20 1450 14052 WQ（N）1800-25-220 1800 25 1450 22053 WQ（N）2000-16-140 2000 16 1450 14054 WQ（N）2000-20-200 2000 20 1450 20055 WQ（N）2200-20-220 2200 20 1450 220565758596061626364656667686970717273747576本公司可按用户指定的参数和介质制造潜水电泵。

WQ型排污泵型号大全及参数WQ型排污泵型号大全及参数WQ型排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。

水泵叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

工作条件1、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不超过&frac12。

3、铸铁材质的使用范围为PH5～9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

安装方式两种安装方式：移动式安装方式，固定式安装方式WQ 型泵流量7~3750m3/h, 扬程7~50m ，电机功率：0.55~250kW ，通过最大颗粒直径20~50mm 。

WQ 型排污泵型号大全及参数功率型号Type 流量Capaci3 /ty 米时m 3/h扬程Head米m千瓦转速出水总重SpeePower口径量效率ηd 转kWOutiGranEfficiency/ 分轴配用etd%r.p.功功率BoreWeigm率Motmmht kg配套控制柜型号Controlcabi net ’ smodelB．Por40WQ7-7-0.5 5 7 72830.310.55 43 40 10W GZP1-0.5540WQ7-15-1. 1 7 152830.671.1 43 40 18W GZP1-1.140WQ12-15- 1.5 12 152831.171.5 42 40 60W GZP1-1.550WQ7-10-0.75 7 102830.440.75 45 50 16W GZP1-0.7550WQ10-7-0.75 10 72830.420.75 43 50 16W GZP1-0.7550WQ10-10- 1.1 10 102830.611.1 45 50 18W GZP1-1.150WQ15-10- 1.1 15 102830.761.1 54 50 18W GZP1-1.150WQ15-12- 1.1 15 122830.961.1 51 50 18W GZP1-1.150WQ18-7-1. 1 18 72830.641.1 54 50 18W GZP1-1.150WQ6-22-1. 5 6 222860.781.5 46 50 60W GZP1-1.5精彩文档1.5 10 150 31.5 49.5 50 60550WQ15-15- 1.5 15 152861.091.5 56 50 60W GZP1-1.550WQ18-15- 1.5 18 152861.2 1.5 61.2 50 60W GZP1-1.550WQ20-10- 1.5 20 102860.881.5 62 50 60W GZP1-1.550WQ25-7-1. 5 25 72860.761.5 62.5 50 60W GZP1-1.550WQ25-10- 1.5 25 102861.071.5 63.9 50 60W GZP1-1.550WQ30-7-1. 5 30 72860.881.5 65 50 60W GZP1-1.550WQ9-22-2. 2 9 221421.22.2 55.1 50 60W GZP1-2.250WQ15-22- 2.2 15 221421.632.2 55.1 50 60W GZP1-2.250WQ27-15- 2.2 27 151421.782.2 62 50 60W GZP1-2.250WQ15-30- 3 15 301422.273 54 50 70 WGZP1-350WQ17-25- 3 17 251422.133 54.5 50 70 WGZP1-350WQ15-32- 4 15 321422.474 53 50 70 WGZP1-450WQ25-22- 4 25 221422.654 56.6 50 70 WGZP1-450WQ25-25- 4 25 251423.044 56 50 70 WGZP1-450WQ18-32- 5.5 18 321423.085.5 51 50 130W GZP1-5.550WQ25-30- 5.5 25 301423.935.5 52 50 130W GZP1-5.57.5 20 400 47.5 54 50 150550WQ25-36- 7.5 25 361424.467.5 55 50 150W GZP1-7.565WQ29-8-2. 2 29 82861.012.2 62.5 65 70W GZP1-2.265WQ30-10- 2.2 30 102861.32.2 63 65 70W GZP1-2.265WQ35-7-2. 2 35 72861.042.2 64 65 70W GZP1-2.265WQ42-9-2. 2 42 92861.552.2 66.6 65 70W GZP1-2.265WQ20-22- 3 20 221422.2 3 54.5 65 80 WGZP1-365WQ30-15- 3 30 151422.193 56 65 80 WGZP1-365WQ37-13- 3 37 131422.263 58 65 80 WGZP1-365WQ30-18- 4 30 181422.3 4 64 65 80 WGZP1-465WQ25-28- 4 25 281423.084 62 65 80 WGZP1-465WQ30-22- 5.5 30 221443.335.5 54 65 140W GZP1-5.565WQ30-30- 5.5 30 301444.235.5 58 65 140W GZP1-5.565WQ30-35- 7.5 30 351445.2 7.5 55 65 150W GZP1-7.565WQ35-50- 11 35 501468.2211 58 65 380W GZP1-1180WQ30-7-1. 5 30 72860.881.5 65 80 60W GZP1-1.580WQ35-10- 3 35 101421.633 58.5 80 100 WGZP1-380WQ43-13- 3 43 131422.5 3 61 80 100 WGZP1-380WQ50-7-3 50 7 1421.543 62 80 100 WGZP1-380WQ50-10- 3 50 101422.033 67 80 100 WGZP1-380WQ40-15- 4 40 151422.3 4 64 80 130 WGZP1-480WQ60-13- 4 60 131423.174 67.1 80 130 WGZP1-480WQ50-15- 5.5 50 151443.435.5 5.98 80 140W GZP1-5.580WQ45-30- 7.5 45 301446.187.5 59.5 80 200W GZP1-7.580WQ46-22- 7.5 46 221444.847.5 57 80 200W GZP1-7.580WQ65-25- 7.5 65 251446.927.5 64 80 200W GZP1-7.580WQ30-40- 11 30 401465.6411 58 80 380W GZP1-1180WQ45-40- 15 45 401468.1815 60 80 520W GZP1-15B80WQ50-40- 15 50 401469.0115 60.5 80 520W GZP1-15B100WQ70-7- 3 70 71421.943 68.8 100 100 WGZP1-3100WQ70-10 -4 70 101422.774 68.9 100 130 WGZP1-4100WQ75-7- 4 75 71422.064 68.8 100 130 WGZP1-4100WQ100-7 -4 100 71422.734 69.5 100 130 WGZP1-4100WQ65-15 -5.5 65 151444.095.5 65 100 150W GZP1-5.5100WQ70-14 -5.5 70 141443.995.5 67 100 150W GZP1-5.5100WQ120-10-5.5 120 10 1444.625.5 70.810150 WGZP1-5.5100WQ50-27-7.5 50 27 1445.66 7.5 6510200 WGZP1-7.5100WQ70-15-7.5 70 15 1444.4 7.5 6510200 WGZP1-7.5100WQ70-22-7.5 70 22 1446.487.5 64.810200 WGZP1-7.5100WQ100-10-7.5 100 10 1443.89 7.5 7010200 WGZP1-7.5100WQ100-15-7.5 100 15 1445.72 7.5 71.510200 WGZP1-7.5100WQ50-35-11 50 35 1468.55 11 55.710380 WGZP1-11100WQ70-20-11 70 20 1466.15 11 6210380 WGZP1-11100WQ80-24-11 80 24 1468.05 11 6510380 WGZP1-11100WQ100-22-11 100 22 1468.81 11 6810380 WGZP1-11100WQ60-30-15 60 30 1467.91 15 6210520 WGZP1-15B100WQ70-28-15 70 28 1468.61 15 6210520 WGZP1-15B100WQ80-32-15 80 32 14611.0715 6310520 WGZP1-15B100WQ87-28-15 87 28 14610.2415 64.810520 WGZP1-15B100WQ100-22-15 100 22 1469.22 15 6510520 WGZP1-15B100WQ100-30-15 100 30 14612.0215 6810520 WGZP1-15B100WQ80-40-22 80 40 970 14.5322 6010780 WGZP1-22B150WQ140-7-5.5 140 7 1443.68 5.5 72.515150 WGZP1-5.5150WQ145-10-7.5 145 10 1445.52 7.5 71.615200 WGZP1-7.5150WQ150-8-7.5 150 8 1444.54 7.5 7215200 WGZP1-7.5150WQ210-7-7.5 210 7 1445.5 7.5 72.515200 WGZP1-7.5150WQ140-14-11 140 14 1469.58 11 71.615380 WGZP1-11150WQ140-18-11 140 18 1469.58 11 7015380 WGZP1-11150WQ200-10-11 200 10 1467.46 11 7315380 WGZP1-11150WQ150-15-15 150 15 1468.76 15 7015520 WGZP1-15B150WQ150-20-15 150 20 14611.6815 7015520 WGZP1-15B150WQ200-13.5-1 5 20013.514610.1215 72.715520 WGZP1-15B150WQ70-40-18.5 70 40 14713.1318.558.115660W GZP1-18.5B150WQ150-22-18. 5 150 2214712.618.571.315660W GZP1-18.5B150WQ150-25-18. 5 150 2514714.618.57015660W GZP1-18.5B150WQ100-40-22 100 40 970 17.8118.561.215780 WGZP1-22B150WQ130-30-22 130 30 970 16.8618.56315780 WGZP1-22B150WQ150-30-22 150 30 970 18.3 22 67 15780 WGZP1-22B150WQ200-15-22 200 15 970 11.8522 6915780 WGZP1-22B150WQ200-22-22 200 22 970 17.0822 70.215780 WGZP1-22B150WQ250-17-22 250 17 970 16.3122 7115780 WGZP1-22B150WQ300-13-22 300 13 970 14.5622 7315780 WGZP1-22B150WQ140-41-30 140 41 980 22.5130 69.515930 WGZP1-30B150WQ150-28-30 150 28 980 16.3530 7015930 WGZP1-30B150WQ150-40-30 150 40 980 23.3630 7015930 WGZP1-30B150WQ200-20-30 200 20 980 15.3530 7115930 WGZP1-30B150WQ200-30-30 200 30 980 23.0330 7115930 WGZP1-30B150WQ300-18-30 300 18 980 20.1630 7315930 WGZP1-30B200WQ250-7-11 250 7 1466.81 11 7020380 WGZP1-11200WQ300-7-11 300 7 1467.47 11 76.520380 WGZP1-11200WQ400-7-15 400 7 1469.86 15 77.420520 WGZP1-15B200WQ300-10-15 300 10 14610.8 15 75.720520 WGZP1-15B200WQ150-25-18. 5 150 2514716.3518.570.220660W GZP1-18.5B200WQ250-15-18. 5 250 1514713.9418.573.320660W GZP1-18.5B200WQ400-10-18. 5 400 1014714.0818.577.420660W GZP1-18.5B200WQ480-11-22 480 11 970 19.1322 75.220780 WGZP1-22B200WQ250-22-30 250 22 980 20.8230 7220930 WGZP1-30B200WQ300-18-30 300 18 980 22.0230 73.320930 WGZP1-30B200WQ400-15-30 400 15 980 21.8730 74.720930 WGZP1-30B200WQ350-20-37 350 20 980 25.6537 74.320108WGZP1-37B200WQ250-35-45 250 35 980 36.6 45 65.8 20120WGZP1-45B200WQ400-24-45 400 24 980 35.2 45 74.3 20120WGZP1-45B200WQ250-40-55 250 40 980 41.4 55 65.7 20136WGZP1-55B200WQ400-30-55 400 30 980 44.6 55 73.2 20136WGZP1-55B200WQ600-20-55 600 20 980 43.1 55 75.8 20136WGZP1-55B200WQ350-40-75 350 40 980 54.6 75 69.8 20187WGZP1-75B250WQ600-7-18.5 600 7 14714.5818.578.525660W GZP1-18.5B250WQ800-7-30 800 7 980 21.8730 25.625930 WGZP1-30B250WQ600-15-37 600 15 980 32.323732.3225108WGZP1-37B250WQ700-15-37 700 15 980 26.9 37 26.9 25108WGZP1-37B250WQ600-20-55 600 20 980 42.5 55 73.2 25136WGZP1-55B250WQ700-22-75 700 22 980 60.8575 68.925187WGZP1-75B250WQ600-30-90 600 30 980 64.6 90 75.8 25210WGZP1-90B250WQ700-33-11 0 700 33 980 82.6 110 76.125224W GZP1-110B300WQ900-8-30 900 8 980 24.6530 79.530930 WGZP1-30B300WQ800-15-55 800 15 980 42.7 55 76.5 30136WGZP1-55B300WQ950-24-11 0 950 24 980 80.6 110 7730224W GZP1-110B350WQ1100-10-4 5 11010 980 37.4 45 80.835120WGZP1-45B350WQ1200-15-9 0 12015 980 61.8 90 79.335210WGZP1-90B350WQ1200-18-9 0 12018 980 75 90 78.435210WGZP1-90B350WQ1085-28-132 10852898107.113277.235252W GZP1-132B350WQ1000-36-160 1003698128.9167635288W GZP1-160B350WQ1500-26-160 1502698136.31677.935288W GZP1-160B400WQ2000-13.5-11 0 20013.59890.41181.340224W GZP1-110B400WQ1700-22-160 1702274130.21678.240288W GZP1-160B400WQ1800-32-250 18032742052576.540469W GZP1-250B450WQ2200-10-90 220 10 98 73.7 90 81. 45 210 WGZP1-90B 精彩文档0 0 3 0 0500WQ2600-15-160 2601574130.31681.550280W GZP1-160B500WQ2400-22-220 2402274186.92276.950428W GZP1-220B500WQ2650-24-250 2652474225.12576.950469W GZP1-220B600WQ3500-12-185 3501274139.118582.260342W GZP1-185B600WQ3750-17-250 3751774216.72580.160469W GZP1-250B精彩文档。

WQ型排污泵型号大全及参数WQ型排污泵型号大全及参数WQ型排污泵型号大全及参数WQ型排污泵型号大全及参数WQ型排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

采用独特结构和新型机械密封，能有效地输送含有固体物和长纤维。

水泵叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

工作条件1、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

2、无内自流循环冷却系统的泵，电机部分露出液面不超过&frac12。

3、铸铁材质的使用范围为PH5～9。

4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。

安装方式两种安装方式：移动式安装方式，固定式安装方式WQ型泵流量7~3750m3/h,扬程7~50m，电机功率：0.55~250kW，通过最大颗粒直径20~50mm。

WQ型排污泵型号大全及参数型号Type 流量Capacity米3/时m3/h扬程Head米m转速Speed转/分r.p.m功率千瓦PowerkW 效率ηEfficiency %出水口径OutietBoremm总重量GrandWeight kg配套控制柜型号Controlcabinet’smodel轴功率B．P配用功率Motor40WQ7-7-0.55 7 72830.310.5543 40 10WGZP1-0.5540WQ7-15-1.1 7 152830.671.1 43 40 18WGZP1-1.140WQ12-15 -1.5 12 152831.171.5 42 40 60WGZP1-1.550WQ7-10-0.75 7 102830.440.7545 50 16WGZP1-0.7550WQ10-7-0.75 10 72830.420.7543 50 16WGZP1-0.7550WQ10-10 -1.1 10 102830.611.1 45 50 18WGZP1-1.150WQ15-7-1.1 15 72830.591.1 48.5 50 18WGZP1-1.150WQ15-10 -1.1 15 102830.761.1 54 50 18WGZP1-1.150WQ15-12 -1.1 15 122830.961.1 51 50 18WGZP1-1.150WQ18-7-1.1 18 72830.641.1 54 50 18WGZP1-1.150WQ6-22-1.5 6 222860.781.5 46 50 60WGZP1-1.550WQ10-15 -1.5 10 152860.831.5 49.5 50 60WGZP1-1.550WQ15-15 -1.5 15 152861.091.5 56 50 60WGZP1-1.550WQ18-15 -1.5 18 152861.2 1.5 61.2 50 60WGZP1-1.550WQ20-10 -1.5 20 102860.881.5 62 50 60WGZP1-1.550WQ25-7-1.5 25 72860.761.5 62.5 50 60WGZP1-1.550WQ25-10 -1.5 25 102861.071.5 63.9 50 60WGZP1-1.550WQ30-7-1.5 30 72860.881.5 65 50 60WGZP1-1.550WQ9-22-2.2 9 221421.22.2 55.1 50 60WGZP1-2.250WQ15-22 -2.2 15 221421.632.2 55.1 50 60WGZP1-2.250WQ27-15 -2.2 27 151421.782.2 62 50 60WGZP1-2.250WQ15-30 -3 15 301422.273 54 50 70WGZP1-350WQ17-25 -3 17 251422.133 54.5 50 70WGZP1-350WQ15-32 -4 15 321422.474 53 50 70WGZP1-450WQ25-22 -4 25 221422.654 56.6 50 70WGZP1-450WQ25-25 -4 25 251423.044 56 50 70WGZP1-450WQ18-3218 32 1423.05.5 51 50 130 WGZP1--5.5 0 8 5.550WQ25-30 -5.5 25 301423.935.5 52 50 130WGZP1-5.550WQ20-40 -7.5 20 401424.047.5 54 50 150WGZP1-7.550WQ25-36 -7.5 25 361424.467.5 55 50 150WGZP1-7.565WQ29-8-2.2 29 82861.012.2 62.5 65 70WGZP1-2.265WQ30-10 -2.2 30 102861.32.2 63 65 70WGZP1-2.265WQ35-7-2.2 35 72861.042.2 64 65 70WGZP1-2.265WQ42-9-2.2 42 92861.552.2 66.6 65 70WGZP1-2.265WQ20-22 -3 20 221422.2 3 54.5 65 80WGZP1-365WQ30-15 -3 30 151422.193 56 65 80WGZP1-365WQ37-13 -3 37 131422.263 58 65 80WGZP1-365WQ30-18 -4 30 181422.3 4 64 65 80WGZP1-465WQ25-28 -4 25 281423.084 62 65 80WGZP1-465WQ30-22 -5.5 30 221443.335.5 54 65 140WGZP1-5.565WQ30-30 -5.5 30 301444.235.5 58 65 140WGZP1-5.565WQ30-35 -7.5 30 351445.2 7.5 55 65 150WGZP1-7.565WQ35-50 -11 35 501468.2211 58 65 380WGZP1-1180WQ30-7-1.5 30 72860.881.5 65 80 60WGZP1-1.580WQ35-10 -3 35 101421.633 58.5 80 100WGZP1-380WQ43-13 -3 43 131422.5 3 61 80 100WGZP1-380WQ50-7-3 50 71421.543 62 80 100WGZP1-380WQ50-10 -3 50 101422.033 67 80 100WGZP1-380WQ40-15 -4 40 151422.3 4 64 80 130WGZP1-480WQ60-13 -4 60 131423.174 67.1 80 130WGZP1-480WQ50-15 -5.5 50 151443.435.5 5.98 80 140WGZP1-5.580WQ45-30 -7.5 45 301446.187.5 59.5 80 200WGZP1-7.580WQ46-22 -7.5 46 221444.847.5 57 80 200WGZP1-7.580WQ65-25 -7.5 65 251446.927.5 64 80 200WGZP1-7.580WQ30-40 -11 30 401465.6411 58 80 380WGZP1-1180WQ45-40 -15 45 401468.1815 60 80 520WGZP1-15B80WQ50-40 -15 50 401469.0115 60.5 80 520WGZP1-15B100WQ70-7 -3 70 71421.943 68.8 100 100WGZP1-3100WQ70-1 0-4 70 101422.774 68.9 100 130WGZP1-4100WQ75-775 7 1422.04 68.8 100 130 WGZP1--4 0 6 4100WQ100-7-4 100 71422.734 69.5 100 130WGZP1-4100WQ65-1 5-5.5 65 151444.095.5 65 100 150WGZP1-5.5100WQ70-1 4-5.5 70 141443.995.5 67 100 150WGZP1-5.5100WQ120-10-5 .5 120 101444.625.5 70.810150 WGZP1-5.5100WQ50-27-7. 5 50 271445.66 7.5 6510200 WGZP1-7.5100WQ70-15-7. 5 70 151444.4 7.5 6510200 WGZP1-7.5100WQ70-22-7. 5 70 221446.487.5 64.810200 WGZP1-7.5100WQ100-10-7 .5 100 101443.89 7.5 7010200 WGZP1-7.5100WQ100-15-7 .5 100 151445.72 7.5 71.510200 WGZP1-7.5100WQ50-35-11 50 35 1468.55 11 55.710380 WGZP1-11100WQ70-20-11 70 20 1466.15 11 6210380 WGZP1-11100WQ80-24-11 80 24 1468.05 11 6510380 WGZP1-11100WQ100-22-1 1 100 221468.81 11 6810380 WGZP1-11100WQ60-30-15 60 30 1467.91 15 6210520WGZP1-15B100WQ70-28-15 70 28 1468.61 15 6210520WGZP1-15B100WQ80-32-15 80 32 14611.0715 6310520WGZP1-15B100WQ87-28-15 87 28 14610.2415 64.810520WGZP1-15B100WQ100-22-1 5 100 221469.22 15 6510520WGZP1-15B100WQ100-30-1 5 100 3014612.0215 6810520WGZP1-15B100WQ80-40-22 80 40 970 14.5322 6010780WGZP1-22B150WQ140-7-5. 5 140 71443.68 5.5 72.515150 WGZP1-5.5150WQ145-10-7 .5 145 101445.52 7.5 71.615200 WGZP1-7.5150WQ150-8-7. 5 150 81444.54 7.5 7215200 WGZP1-7.5150WQ210-7-7. 5 210 71445.5 7.5 72.515200 WGZP1-7.5150WQ140-14-1 1 140 141469.58 11 71.615380 WGZP1-11150WQ140-18-1 1 140 181469.58 11 7015380 WGZP1-11150WQ200-10-1 1 200 101467.46 11 7315380 WGZP1-11150WQ150-15-1 5 150 151468.76 15 7015520WGZP1-15B150WQ150-20-1 5 150 2014611.6815 7015520WGZP1-15B150WQ200-13.5 -15 20013.514610.1215 72.715520WGZP1-15B150WQ70-40-18 .5 70 4014713.1318.558.115660WGZP1-18.5B150WQ150-22-1150 22 14712.6 18.71.3 15660 WGZP1-18.8.5 0 5 0 5B150WQ150-25-1 8.5 150 2514714.618.57015660WGZP1-18.5B150WQ100-40-2 2 100 40 97017.8118.561.215780WGZP1-22B150WQ130-30-2 2 130 30 97016.8618.56315780WGZP1-22B150WQ150-30-2 2 150 30 970 18.3 22 6715780WGZP1-22B150WQ200-15-2 2 200 15 97011.8522 6915780WGZP1-22B150WQ200-22-2 2 200 22 97017.0822 70.215780WGZP1-22B150WQ250-17-2 2 250 17 97016.3122 7115780WGZP1-22B150WQ300-13-2 2 300 13 97014.5622 7315780WGZP1-22B150WQ140-41-3 0 140 41 98022.5130 69.515930WGZP1-30B150WQ150-28-3 0 150 28 98016.3530 7015930WGZP1-30B150WQ150-40-3 0 150 40 98023.3630 7015930WGZP1-30B150WQ200-20-3 0 200 20 98015.3530 7115930WGZP1-30B150WQ200-30-3 0 200 30 98023.0330 7115930WGZP1-30B150WQ300-18-3 0 300 18 98020.1630 7315930WGZP1-30B200WQ250-7-11 250 7 1466.81 11 7020380 WGZP1-11200WQ300-7-11 300 7 1467.47 11 76.520380 WGZP1-11200WQ400-7-15 400 7 1469.86 15 77.420520WGZP1-15B200WQ300-10-1 5 300 1014610.8 15 75.720520WGZP1-15B200WQ150-25-1 8.5 150 2514716.3518.570.220660WGZP1-18.5B200WQ250-15-1 8.5 250 1514713.9418.573.320660WGZP1-18.5B200WQ400-10-1 8.5 400 1014714.0818.577.420660WGZP1-18.5B200WQ480-11-2 2 480 11 97019.1322 75.220780WGZP1-22B200WQ250-22-3 0 250 22 98020.8230 7220930WGZP1-30B200WQ300-18-3 0 300 18 98022.0230 73.320930WGZP1-30B200WQ400-15-3 0 400 15 98021.8730 74.720930WGZP1-30B200WQ350-20-3 7 350 20 98025.6537 74.320108WGZP1-37B200WQ250-35-4 5 250 35 980 36.6 45 65.820120WGZP1-45B200WQ400-24-4 5 400 24 980 35.2 45 74.320120WGZP1-45B200WQ250-40-5 5 250 40 980 41.4 55 65.720136WGZP1-55B200WQ400-30-5 5 400 30 980 44.6 55 73.220136WGZP1-55B200WQ600-20-5 5 600 20 980 43.1 55 75.820136WGZP1-55B200WQ350-40-7 5 350 40 980 54.6 75 69.820187WGZP1-75B250WQ600-7-18600 7 14714.518.78.5 25660 WGZP1-18..5 0 8 5 0 5B250WQ800-7-30 800 7 980 21.8730 25.625930WGZP1-30B250WQ600-15-3 7 600 15 98032.323732.3225108WGZP1-37B250WQ700-15-3 7 700 15 980 26.9 37 26.925108WGZP1-37B250WQ600-20-5 5 600 20 980 42.5 55 73.225136WGZP1-55B250WQ700-22-7 5 700 22 98060.8575 68.925187WGZP1-75B250WQ600-30-9 0 600 30 980 64.6 90 75.825210WGZP1-90B250WQ700-33-1 10 700 33 980 82.61176.125224WGZP1-110B300WQ900-8-30 900 8 980 24.6530 79.530930WGZP1-30B300WQ800-15-5 5 800 15 980 42.7 55 76.530136WGZP1-55B300WQ950-24-1 10 950 24 980 80.6117730224WGZP1-110B350WQ1100-10-45 11010 980 37.4 45 80.835120WGZP1-45B350WQ1200-15-90 12015 980 61.8 90 79.335210WGZP1-90B350WQ1200-18-90 12018 980 75 90 78.435210WGZP1-90B350WQ1085-28-13 2 10852898107.113277.235252WGZP1-132B350WQ1000-36-1610036 98128.1676 35288WGZP1-160 0 0 9 0 0 0 0B 350WQ1500-26-160 1500 26980 136.3 160 77.9 350 2880 WGZP1-160B 400WQ2000-13.5-110 2000 13.5 9890.4110 81.3 400 2240 WGZP1-110B 400WQ1700-22-160 1700 22 740 130.2 160 78.2 400 2880 WGZP1-160B 400WQ1800-32-25018032740205250 76.5400 4690WGZP1-250B450WQ2200-10-90 2200 10 980 73.7 9081.3 450 2100 WGZP1-90B 500WQ2600-15-160 2600 15 740 130.3 160 81.5 500 2800 WGZP1-160B 500WQ2400-22-220 2400 22 740 186.9 220 76.9 500 4280 WGZP1-220B 500WQ2650-24-250 2650 24 740 225.1 250 76.9 500 4690 WGZP1-220B 600WQ3500-12-185 3500 12 740 139.1 185 82.2 600 3420 WGZP1-185B 600WQ3750-17-25037517740 216.7250 80.1600 4690WGZP1-250B。

技术中心提供WQ潜污泵接线图
0.75-3KW 7芯线,只提供保护2种,过热保护和油腔漏水保护
4-7.5KW 只提供保护2种,过热保护和油腔漏水保护
11-22KW(包括30KW-4P) 只提供保护2种,过热和油腔漏水保护
30-132KW(不包括30KW-4P) 提供保护3种,过热保护、电机接线腔漏水保护、电机油室腔漏水保护
160-315KW 提供保护3种,过热保护、电机接线腔漏水保护、电
机油室腔漏水保护
1、接定子绕组热敏元件，定子绕组过热时电泵断电并报警。

2、接油水探头，油腔进水时电泵断电并报警。

3、接下浮子开关，电机油室腔进水时电泵断电并报警。

4、接上浮子开关，电机接线腔进水时电泵断电并报警。

5、若要求轴承测温保护，只能提供11KW以上电泵的下轴
承测温保护。

6、以上保护功能须由本公司配套控制柜实现。
