道路工程制图

道路工程制图标准GB50162道路工程制图标准GB50162—92主编部门:中华人民共和国交通部批准部门:中华人民共和国建设部施行日期:1993年5月1日第一章总则第1.0.1条为了统一我国道路工程的制图方法，保证图面质量，提高工作效率，便于技术交流，制订本标准。

第1.0.2条本标准适用于公路、城市道路、林区道路、厂矿道路工程的设计、标准设计和竣工的制图。

第1.0.3条道路工程制图，除应遵守本标准外，尚应符合国家有关现行标准的规定。

第二章一般规定第一节图幅及图框图幅及图框尺寸应符合表2.1.1的规定(图2.1.1)。

第2.1.1条图帽及图框尺寸(mm) 表2.1.1图幅代号 A0 A1 A2 A3 A4 尺寸代号b×1 841×1189 594×841 420×594 297×420 210×297A 35 35 35 30 25C 10 10 10 10 10第2.1.2条需要缩微后存档或复制的图纸，图框四边均应具有位于图幅长边、短边中点的对中标志(图2.1.1)，并应在下图框线的外侧,绘制一段长100mm 标尺，其分格为10mm。

对中标志的线宽宜采用大于或等于0.5mm、标尺线的线宽宜采用0.25mm的实线绘制(图2.1.2)。

第2.1.3条图幅的短边不得加长。

长边加长的长度，图幅A0、A2、A4应为150mm的整倍数;图幅A1、A3应为210mm的整倍数。

第二节图标及会签栏第2.2.1条图标应布置在图框内右下角(图2.1.1)。

图标外框线线宽宜为0.7mm;图标内分格线线宽宜0.25mm。

第2.2.2条图标应采用图2.2.2所示中的一种。

第2.2.3条会签栏宜布置在图框外左下角(图2.1.1)，并应按图2.2.3绘制。

会签栏外框线线宽宜为0.5mm;内分格线线宽宜为0.25mm。

第2.2.4条当图纸需要绘制角标时，应布置在图框内的右上角，角标线线宽宜为0.25mm(图2.2.4)。

道路工程制图规范（修订本）目录第一章总则第二章一般规定第三章桥涵、隧道等结构物制图附录一钢筋弯钩增长表附录二本标准规范用词第一章总则1.0.1为了统一我们的制图习惯，保证图面质量，提高工作效率，便于技术交流，特制定本标准。

1.0.2本规定说明本规定中的要求均以A3图纸为基准；字体高宽比一律为1：0.7；所规定高度、长度、宽度等均为输出尺寸，实际作图时乘以相应比例即可。

1.0.3路桥工程制图，除应遵守本标准外，尚应符合国家有关现行标准规定。

本规定有未说详尽之处请查阅《道路工程制图标准》GB-50162-92。

如本规范与其有冲突之处以《道路工程制图标准》为准，敬请指出以便日后改正。

规范中所有黑体字所述内容为设计室规定尺寸，设计室人员必须严格按其执行，有不对之处请指出及时改正。

第二章一般规定第一节图幅及图框2.1.1图幅及图框尺寸应符合表2.1.1规定（图2.1.1.）。

图幅及图框尺寸表2.1.1图2.1.12.1.2图幅短边不得加长，长边加长时，A0、A2、A4应为150mm的整数倍，A1、A3图应为210mm的整数倍。

2.1.3图标及会签栏：按国家有关标准，设计室每个项目统一绘制图框。

如无特别要求则采用图2.1.2图框。

第二节字体及书写方法2.2.1字体：设计室计算机统一设置字体，所有图纸一律选用Fsdb_e.shx字体，Big Font选用Hztxt.shx。

每张图纸中尽量用同一种字体，一般不超两种字体。

图2.1.22.2.2字高：文字高度系列为2、2.5、3、3.5、4、5、7、10、14、20mm。

A3图纸中“立面图”“侧面图”“大样图”等视图名称字高设置为5mm。

若各视图比例不同，其比例可标注在视图图名的右侧，底部与视图字底部平齐，比例字高为3mm。

视图图名下画双划线,上线为粗实线，距图名底部0.5~1mm；下线为细实线，距上线0.5~1mm，线宽以颜色定义。

图中工程数量表及其他表格表名称字高为5mm，表中文字高度为3mm。

道路工程制图标准GB50162—92主编部门：中华人民共和国交通部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《道路工程制图标准》的通知：建标[1992]664号根据国家计委计综[1989]30号文的要求，由交通部会同各有关部门共同编制的《道路工程制图标准》已经有关部门会审。

现批准《道路工程制图标准》GB50162—92为国家标准，自1993年5月1日起施行。

本标准由交通部负责管理，其具体解释工作由交通部公路规划设计院负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年9月29日编制说明本标准是根据国家计委计综[1989]30号文的要求，由交通部公路规划设计院会同北京市市政设计研究院共同编制的。

在本标准编制过程中，编制组大量地搜集和查阅了国内外有关的标准，从章节的划分到标准条文的具体内容，都多次进行了重点走访、座谈、函调，广泛征求了全国有关单位的意见，认真总结了我国高等级公路、弯坡斜桥涵及交通工程的设计制图经验，参考了有关国际标准，经多次反复讨论和修改，最后由我部会同有关部门审查定稿。

鉴于本标准系初次编制，在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄送交通部公路规划设计院（北京东四前炒面胡同33号，邮政编码100010)，以供今后修订时参考。

交通部1992年元月筑龙论坛路桥工程2004年度资料光盘1.路桥资料精华篇：全年度论坛内发布的精华资料。

2.年度奉献篇：个人特别资料。

3.路桥软件篇：路桥施工、检测、造价等软件。

4.项目管理篇：路桥企业管理（建设、施工、监理企业适用）5.更多详情，请登陆筑龙论坛路桥工程：/forum/detail614426_1.html版权所有@拓普路桥联系我们：Topo67@…………………………………………………………………………………………………………………+事业是生命的源泉；创新是发展的开端，壮大是我们的号角，追求卓越是我们的跋涉的帆+ +拓普路桥工程网络咨询体系+ …………………………………………………………………………………………………………………提 供 网 络 咨 询 内 容项目网络咨询类别※工程投标※A※整标段造价B※单独项目造价C※商务标评估※工程招标※※甲级招标代理机构。

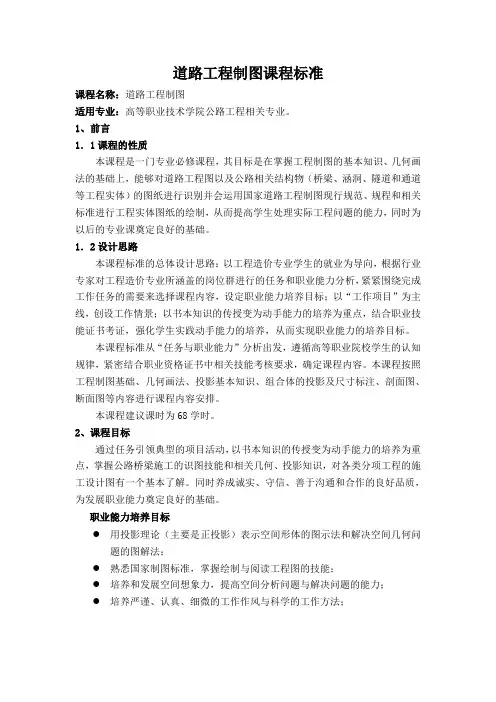

道路工程制图课程标准课程名称：道路工程制图适用专业：高等职业技术学院公路工程相关专业。

1、前言1．1课程的性质本课程是一门专业必修课程，其目标是在掌握工程制图的基本知识、几何画法的基础上，能够对道路工程图以及公路相关结构物（桥梁、涵洞、隧道和通道等工程实体）的图纸进行识别并会运用国家道路工程制图现行规范、规程和相关标准进行工程实体图纸的绘制，从而提高学生处理实际工程问题的能力，同时为以后的专业课奠定良好的基础。

1．2设计思路本课程标准的总体设计思路：以工程造价专业学生的就业为导向，根据行业专家对工程造价专业所涵盖的岗位群进行的任务和职业能力分析，紧紧围绕完成工作任务的需要来选择课程内容，设定职业能力培养目标；以“工作项目”为主线，创设工作情景；以书本知识的传授变为动手能力的培养为重点，结合职业技能证书考证，强化学生实践动手能力的培养，从而实现职业能力的培养目标。

本课程标准从“任务与职业能力”分析出发，遵循高等职业院校学生的认知规律，紧密结合职业资格证书中相关技能考核要求，确定课程内容。

本课程按照工程制图基础、几何画法、投影基本知识、组合体的投影及尺寸标注、剖面图、断面图等内容进行课程内容安排。

本课程建议课时为68学时。

2、课程目标通过任务引领典型的项目活动，以书本知识的传授变为动手能力的培养为重点，掌握公路桥梁施工的识图技能和相关几何、投影知识，对各类分项工程的施工设计图有一个基本了解。

同时养成诚实、守信、善于沟通和合作的良好品质，为发展职业能力奠定良好的基础。

职业能力培养目标●用投影理论（主要是正投影）表示空间形体的图示法和解决空间几何问题的图解法；●熟悉国家制图标准，掌握绘制与阅读工程图的技能；●培养和发展空间想象力，提高空间分析问题与解决问题的能力；●培养严谨、认真、细微的工作作风与科学的工作方法；3、课程内容和要求4、实施要求4．1教材编写1、教材应充分体现任务引领、实践导向课程的设计思想。

道路工程制图第一章制图基础1-1 《道路工程制图标准》规定图纸幅面有哪几种？A0图幅的尺寸是多少？如何得到A1、A2、A3、A4图幅？答：《道路工程制图标准》规定图纸幅面有A0、A1、A2、A3、A4这四种。

A0图幅的尺寸是841*1189。

A1幅面是沿A0幅面长边的对裁，A2幅面是沿A1幅面长边的对裁，其他幅面以此类推。

1-2 《道路工程制图标准》关于图纸加长有哪些规定？答：长边加长时，图幅A0、A2、A4应为150mm的整倍数，图幅A1、A3应为210mm的整倍数。

1-3 《道路工程制图标准》中规定字体高度有哪几种？字号是如何规定的？汉子采用什么字体？其高宽比如何？答：《道路工程制图标准》中规定汉字高度不宜小于3.5mm,阿拉伯数字、外文字母、汉语拼音字母笔画宽度宜为字高的1/10。

字体高度即为字号。

汉字采用长仿宋体，高宽比为2:3。

1-4 地形图上用什么表示方向？根据坐标网格如何确定东、南、西、北？坐标值应保留几位小数？答：地形图上用坐标网格或指北针表示方向。

坐标网格应采用细实线绘制，南北方向轴线代号应为X，向北为坐标值增大的方向，东西轴线代号应为Y，向东为坐标值增大方向。

坐标值应保留到小数点后三位。

1-5 《道路工程制图标准》对尺寸线、尺寸界线、尺寸起止符、尺寸数字有哪些规定？尺寸线、尺寸界线应采用什么线型？一般应采用什么样的尺寸起止符？尺寸数字的方向应怎样确定？答：尺寸线应与被标注长度平行，且不得超出尺寸界线。

尺寸界线由一对垂直于被标注长度的平行线组成，其间距等于被标注线段的长度；当标注困难时，也可不垂直于被标注长度，但界线应互相平行。

尺寸起止符好宜采用单边箭头表示，箭头在尺寸界线的右边时，应标注在尺寸线之上；反之，应标注在尺寸线之下。

尺寸数字应按规定的字体书写，字高一般是3.5mm或2.5mm，一般标注在尺寸线上方中部，离尺寸线应不大于1mm。

尺寸线用细实线绘制，尺寸界线用细实线绘制。

《道路工程制图》教学大纲课程名称：中文名称：道路工程制图，英文名称：Engineering Drawing ：课程性质：专业基础课学分：4学分总学时：64学时其中，理论学时：64学时，实验(上机)学时：0学时适用专业：交通工程，交通土建专业先修课程：几何学一、教学目的与要求：本课程是交通工程及相关专业的一门专业基础课，目的是使学生了解绘制和阅读工程图样的理论和方法；培养空间想象、图样分析能力，培养正确使用绘图工具和仪器的能力及绘制和阅读土建专业图的能力。
