回转窑的结构及工作原理概述21页

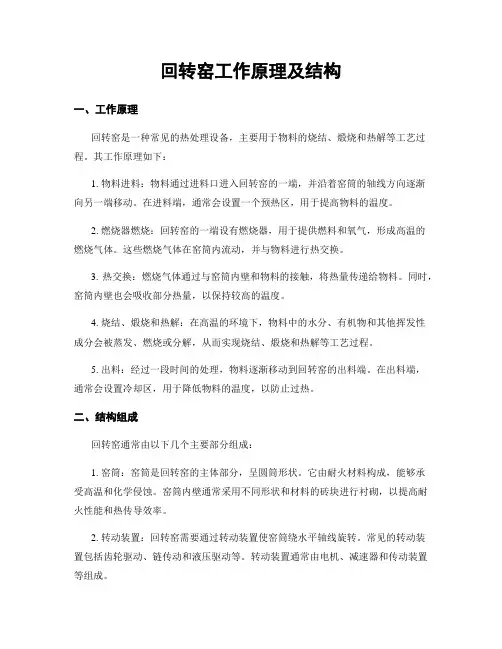

回转窑工作原理及结构一、工作原理回转窑是一种常见的热处理设备，主要用于物料的烧结、煅烧和热解等工艺过程。

其工作原理如下：1. 物料进料：物料通过进料口进入回转窑的一端，并沿着窑筒的轴线方向逐渐向另一端移动。

在进料端，通常会设置一个预热区，用于提高物料的温度。

2. 燃烧器燃烧：回转窑的一端设有燃烧器，用于提供燃料和氧气，形成高温的燃烧气体。

这些燃烧气体在窑筒内流动，并与物料进行热交换。

3. 热交换：燃烧气体通过与窑筒内壁和物料的接触，将热量传递给物料。

同时，窑筒内壁也会吸收部分热量，以保持较高的温度。

4. 烧结、煅烧和热解：在高温的环境下，物料中的水分、有机物和其他挥发性成分会被蒸发、燃烧或分解，从而实现烧结、煅烧和热解等工艺过程。

5. 出料：经过一段时间的处理，物料逐渐移动到回转窑的出料端。

在出料端，通常会设置冷却区，用于降低物料的温度，以防止过热。

二、结构组成回转窑通常由以下几个主要部分组成：1. 窑筒：窑筒是回转窑的主体部分，呈圆筒形状。

它由耐火材料构成，能够承受高温和化学侵蚀。

窑筒内壁通常采用不同形状和材料的砖块进行衬砌，以提高耐火性能和热传导效率。

2. 转动装置：回转窑需要通过转动装置使窑筒绕水平轴线旋转。

常见的转动装置包括齿轮驱动、链传动和液压驱动等。

转动装置通常由电机、减速器和传动装置等组成。

3. 进料和出料装置：回转窑的进料和出料装置用于控制物料的进出。

进料装置通常包括进料口、进料斗和进料管等，而出料装置通常包括出料口、出料斗和出料管等。

4. 燃烧器：燃烧器是回转窑的关键部件之一，用于提供燃料和氧气，形成高温的燃烧气体。

常见的燃烧器类型包括煤粉燃烧器、天然气燃烧器和油燃烧器等。

5. 冷却装置：冷却装置用于降低物料的温度，以防止过热。

常见的冷却装置包括风冷器、水冷器和冷却风机等。

冷却装置通常位于回转窑的出料端。

6. 辅助设备：为了保证回转窑的正常运行，通常还需要配备一些辅助设备，如电气控制系统、除尘设备和废气处理设备等。

回转窑工作原理及结构引言概述：回转窑是一种常见的工业设备，广泛应用于水泥、冶金、化工等行业。

本文将介绍回转窑的工作原理和结构，以便读者能够更好地了解和应用该设备。

正文内容：1. 工作原理1.1 烧成过程回转窑主要用于物料的烧成过程。

物料在回转窑内旋转，同时受到高温气体和火焰的作用，使其发生化学反应，最终得到所需的产品。

这一过程主要包括干燥、预热、煅烧和冷却等阶段。

1.2 热传导与传热回转窑通过热传导和传热来实现物料的烧成。

物料在回转窑内与高温气体和火焰接触，热能通过热传导传递到物料中。

同时，回转窑内设置有一系列的升温区、煅烧区和冷却区，通过不同区域的温度控制，实现物料的逐渐加热、煅烧和冷却。

1.3 燃烧系统回转窑的燃烧系统是实现高温气体和火焰的关键。

燃烧系统通常由燃烧器、燃烧室和燃烧辅助设备组成。

燃烧器将燃料和空气混合并点燃，产生高温火焰。

火焰通过燃烧室进入回转窑，与物料接触，完成烧成过程。

2. 结构组成2.1 窑筒回转窑的主体部分是窑筒，它由钢板焊接而成，具有一定的强度和刚度。

窑筒通常是圆筒形状，内部设置有一系列的隔板和升温带，用于控制物料的流动和加热过程。

2.2 驱动装置回转窑的驱动装置用于使窑筒旋转。

常见的驱动装置有齿轮传动、链传动和液压传动等。

驱动装置通常由电机、减速机和传动装置组成，能够提供足够的扭矩和转速，确保窑筒的正常运转。

2.3 冷却装置回转窑的冷却装置用于降低物料的温度。

冷却装置通常包括冷却风机、冷却管和冷却器等组件。

冷却风机将冷却空气引入回转窑，通过冷却管和冷却器与物料进行热交换，将物料的温度降低到合适的水平。

2.4 进料与出料装置回转窑的进料与出料装置用于物料的进出。

进料装置通常由进料斗和进料管组成，将物料均匀地送入回转窑。

出料装置通常由出料管和出料斗组成，将烧成后的物料从回转窑中取出。

2.5 辅助设备回转窑的辅助设备包括烟气处理系统、电气控制系统和安全保护系统等。

烟气处理系统用于处理回转窑产生的烟气，减少对环境的污染。

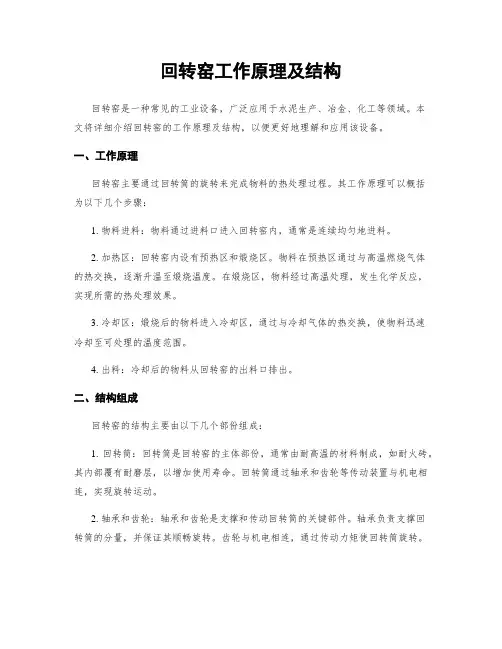

回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等领域。

本文将详细介绍回转窑的工作原理及结构，以便更好地理解和应用该设备。

一、工作原理回转窑主要通过回转筒的旋转来完成物料的热处理过程。

其工作原理可以概括为以下几个步骤：1. 物料进料：物料通过进料口进入回转窑内，通常是连续均匀地进料。

2. 加热区：回转窑内设有预热区和煅烧区。

物料在预热区通过与高温燃烧气体的热交换，逐渐升温至煅烧温度。

在煅烧区，物料经过高温处理，发生化学反应，实现所需的热处理效果。

3. 冷却区：煅烧后的物料进入冷却区，通过与冷却气体的热交换，使物料迅速冷却至可处理的温度范围。

4. 出料：冷却后的物料从回转窑的出料口排出。

二、结构组成回转窑的结构主要由以下几个部份组成：1. 回转筒：回转筒是回转窑的主体部份，通常由耐高温的材料制成，如耐火砖。

其内部覆有耐磨层，以增加使用寿命。

回转筒通过轴承和齿轮等传动装置与机电相连，实现旋转运动。

2. 轴承和齿轮：轴承和齿轮是支撑和传动回转筒的关键部件。

轴承负责支撑回转筒的分量，并保证其顺畅旋转。

齿轮与机电相连，通过传动力矩使回转筒旋转。

3. 进料装置：进料装置用于将物料均匀地送入回转窑内。

常见的进料装置有斗式进料器和螺旋进料器等。

进料装置的设计要保证物料的均匀进料，避免阻塞和过量进料等问题。

4. 燃烧装置：燃烧装置提供热能，使回转窑内的温度达到所需的热处理温度。

常见的燃烧装置有煤粉燃烧器、天然气燃烧器等。

燃烧装置的设计要考虑燃烧效率和热量控制等因素。

5. 冷却装置：冷却装置用于降低煅烧后物料的温度，以便进行后续处理。

常见的冷却装置有风冷器和水冷器等。

冷却装置的设计要保证冷却效果和能耗控制。

6. 出料装置：出料装置用于将冷却后的物料从回转窑中排出。

常见的出料装置有排料板和排料器等。

出料装置的设计要保证物料的顺利排出，避免阻塞和泄漏等问题。

三、应用领域回转窑广泛应用于水泥生产、冶金、化工等领域。

回转窑工作原理及结构引言概述：回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。

本文将详细介绍回转窑的工作原理及结构，以匡助读者更好地理解其运行机制。

一、回转窑的工作原理1.1 热传导原理：回转窑的工作原理基于热传导原理。

当窑筒内部加热时，热量通过窑筒内壁传导到物料上，使其升温。

物料在高温下发生化学反应，并逐渐转化为所需的产品。

1.2 内外壁传热：回转窑内外壁传热方式不同。

内壁传热主要通过辐射和对流传热，而外壁传热主要通过对流传热。

内外壁传热的不同方式使得回转窑内外温度分布不均，从而实现物料的热处理。

1.3 物料流动与混合：回转窑内的物料在转筒的作用下不断流动，并与热气体进行充分的混合。

这种流动与混合的过程有助于加快热量传递速度，提高物料的热处理效率。

二、回转窑的结构2.1 窑筒：回转窑的主体部份是由长筒形的窑筒组成，通常由钢板制成。

窑筒具有一定的倾角，以便物料在回转过程中顺利流动。

2.2 驱动装置：回转窑的转动是通过驱动装置实现的。

常见的驱动装置有齿轮传动和液压传动两种形式。

齿轮传动通常用于较小的回转窑，而液压传动适合于较大的回转窑。

2.3 冷却装置：为了控制回转窑内部的温度，回转窑通常配备了冷却装置。

冷却装置可以通过喷淋水或者循环水的方式，将窑筒内的温度降低到所需的范围。

三、回转窑的应用3.1 水泥生产：回转窑在水泥生产中起着至关重要的作用。

它可以将石灰石和黏土等原料煅烧成水泥熟料，并通过冷却装置进行降温，最终得到水泥产品。

3.2 冶金行业：在冶金行业中，回转窑主要用于矿石的焙烧和还原。

通过回转窑的高温处理，可以使矿石中的有害物质得到去除，并提高矿石的还原率。

3.3 化工行业：化工行业中的一些反应需要在高温条件下进行，回转窑可以提供所需的高温环境。

例如，回转窑可用于有机物的燃烧、催化剂的制备等。

四、回转窑的优势与挑战4.1 优势：回转窑具有体积大、处理能力强、适应性广等优势。

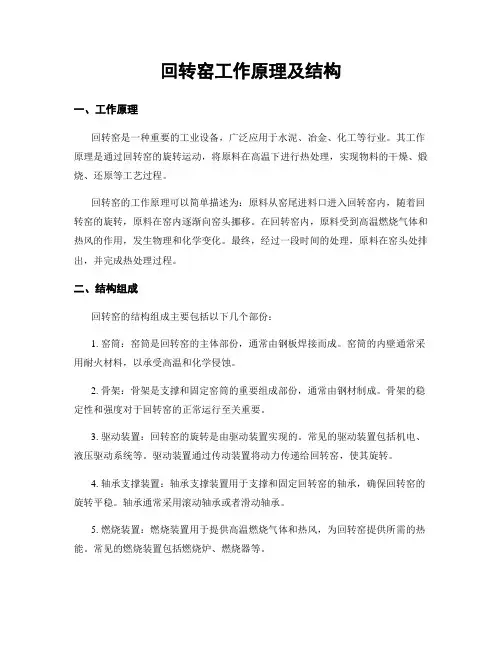

回转窑工作原理及结构一、工作原理回转窑是一种重要的工业设备，广泛应用于水泥、冶金、化工等行业。

其工作原理是通过回转窑的旋转运动，将原料在高温下进行热处理，实现物料的干燥、煅烧、还原等工艺过程。

回转窑的工作原理可以简单描述为：原料从窑尾进料口进入回转窑内，随着回转窑的旋转，原料在窑内逐渐向窑头挪移。

在回转窑内，原料受到高温燃烧气体和热风的作用，发生物理和化学变化。

最终，经过一段时间的处理，原料在窑头处排出，并完成热处理过程。

二、结构组成回转窑的结构组成主要包括以下几个部份：1. 窑筒：窑筒是回转窑的主体部份，通常由钢板焊接而成。

窑筒的内壁通常采用耐火材料，以承受高温和化学侵蚀。

2. 骨架：骨架是支撑和固定窑筒的重要组成部份，通常由钢材制成。

骨架的稳定性和强度对于回转窑的正常运行至关重要。

3. 驱动装置：回转窑的旋转是由驱动装置实现的。

常见的驱动装置包括机电、液压驱动系统等。

驱动装置通过传动装置将动力传递给回转窑，使其旋转。

4. 轴承支撑装置：轴承支撑装置用于支撑和固定回转窑的轴承，确保回转窑的旋转平稳。

轴承通常采用滚动轴承或者滑动轴承。

5. 燃烧装置：燃烧装置用于提供高温燃烧气体和热风，为回转窑提供所需的热能。

常见的燃烧装置包括燃烧炉、燃烧器等。

6. 冷却装置：冷却装置用于冷却回转窑内的物料和排出的热风。

常见的冷却装置包括冷却器、风机等。

7. 进料和排料装置：进料装置用于将原料送入回转窑，排料装置用于将处理后的物料从回转窑中排出。

进料和排料装置通常采用输送带、斗式提升机等。

三、工作参数回转窑的工作参数对于其正常运行和工艺效果具有重要影响。

常见的工作参数包括：1. 旋转速度：回转窑的旋转速度决定了物料在窑内停留的时间，对于不同工艺过程有不同的要求。

2. 倾角：回转窑的倾角决定了物料在窑内的运动轨迹和物料层厚度，对于热传导、物料均匀性等有影响。

3. 内径和长度：回转窑的内径和长度决定了窑的处理能力和物料的停留时间。

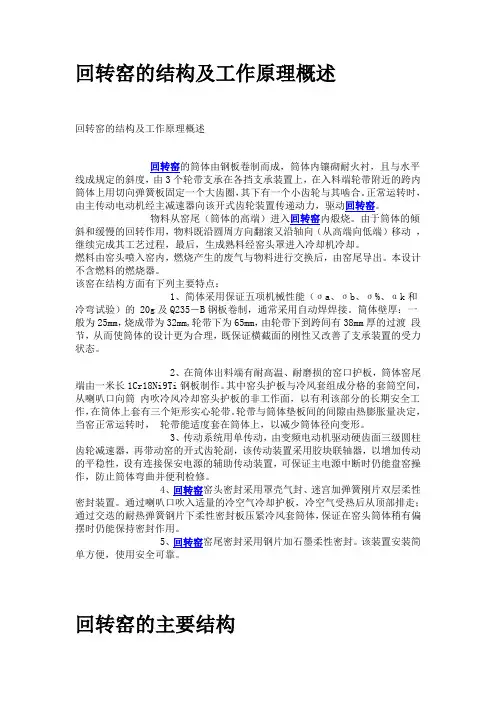

回转窑的结构及工作原理概述回转窑的结构及工作原理概述回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平线成规定的斜度，由3个轮带支承在各挡支承装置上，在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈，其下有一个小齿轮与其啮合。

正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。

物料从窑尾（筒体的高端）进入回转窑内煅烧。

由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向（从高端向低端）移动，继续完成其工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。

燃料由窑头喷入窑内，燃烧产生的废气与物料进行交换后，由窑尾导出。

本设计不含燃料的燃烧器。

该窑在结构方面有下列主要特点：1、简体采用保证五项机械性能（σa、σb、σ%、αk和冷弯试验）的 20g及Q235－B钢板卷制，通常采用自动焊焊接。

筒体壁厚：一般为25mm，烧成带为32mm,轮带下为65mm，由轮带下到跨间有38mm厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的刚性又改善了支承装置的受力状态。

2、在筒体出料端有耐高温、耐磨损的窑口护板，筒体窑尾端由一米长1Cr18Ni9Ti钢板制作。

其中窑头护板与冷风套组成分格的套筒空间，从喇叭口向筒内吹冷风冷却窑头护板的非工作面，以有利该部分的长期安全工作，在筒体上套有三个矩形实心轮带。

轮带与筒体垫板间的间隙由热膨胀量决定，当窑正常运转时，轮带能适度套在筒体上，以减少筒体径向变形。

3、传动系统用单传动，由变频电动机驱动硬齿面三级圆柱齿轮减速器，再带动窑的开式齿轮副，该传动装置采用胶块联轴器，以增加传动的平稳性，设有连接保安电源的辅助传动装置，可保证主电源中断时仍能盘窑操作，防止筒体弯曲并便利检修。

4、回转窑窑头密封采用罩壳气封、迷宫加弹簧刚片双层柔性密封装置。

通过喇叭口吹入适量的冷空气冷却护板，冷空气受热后从顶部排走；通过交迭的耐热弹簧钢片下柔性密封板压紧冷风套筒体，保证在窑头筒体稍有偏摆时仍能保持密封作用。

「回转窑的结构及工作原理概述」回转窑是一种重要的石化设备，主要用于生产水泥、石灰和其他物料的烧结。

在回转窑中，物料在高温下进行热处理，通过旋转机构使物料在窑内均匀受热，从而实现物料的烧结和热解过程。

以下将对回转窑的结构及工作原理进行概述。

一、回转窑的结构回转窑主要由筒体、托轮、支撑装置、驱动装置以及热气流系统等组成。

1.筒体：回转窑的筒体呈长圆筒状，通常由优质耐火材料制成。

筒体内部呈一定的倾斜角度，通常约为1-5度，这样可以使物料在窑内顺利滚动。

窑筒内部通常分为预热区、烧结区和冷却区。

2.托轮：托轮是回转窑的重要组成部分，用于支撑和带动回转筒体的旋转。

托轮通常由钢筋混凝土或铸钢等材料制成，通过托轮与筒体联接，运用驱动装置使整个筒体旋转。

3.支撑装置：支撑装置主要用于支撑和固定回转窑的筒体。

通常有滚动轴承和摩擦支撑两种形式。

滚动轴承是较常见的支撑装置，通过滚动轴承将筒体与托轮连接，使其能够顺畅地旋转。

摩擦支撑则是通过油石膏或其他耐磨材料的摩擦力来实现支撑。

4.驱动装置：驱动装置用于带动回转窑的旋转运动，通常由电机、减速器和传动轮等组成。

电机通过传动装置将动力传输给回转窑的轴心，从而实现筒体的旋转。

5.热气流系统：热气流系统用于提供燃料和空气等物质，使回转窑达到所需的高温。

燃料燃烧产生的高温烟气通过燃烧室喷入窑筒，与物料进行热交换。

二、回转窑的工作原理回转窑的工作原理主要是通过筒体的旋转和热气流的流动来实现物料的热处理。

1.物料进料：原料通过送料装置进入窑筒，从窑筒的一端加入。

2.预热区：物料在窑筒的进料端首先经过预热区，此时窑筒温度较低，物料开始升温，水分开始蒸发。

燃料燃烧产生的高温烟气经过预热区与物料进行热交换，从而使物料的温度逐渐升高。

3.烧结区：经过预热区后的物料进入烧结区，此时窑筒温度达到较高水平（约1300℃）。

物料在烧结区内进行热解和烧结过程，燃料燃烧产生的高温烟气通过烧结区与物料进行热交换，使物料逐渐烧结成球状颗粒。

回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于矿山、冶金、化工等行业，用于石灰、水泥、陶瓷等物料的烧结和煅烧过程。

本文将详细介绍回转窑的工作原理和结构。

一、工作原理回转窑的工作原理基于物料在高温下的热化学反应，通过旋转的筒体将物料进行加热和热处理。

其工作原理可以分为以下几个步骤：1. 物料进料：物料由进料口进入回转窑内，通常通过螺旋输送机或挡板输送机将物料均匀地送入窑体。

2. 热风进入：燃烧器燃烧燃料产生的高温热风经过窑头的风管进入回转窑内。

热风的进入有助于提供所需的热量，促进物料的热化学反应。

3. 物料加热：物料在回转窑内随着筒体的旋转逐渐升温。

高温热风和物料的接触使物料表面产生一层熔融状态的液相，促进物料的反应和热传导。

4. 热化学反应：物料在高温下进行热化学反应，例如水泥熟料的煅烧、石灰石的石灰化等。

这些反应会释放出大量的热量，进一步提高物料的温度。

5. 冷却排放：经过热化学反应后的物料逐渐冷却，最终从回转窑的出料口排出。

冷却过程可以通过引入冷风或水进行辅助，以降低物料的温度。

二、结构组成回转窑主要由以下几个部分组成：1. 窑体：窑体是回转窑的主体结构，通常由钢板或耐火材料制成。

窑体呈圆筒形，一端为进料口，一端为出料口。

窑体内部有一定数量的隔板，用于提高物料的热交换效果。

2. 驱动装置：驱动装置用于带动回转窑的旋转运动。

常见的驱动装置有齿轮传动和液压传动两种。

齿轮传动通常由电机、减速器和齿轮组成，通过传动装置将动力传递给回转窑。

3. 轮带和支撑装置：回转窑的轮带和支撑装置用于支撑和保持窑体的稳定运行。

轮带通常由钢制而成，通过滚动摩擦与回转窑的轮圈接触，使窑体能够顺利旋转。

4. 冷却装置：冷却装置用于降低回转窑内物料的温度，防止物料过度热化和结块。

常见的冷却装置有冷风机和水冷装置。

冷风机通过引入冷风进行物料的自然冷却，水冷装置则通过喷淋水进行冷却。

5. 烟气处理装置：烟气处理装置用于处理回转窑产生的废气和粉尘。

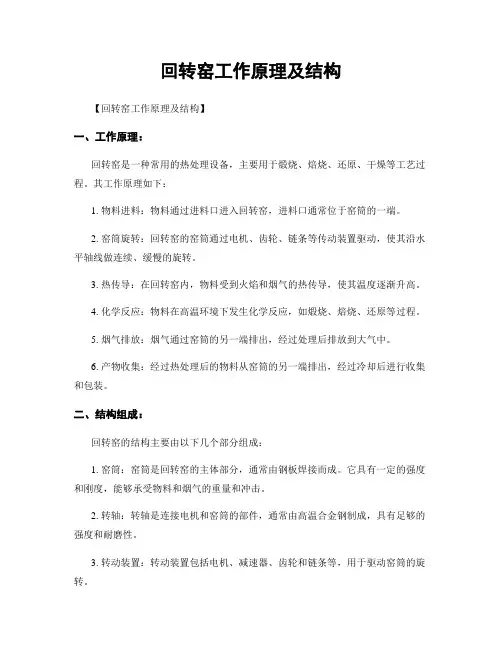

回转窑工作原理及结构【回转窑工作原理及结构】一、工作原理：回转窑是一种常用的热处理设备，主要用于煅烧、焙烧、还原、干燥等工艺过程。

其工作原理如下：1. 物料进料：物料通过进料口进入回转窑，进料口通常位于窑筒的一端。

2. 窑筒旋转：回转窑的窑筒通过电机、齿轮、链条等传动装置驱动，使其沿水平轴线做连续、缓慢的旋转。

3. 热传导：在回转窑内，物料受到火焰和烟气的热传导，使其温度逐渐升高。

4. 化学反应：物料在高温环境下发生化学反应，如煅烧、焙烧、还原等过程。

5. 烟气排放：烟气通过窑筒的另一端排出，经过处理后排放到大气中。

6. 产物收集：经过热处理后的物料从窑筒的另一端排出，经过冷却后进行收集和包装。

二、结构组成：回转窑的结构主要由以下几个部分组成：1. 窑筒：窑筒是回转窑的主体部分，通常由钢板焊接而成。

它具有一定的强度和刚度，能够承受物料和烟气的重量和冲击。

2. 转轴：转轴是连接电机和窑筒的部件，通常由高温合金钢制成，具有足够的强度和耐磨性。

3. 转动装置：转动装置包括电机、减速器、齿轮和链条等，用于驱动窑筒的旋转。

4. 密封装置：密封装置用于防止烟气和物料的泄漏，通常包括机械密封和气体密封两种形式。

5. 烟气处理系统：烟气处理系统包括除尘器、脱硫装置、脱硝装置等，用于净化烟气，保护环境。

6. 进料和出料装置：进料和出料装置通常由斗式输送机、螺旋输送机等组成，用于物料的进出。

7. 冷却装置：冷却装置用于对热处理后的物料进行降温，通常采用风冷或水冷方式。

8. 控制系统：控制系统用于监控和控制回转窑的运行参数，如转速、温度、压力等。

三、应用领域：回转窑广泛应用于冶金、建材、化工、环保等行业，具体包括以下几个方面：1. 水泥工业：回转窑主要用于水泥熟料的煅烧过程，将生料在高温下进行煅烧，使其转变为熟料。

2. 冶金工业：回转窑用于冶金矿石的焙烧和还原过程，如铁矿石的还原、镍矿石的焙烧等。

3. 化工工业：回转窑可用于化工原料的煅烧、焙烧、干燥等过程，如石油焦的煅烧、石膏的煅烧等。

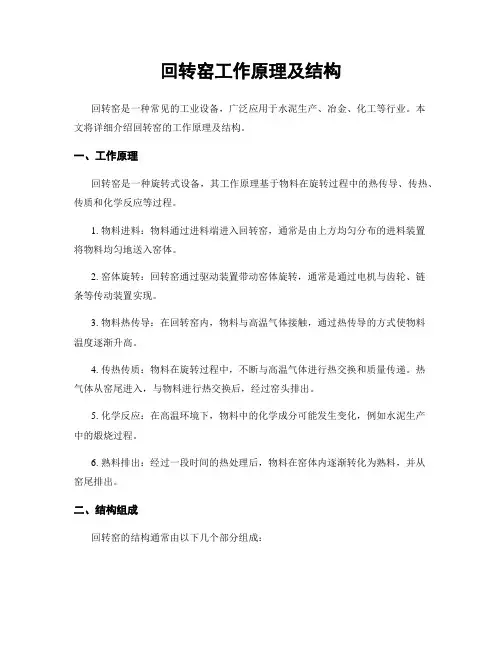

回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。

本文将详细介绍回转窑的工作原理及结构。

一、工作原理回转窑是一种旋转式设备，其工作原理基于物料在旋转过程中的热传导、传热、传质和化学反应等过程。

1. 物料进料：物料通过进料端进入回转窑，通常是由上方均匀分布的进料装置将物料均匀地送入窑体。

2. 窑体旋转：回转窑通过驱动装置带动窑体旋转，通常是通过电机与齿轮、链条等传动装置实现。

3. 物料热传导：在回转窑内，物料与高温气体接触，通过热传导的方式使物料温度逐渐升高。

4. 传热传质：物料在旋转过程中，不断与高温气体进行热交换和质量传递。

热气体从窑尾进入，与物料进行热交换后，经过窑头排出。

5. 化学反应：在高温环境下，物料中的化学成分可能发生变化，例如水泥生产中的煅烧过程。

6. 熟料排出：经过一段时间的热处理后，物料在窑体内逐渐转化为熟料，并从窑尾排出。

二、结构组成回转窑的结构通常由以下几个部分组成：1. 窑体：窑体是回转窑的主体部分，通常由钢板焊接而成。

窑体内部覆有耐火材料，以承受高温和化学腐蚀。

2. 轴承支撑装置：用于支撑和固定回转窑的轴承，以确保窑体的平稳旋转。

3. 驱动装置：通常由电机、齿轮和链条等组成，用于带动回转窑的旋转。

4. 转轮装置：用于支撑和平衡窑体的重量，并减少摩擦阻力。

5. 进料装置：用于将物料均匀地送入回转窑，通常由斗式输送机、螺旋输送机等组成。

6. 排料装置：用于将熟料从窑尾排出，通常由排料板和排料筒等组成。

7. 冷却装置：用于对热处理后的物料进行冷却，通常是通过与冷却气体的接触实现。

8. 热风炉：用于提供高温气体，通常是通过燃烧煤、油或天然气等燃料产生热能。

三、应用领域回转窑广泛应用于水泥生产、冶金、化工等行业。

具体应用包括：1. 水泥生产：回转窑是水泥生产中煅烧过程的核心设备，用于将原料中的石灰石和粘土等物质煅烧成熟料。

2. 冶金行业：回转窑可用于冶金行业中的焙烧过程，例如铁矿石的还原焙烧和镍矿的煅烧等。
