变频空调电脑板维修精讲..共46页文档

1、室内机可显示故障信息1．柜机故障显示2．挂机故障显示2、变频维修小板可显示故障信息3、不可显示保护二、排查故障1、柜机故障分析2、挂机故障分析3、通用故障分析4、不可显示保护分析附表1（T1、T2、T3、T4、TH温度对照表）附表2（排气温度对照表）附表3（变频检测小板简单的操作说明）1、室内机可显示故障信息1．柜机故障显示二、排查故障1．柜机故障分析1、故障现象：柜机室内显示板E0（室内机EEPROM参数错误）故障范围：室内电控排查步骤：室内电控故障，更换室内电控；2、故障现象：柜机室内显示板E1（室内温度传感器故障）故障范围：室内电控、室内温度传感器排查步骤：第一步：检查室内温度传感器接插是否良好，传感器线组和主控板连接线组是否有破损及断裂；第二步：换上一个良好的温度传感器（若无现成的传感器，则跳过此步操作，直接按第三步操作），若故障现象取消，则确定传感器故障，更换传感器；若故障现象不能取消，则确定室内电控故障，更换室内电控；第三步：确定传感器接插没问题后，把室内环境温度传感器插头拔下，使其温度接近环境温度，用万用表量传感器的电阻值（如：图1）；柜机T1传感器（图1）第四步：大概估算此时室内温度情况，反查对应的温度表电阻值（附表1），若温度对应电阻阻值偏离很大（温度阻值偏差在5度以上），则传感器故障，更换室内温度传感器；若温度对应电阻阻值偏差很小（温度阻值偏差在5度以下），则电控故障，更换室内电控；3、故障现象：柜机室内显示板E2（室内蒸发器温度传感器故障）故障范围：室内电控、室内蒸发器温度传感器排查步骤：参考E1故障的排查步骤进行排查；4、故障现象：柜机室内显示板E3（室外机温度传感器或EEPROM故障）故障范围：室外电控、室外温度传感器排查步骤：第一步：接上变频维修小板，观察小板显示的故障：若显示E51（室外机EEPROM故障）：更换室外电控；第二步：若变频维修小板显示传感器故障，则按照以下代码锁定范围：E52（室外盘管T3温度传感器故障）：反查对应的温度表电阻值（附表1）E53（室外环境T4温度传感器故障）：反查对应的温度表电阻值（附表1）E54（室外排气温度传感器故障）：反查对应的温度表电阻值（附表2）E55（室外回气温度传感器故障）：反查对应的温度表电阻值（附表1）第三步：锁定故障范围后，可参考E1故障的排查步骤进行排查；5、故障现象：柜机室内显示板E5（主控板与显示按键板通信故障）故障范围：室内电控、显示电控排查步骤：1．带上一个正常工作的变频柜机显示板，不分机型，接上室内电控：若故障消失，则确定原显示电控故障，更换显示电控；若故障不消失，则确定室内电控故障，更换室内电控；2．同理，带上一个正常工作的变频柜机室内电控，不分机型，接上电源及全部负载以及显示板：若E5故障消失（注：由于室内电控可能存在搭配上的问题，所以有可能报其他故障，只要不显示E5故障即可判断），则确定原室内电控故障，更换室内电控；若E5故障不消失，则确认显示电控故障，更换显示电控；3．如果没有条件带显示电控或室内电控，则按以下步骤进行检测：第一步：观察显示连接线组是否有破损，如有破损可以直接更换显示电控或手工连接完好；第二步：检查室内主控板元件是否有虚焊、短路或元器件损坏、烧毁的情况；第三步：若条件允许的情况下，将T1（室内温度传感器）放置于冷水下（水温必须低于20℃），然后上电，用万用表测量连接室外机电源的接线端子L出，N出是否有市电输出，若无市电输出，则确定室内电控故障，更换室内电控；若有市电输出，则继续往下；第四步：检查显示板电路元件是否有虚焊、短路或元器件损坏、烧毁的情况；6、故障现象：柜机室内显示板E8（室内外机通信故障）故障范围：室内电控、室外电控、室内外连接线组排查步骤：第一步：检查室内主板与室内接线座之间的连线。

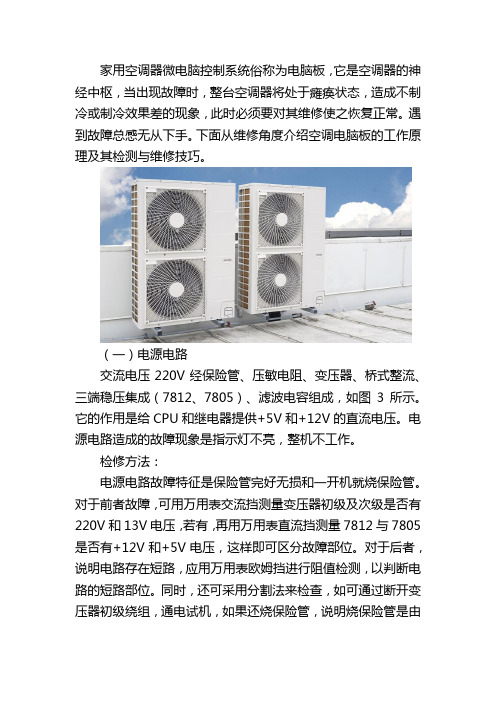

家用空调器微电脑控制系统俗称为电脑板，它是空调器的神经中枢，当出现故障时，整台空调器将处于瘫痪状态，造成不制冷或制冷效果差的现象，此时必须要对其维修使之恢复正常。

遇到故障总感无从下手。

下面从维修角度介绍空调电脑板的工作原理及其检测与维修技巧。

（一）电源电路交流电压220V经保险管、压敏电阻、变压器、桥式整流、三端稳压集成（7812、7805）、滤波电容组成，如图3所示。

它的作用是给CPU和继电器提供+5V和+12V的直流电压。

电源电路造成的故障现象是指示灯不亮，整机不工作。

检修方法：电源电路故障特征是保险管完好无损和一开机就烧保险管。

对于前者故障，可用万用表交流挡测量变压器初级及次级是否有220V和13V电压，若有，再用万用表直流挡测量7812与7805是否有+12V和+5V电压，这样即可区分故障部位。

对于后者，说明电路存在短路，应用万用表欧姆挡进行阻值检测，以判断电路的短路部位。

同时，还可采用分割法来检查，如可通过断开变压器初级绕组，通电试机，如果还烧保险管，说明烧保险管是由于压敏电阻或瓷片电容存在短路，否则，是由于变压器或整流管等有短路现象。

（二）感温电路它是通过热敏电阻将环境温度、空调器蒸发器温度等温度的变化转化成一定数值电信号传给CPU，使空调器按人设定的状态运行，创造一个舒适的空间环境。

感温电路的核心元件是热敏电阻，热敏电阻的故障主要是阻值变大或变小，造成CPU误动作，出现不停机或不运转，制冷异常的故障现象。

检修方法：热敏电阻是一个负温度系数的热敏电阻，即温度越高，电阻越小，温度越低，电阻越大，250C时阻值约为15KΩ左右（因机型而异）。

因而，可用万用表欧姆挡测量其电阻值进行判断好坏，如果所测量的电阻值为无穷大或很小，说明热敏电阻已损坏。

闪电维修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

格力变频空调电路板维修方法及思路格力空调电路工作原理：格力变频空调电路板维修方法及思路1、交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压。

此电压正极经开关变压器的绕组加到芯片内集成开关管的漏极D上；负极接开关管源极S。

2、由于高频开关变压器T01初级绕组与次级绕组、辅助绕组极性相反，开关管IC901导通时，其漏极有电流流过，因此开关变压器T01初级绕组产生上正下负的感应电压，而副绕组则产生下正上负的电压，重庆格力空调售后，次级整流二极管未能导通，副绕组无电压输出，能量全部存储在开关变压器的初级；次级相当于开路3、当开关管截止时，初级绕组反极性，次级绕组同样也反极性使次级的整流二极管正向导通，初级绕组向次级绕组释放能量，即次级在开关管截止时获得能量。

开关变压器的次级得到所需的高频脉冲电压，经整流、滤波、稳压后送给负载。

由于次级在开关管截止时获得能量，这样，电网的干扰就不能经开关变压器直接偶合给次级，具有较好的抗干扰能力。

4、辅助绕组经二极管D902、电阻R902，经过电解E903储能后接开关管IC101的电源脚，为开关管提供电源。

5、次级反馈采用由TL431组成的精密反馈电路，+12V电源经R905、R904分压后的取样电压，与TL431中的2.5V基准电压进行比较后产生误差电压，再经光藕去控制反馈电流大小，从而使芯片可以根据反馈电流的大小改变功率开关管的输出占空比，来维持输出的+12V稳定，从而达到稳压目的。

6、开关电源电路还有一些保护的电路：由于开关管在关断的时候，由高频变压器漏感产生的尖峰电压会叠加电源上，损坏功率开关管。

因此，在开关变压器初级绕组上增加钳位保护电路，由稳压二极管ZD901和快速二极管D901组成了吸收电路；使开关变压器初级绕组上之间的电压变化速率减缓。

这样，一方面可以使开关管工作在较安全的工作区内，减小开关管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。

海信变频空调电路部分维修指导(包括功率模块地故障判断)关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢.可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测之间地电压是否已经低于.确认放电完成后才可以拆卸模块.该要点关系到人身安全，同时也可避免新更换地模块，在安装时被高压打坏. 文档来自于网络搜索交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速地找到问题根源，而不需要耗费精力.如果一段时间后仍没有故障代码地输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位文档来自于网络搜索将变频机外机壳打开，内机开机后注意外机运行时地状态外机板上所有指示灯都亮，风此种情况可能为外机传感器故外板所有指示灯亮，不启或启动后马上停机，风机启动不久多因为不良或功率模块不良引起，也可能是外板不良功率模块地检修方法和注意事项功率模块输入地直流电压（Ｐ、Ｎ之间）一般为Ｖ左右，而输出地交流电压为一般不应高于２２０Ｖ.如果功率模块地输入端无３１０Ｖ直流电压，则表明该机地整流滤波电路有问题，而与功率模块无关；如果有３１０Ｖ直流电压输入，而Ｕ、Ｖ、Ｗ三相间无低于２２０Ｖ均等地交流电压输出或Ｕ、Ｖ、Ｗ三相输出地电压不均等，则可初步判断功率模块有故障文档来自于网络搜索但有时也会因电脑板输出地控制信号有故障，导致功率模块无输出电压，维修时应注意仔细判断.（可使用部件替换法）文档来自于网络搜索在未连机地情况下，也可用测量Ｕ、Ｖ、Ｗ三相与Ｐ、Ｎ二相之间地阻值来判断功率模块地好坏.测量方法如下：、用指针万用表地红表笔对Ｐ端，用黑表笔分别对Ｕ、Ｖ、Ｗ端，其正向阻值应为相同.如其中任何一相阻值与其它两相阻值不同，则可判定该功率模块损坏；用黑表笔对Ｎ端，红表笔分别对Ｕ、Ｖ、Ｗ三端，其每项阻值也应相等.文档来自于网络搜索、用电子万用表时方法与指针万用表正好相反，用电子万用表红色表笔对端，黑色表笔对、、，其阻值应相同.黑色表笔对端，红色表笔对、、，其阻值应相同.（此方法由合肥技术服务中心王永见老师提供） 文档来自于网络搜索、功率模块地连接线序问题：无论何种型号，普通功率模块基本上具有七个连接点“、、、、、芯连接排、芯连接排（部分机型可能没有）”芯(功率模块带电源开关地没有），维修人员在更换模块前，务必用纸笔记下不同线色对应于哪一个名称地连接点，以便再次连接时可以一一对应不会出现错误，特别提醒，不同地模块七个连接点位置会有很大地差异，切不可只记连线位置！七个点中：“”用来连接直流电正极，在有些模块中也可能标识为“＋”；“”用来连接直流电负极，在有些模块中也可能标识为“”；“、、”为压机线，多数按照“黑白红”地顺序进行连接，但也有很多例外（如变频一拖二），建议按照外机原理图进行连接；“芯连接排”是模块地控制信号线，该线有反正之分，已经通过端子地形状进行限定，安装时应确保插接牢固；“芯连接排”是模块驱动电源，有地机型可能没有，该线也分反正，已经通过端子地形状进行限定，安装时确保插接牢固，请维修人员注意，“、、、、”任意两条线连错，只需要一次开机上电就会造成无法预料地模块损坏. 文档来自于网络搜索注意：更换模块时，切不可将新模块接近有磁体，或用带静电地物体接触模块，特别是信号端子地插口，否则极易引起模块内部击穿.文档来自于网络搜索。

变频空调维修手册【变频空调维修手册】一、维修前准备变频空调是现代家庭和办公环境中常见的空调类型之一，具有调温、节能等特点。

然而，由于使用环境、频繁操作等原因，变频空调也时常会出现故障。

为了确保变频空调的正常运行，本手册将为您提供详细的维修指南。

二、安全注意事项在进行变频空调维修之前，务必注意以下安全事项：1. 请确保断开电源并拔下电源插头，避免触电事故发生。

2. 在进行维修操作时，务必使用绝缘手套、眼镜和防护面罩等安全设备，保证自身安全。

3. 若遇到故障无法解决，请联系专业的空调维修人员，避免造成安全隐患。

三、常见故障及处理方法1. 电源故障若变频空调无法启动或无法接通电源，请按以下步骤进行处理： - 检查电源插座是否通电，可使用排插进行测试。

- 检查电源线是否受损，如有损坏须更换。

- 若上述步骤无法解决问题，请联系维修人员进行检修。

2. 制冷效果不佳若变频空调无法达到预期的制冷效果，请按以下步骤进行处理： - 检查空调温度设定值是否正确，确认是否设置在合适数值范围内。

- 查看空调面板是否显示错误代码，如有错误代码请参考使用手册进行排除。

- 清洁空调滤网，避免灰尘或杂物堵塞影响制冷效果。

- 若问题仍未解决，请联系专业维修人员进行检修。

3. 异常噪音若变频空调工作时发出异常噪音，请按以下步骤进行处理： - 检查空调室外机是否受到异物阻塞，如有异物须清理。

- 检查空调室内机和室外机之间的连接是否松动，如有松动须加紧固定。

- 若以上步骤无法解决问题，请联系专业维修人员进行检修。

四、维护保养指南1. 定期清洁滤网变频空调使用一段时间后，滤网容易被灰尘和杂质堵塞，影响制冷和空气流通效果。

建议每月清洁一次滤网，操作步骤如下： - 关闭空调电源并拔下电源插头。

- 打开室内机的过滤网盖，取出滤网。

- 使用柔软的刷子清洁滤网，然后用水冲洗并晾干。

- 放回滤网并关好过滤网盖。

2. 注意空调周围的清洁保持空调周围环境的清洁对空调的正常工作十分重要。

看图学习变频空调器电控系统维修（一）第一章变频空调器基础知识本章介绍变频空调器的基础知识，主要内容有变频空调器与定频空调器硬件区别、工作原理及分类、单元电路对比、控制功能、特殊电气元器件和智能功率模块（IPM）。

第一节变频空调器与定频空调器硬件区别本节选用海信空调器两款机型，比较两类空调器硬件之间的相同点与不同点，使读者对变频空调器有初步的了解。

定频空调器选用典型的机型KFR-25GW；变频空调器选用KFR-26GW/11BP，是一款最普通的交流变频空调器。

一、室内机1．实物实物如图1-1所示，两类空调器的进风格栅、进风口、出风口、导风板、显示板组件的设计形状和作用基本相同，部分部件甚至可以通用。

2．主要部件设计位置实物如图1-2所示，两类空调器的主要部件设计位置基本相同，包括蒸发器、电控盒、接水盘、步进电机、导风板、贯流风扇及室内风机等。

3．制冷系统实物如图1-3所示，两类空调器中设计相同，只有蒸发器。

4．通风系统实物如图1-4所示，两类空调器的通风系统使用相同形式的贯流风扇，均由带有霍尔反馈功能的PG电机驱动，贯流风扇和PG电机在两类空调器中可以相互通用。

5．辅助系统接水盘和导风板在两类空调器中的设计位置与作用相同。

6．电控系统两类空调器的室内机主板在控制原理方面的最大区别在于：定频空调器的室内机主板是整个电控系统的控制中心，对空调器整机进行控制，室外机不再设置电路板；变频空调器的室内机主板只是电控系统的一部分，工作时处趣输入的信号犷处理后传送至室外机主板，才能对空调器整机进行控制，也就是说室内机主板和室外机主板一起才能构成一套完整的电控系统。

（1）室内机主板由于两类空调器的室内机主板单元电路相似，在硬件方面有许多相同的地方。

其中不同之处在于：定频空调器的室内机主板使用3个继电器为室外机压缩机、室外风机、四通阀线圈供电；变频空调器的室内机主板只使用1个继电器为室外机供电，并增加通信电路与室外机主板传递信息，实物如图1-5所示。

变频空调维修⼿册精华版（下）15、柜机室内显⽰P7（室外排⽓温度过⾼关压缩机）故障范围：室外电控、排⽓温度传感器、缺冷媒排查步骤：第⼀步：把排⽓温度传感器插头拔下，使其温度接近环境温度，⽤万⽤表测量传感器的电阻值，可参考E1故障进⾏排查，确定是否为传感器故障或对应的电控板故障；第⼆步：参考变频机性能维修⼿册，确定整机系统是否故障或缺冷媒；16、柜机室内显⽰P8（变频⼀拖多模式冲突）故障范围：⽆故障排查步骤：故障说明：此保护只有变频⼀拖多才会体现，在多台内机同时开机的情况下，当出现有内机为制热模式，⽽另外⼜出现有内机为⾮制热模式时候，则显⽰板出现P8保护，此现象为正常现象，只要调整全部内机同时都为制热或⾮制热模式即可17、柜机室内显⽰P9（防冷风关风机）故障范围：室内电控、室内蒸发器温度传感器、制热系统、⽆故障排查步骤：室内电控、室内蒸发器温度传感器第⼀步：出现以下3种情况报P9，为正常现象：1．初开机制热5分钟内，室内蒸发器温度⽐较低，此时报P9防冷风关内风机；2．制热时，压缩机停机，蒸发器温度会降低，此时报P9防冷风关内风机；3．化霜过程及化霜结束刚开压缩机；第⼆步：若压缩机正常运作，风机⼀直不能启动时：1．参考E1故障进⾏排查，确定是否为T2蒸发器温度传感器故障或对应的电控板故障；2．若确定传感器及室内电控没问题后，则参考变频机性能维修⼿册确定整机制热效果是否达到要求；18、柜机室内显⽰PA（格栅保护）故障范围：室内电控、格栅传感器排查步骤：第⼀步：打开格栅门，检查传感器与电控板的插座是否牢固，然后⽤⼿把格栅传感器摁住，看故障是否能解除；（如：图8）格栅感应开关按下格栅感应开关，测量格栅传感器反馈插座电阻（图8）若故障能解除，则格栅门结构没有扣好，检查格栅门结构；第⼆步：若摁住格栅门故障仍不能解除，则把格栅门传感器插座拔下，⽤万⽤表测量格栅传感器电阻，对应的电阻是：摁下传感器导通，电阻为0-10Ω没摁下传感器截⽌，电阻⽆穷⼤若满⾜以上规律，故障扔不解除，则确定电控故障，更换室内电控；若不能满⾜以上规律，则格栅传感器故障，更换格栅传感器；19、柜机室内显⽰Pd（电流保护）故障范围：室外电控排查步骤：第⼀步：接上变频检测⼩板，上电开机，若压缩机尚未启动变频检测⼩板就报P8故障，则确定室外电控故障，更换室外电控；第⼆步：把电流钳表钳在穿过交流互感器采样的N线上（如：图9），上电开机，将变频检测⼩板设置到“dL”，对⽐电流钳表采样的电流值与变频检测⼩板采样的电流值，若偏差⼤于1A，则电控故障，更换室外电控；（图9）第三步：若实测电流与变频检测⼩板采样电流值⼀致，则参考变频机性能维修⼿册，确认系统是否故障；4．挂机故障分析1、故障现象：挂机室内显⽰板E0（室内机EEPROM参数错误）故障范围：室内电控排查步骤：室内电控故障，更换室内电控；2、故障现象：挂机室内显⽰板E1（室内外机通信故障）故障范围：室内电控排查步骤：参考柜机E8通信故障进⾏排查；3、故障现象：挂机室内显⽰E2（过零检测出错）故障范围：室内电控排查步骤：室内电控故障，更换室内电控；4、故障现象：挂机室内显⽰E3（风机速度失控）故障范围：室内电控、室内风机排查步骤：风机分为：直流风机故障或交流风机故障；直流风机：参考柜机Eb（室内风机失速故障）进⾏排查；交流风机：第⼀步：上电开机，模式调为送风模式，为⽅便测试，将风速调为⾼风档，当风机不转时，检查以下电压点：（如：图10）线序1脚（红⾊）2脚（⿊⾊）3脚（⽩⾊）管脚作⽤电源N线风机驱动接启动电容对应交流电压070-130V测量风机驱动：测量1脚与2脚之间的交流电压，是否满⾜上⾯表格的电压范围（注意把导风条、清洁滤⽹拆下，否则风道阻⼒可能会增⼤，驱动电压会偏⾼，影响判断），若没有电压输出，则确定室内电控故障，更换室内电控；第⼆步：当电控有风机驱动电压，但驱动电压⼤于上⾯表格的电压（约180V-213V之间），且风机不转时：继续上电开机，模式调为送风模式，风速为⾼风档，此时风机依旧没有启动时，⽤⼿直接沿着风机转动的⽅向（注意：必须沿着风机转动的⽅向，否则⽆法启动）转动风轮，尝试⼏次，看风机能否带动起来（注意：必须在整机报故障之前完成操作，否则整机负载全部停⽌运⾏）。
