流量比例阀工作原理
流量比例阀是一种用于控制流体流量比例的阀门装置。
其工作原理主要包括以下几个方面：
1. 结构原理：流量比例阀由两个并联的单向阀组成，每个单向阀都有一个调节孔，可通过调节孔的开合程度来调整阀门的开启情况。
2. 工作原理：当流体通过阀门时，先经过一个单向阀。
根据调节孔的开合程度，单向阀只允许一定比例的流体通过，其余的流体将会被阻挡。
通过调节两个单向阀的调节孔，可以控制两个通道的流量比例。
3. 控制方式：流量比例阀通常由液压装置或气动装置来控制。
通过操纵液压或气动调节装置，可以改变单向阀的调节孔的开合程度，进而实现对流量比例的精确控制。
4. 应用范围：流量比例阀广泛应用于需要精确控制流体流量比例的系统中，如化工工艺、液压系统、空调系统等。
它可以根据实际需求，调整两个通道的流量比例，以满足不同的工作要求。
总的来说，流量比例阀通过调节单向阀的调节孔来控制两个通道的流量比例，从而实现精确的流量控制。
它的工作原理简单可靠，应用广泛，对于需要精确控制流体流量比例的系统具有重要作用。
中国科技期刊数据库 科研2015年26期 223基于PWM 技术的比例电磁阀的控制方法胡 森 杨 阳 廉 彬沈阳航天新光集团有限公司，辽宁 沈阳 110086摘要：本文在对比例电磁阀工作原理进行分析的基础上，建立比例电磁阀线圈电流的数学模型设计一种通过脉宽调制(PWM)技术控制比例电磁阀阀芯开口的方法。
通过产生一定频率的 PWM 信号，在不改变频率的前提下调节该 PWM 波的占空比，获到适当的输出电流，然后将电流放大加载到比例电磁阀线圈上，进而控制管路内流量变化，最后得到不同的雾滴粒径和速度。
根据植株病虫害的具体情况，调节系统参数，提高雾滴沉积率，改善喷雾效果。
关键词：变量喷雾；比例电磁阀；脉冲宽度调制(PWM)；功率放大电路 中图分类号：TH137.52 文献标识码：A 文章编号：1671-5780(2015)26-0223-021 引言中国是一个农业大国，农业机械化与精准农业水平技术需要改进。
在农作物病虫害防治过程中，农药使用率低、残留量大，环境严重污染和毒害要求运营商严重的问题亟待解决。
变量喷施任务主要包括三方面的关键技术：检测技术、 喷施算法优化及精量喷雾实施阶段。
前两个方面相关技术比较成熟， 对实施阶段的研究相对较少。
在实施阶段改善雾化效果的方法有风送式提高沉积率、 使用化学助剂、 静电喷雾等。
以上方法需要在基本的喷雾系统中增加设备， 经济性差， 难以推广。
以往研究表明： 喷头尺寸及管线内液体压力影响雾滴粒径， 管线内液体压力影响雾滴速度本文通过溢流阀调节管线内液体压力， 通过调PWM 占空比调节流量， 选择适当的喷头， 使雾滴粒径及速度得到控制， 提高雾滴沉积率及利用率， 改善喷雾质量。
2 系统结构本试验平台基于文献中的结构有改进， 如图1所示。
药液混合均匀后， 在电机和泵的作用下经过液压管路传送至喷头。
在选定喷头的情况下， 通过控制管路流量及压力， 可以改变雾化特性 (包括液滴速度、 液滴粒径以及喷雾角) 达到改善喷雾效果。
比例流量阀的工作原理及结构比例流量阀是一种常见的工业控制阀门，其主要作用是控制流体的流量，使其达到预定的比例。
该阀门的工作原理基于流体的控制原理，其结构也比较简单。
下面我们来详细了解一下比例流量阀的工作原理及结构。
工作原理：比例流量阀的工作原理基于阀门的开度和流体流量之间的关系。
当阀门开度增大时，流体流量也会相应地增大。
因此，可以通过控制阀门的开度来实现对流体流量的控制。
这种控制方式被称为比例控制，因为阀门的开度和流体流量之间的关系是线性的，即两者之间存在一个固定的比例关系。
比例流量阀的控制方式一般是电动或气动控制。
在电动控制中，阀门的开度由电机驱动，通过控制电机的转速来实现对阀门的控制。
在气动控制中，阀门的开度由气动执行器驱动，通过控制气动执行器的气压来实现对阀门的控制。
结构：比例流量阀的结构比较简单，主要由阀体、阀芯、阀座、阀盖等部件组成。
其中，阀体是阀门的主要部件，其内部通道与管道连接，流体通过阀体进入阀门。
阀芯是阀门的控制部件，通过控制阀芯的运动来实现对阀门的控制。
阀座是阀门的密封部件，防止流体泄漏。
阀盖则用于固定阀体和阀芯等部件。
在比例流量阀的结构中，阀芯是最关键的部件。
其结构一般分为单阀芯和双阀芯两种。
单阀芯结构简单，但是控制精度较低。
双阀芯结构复杂，但是控制精度较高。
比例流量阀还可以根据需要进行多种组合，如将多个比例流量阀串联或并联，以实现更复杂的控制功能。
总结：比例流量阀是一种常见的工业控制阀门，其工作原理基于阀门的开度和流体流量之间的线性关系，通过控制阀门的开度来实现对流体流量的控制。
比例流量阀的结构比较简单，主要由阀体、阀芯、阀座、阀盖等部件组成。
其中，阀芯是最关键的部件，其结构分为单阀芯和双阀芯两种。
比例流量阀还可以根据需要进行多种组合，以实现更复杂的控制功能。
6。

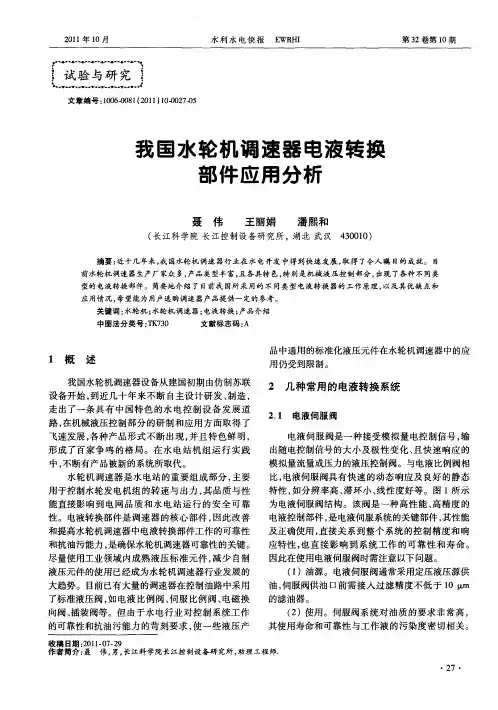

专题研究6.1液压伺服阀、比例阀、数字阀在水轮机调节行业中的应用6.1.1 概况为满足大吨位操作功的需要，水轮机调速系统的执行机构往往由液压系统构成。
尽管液压传动已经历了很长的发展历史，然而，现代电液随动技术在水轮机调速器中的应用历史也只不过短短数十年的时间。
就现代电液随动技术的发展进程而言，其历史可追溯到二战后期，1940年底在飞机上首先出现了电液伺服系统，其滑阀由伺服电机驱动，伺服电机惯量很大，成了限制系统动态特性的主要环节。
直到20世纪50年代后期才出现以永磁力矩马达－喷嘴挡板阀为先导级的伺服阀，使电液伺服系统成为当时响应最快、控制精度最高的随动系统。
20世纪60年代后期随着各种结构电液伺服阀的相继问世，电液伺服系统已逐渐成为武器、航空、航天自动控制以及一部分民用工业设备自动控制的重要组成部分；此时在水轮机调速器中也出现过电液伺服系统的少量尝试。
但是，由于电液伺服阀对油液清洁度要求十分苛刻，制作成本与维护费用较高，系统能耗也大，难以在一般民用工业领域得到广泛应用。
因此，人们迫切希望开发一种可靠、廉价，控制精度和响应特性均能满足一般工业设备实际需要的电液控制技术，这就是上世纪60年代末以来工业伺服技术和电液比例技术得以发展的背景。
工业伺服阀的主要特点是：以高性能伺服阀为基础，增大电气－机械转换环节的输出功率，适当简化阀的结构，着重改善阀的耐油污能力，并降低制作成本。
比例阀则是以传统工业用液压阀为基础，采用可靠、廉价的模拟式电气－机械转换组件和与之相应的阀内结构设计，从而获得对油质要求与一般工业阀相同、廉价、阀内压力损失低、性能又能满足一般工业控制设备要求的比例元件。

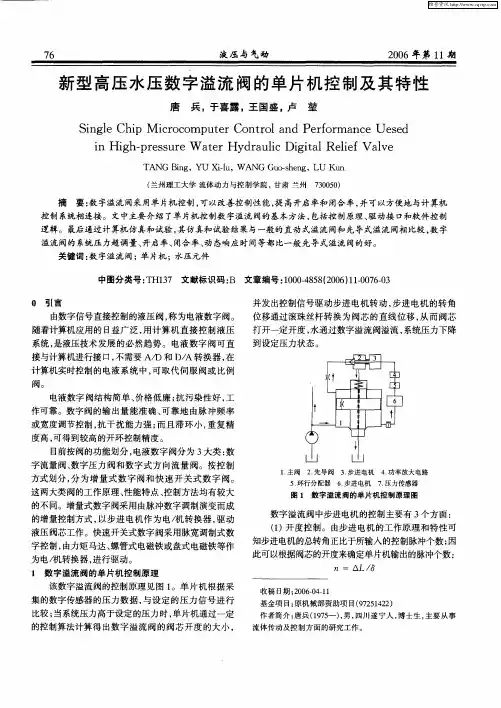

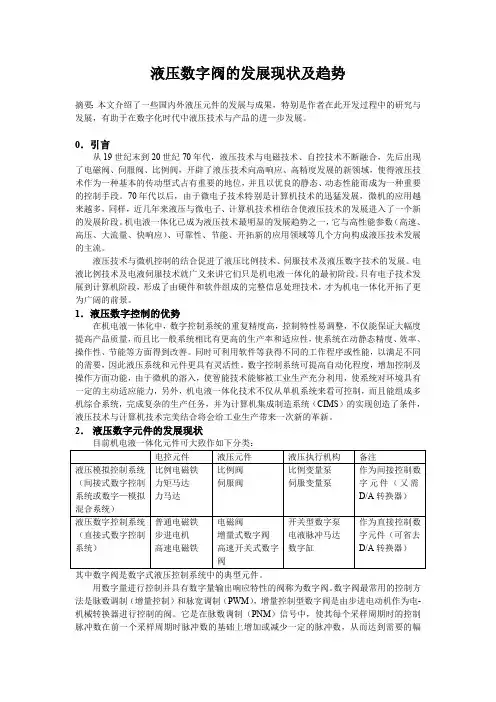

此外，自从模拟式电液比例元件成功应用起，人们就开始注意到数字式或脉冲式液压元件的开发。
这类元件的优点是对油液污染不敏感、工作可靠、重复精度高、成批生产的性能一致性好。
随着计算机控制日益广泛的应用，人们迫切希望能用计算机直接控制流体脉冲，使液压元件数字化，上世纪80年代出现的高速开关阀现已部分取代了比例阀或伺服阀工作，在微机实时控制的电液随动系统应用中取得一席之地并独树一帜。
pwm电磁阀原理PWM电磁阀原理什么是PWM电磁阀•PWM电磁阀是一种利用PWM（脉宽调制）信号对电磁阀进行控制的装置。
•通过改变电磁阀的开关周期和占空比，实现对流体的精确控制。
PWM信号的工作原理•PWM信号是一种以占空比来表示的方波信号。
•占空比是脉冲信号高电平时间占整个周期的比例，通常以百分比表示。
PWM电磁阀的工作原理•电磁阀通过控制电磁线圈的通断来控制阀门的开关。
•电磁阀的通断由PWM信号的占空比决定。
•当PWM信号为高电平时，电磁线圈通电，产生磁场，吸引阀门关闭。
•当PWM信号为低电平时，电磁线圈断电，磁场消失，阀门打开。
PWM电磁阀的特点•精确控制：通过改变PWM信号的占空比，可以精确控制阀门的开合程度，从而控制流体的流量或压力。
•高效能耗：由于PWM信号的周期非常快，电磁阀的能耗相对较低。
•可靠性强：由于电磁阀只需要控制线圈通断，其结构简单，因此具有较高的可靠性。
PWM电磁阀的应用领域•液压系统：PWM电磁阀广泛应用于工业液压系统中，用于控制液压马达、液压缸等的运动。
•汽车工业：PWM电磁阀在汽车方向盘助力、制动系统等方面有重要应用。
•空调系统：PWM电磁阀在空调系统中用于控制制冷剂的流量，实现温度的调节。
•医疗器械：PWM电磁阀在呼吸机、输液器等医疗器械中起到重要作用。
总结•PWM电磁阀通过控制电磁线圈的通断，利用PWM信号的占空比来精确控制阀门的开合程度。
•PWM电磁阀具有精确控制、高效能耗和可靠性强等特点，被广泛应用于液压系统、汽车工业、空调系统和医疗器械等领域。
PWM电磁阀的控制方法•PWM电磁阀可以通过不同的控制方法来实现对阀门的精确控制。
•常见的控制方法包括开关控制、脉冲计数控制和模拟控制。
开关控制•开关控制是最简单的一种控制方法。
•通过改变PWM信号的周期和占空比来控制阀门的开合程度。
•当占空比接近100%时，阀门关闭；•当占空比接近0%时，阀门打开。
脉冲计数控制•脉冲计数控制是一种更精确的控制方法。

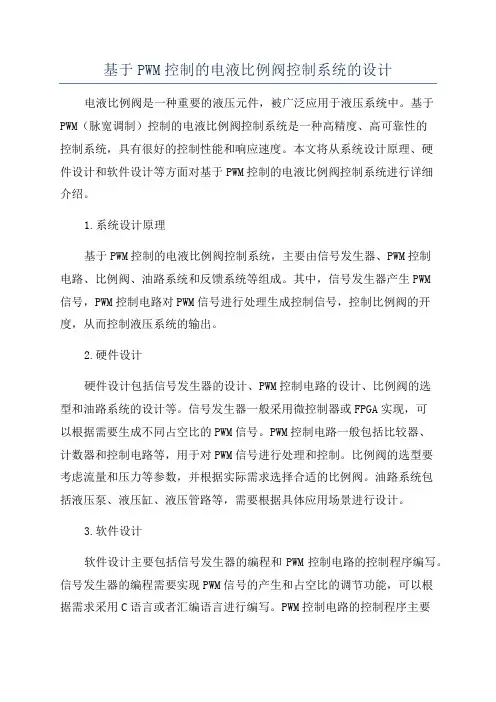

基于PWM控制的电液比例阀控制系统的设计电液比例阀是一种重要的液压元件，被广泛应用于液压系统中。
基于PWM（脉宽调制）控制的电液比例阀控制系统是一种高精度、高可靠性的控制系统，具有很好的控制性能和响应速度。
本文将从系统设计原理、硬件设计和软件设计等方面对基于PWM控制的电液比例阀控制系统进行详细介绍。
1.系统设计原理基于PWM控制的电液比例阀控制系统，主要由信号发生器、PWM控制电路、比例阀、油路系统和反馈系统等组成。
其中，信号发生器产生PWM信号，PWM控制电路对PWM信号进行处理生成控制信号，控制比例阀的开度，从而控制液压系统的输出。
2.硬件设计硬件设计包括信号发生器的设计、PWM控制电路的设计、比例阀的选型和油路系统的设计等。
信号发生器一般采用微控制器或FPGA实现，可以根据需要生成不同占空比的PWM信号。
PWM控制电路一般包括比较器、计数器和控制电路等，用于对PWM信号进行处理和控制。
比例阀的选型要考虑流量和压力等参数，并根据实际需求选择合适的比例阀。
油路系统包括液压泵、液压缸、液压管路等，需要根据具体应用场景进行设计。
3.软件设计软件设计主要包括信号发生器的编程和PWM控制电路的控制程序编写。
信号发生器的编程需要实现PWM信号的产生和占空比的调节功能，可以根据需求采用C语言或者汇编语言进行编写。
PWM控制电路的控制程序主要包括对PWM信号的接收和处理，以及对比例阀和油路系统的控制。
可以采用PID控制算法或者其他控制算法进行控制，实现对液压系统的闭环控制。
4.系统优化基于PWM控制的电液比例阀控制系统还可以进行一些优化工作。
例如，可以通过对PWM信号的调节和比例阀的响应特性进行实验，通过调整参数来优化系统的控制性能和响应速度。
另外，还可以采用反馈控制的方法对系统进行自适应调节，提高系统的稳定性和鲁棒性。
综上所述，基于PWM控制的电液比例阀控制系统是一种高精度、高可靠性的控制系统，通常应用于液压系统中。
典型电---气比例阀、伺服阀的工作原理电---气比例阀和伺服阀按其功能可分为压力式和流量式两种。
压力式比例/伺服阀将输给的电信号线性地转换为气体压力；流量式比例/伺服阀将输给的电信号转换为气体流量。
由于气体的可压缩性，使气缸或气马达等执行元件的运动速度不仅取决于气体流量。
还取决于执行元件的负载大小。
因此精确地控制气体流量往往是不必要的。
单纯的压力式或流量式比例/伺服阀应用不多，往往是压力和流量结合在一起应用更为广泛。
电---气比例阀和伺服阀主要由电---机械转换器和气动放大器组成。
但随着近年来廉价的电子集成电路和各种检测器件的大量出现，在1电---气比例/伺服阀中越来越多地采用了电反馈方法，这也大大提高了比例/伺服阀的性能。
电---气比例/伺服阀可采用的反馈控制方式，阀内就增加了位移或压力检测器件，有的还集成有控制放大器。
一、滑阀式电---气方向比例阀流量式四通或五通比例控制阀可以控制气动执行元件在两个方向上的运动速度，这类阀也称方向比例阀。
图示即为这类阀的结构原理图。
它由直流比例电磁铁1、阀芯2、阀套3、阀体4、位移传感器5和控制放大器6等赞成。
位移传感器采用电感式原理，它的作用是将比例电磁铁的衔铁位移线性地转换为电压信号输出。
控制放大器的主要作用是：1）将位移传感器的输出信号进行放大；2）比较指令信号Ue和位移反馈信号U f U；3）放大，转换为电流信号I输出。
此外，为了改善比例阀的性能，控制放大器还含有对反馈信号Uf的处理环节。
比如状态反馈控制和PID调节等。
带位置反馈的滑阀式方向比例阀，其工作原理是：在初始状态，控制放大器的指令信号UF=0，阀芯处于零位，此时气源口P与A、B两端输出口同时被切断，A、B两口与排气口也切断，无流量输出；同时位移传Uf=0。
若阀芯受到某种干扰而偏离调定的零位时，位移传感器将输出一定的电压Uf，控制放放大后输出给电流比例电磁铁，电磁铁产生的推力迫使阀芯回到零位。
PSV系列电磁比例阀，能根据输入信号的变化比例调节液体和气体的流量。
为了增加控制的安全，PSV系列电磁比例阀提供常闭特性（NC）。
该阀也可以作为一个开关阀使用，详细参见PSV-D驱动模块。
流量的控制是通过改变加载在阀门线圈上的电压值来实现的，线圈产生的磁力推动阀芯来控制流量的大小。
12…30VDC。
接烧毁电路。
设计特点
高精度两通调节阀，适用于气体和液体。
铝和316不锈钢材质可选
极高的控制分辨率(0.0005"每步分辨率)
连续操作不过热，消除了电磁阀设计过程中的线圈过热问题
操作
当方向信号设定为低电平时，阀杆向下旋转（关），当方向信号设定为高电平时，阀杆向上旋转（开）。
连接在4针上的控制信号决定控制阀门的开关动作的速度。
控制信号必须在0…5VDC之间，否则切换到预设的控制电压信号（2.75VDC）。
该阀门能执行关断和吹扫控制信号（NPN）。
连接D型接头的3针和2针，顶端绿色指示灯亮，阀门关闭。
连接D型接头的7针和2针，顶端红色指示灯亮，阀门处于全开状态。
特性。
比例流量阀的工作原理及结构一、概述比例流量阀是一种常用的流量控制装置，广泛应用于许多工业领域，如自动化控制系统、水处理设备、化工生产等。
本文将详细介绍比例流量阀的工作原理及结构。
二、工作原理比例流量阀的工作原理基于流体动力学和调节原理。
其主要组成部分包括阀体、阀芯、控制电磁铁、传感器等。
1. 阀体比例流量阀的阀体通常采用金属材料，如铜、铝合金等。
阀体内部具有进出口通道，以及与阀芯匹配的控制通道。
2. 阀芯阀芯是比例流量阀的关键组件，通常由可调节的金属材料制成。
阀芯的位置决定了流量通道的有效面积，从而影响流量调节。
3. 控制电磁铁比例流量阀通过控制电磁铁的电流来改变阀芯位置，从而调节流量。
当电磁铁通电时，阀芯会受到磁力作用向开启位置移动；当电磁铁断电时，阀芯则会受到弹簧力的作用关闭。
4. 传感器比例流量阀通常配备传感器，用于检测流量或压力，并将反馈信号发送给控制系统。
控制系统可根据传感器信号来调节电磁铁的电流，实现流量的精确控制。
三、结构比例流量阀的结构主要包括阀体、阀芯、控制电磁铁、传感器等组件。
下面将逐一介绍各组件的结构特点。
1. 阀体比例流量阀的阀体通常为圆柱形，具有进出口通道，以及与阀芯匹配的控制通道。
阀体内部平滑并且精确加工，以确保流体的正常流动。
2. 阀芯阀芯由金属材料精密制造而成，其形状通常为圆锥形或锥度形状。
阀芯具有可调节的长度，用于控制流体通道的开启程度。
通常，阀芯具有很高的耐磨性和密封性能。
3. 控制电磁铁控制电磁铁通常由线圈和铁芯组成。
铁芯与阀芯相连，当通电时，电磁铁产生磁场吸引铁芯，从而改变阀芯的位置。
4. 传感器传感器通常安装在阀体上，用于检测流量或压力。
传感器可以是位移传感器、压力传感器等，其测量信号被传输到控制系统进行处理。
四、要点总结比例流量阀是通过控制电磁铁的电流来改变阀芯位置，从而调节流量的装置。
其工作原理基于流体动力学和调节原理。
主要结构包括阀体、阀芯、控制电磁铁、传感器等组件。
比例流量阀的工作原理及结构一、引言比例流量阀是一种常用的液压元件，主要用于控制液压系统中的流量。
它能够根据输入信号的大小，调节液压系统中的流量，从而实现对系统的精确控制。
本文将详细介绍比例流量阀的工作原理及结构。
二、比例流量阀的结构比例流量阀由以下几部分组成：1. 阀体：阀体是比例流量阀最主要的部件之一，它通常由铝合金或钢材制成。
阀体内部包含有多个通道和孔道，可以让液体在其中自由流动。
2. 阀芯：阀芯是比例流量阀中最关键的零件之一，它通常由不锈钢或其他耐腐蚀材料制成。
阀芯通过与阀座配合来控制液体的流动速度和方向。
3. 感应器：感应器是一个重要的输入信号装置，它可以接收外部信号并将其转换为电信号输出到控制电路中。
4. 伺服电机：伺服电机是比例流量阀中用于驱动阀芯运动的装置之一。
伺服电机通过接收控制电路中的信号，向阀芯提供动力，从而实现对液体流量的精确控制。
5. 控制电路：控制电路是比例流量阀的核心部分之一。
它可以接收感应器输出的信号，并将其转换为伺服电机能够识别的电信号。
通过对伺服电机输出信号的调节，控制电路可以实现对比例流量阀中液体流量的精确控制。
三、比例流量阀的工作原理比例流量阀通过调节阀芯相对于阀座的位置来改变液体通道中截面积大小，从而实现对液体流量的调节。
当外部信号输入到感应器时，感应器会将其转换为一个电信号，并将其送入控制电路中。
控制电路会根据这个输入信号来调节伺服电机输出的信号，从而使得阀芯相应地运动。
当伺服电机输出一个较大的信号时，它会向阀芯提供较大的动力，使得阀芯相对于阀座上移。
这样就会减小液体通道中截面积大小，从而降低液体流量。
反之，当伺服电机输出一个较小的信号时，它会向阀芯提供较小的动力，使得阀芯相对于阀座下移。
这样就会增大液体通道中截面积大小，从而增加液体流量。
四、比例流量阀的应用比例流量阀广泛应用于各种工业领域中的液压系统中。
例如：机床、塑料机械、冶金设备等。
在这些领域中，比例流量阀可以帮助实现对液压系统的精确控制，提高生产效率和产品质量。
比例式调节阀的工作原理
比例式调节阀是一种用于控制流体流量或压力的装置。
它基于阀门开度与输入信号的比例关系，通过调节阀门的开度来控制流体的流量或压力。
以下是比例式调节阀的工作原理：
1. 输入信号：比例式调节阀接收一个输入信号，通常是电信号或气压信号。
这个信号的大小和变化反映了所需的流量或压力控制参数。
2. 传感器：比例式调节阀内部有一个传感器，用于检测输入信号的大小和变化。
传感器可以是电子传感器或气压传感器，根据不同的调节阀类型而定。
3. 控制电路：传感器将检测到的信号传递给控制电路。
控制电路根据传感器信号的大小和变化，计算出阀门所需的开度。
这些电路通常包括一个比例放大器或控制器，用于将输入信号转换为适当的开度控制信号。
4. 驱动装置：控制电路生成的开度控制信号被送到阀门的驱动装置。
驱动装置可以是电动执行器、气动执行器或液压执行器等，用来控制阀门的开度。
5. 阀门开度调节：驱动装置根据控制信号的大小和方向，调节阀门的开度。
当控制信号增大时，驱动装置会相应地打开阀门，增加流体的流量或降低压力。
反之，当控制信号减小时，阀门会关闭或减小开度。
6. 反馈机制：比例式调节阀通常配备一个反馈机制，用于
检测阀门的实际开度。
这可以是一个位置传感器或其他反馈装置。
反馈信号被传递回控制电路，用于实时调整控制信号，以使阀门达到预期的开度。
通过不断调整阀门的开度，比例式调节阀能够实现流体流量或压力的精确控制。
它在自动化系统中广泛应用，例如工业过程控制、液压系统和暖通空调系统等。
