螺栓球钢网架(网壳)加工工程检验批质量验收记录(Ⅲ)

钢网架结构安装检验批质量验收记录检验批号：XXXXX 日期：XXXX年XX月XX 日一、工程概况根据合同要求，本次工程为钢网架结构安装工程，地点位于XXXX。

本次验收旨在对钢网架结构安装质量进行核查，确保符合设计要求和相关规范。

二、参与人员本次验收由以下人员参与：1. 验收单位代表：2. 施工单位代表：3. 监理单位代表：4. 设计单位代表：5. 其他相关人员：三、检验内容本次验收对钢网架结构进行以下检查：1. 钢网架主要节点的连接情况和固定方式是否符合设计要求。

2. 钢网架的平整度和垂直度是否满足要求。

3. 补强节点是否牢固可靠。

4. 钢网架的附加部件是否安装正确。

5. 钢网架安装过程中材料和工艺是否符合标准。

四、检验方法1. 目视检查：对钢网架结构进行目视检查，核查连接情况、平整度和垂直度等。

2. 测量检查：采用水平仪、直尺和测量仪器等工具，对钢网架结构进行测量，确保其尺寸和位置符合设计要求。

五、检验结果根据对钢网架结构进行的检查和测量，得出以下结果：1. 钢网架主要节点的连接情况和固定方式符合设计要求，连接牢固可靠。

2. 钢网架的平整度和垂直度满足要求，未超出允许偏差范围。

3. 补强节点经过仔细检查，均已牢固固定，能够满足设计要求。

4. 钢网架的附加部件安装正确，位置准确。

5. 钢网架安装过程中所采用的材料和工艺均符合标准要求，不存在质量问题。

六、验收结论根据以上检验结果，结合合同要求和设计规范，结论如下：钢网架结构安装质量符合设计要求和相关规范，达到了验收标准，可以进行下一步施工工作。

七、存在的问题和处理意见根据检验过程中发现的问题，提出以下处理意见和建议：1. 若发现节点连接不牢固或存在松动现象，应立即进行重新固定，确保稳定性。

2. 若发现平整度和垂直度超出允许偏差范围，应及时进行调整和整改，保证结构的稳定性和安全性。

八、其他事项本次验收中未发现其他需要记录的事项。

九、附件本次验收未产生附件。

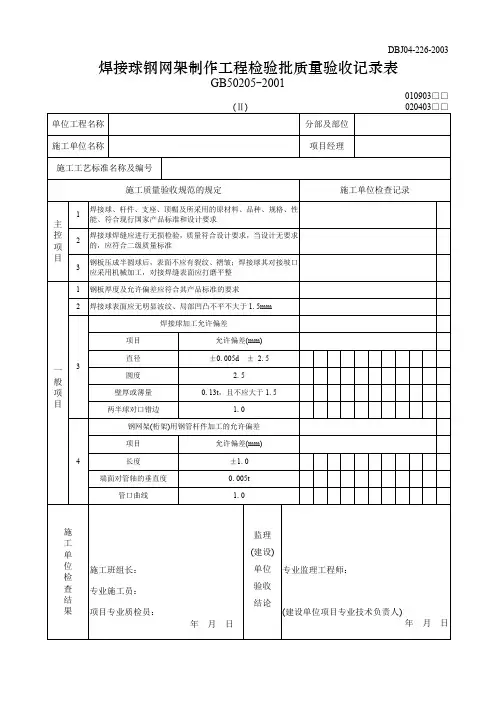

DBJ04-226-2003 焊接球钢网架制作工程检验批质量验收记录表
GB50205-2001
010903□□
DBJ04-226-2003
说明
010903
(Ⅱ) 020403 主控项目：
1.检查数量：全数检查。

检验方法：检查产品的质量合格证明文件，中文标志及检验报告等。

2.检查数量：每一规格按数量抽查5%，且不少于3个。

检验方法：超声波探伤式检查检验报告。

3.检查数量：每种规格抽查10%且不应少于5个。

检查方法：10倍数放大镜观察、检查或表面探伤。

一般项目：
1.检查数量：每一品种、规格的钢板，抽查5处。

检验方法：用游标卡尺量测。

2.检查数量：每一规格按数量抽查5%，且不应少于3个。

检验方法：用弧形套模，卡尺和观察检查。

3.焊接球直径、圆度、或薄量尺寸：
检查数量：每一规格按数量抽查5%，且不应少于3个。

检验方法：用卡尺和测厚仪、游标卡尺、套模检查。

4.检查数量：每种规格抽查10%，且不应少于5根。

检验方法：钢尺、百分表、百分表V形块、套模、游标卡尺检查。

注：d为焊接球的直径。

r为管件的半径。

t为焊接球的壁厚。

钢网架制作检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《钢结构工程施工质量验收规范》GB50205-2001。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分钢网架制作可按变形缝、施工段或空间刚度单元划分成一个或若干检验批。

三、GB50205-2001规范摘要主控项目4.5.1 焊接球及制造焊接球所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。

检查数量：全数检查。

检验方法：检查产品的质量合格证明文件、中文标志及检验报告等。

4.6.1 螺栓球及制造螺栓球节点所采用的原材料，其品种、规格、性能等应符合现行国家产品标志和设计要求。

检查数量：全数检查。

检验方法：检查产品的质量合格证明文件、中文标志及检验报告等。

4.7.1 封板、锥头和套筒及制造封板、锥头和套筒所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。

检查数量：全数检查。

检验方法：检查产品的质量合格证明文件、中文标志及检验报告等。

4.6.2 螺栓球不得不过烧、裂纹及褶皱。

检查数量：每种规格抽查5%，且不应少于5只。

检验方法：用10倍放大镜观察和表面探伤。

7.5.1 螺栓球成型后，不应有裂纹、褶皱、过烧。

检查数量：每种规格抽查10%，且不应少于5个。

检验方法：10倍放大镜观察检查或表面探伤。

4.5.2 焊接球焊缝应进行无损检验，其质量应符合设计要求，当设计无要求时应符合本规范中规定的二级质量标准。

检查数量：每一规格按数量抽查5%，且不应少于3个。

检验方法：超声波探伤或检查检验报告。

7.5.2 钢板压成半圆球后，表面不应有裂纹、褶皱；焊接球其对接坡口应采用机械加工，对接焊缝表面应打磨平整。

检查数量：每种规格抽查10%，且不应少于5个。

检验方法：10倍放大镜观察检查或表面探伤。

4.7.2 封板、锥头、套筒外观不得有裂纹、过烧及氧化皮。

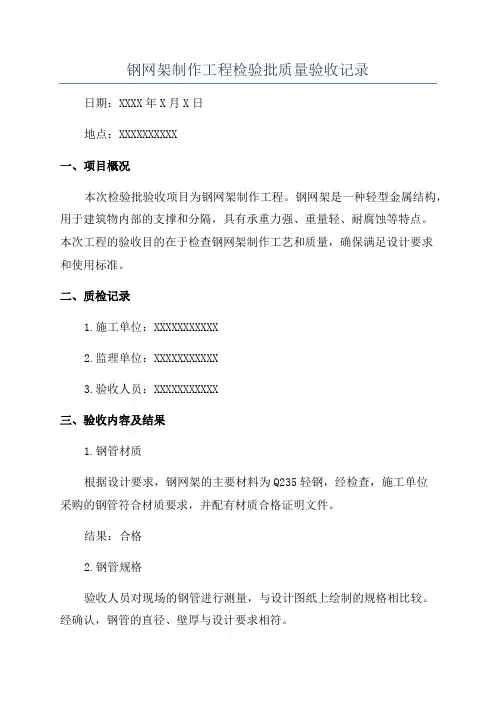

钢网架制作工程检验批质量验收记录日期：XXXX年X月X日地点：XXXXXXXXXX一、项目概况本次检验批验收项目为钢网架制作工程。

钢网架是一种轻型金属结构，用于建筑物内部的支撑和分隔，具有承重力强、重量轻、耐腐蚀等特点。

本次工程的验收目的在于检查钢网架制作工艺和质量，确保满足设计要求和使用标准。

二、质检记录1.施工单位：XXXXXXXXXXX2.监理单位：XXXXXXXXXXX3.验收人员：XXXXXXXXXXX三、验收内容及结果1.钢管材质根据设计要求，钢网架的主要材料为Q235轻钢，经检查，施工单位采购的钢管符合材质要求，并配有材质合格证明文件。

结果：合格2.钢管规格验收人员对现场的钢管进行测量，与设计图纸上绘制的规格相比较。

经确认，钢管的直径、壁厚与设计要求相符。

结果：合格3.焊接工艺钢网架的连接部分采用电焊工艺。

验收人员对焊点进行检查，观察焊缝的质量和焊接强度。

结果：焊缝均匀、牢固，符合要求。

4.表面处理钢网架表面采用喷漆方式进行处理。

验收人员对喷漆质量进行检查，检查喷漆是否均匀、涂层是否牢固。

结果：喷漆均匀、涂层牢固，符合要求。

5.安装质量钢网架的安装过程要求准确、稳固。

验收人员对钢网架的安装情况进行检查，确认紧固件是否安装牢固。

结果：钢网架安装稳固，紧固件完好，符合要求。

6.尺寸精度钢网架的尺寸精度要求较高，验收人员随机抽取样本进行测量，与设计图纸对比，检查尺寸精度是否符合要求。

结果：尺寸精度符合要求。

7.防腐蚀措施钢网架在使用过程中易受到腐蚀的影响，验收人员检查钢网架的防腐蚀措施是否到位，如防锈处理、防腐涂层等。

结果：防腐蚀措施到位，符合要求。

8.安全性能钢网架在使用过程中需要具备一定的安全性能，验收人员对安全设施进行检查，如防滑、防摔等。

结果：安全设施完好，符合要求。

四、质检结果与意见经过对钢网架制作工程的检验与验收，现场施工单位在材料选择、工艺操作和安装过程中严格遵守了设计要求和使用标准。

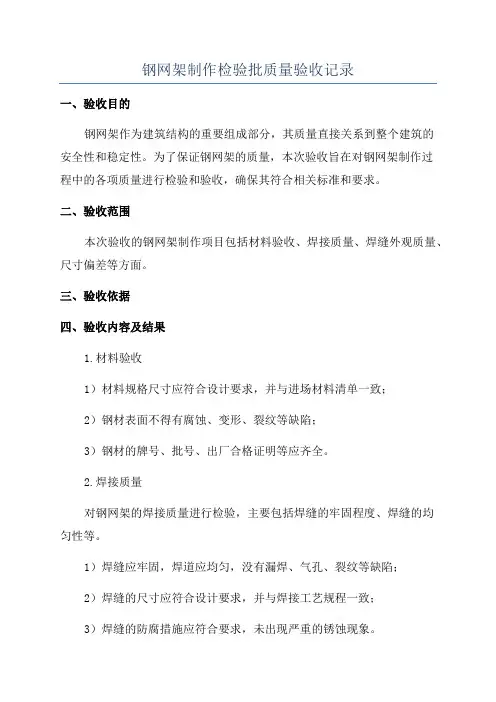

钢网架制作检验批质量验收记录一、验收目的钢网架作为建筑结构的重要组成部分，其质量直接关系到整个建筑的安全性和稳定性。

为了保证钢网架的质量，本次验收旨在对钢网架制作过程中的各项质量进行检验和验收，确保其符合相关标准和要求。

二、验收范围本次验收的钢网架制作项目包括材料验收、焊接质量、焊缝外观质量、尺寸偏差等方面。

三、验收依据四、验收内容及结果1.材料验收1）材料规格尺寸应符合设计要求，并与进场材料清单一致；2）钢材表面不得有腐蚀、变形、裂纹等缺陷；3）钢材的牌号、批号、出厂合格证明等应齐全。

2.焊接质量对钢网架的焊接质量进行检验，主要包括焊缝的牢固程度、焊缝的均匀性等。

1）焊缝应牢固，焊道应均匀，没有漏焊、气孔、裂纹等缺陷；2）焊缝的尺寸应符合设计要求，并与焊接工艺规程一致；3）焊缝的防腐措施应符合要求，未出现严重的锈蚀现象。

3.焊缝外观质量钢网架焊缝外观质量的验收主要包括焊缝形貌、焊渣清理等方面。

1）焊缝形貌应平整、连续，无毛刺、焊渣等杂质；2）焊缝表面应清理干净，无明显的锈蚀、油污等。

4.尺寸偏差1）檐高的偏差应符合设计要求，不得超过规定的允许偏差；2）开间的偏差应根据结构要求进行检验，不得超过设计允许偏差。

五、验收结论通过对钢网架制作过程中的各项质量进行检验和验收1）材料验收：材料规格尺寸符合设计要求，材料质量良好，验收合格；2）焊接质量：焊缝牢固，焊道均匀，无漏焊、气孔、裂纹等缺陷，验收合格；3）焊缝外观质量：焊缝形貌平整、连续，无毛刺、焊渣等杂质，验收合格；4）尺寸偏差：檐高、开间的偏差符合设计要求，未超过规定的允许偏差，验收合格。

六、存在问题与改进措施根据本次验收情况，发现以下问题：1）焊缝外观质量需进一步提高，下次制作时要更加注重焊缝的清理和整理；2）制作过程中需严格按照规程和要求进行操作，做好焊接质量控制；3）加强培训，提高工人的焊接技术和质量意识。

七、验收结论根据验收结果，本次钢网架制作过程中的质量验收合格。

1/2/3/4/
5/1/2/3/4/

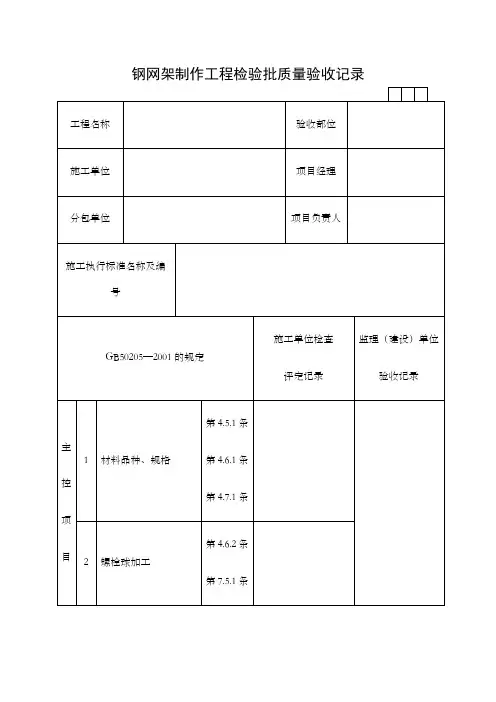

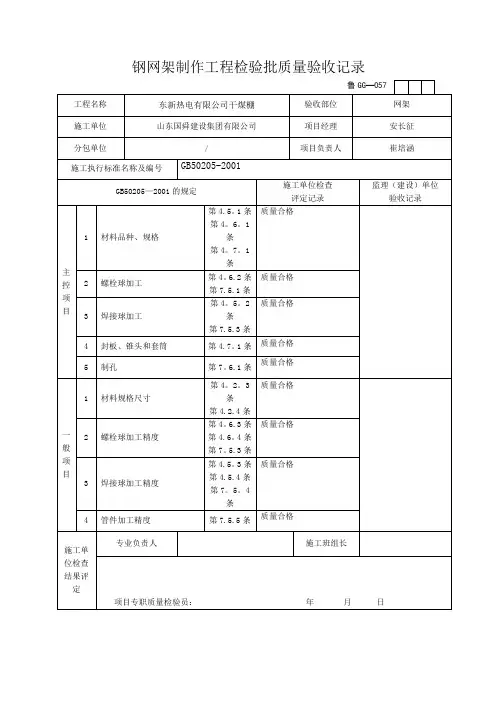

钢网架制作检验批质量验收记录
GD-C5-71188
单位(子单位)
工程名称
分部(子分部) 工程名称分项工程名称施工单位项目负责人
检验批容量分包单位分包单位
项目负责人
检验批部位施工依据验收依据
《钢结构工程施工质量验收规范》 GB50205-2001验收项目设计要求及 规范规定最小/实际
抽样数量
检查记录检查 结果主 控项目 材料品种、规格第4.5.1条
第4.6.1条
第4.7.1条
螺栓球加工第7.5.1条
第4.6.2条
焊接球加工第7.5.2条
第4.5.2条
封板、锥头套筒第4.7.2条 制孔第7.6.1条
一 般 项 目 材料规格尺寸第4.2.3条
第4.2.4条
螺栓球加工精度第7.5.3条
第4.6.3条
第4.6.4条
焊接球加工精度第7.5.4条
第4.5.3条
第4.5.4条
管件加工精度第7.5.5条施工单位
检查结果 专业工长： 项目专业质量检查员：
年 月 日
监理单位
验收结论 专业监理工程师：
年 月 日。

1/2/3/4/5/6/7/1/2/3/4/5/6/7/
0203010

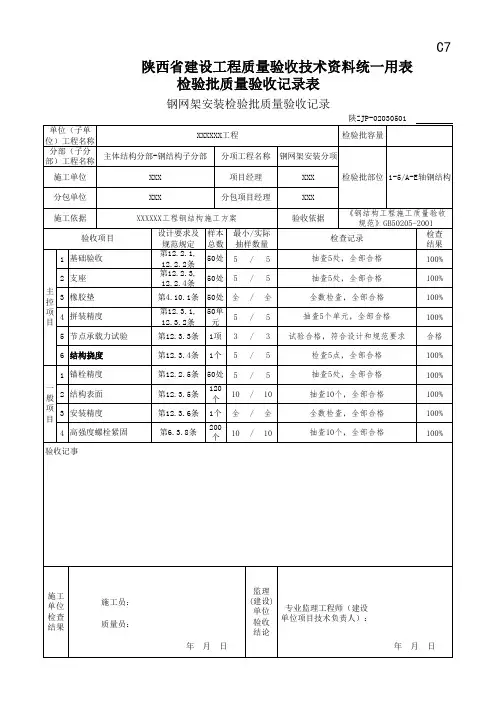

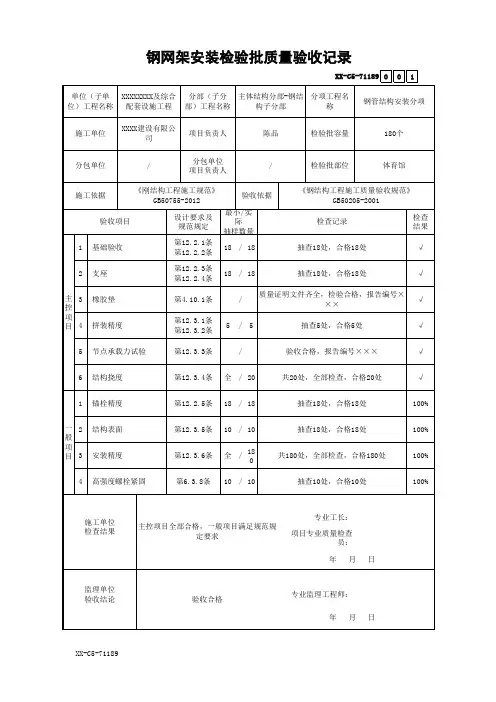

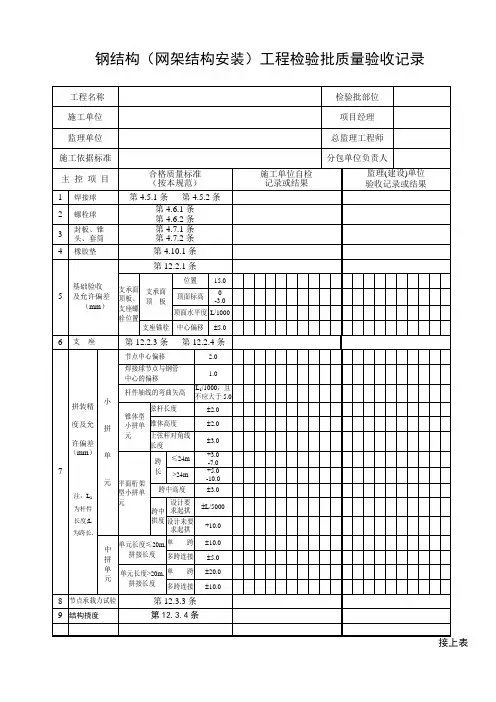

钢结构（网架结构安装）检验批质量验收记录
单位(子单位) 工程名称分部(子分部) 工程名称主体结构(钢结构工
程)分项工程名称
钢管结构安装
施工单位项目负责人检验批容量分包单位分包单位项目 负责人
检验批部位
网架结构安装施工依据
《钢结构工程施工工艺规程》
DB51/T5051-2007验收依据《钢结构工程施工质量验收标准》
GB50205-2020
主控项目
验收项目
设计要求及 规范规定最小/实际 抽样数量
检查记录
检查 结果
焊接球 4.8.3条、 7.5.5条螺栓球 4.8.1条、 7.5.1条封板、锥头、套筒 4.8.2条、 7.5.2条支座、橡胶垫 4.12.1条基础验收11.2.1条支座11.2.1条、 11.2.2条结构挠度11.3.1条一般项目
焊接球精度7.5.8条、 7.5.9条螺栓球精度7.5.7条螺栓球螺纹精度7.5.6条锚栓精度11.2.3条拼装精度11.3.3条、 11.3.4条结构表面11.3.6条安装精度
11.3.5条
施工单位检查 评定结果
项目专业质量检查员：
项目专业质量(技术)负责人：
年 月 日
四川省建设工程质量安全与监理协会 编制
四川省建设工程质量安全总站 监制
监理(建设) 单位验收结论
监理工程师(建设单位项目技术负责人)：
年 月 日。
