不同材质的电介质参数
1. 空气:相对介电常数约为 1,介质损耗角正切很小,击穿场强约为 3kV/mm。
2. 纸:相对介电常数约为 2-4,介质损耗角正切较小,击穿场强约为 10kV/mm。
3. 聚氯乙烯 PVC):相对介电常数约为 3-4,介质损耗角正切较小,击穿场强约为 20kV/mm。
4. 聚酯薄膜:相对介电常数约为 3.1,介质损耗角正切较小,击穿场强约为 25kV/mm。
5. 云母:相对介电常数约为 5-8,介质损耗角正切很小,击穿场强约为 150kV/mm。
6. 氧化铝:相对介电常数约为 9-10,介质损耗角正切很小,击穿场强约为 150kV/mm。
这些参数会受到温度、频率等因素的影响。
在实际应用中,需要根据具体情况选择合适的电介质材料,并考虑其电介质参数对电路性能的影响。
介电常数电压分布介电常数是描述材料对电场响应的重要物理量,它决定了材料在电场中的行为。
电压分布是指在给定的电场情况下,各点的电势值的分布情况。
本文将围绕介电常数和电压分布展开详细阐述,从宏观和微观两个角度来解释它们的原理和应用。
一、介电常数的概念和影响因素介电常数是材料对电场的响应能力的度量,它描述了材料中电荷的受力情况和电场的传播速度。
介电常数的大小决定了材料的电容性质,即材料在电场中储存电荷的能力。
介电常数大的材料具有较高的电容性质,可以储存更多的电荷,而介电常数小的材料则相反。
介电常数的大小受到多种因素的影响,包括材料的化学成分、晶体结构、温度等。
一般来说,离子晶体的介电常数较大,而共价晶体和金属的介电常数较小。
此外,温度的变化也会对介电常数产生影响,一般情况下,随着温度升高,介电常数会减小。
二、电压分布的原理和计算方法电压分布是指在给定电场情况下,各点的电势分布情况。
电势是描述电场能量分布的物理量,它与电荷和电场之间的相互作用密切相关。
在一个均匀的电场中,电势随着距离的增加呈线性变化,即电场强度乘以距离。
计算电压分布的方法有多种,其中最常见的是使用电势分布的微分方程进行求解。
通过求解该微分方程,可以得到电势随空间的分布关系。
此外,还可以使用有限元法等数值方法进行计算,通过离散化空间,将微分方程转化为代数方程,再求解得到电势分布。
三、介电常数与电压分布的应用介电常数和电压分布在电子学、材料科学等领域有着广泛的应用。
下面分别介绍它们在这些领域的具体应用。
1.电子学中的应用在电子学中,介电常数和电压分布常用于设计和优化电子器件。
例如,在集成电路中,通过控制介电常数的大小和分布,可以实现电磁屏蔽、降噪和信号传输的优化。
此外,在电容器和电感器等被动元件中,介电常数也是决定其性能的重要参数之一。
2.材料科学中的应用在材料科学中,介电常数和电压分布被广泛用于研究材料的电学性质和应用。
例如,在光学材料中,通过调节介电常数的大小和分布,可以实现对光的反射、吸收和透射的调控,从而实现光学器件的设计和优化。
常用绝缘材料的电性能1.介电常数介电常数是绝缘材料表征其存储能力的重要参数。
它是绝缘材料中电场与介质中本身极化所产生的电场之比。
介质的介电常数一般大于真空介电常数1,在绝缘应用中,常用绝缘材料的介电常数通常在2到15之间。
较高的介电常数意味着绝缘材料可以存储更多的电荷,具有较高的电容性能。
在常用绝缘材料中,空气的介电常数接近于真空的介电常数,约为1、聚乙烯的介电常数约为2.2,聚氯乙烯的介电常数约为3,聚酰亚胺的介电常数约为3.4,云母的介电常数约为6-7,而玻璃的介电常数较高,通常达到9-112.介质损耗角正切介质损耗角正切是绝缘材料中电能转换为热能损耗的参数。
它与介质的损耗性能密切相关。
较低的损耗角正切表示绝缘材料更能有效地存储电能而不产生大量的热能损耗。
在常用绝缘材料中,空气和聚乙烯的损耗角正切非常低,常常小于0.0001、而聚氯乙烯的损耗角正切较高,一般在0.01左右。
聚酰亚胺的损耗角正切约为0.006,云母的损耗角正切为0.002-0.007,玻璃的损耗角正切在0.001-0.01范围内。
3.绝缘电阻绝缘电阻是衡量绝缘材料导电性能的参数。
它表示绝缘材料对电流的阻碍能力,越高则表示绝缘材料的导电性能越差。
常见绝缘材料的绝缘电阻在不同条件下可能有所不同。
例如,在标准温度和湿度条件下,聚氯乙烯的绝缘电阻通常在10^12 Ω·cm以上,聚酰亚胺的绝缘电阻可达10^14 Ω·cm,而云母的绝缘电阻通常在10^12-10^15 Ω·cm范围内。
4.耐电压耐电压是指绝缘材料能够承受的最大电压,它衡量了绝缘材料对电压的耐受能力。
高耐电压意味着绝缘材料能在高电场强度下仍能保持绝缘状态。
综上所述,介电常数、介质损耗角正切、绝缘电阻和耐电压是常用绝缘材料的主要电性能指标。
不同绝缘材料在这些指标上存在差异,需根据具体应用需求选择合适的材料。
介电常数介质在外加电场时会产生感应电荷而削弱电场,原外加电场(真空中)与最终介质中电场比值即为介电常数(permittivity),又称诱电率,与频率相关。
如果有高介电常数的材料放在电场中,场的强度会在电介质内有可观的下降。
电介质经常是绝缘体。
其例子包括瓷器(陶器),云母,玻璃,塑料,和各种金属氧化物。
有些液体和气体可以作为好的电介质材料。
干空气是良好的电介质,并被用在可变电容器以及某些类型的传输线。
蒸馏水如果保持没有杂质的话是好的电介质,其相对介电常数约为80。
介电常数是相对介电常数与真空中绝对介电常数乘积。
如果有高介电常数的材料放在电场中,电场的强度会在电介质内有可观的下降,理想导体内部由于静电屏蔽场强总为零,故其介电常数为无穷。
一个电容板中充入介电常数为ε的物质后电容变大ε倍。
电介质有使空间比起实际尺寸变得更大或更小的属性。
例如,当一个电介质材料放在两个电荷之间,它会减少作用在它们之间的力,就像它们被移远了一样。
当电磁波穿过电介质,波的速度被减小,有更短的波长。
相对介电常数εr可以用静电场用如下方式测量:首先在其两块极板之间为空气的时候测试电容器的电容C0。
然后,用同样的电容极板间距离但在极板间加入电介质后侧得电容Cx。
然后相对介电常数可以用下式计算εr=Cx/C0。
真空介电常数:ε0=8.854187817×10-12F/m。
ε0和真空磁导率μ0以及电磁波在真空传播速率c之间的关系为。
真空平行板电容器的电容为,若取S为单位面积,d为单位距离,则C=ε0,真空电容率的名称即源于此。
介电常数又叫介质常数,介电系数或电容率,它是表示绝缘能力特性的一个系数,以字母ε表示,单位为法/米。
需要强调的是,一种材料的介电常数值与测试的频率密切相关。
介电常数愈小,说明此介质产生的感应电荷削弱原外加电场的能力愈小(有可能此介质在外加电场时产生的感应电荷少),即原外加电场减少的愈少,原外加电场与削弱后的原外加电场的比值愈小,此介质的绝缘性愈好,导电性愈弱。

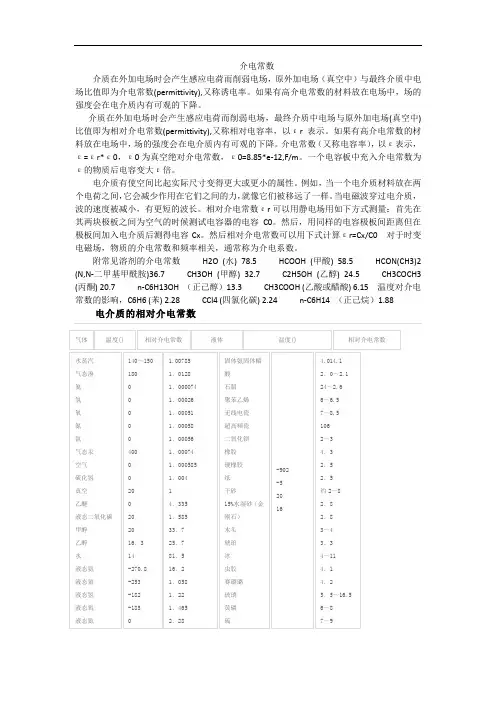

介电常数介质在外加电场时会产生感应电荷而削弱电场,原外加电场(真空中)与最终介质中电场比值即为介电常数(permittivity),又称诱电率。
如果有高介电常数的材料放在电场中,场的强度会在电介质内有可观的下降。
介质在外加电场时会产生感应电荷而削弱电场,最终介质中电场与原外加电场(真空中)比值即为相对介电常数(permittivity),又称相对电容率,以εr表示。
如果有高介电常数的材料放在电场中,场的强度会在电介质内有可观的下降。

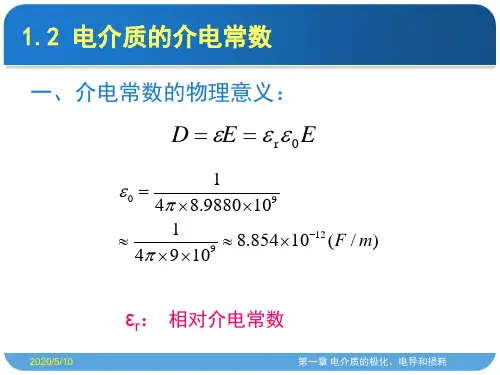

介电常数(又称电容率),以ε表示,ε=εr*ε0,ε0为真空绝对介电常数,ε0=8.85*e-12,F/m。
一个电容板中充入介电常数为ε的物质后电容变大ε倍。
电介质有使空间比起实际尺寸变得更大或更小的属性。
例如,当一个电介质材料放在两个电荷之间,它会减少作用在它们之间的力,就像它们被移远了一样。
当电磁波穿过电介质,波的速度被减小,有更短的波长。
相对介电常数εr可以用静电场用如下方式测量:首先在其两块极板之间为空气的时候测试电容器的电容C0。
然后,用同样的电容极板间距离但在极板间加入电介质后测得电容Cx。
然后相对介电常数可以用下式计算εr=Cx/C0对于时变电磁场,物质的介电常数和频率相关,通常称为介电系数。

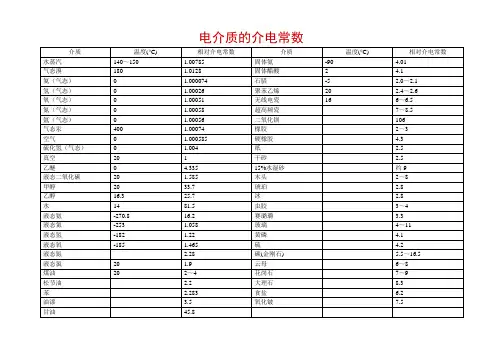

附常见溶剂的介电常数H2O (水) 78.5 HCOOH (甲酸) 58.5 HCON(CH3)2 (N,N-二甲基甲酰胺)36.7 CH3OH (甲醇) 32.7 C2H5OH (乙醇) 24.5 CH3COCH3 (丙酮) 20.7 n-C6H13OH (正己醇)13.3 CH3COOH (乙酸或醋酸) 6.15 温度对介电常数的影响,C6H6 (苯) 2.28 CCl4 (四氯化碳) 2.24 n-C6H14 (正己烷)1.88"介电常数" 在工具书中的解释1.又称电容率或相对电容率,表征电介质或绝缘材料电性能的一个重要数据,常用ε表示。
它是指在同一电容器中用同一物质为电介质和真空时的电容的比值,表示电介质在电场中贮存静电能的相对能力。
