电介质介电常数的测量

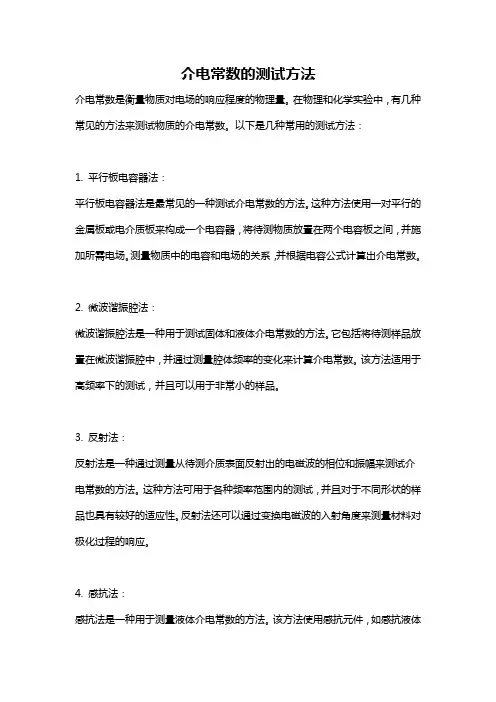

介电常数的测试方法介电常数是衡量物质对电场的响应程度的物理量。

在物理和化学实验中，有几种常见的方法来测试物质的介电常数。

以下是几种常用的测试方法：1. 平行板电容器法：平行板电容器法是最常见的一种测试介电常数的方法。

这种方法使用一对平行的金属板或电介质板来构成一个电容器，将待测物质放置在两个电容板之间，并施加所需电场。

测量物质中的电容和电场的关系，并根据电容公式计算出介电常数。

2. 微波谐振腔法：微波谐振腔法是一种用于测试固体和液体介电常数的方法。

它包括将待测样品放置在微波谐振腔中，并通过测量腔体频率的变化来计算介电常数。

该方法适用于高频率下的测试，并且可以用于非常小的样品。

3. 反射法：反射法是一种通过测量从待测介质表面反射出的电磁波的相位和振幅来测试介电常数的方法。

这种方法可用于各种频率范围内的测试，并且对于不同形状的样品也具有较好的适应性。

反射法还可以通过变换电磁波的入射角度来测量材料对极化过程的响应。

4. 感抗法：感抗法是一种用于测量液体介电常数的方法。

该方法使用感抗元件，如感抗液体电容器或感抗液体电感器，测量材料中的感抗。

通过测量元件的电感或电容来计算出材料的介电常数。

这种方法尤其适用于具有较高介电常数和电导率的液体。

5. 时间域反射法：时间域反射法是一种通过测量电磁脉冲在介质中传播的速度和幅度来测试介电常数的方法。

该方法利用电磁波在介质中传播过程中产生的反射和折射效应来计算介电常数。

时间域反射法在广泛的频率范围内都可适用，并且对于非常复杂的材料也具有较好的适应性。

除了上述方法外，还有许多其他测试介电常数的方法，如横截面波导法、石英晶体共振法、电感耦合等离子体法等。

每种方法都有其特定的适用范围和优缺点。

在实际应用中，选择合适的测试方法取决于待测物质的性质、测试频率范围和所需的精度等因素。

总的来说，通过使用适当的测试方法，可以准确地测量物质的介电常数。

这些测试方法在科学研究、工程设计和材料开发中具有重要的应用价值，可以帮助我们更好地理解和利用材料的电学性质。

电介质材料的介电常数及损耗角正切测试介电常数和损耗角正切是描述电介质材料特性的重要参数，在电子工程和材料科学领域具有重要的应用价值。

本文将介绍电介质材料的介电常数和损耗角正切的测试方法和意义。

一、什么是电介质材料的介电常数？电介质材料的介电常数是描述材料对电场的响应能力的物理量，它反映了电介质材料内部存在的电偶极矩的强弱程度。

电偶极矩是电介质材料中正负电荷之间的分离产生的电荷生成的电场，介电常数越大，表示电介质材料对电场的响应能力越强。

二、电介质材料的介电常数测试方法1. 平板电容法平板电容法是一种常用的测量电介质材料介电常数的方法。

这种方法主要通过在电介质材料上施加电压，然后测量材料上产生的电容值，从而计算出介电常数。

2. 微波共振法微波共振法是用于测量电介质材料的介电常数的另一种常用方法。

该方法利用微波的特性，在不同频率下测量材料的反射和透射系数，从而得到材料的介电常数。

三、电介质材料的损耗角正切损耗角正切是描述电介质材料中电能转化为热损耗的能力的物理量。

损耗角正切越大，表示材料对电能的损耗越大。

电介质材料的损耗角正切与介电常数密切相关，通常情况下，介电常数与损耗角正切成反比。

四、电介质材料的损耗角正切测试方法1. 谐振法谐振法是一种测量电介质材料损耗角正切的方法。

该方法通过在材料上施加一定频率和振幅的交流电压，然后测量电压和电流的相位差，通过计算相位差的正切值得到损耗角正切。

2. 微波漏耗法微波漏耗法是另一种测试电介质材料损耗角正切的方法。

该方法通过在微波频率下测量材料的功率损耗，在已知电场强度下计算损耗角正切。

五、电介质材料的介电常数和损耗角正切的意义电介质材料的介电常数和损耗角正切是评价材料电性能的重要指标，对电子器件和电力设备的设计和性能分析具有重要的意义。

介电常数的大小直接影响电容器的容量和电压的分配。

在电子器件中，合适的介电常数可以减小电容器体积，提高装置的性能和可靠性。

损耗角正切是评估材料对电能损耗的能力，它与电介质材料的内部结构和分子极性密切相关。

电介质材料的介电性能测试电介质材料在电子器件和电力系统中具有重要的应用，其介电性能是评价材料质量和可靠性的重要指标。

介电性能测试是通过一系列测试方法和仪器来评估电介质材料在电场作用下的性能，包括介电常数、介质损耗、绝缘电阻等参数。

本文将简要介绍电介质材料的介电性能测试方法及其应用。

一、介电性能测试方法1. 介电常数测试介电常数是描述电介质材料在电场作用下储存和传输电能能力的重要参数。

常用的测试方法有：（1）并行板法：该方法通过测量电容器的电容值来计算电介质材料的介电常数。

具体步骤是将待测介质固定在两块平行金属板之间，然后测量电容器的电容值。

（2）回波法：该方法基于微波信号在电介质中传播的速度，通过测量信号的传输时间来计算介电常数。

测试时需要利用衰减器和定频放大器等设备，以确保测试结果的准确性。

2. 介质损耗测试介质损耗是指电介质材料在电场作用下吸收和转化电能为热能的能力。

常用的测试方法有：（1）三角法：该方法通过测量电介质材料在高频电场下的导体损耗和介质损耗之比来计算介质损耗的值。

具体步骤是将待测介质固定在电容器之间, 通过改变电容器的频率来测量两种损耗的值。

（2）传输线法：该方法利用特制的传输线测量电介质材料在特定频率下的损耗。

测试时需使用网络分析仪等仪器，通过测量信号的功率损耗来计算介质损耗的值。

3. 绝缘电阻测试绝缘电阻是指电介质材料在电场作用下抵抗漏电流流动的能力。

常用的测试方法有：（1）绝缘电阻表法：该方法通过将待测电介质样品与电极相连，用绝缘电阻表测量电介质材料的绝缘电阻值。

测试需在规定的电压和温度条件下进行。

（2）恒压法：该方法通过给待测电介质样品施加较高的电压来测量绝缘电阻值。

测试时需使用电压源和电流表等设备，以实现电介质样品上常态电流的测量。

二、介电性能测试的应用1. 电子器件领域介电性能测试在电子器件领域中具有重要应用。

例如，在电容器的制造过程中，通过测试介质材料的介电常数和介质损耗，可以评估电容器的质量和性能稳定性。

实验题目：介电常数的测量实验目的：测量陶瓷电容的介电常数介电体（又称电介质）最基本的物理性质是它的介电性，对介电性的研究不但在电介质材料的应用上具有重要意义，而且也是了解电介质的分子结构和激化机理的重要分析手段之一，探索高介电常数的电介质材料，对电子工业元器件的小型化有着重要的意义。

介电常数（又称电容率）是反映材料特性的重要参量，电介质极化能力越强，其介电常数就越大。

测量介电常数的方法很多，常用的有比较法，替代法，电桥法，谐振法，Q 表法，直流测量法和微波测量法等。

各种方法各有特点和适用范围，因而要根据材料的性能，样品的形状和尺寸大小及所需测量的频率范围等选择适当的测量方法。

本实验要求学生了解多种测量介电常数的方法及其特点和适用范围，掌握替代法，比较法和谐振法测固体电介质介电常数的原理和方法，用自己设计与制作的介电常数测试仪，测量压电陶瓷的介电常数。

实验原理：介质材料的介电常数一般采用相对介电常数εr 来表示，通常采用测量样品的电容量，经过计算求出εr ，它们满足如下关系：SCdr 00εεεε==（1）式中ε为绝对介电常数，ε0为真空介电常数，m F /1085.8120-⨯=ε，S 为样品的有效面积，d 为样品的厚度，C 为被测样品的电容量，通常取频率为1kHz 时的电容量C 。

一、替代法当实验室无专用测量电容的仪器，但有标准可变电容箱或标准可变电容器时，可采用替代法设计一简易的电容测试仪来测量电容。

这种方法的优点是对仪器的要求不高，由于引线参数可以抵消，故测量精度只取决于标准可变电容箱或标准可变电容器读数的精度。

若待测电容与标准可变电容的损耗相差不大，则该方法具有较高的测量精度。

替代法参考电路如图2.2.6-1(a)所示，将待测电容C x （图中R x 是待测电容的介电损耗电阻），限流电阻R 0(取1k Ω)、安培计与信号源组成一简单串联电路。

合上开关K 1，调节信号源的频率和电压及限流电阻R 0，使安培计的读数在毫安范围恒定（并保持仪器最高的有效位数），记录读数I x 。

介电常数的测量实验报告实验报告：介电常数的测量引言：介电常数是介质对电场的响应程度的度量，它是表征电介质存储能量和电场强度之间关系的物理量。

介电常数的准确测量对于研究电介质的电学性质非常重要。

本实验旨在通过直接测量法测量电容器中液体的介电常数。

实验仪器和材料：1.介电常数测量装置2.电容器3.变压器4.电源5.液体样品（如水、甘油）实验步骤：1.将电容器的两片平行电极分开，清洁并抹干净。

2.将电容器组装起来，使用导线连接电容器和测量装置。

3.打开电源，将变压器连接到电容器上，并调整电源电压到合适的范围。

4.取一定量的液体样品（如水）倒入电容器中，确保液体填满电容器。

5.开始实验，记录电容器的电感、电容和电阻读数。

6.对不同液体样品重复实验，记录数据。

实验数据：液体样品：水电感（H）电容（F）电阻（Ω）0.25.4×10⁻²250.14.8×10⁻²400.35.7×10⁻²30液体样品：甘油电感（H）电容（F）电阻（Ω）0.183.6×10⁻²200.154.2×10⁻²350.23.9×10⁻²25数据处理与分析：根据直接测量法计算介电常数的公式：ε=ε/(ε×ε)，其中ε为介电常数，ε为电感，ε为电容，ε为电阻。

以水为例进行计算。

取电感、电容和电阻的平均值代入公式，得到介电常数的数值如下：电感（H）电容（F）电阻（Ω）介电常数（ε）0.25.4×10⁻²253.70.14.8×10⁻²402.50.35.7×10⁻²305.0通过对其他液体样品的实验数据进行同样的计算，可以得到甘油的介电常数如下：电感（H）电容（F）电阻（Ω）介电常数（ε）0.183.6×10⁻²206.60.154.2×10⁻²353.60.23.9×10⁻²255.1结论：通过直接测量法，我们成功测量了水和甘油的介电常数。

介电常数的测试方法介电常数的测试方法介电常数（dielectric constant，k）是指介电介质中电场强度和电势的比值，它是一个重要的参数，对电子元件工作有着重要的影响。

以下是介电常数的测试方法：一、常用的介电常数测量仪1、电磁场仪：电磁场仪可以测量介质中的垂直电场强度，从而得到介电常数，但它有一定的精度限制，如测量精度只有10kV/m。

2、微波仪：这是一种测量介电介质介电常数的仪器，它可以通过微波电磁测量来测量介电介质的介电常数，其精度高达10-3。

3、介质折射率仪：它可以测量介质折射率，从而确定介电介质的介电常数，但是其精度也不太高，一般只能达到10-2。

4、驻波比测量仪：它通过测量驻波比来求出介质的介电常数，它具有很高的精度，可以达到10-4。

二、常用的介电常数实验1、电容器实验：通过一定的电压打在一个电容器上，求电容器的容量，从而可以求出介电介质的介电常数。

2、阻抗实验：通过在介电介质中放置一个阻抗元件，再用频谱分析仪测量频率，从阻抗元件的抗谐振特性来求出介质的介电常数。

3、电场强度实验：通过在介质中放置一个电场强度传感器，在电场强度场中求出介质的介电常数。

4、多普勒实验：通过在介质中设置一个多普勒实验装置，通过控制电源来测量多普勒效应，从而求出介电介质的介电常数。

三、其他测试方法1、介电弹簧实验：通过介电弹簧实验来求出介电介质的介电常数。

2、有限元分析：通过有限元分析法来求出介电介质的介电常数，但需要一定的计算机知识。

3、量子力学实验：通过量子力学实验来测量介质的介电常数，但这一实验方法的准确性和精度仍然是有局限性的。

介电常数的测试方法十分多样，确定介电常数时要根据不同的环境、需求等选取不同的测量仪器和实验方法，以准确测量介电介质的介电常数。

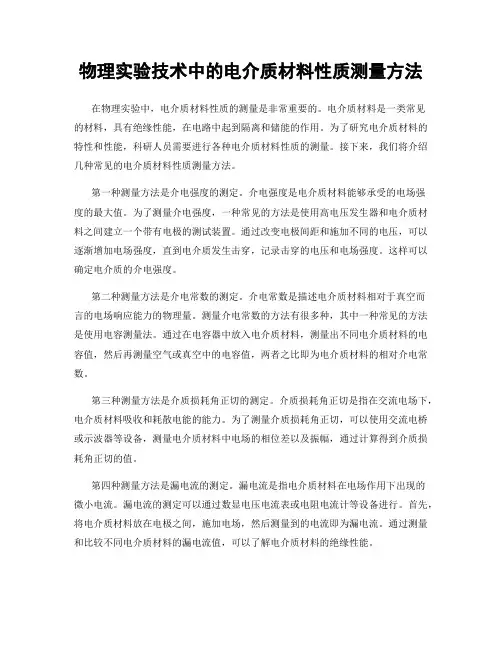

物理实验技术中的电介质材料性质测量方法在物理实验中，电介质材料性质的测量是非常重要的。

电介质材料是一类常见的材料，具有绝缘性能，在电路中起到隔离和储能的作用。

为了研究电介质材料的特性和性能，科研人员需要进行各种电介质材料性质的测量。

接下来，我们将介绍几种常见的电介质材料性质测量方法。

第一种测量方法是介电强度的测定。

介电强度是电介质材料能够承受的电场强度的最大值。

为了测量介电强度，一种常见的方法是使用高电压发生器和电介质材料之间建立一个带有电极的测试装置。

通过改变电极间距和施加不同的电压，可以逐渐增加电场强度，直到电介质发生击穿，记录击穿的电压和电场强度。

这样可以确定电介质的介电强度。

第二种测量方法是介电常数的测定。

介电常数是描述电介质材料相对于真空而言的电场响应能力的物理量。

测量介电常数的方法有很多种，其中一种常见的方法是使用电容测量法。

通过在电容器中放入电介质材料，测量出不同电介质材料的电容值，然后再测量空气或真空中的电容值，两者之比即为电介质材料的相对介电常数。

第三种测量方法是介质损耗角正切的测定。

介质损耗角正切是指在交流电场下，电介质材料吸收和耗散电能的能力。

为了测量介质损耗角正切，可以使用交流电桥或示波器等设备，测量电介质材料中电场的相位差以及振幅，通过计算得到介质损耗角正切的值。

第四种测量方法是漏电流的测定。

漏电流是指电介质材料在电场作用下出现的微小电流。

漏电流的测定可以通过数显电压电流表或电阻电流计等设备进行。

首先，将电介质材料放在电极之间，施加电场，然后测量到的电流即为漏电流。

通过测量和比较不同电介质材料的漏电流值，可以了解电介质材料的绝缘性能。

除了以上几种常见的电介质材料性质测量方法外，还有一些其他方法，如电介质材料的电阻率测定、极化现象的测定等。

这些方法不仅可以帮助我们了解电介质材料的特性和性能，而且在实际应用中也有广泛的用途。

例如，了解电介质材料的介电强度可以帮助我们设计和选择合适的绝缘材料以确保电路的安全性；了解电介质材料的介电常数可以帮助我们设计和优化电容器的性能等。

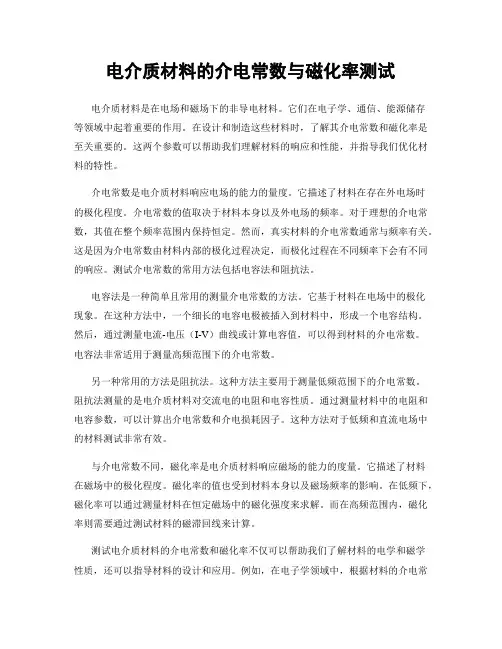

电介质材料的介电常数与磁化率测试电介质材料是在电场和磁场下的非导电材料。

它们在电子学、通信、能源储存等领域中起着重要的作用。

在设计和制造这些材料时，了解其介电常数和磁化率是至关重要的。

这两个参数可以帮助我们理解材料的响应和性能，并指导我们优化材料的特性。

介电常数是电介质材料响应电场的能力的量度。

它描述了材料在存在外电场时的极化程度。

介电常数的值取决于材料本身以及外电场的频率。

对于理想的介电常数，其值在整个频率范围内保持恒定。

然而，真实材料的介电常数通常与频率有关。

这是因为介电常数由材料内部的极化过程决定，而极化过程在不同频率下会有不同的响应。

测试介电常数的常用方法包括电容法和阻抗法。

电容法是一种简单且常用的测量介电常数的方法。

它基于材料在电场中的极化现象。

在这种方法中，一个细长的电容电极被插入到材料中，形成一个电容结构。

然后，通过测量电流-电压（I-V）曲线或计算电容值，可以得到材料的介电常数。

电容法非常适用于测量高频范围下的介电常数。

另一种常用的方法是阻抗法。

这种方法主要用于测量低频范围下的介电常数。

阻抗法测量的是电介质材料对交流电的电阻和电容性质。

通过测量材料中的电阻和电容参数，可以计算出介电常数和介电损耗因子。

这种方法对于低频和直流电场中的材料测试非常有效。

与介电常数不同，磁化率是电介质材料响应磁场的能力的度量。

它描述了材料在磁场中的极化程度。

磁化率的值也受到材料本身以及磁场频率的影响。

在低频下，磁化率可以通过测量材料在恒定磁场中的磁化强度来求解。

而在高频范围内，磁化率则需要通过测试材料的磁滞回线来计算。

测试电介质材料的介电常数和磁化率不仅可以帮助我们了解材料的电学和磁学性质，还可以指导材料的设计和应用。

例如，在电子学领域中，根据材料的介电常数，我们可以选择合适的材料来制作电容器、绝缘体和传感器等元件。

此外，了解材料的磁化率也有助于设计和制造电磁感应器、电感器和电动机等设备。

总之，电介质材料的介电常数和磁化率是评价其电学和磁学性质的重要参数。

介电常数的测量介电常数是衡量物质对电场的响应程度的物理量，它描述了物质中电荷分布发生变化时，电场强度的变化程度。

介电常数的测量是研究电介质性质的重要手段之一。

本文将介绍介电常数的测量方法、原理和应用。

一、介电常数的测量方法1. 平行板电容法：平行板电容法是最常用的测量介电常数的方法之一。

它通过测量电容器中电容的变化来确定介电常数。

具体步骤是：首先将待测介质填充在电容器的两个平行金属板之间，然后将电容器连接到电源，施加电压使电容器充电，测量电容器的电容值。

接着将待测介质更换为真空，再次测量电容值。

由于真空的介电常数为1，通过比较两次测量结果，即可得到待测介质的介电常数。

2. 微波谐振法：微波谐振法适用于介电常数较高的样品测量。

它利用谐振腔中的电磁波传播特性来测量介电常数。

谐振腔是一个封闭的金属腔体，内部有一个微波源和一个探测器。

首先将待测样品放入谐振腔中，调节微波源的频率使得谐振腔中的电磁波与样品发生共振。

然后测量共振频率和带宽，通过计算可以得到样品的介电常数。

3. 椭圆偏振法：椭圆偏振法适用于测量透明介质的介电常数。

它通过测量透射光的偏振状态来确定介电常数。

实验装置由光源、偏振片、样品和偏振分析器组成。

首先将光源发出的光通过偏振片偏振，然后透过待测样品，最后通过偏振分析器测量透射光的偏振状态。

根据透射光的偏振状态的变化，可以求得样品的介电常数。

介电常数是指电介质中电场强度和电位移的比值。

在测量过程中，通过施加电场或电磁波，观察电介质的响应，从而得到介电常数。

不同的测量方法利用了不同的原理，但核心思想都是基于电场对电荷分布的影响。

三、介电常数的应用1. 电子器件设计：介电常数是电子器件中常用材料的重要参数之一。

通过测量介电常数，可以选择合适的介质材料，优化电子器件的性能和稳定性。

2. 电力系统：介电常数的测量在电力系统中也有重要应用。

电力系统中的绝缘材料，如电缆、绝缘子等，其介电常数的准确测量对于确保电力系统的安全运行至关重要。

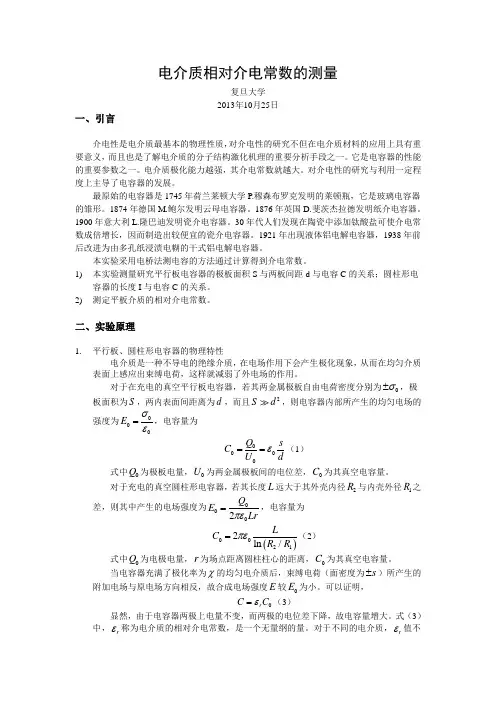

大学物理实验教案【实验名称】电介质介电常数的测量【实验目的】1．掌握固体、液体电介质相对介电常数的测量原理及方法 2．学习减小系统误差的实验方法 3．学习用线性回归处理数据的方法。

【实验原理】——讲解（15分钟） 介电常数是电介质的一个材料特征参数。

用两块平行放置的金属电极构成一个平行板电容器，其电容量为：DSC ε=D 为极板间距，S 为极板面积，ε即为介电常数。

材料不同ε也不同。

在真空中的介电常数为0ε，m F /1085.8120-⨯=ε。

考察一种电介质的介电常数，通常是看相对介电常数，即与真空介电常数相比的比值r ε。

如能测出平行板电容器在真空里的电容量C 1及充满介质时的电容量C 2，则介质的相对介电常数即为12r C C ε=然而C 1、C 2的值很小，此时电极的边界效应、测量用的引线等引起的分布电容已不可忽略，这些因素将会引起很大的误差，该误差属系统误差。

本实验用电桥法和频率法分别测出固体和液体的相对介电常数，并消除实验中的系统误差。

1． 用电桥法测量固体电介质相对介电常数将平行板电容器与数字式交流电桥相连接，测出空气中的电容C 1和放入固体电介质后的电容C 2。

1101C C C C 分边++=222C C C C 分边串++=其中C 0是电极间以空气为介质、样品的面积为S 而计算出的电容量：DSC 00ε=C 边为样品面积以外电极间的电容量和边界电容之和，C 分为测量引线及测量系统等引起的分布电容之和，放入样品时，样品没有充满电极之间，样品面积比极板面积小，厚度也比极板的间距小，因此由样品面积内介质层和空气层组成串联电容而成C 串，根据电容串联公式有：(D-t)εt S εεtS εεt D S εt Sε εD-t S εC r r r r+=+-•=00000串当两次测量中电极间距D 为一定值，系统状态保持不变，则有21C C 边边=、21C C 分分=。

得：012C C C C +-=串 最终得固体介质相对介电常数：t)(D C S εtC εr --⋅=串0串该结果中不再包含分布电容和边缘电容，也就是说运用该实验方法消除了由分布电容和边缘效应引入的系统误差。

电介质介电常数的测量实验报告实验目的：1.熟悉电介质介电常数的概念和测量原理。

2.学习如何使用LCR仪器测量电介质介电常数。

实验原理：电介质介电常数是指电介质中电场强度和极化强度之比的物理量，即\varepsilon = \frac{D}{E}式中，\varepsilon为电介质的介电常数，单位为F/m；D为电介质中的电位移也称电通量密度，单位为C/m²；E为电场强度，单位为V/m。

电介质的极化常见有电子极化、离子极化、取向极化和空穴极化等。

电介质中极化强度P与电场强度E之间的关系，可以用它们之间的线性关系来描述，即P=\varepsilon_0\chi E式中，\varepsilon_0为真空介电常数，\chi为电极化率，E为电场强度，P为电介质极化强度。

当电介质的电极化率\chi和真空介电常数\varepsilon_0均已知时，可以根据电场强度E和电介质中的电位移D之间的关系，求出电介质的介电常数\varepsilon，即\varepsilon = \varepsilon_0(1+\chi)由此可见，测量电介质介电常数，需要先测量出电介质的电极化率\chi，然后计算得到电介质的介电常数\varepsilon。

实验步骤：1.打开LCR仪器，并连接好它的电源和信号线。

2.将试样电容器放在托盘上，注意将电极板旋转到最小值。

3.按下LCR测量仪器上的“Measurement”按钮，进入测量模式。

4.选择“Cp”模式，再选择合适的频率范围，然后按下“START”按钮，开始测量试样电容器的电容值。

5.记录下试样电容器的电容值以及测量时的频率。

6.如有需要，可以依次测量空气电容器和标准电容器的电容值。

空气电容器用于校正LCR仪器的测量误差，标准电容器则用于校正陶瓷电容器的测量误差。

7.根据式子C=\frac{A\varepsilon S}{d}式中，C为电容值，A为电极板面积，S为电介质的厚度，d为电介质板间距。

介电常数单位和测试标准介电常数是一个描述电介质在电场中储存电能能力的物理量。

它的大小取决于电介质的性质、形状和大小，以及测试时所用的频率、温度和湿度等因素。

因此，介电常数的单位和测试标准是至关重要的。

一、单位介电常数的单位通常使用“法拉/米”（F/m）或“真空介电常数”（ε0）来表示。

其中，真空介电常数是一个无量纲的常数，其值为8.854187817×10^{-12} F/m。

在许多情况下，介电常数的大小与频率有关，因此有时也会使用“频率相关介电常数”（frequency-dependent permittivity）来表示。

二、测试标准介电常数的测试标准包括以下步骤：1.准备样品：选择具有代表性的样品，并将其形状和大小调整为适合测试的规格。

2.设定测试条件：确定测试时的频率、温度和湿度等条件。

这些条件会影响介电常数的值，因此必须严格控制。

3.准备测试设备：使用高精度的介电常数测试设备进行测量，设备应具备足够的稳定性和精确度。

4.进行测试：将样品放置在测试设备中，并按照设定的条件进行测量。

通常需要进行多次测量以获得准确的结果。

5.数据处理：对测量数据进行处理和分析，以获得样品的介电常数值。

这些数据需要进行修正和校准，以消除测试条件和设备误差的影响。

在测试过程中，需要注意以下几点：1.样品准备要充分，以保证其具有代表性。

样品的形状和大小应与测试设备相匹配，以确保测试结果的准确性。

2.测试条件要严格控制，以消除其对介电常数值的影响。

特别是温度和湿度，必须保持在设定的范围内。

3.测试设备应具备高精度和高稳定性，以确保测量结果的准确性。

在测试前应对设备进行检查和校准，以确保其性能正常。

4.测量数据需要进行修正和校准，以消除测试条件和设备误差的影响。

修正和校准的方法和技术需要根据具体的测试条件和设备进行调整。

5.在数据处理和分析过程中，需要使用合适的统计方法和技术，以确保获得准确的介电常数值。

这些数据需要进行详细的检查和分析，以获得有意义的结果。

利用电动力学仪器测量电介质介电常数的方法与实验技巧电介质的介电常数是描述电介质性质的重要参数，测量电介质的介电常数对于研究和应用电介质具有重要意义。

本文将介绍利用电动力学仪器测量电介质介电常数的方法与实验技巧。

1. 介电常数的概念介电常数是电介质在电场中的响应能力的度量，表征了电场中电极之间电荷的积聚与储存能力。

介电常数越大，电介质对电场的响应能力越强，储存电荷的能力越大。

2. 实验安装为了测量电介质的介电常数，我们需要准备一套合适的实验安装。

实验安装主要包括高精度电源、电容器、电压表、电流表和电阻器等。

其中，电容器是核心设备，用于测量电介质在不同电场下的电容。

3. 实验步骤（1）实验前准备：将电容器仔细清洁，确保表面无污物和水汽。

准备好所需的电源、电压表、电流表等设备，并进行校准。

（2）装配电路：将电容器与电源、电压表、电流表等连接起来，组成一个封闭的电路。

确保电路连接良好，无松动。

（3）施加电压：根据实际需要，调节电源输出电压，使其施加在电容器上。

注意在调节电压时，要尽量避免电压过大，以防止电介质击穿。

（4）测量电流：在电容器中施加电压后，通过电流表测量电容器中的电流。

记录电流数值，并进行多次测量取平均值，以提高测量的准确性。

（5）测量电容：根据测得的电流数值，利用电容公式C=I/U，计算出电容的数值。

其中，C表示电容，I表示电流，U表示电压。

（6）计算介电常数：电容器中的电介质采用固体、液体或气体等不同材料时，其介电常数是不同的。

根据电容器的结构和电介质材料的特性，可以通过计算来得到电介质的介电常数。

计算公式为：介电常数=电容/真空中的电容。

4. 实验技巧（1）仪器注意事项：实验过程中要严格按照仪器的使用说明操作，特别是在调节电压时，要小心操作，以免对仪器和电介质造成损害。

（2）采样环境：在测量过程中，要注意采样环境的温度和湿度，确保实验环境稳定。

因为环境条件的变化会对电介质的性能产生一定影响。

介电常数单位和测试标准【引言】在物理学和工程领域，介电常数是一个重要的参数，它反映了材料在电场中的极化程度。

了解介电常数对于研究材料的电气性能和设计电子设备具有重要意义。

本文将介绍介电常数的单位、测试标准和方法，以及常见材料的介电常数，旨在为相关领域的研究者和工程师提供参考。

【介电常数的定义与意义】介电常数（dielectric constant），又称相对电介质常数，是描述材料在电场中极化程度的物理量。

它表示为相对介电常数（relative dielectric constant），用符号εr表示。

其定义为单位体积的某种材料在电场中极化后的电荷密度与单位体积的真空电荷密度之比。

【介电常数单位】介电常数的单位是法拉（F），它是电容的单位。

在实际应用中，由于介电常数通常较大，因此常用兆法拉（MF）或吉法拉（GF）表示。

【测试标准和方法】测量介电常数的方法有多种，如共振法、谐振法、传输线法等。

在我国，关于介电常数的测试方法和标准有以下几种：1.GB/T 1537-2008《电气绝缘材料相对电介质常数和损耗因数的测量方法》2.GB/T 1408.1-2018《电气绝缘材料介电常数和损耗因数的测量静态法》【常见材料的介电常数】不同材料的介电常数有很大差别，以下列举了一些常见材料的介电常数：1.空气：εr ≈ 12.水的相对介电常数：εr ≈ 803.玻璃：εr ≈ 3-104.塑料：εr ≈ 2-155.陶瓷：εr ≈ 10-506.金属：εr ≈ 1（金属一般不极化）【测量介电常数的仪器和设备】测量介电常数常用的仪器和设备有：1.阻抗分析仪2.网络分析仪3.谐振腔测量仪4.传输线测量系统【影响介电常数测量的因素】1.测量频率：频率对介电常数的测量结果有影响，通常在高频段，介电常数会发生变化。

2.温度：温度对介电常数也有影响，通常随着温度的升高，介电常数会减小。

3.测量设备的精度：测量设备的精度直接影响到测量结果的准确性。
