常用摄像机的分类

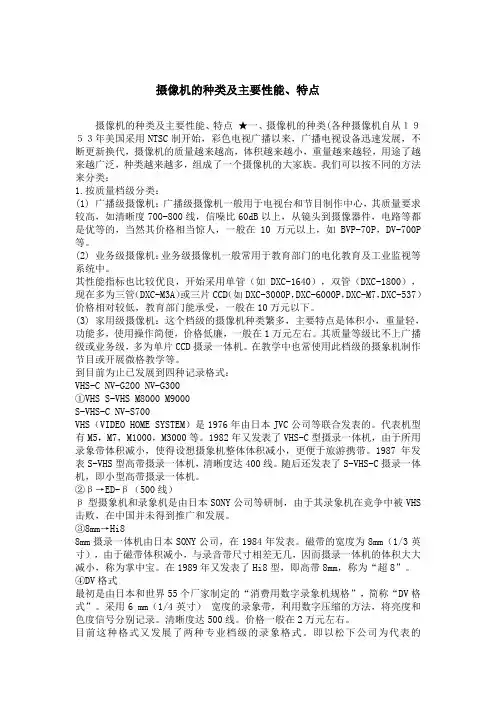

摄像机的种类及主要性能、特点摄像机的种类及主要性能、特点★一、摄像机的种类(各种摄像机自从１９５３年美国采用NTSC制开始，彩色电视广播以来，广播电视设备迅速发展，不断更新换代，摄像机的质量越来越高，体积越来越小，重量越来越轻，用途了越来越广泛，种类越来越多，组成了一个摄像机的大家族。

我们可以按不同的方法来分类：1.按质量档级分类：(1) 广播级摄像机：广播级摄像机一般用于电视台和节目制作中心，其质量要求较高，如清晰度700-800线，信噪比60dB以上，从镜头到摄像器件，电路等都是优等的，当然其价格相当惊人，一般在10万元以上，如BVP-70P，DV-700P 等。

(2) 业务级摄像机：业务级摄像机一般常用于教育部门的电化教育及工业监视等系统中。

其性能指标也比较优良，开始采用单管（如DXC-1640），双管（DXC-1800），现在多为三管（DXC-M3A）或三片CCD（如DXC-3000P，DXC-6000P，DXC-M7，DXC-537）价格相对较低，教育部门能承受，一般在10万元以下。

(3) 家用级摄像机：这个档级的摄像机种类繁多，主要特点是体积小，重量轻，功能多，使用操作简便，价格低廉，一般在1万元左右。

其质量等级比不上广播级或业务级，多为单片CCD摄录一体机。

在教学中也常使用此档级的摄象机制作节目或开展微格教学等。

到目前为止已发展到四种记录格式：VHS-C NV-G200 NV-G300①VHS S-VHS M8000 M9000S-VHS-C NV-S700VHS（VIDEO HOME SYSTEM）是1976年由日本JVC公司等联合发表的。

代表机型有M5，M7，M1000，M3000等。

1982年又发表了VHS-C型摄录一体机，由于所用录象带体积减小，使得设想摄象机整体体积减小，更便于旅游携带。

1987年发表S-VHS型高带摄录一体机，清晰度达400线。

随后还发表了S-VHS-C摄录一体机，即小型高带摄录一体机。

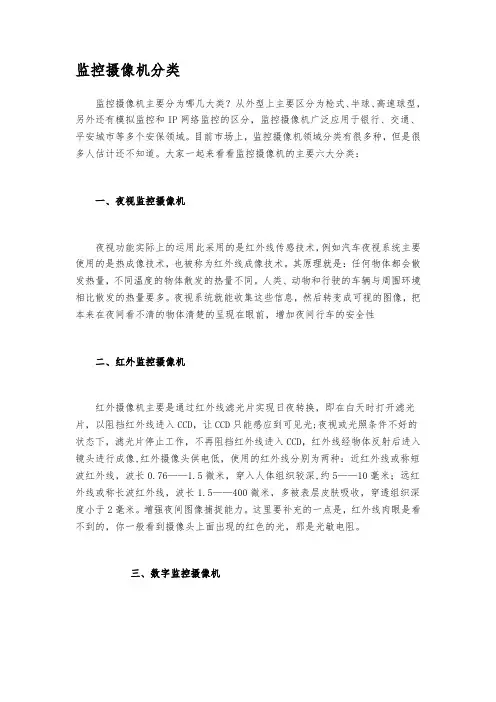

监控摄像机分类监控摄像机主要分为哪几大类？从外型上主要区分为枪式、半球、高速球型，另外还有模拟监控和IP网络监控的区分，监控摄像机广泛应用于银行、交通、平安城市等多个安保领域。

目前市场上，监控摄像机领域分类有很多种，但是很多人估计还不知道。

大家一起来看看监控摄像机的主要六大分类：一、夜视监控摄像机夜视功能实际上的运用此采用的是红外线传感技术，例如汽车夜视系统主要使用的是热成像技术，也被称为红外线成像技术。

其原理就是：任何物体都会散发热量，不同温度的物体散发的热量不同。

人类、动物和行驶的车辆与周围环境相比散发的热量要多。

夜视系统就能收集这些信息，然后转变成可视的图像，把本来在夜间看不清的物体清楚的呈现在眼前，增加夜间行车的安全性二、红外监控摄像机红外摄像机主要是通过红外线滤光片实现日夜转换，即在白天时打开滤光片，以阻挡红外线进入CCD，让CCD只能感应到可见光;夜视或光照条件不好的状态下，滤光片停止工作，不再阻挡红外线进入CCD，红外线经物体反射后进入镜头进行成像,红外摄像头供电低，使用的红外线分别为两种：近红外线或称短波红外线，波长0.76——1.5微米，穿入人体组织较深,约5——10毫米；远红外线或称长波红外线，波长1.5——400微米，多被表层皮肤吸收，穿透组织深度小于2毫米。

增强夜间图像捕捉能力。

这里要补充的一点是，红外线肉眼是看不到的，你一般看到摄像头上面出现的红色的光，那是光敏电阻。

三、数字监控摄像机数字摄像头是指能稳定高效的应用于载体现场的视频图像采集设备，可以直接将影像存储在硬盘上，像目前网上卖的比较火的一体化摄像头，就是直接将影像存储在SD卡上面，和普通的摄像头相比，数字摄像头在分辨率，帧率，对光线的要求，曝光方式等都有高可比性，其中主要部件为CCD感光芯。

四、防爆监控摄像机防爆摄像机属于防爆监控类产品，是防爆行业跟监控行业的交叉产物，因为在具有高危可燃性、爆炸性现场不能使用常规的摄像产品，需要具有防爆功能且有国家权威机构颁发的相关证书的产品才能称得上是防爆摄像机。

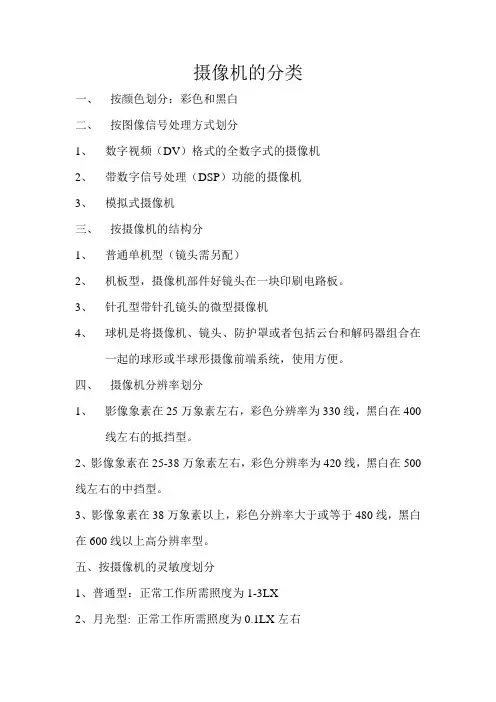

摄像机的分类一、按颜色划分：彩色和黑白二、按图像信号处理方式划分1、数字视频（DV）格式的全数字式的摄像机2、带数字信号处理（DSP）功能的摄像机3、模拟式摄像机三、按摄像机的结构分1、普通单机型（镜头需另配）2、机板型，摄像机部件好镜头在一块印刷电路板。

3、针孔型带针孔镜头的微型摄像机4、球机是将摄像机、镜头、防护罩或者包括云台和解码器组合在一起的球形或半球形摄像前端系统，使用方便。

四、摄像机分辨率划分1、影像象素在25万象素左右，彩色分辨率为330线，黑白在400线左右的抵挡型。

2、影像象素在25-38万象素左右，彩色分辨率为420线，黑白在500线左右的中挡型。

3、影像象素在38万象素以上，彩色分辨率大于或等于480线，黑白在600线以上高分辨率型。

五、按摄像机的灵敏度划分1、普通型：正常工作所需照度为1-3LX2、月光型: 正常工作所需照度为0.1LX左右3、星光型：正常工作所需照度为0.01LX以下4、红外照明型:采用红外光源成像5、日夜彩色黑白转换型：白天以彩色模式监控、夜间根据照度自动转换成黑白模式监控。

6、强光抑制型：强光抑制技术可自动分辨强光点，并对强光点附近区域进行补偿以获得更清晰的图像。

7、宽动态型：宽动态比背光补偿功能更先进，强逆光环境一样清晰，细节逼真，细腻。

六、摄像机的镜头分类1、按摄像机镜头规格分有1英寸、1/2英寸、1/3英寸、2/3英寸、1/4英寸2、C安装座和CS安装座两者之螺纹相同，但两者到感光面的距离不同，前者从镜头安装基准面到焦点的距离为17.526MM，后者为12.5MM。

3、按镜头光圈分手动和自动（自动光圈有两类，A视频输入型—将视频信号及电源从摄像机送到镜头来控制光圈。

B DC输入型—利用摄像机上的直流电压直接控制光圈）4、按镜头的视场分标准镜头：视角30°左右，在1/2英寸CCD摄像机中标准镜头焦距为12MM；在1/3英寸CCD摄像机中标准镜头焦距为8MM。

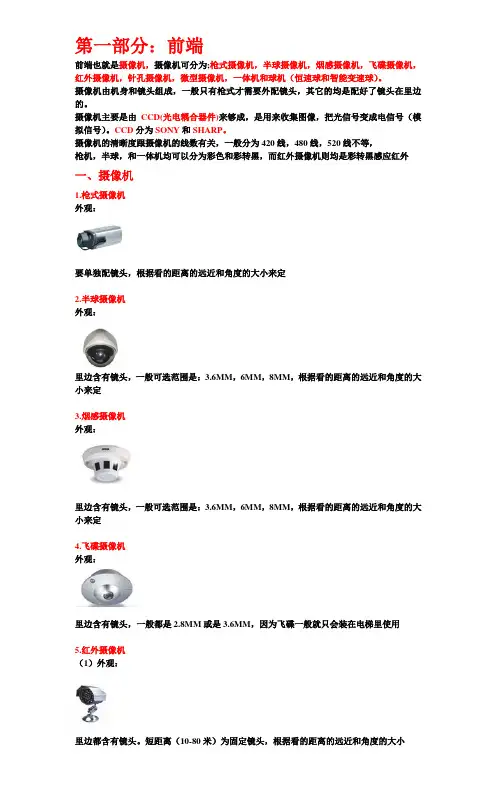

第一部分：前端前端也就是摄像机，摄像机可分为;枪式摄像机，半球摄像机，烟感摄像机，飞碟摄像机，红外摄像机，针孔摄像机，微型摄像机，一体机和球机（恒速球和智能变速球）。

摄像机由机身和镜头组成，一般只有枪式才需要外配镜头，其它的均是配好了镜头在里边的。

摄像机主要是由CCD(光电耦合器件)来够成，是用来收集图像，把光信号变成电信号（模拟信号）。

CCD分为SONY和SHARP。

摄像机的清晰度跟摄像机的线数有关，一般分为420线，480线，520线不等，枪机，半球，和一体机均可以分为彩色和彩转黑，而红外摄像机则均是彩转黑感应红外一、摄像机1.枪式摄像机外观：要单独配镜头，根据看的距离的远近和角度的大小来定2.半球摄像机外观：里边含有镜头，一般可选范围是：3.6MM，6MM，8MM，根据看的距离的远近和角度的大小来定3.烟感摄像机外观：里边含有镜头，一般可选范围是：3.6MM，6MM，8MM，根据看的距离的远近和角度的大小来定4.飞碟摄像机外观：里边含有镜头，一般都是2.8MM或是3.6MM，因为飞碟一般就只会装在电梯里使用5.红外摄像机（1）外观：里边都含有镜头。

短距离（10-80米）为固定镜头，根据看的距离的远近和角度的大小来定，低于50米的红外摄像机只能上3.6MM，6MM，8MM的镜头，50米的红外摄像机就可以上3.6MM，6MM，8MM，12MM，16MM的镜头，而70米以上的可以还可以上25MM以上的大镜头或者是可以上到变倍变焦的镜头，一般是16倍和22倍二种，16倍只能是用到电动聚集，而22倍可以是电动和自动聚集二种，自动聚焦里边就是内置了一个一体机（2）外观：此为远距离转动红外配置，一个感红外的枪机配一个高倍的镜头，加二个远距离的红外灯，在加一个重型的万向云台和一个全天候的防护罩，这样即可以在室远距离照射，又可以与转动全方位照射。

6.针孔摄像机外观：针孔分为：子弹头式和板式，一般子弹头式要比板式贵50块，主要是用在隐蔽的场所，里边都是含有针孔镜头，镜头只能上3.7MM7. 微型摄像机外观：跟针孔机一样也是起隐蔽作用，不过前面的镜头更大一些，这样镜头可以上 3.7MM和2.8MM二种，镜头含和机子含在一块8.一体机外观：可以变倍变焦，均为自动聚焦，分为16倍，18倍，22倍，27倍等9. 球机外观：分为智能球和恒速球，前二种为智能球，速度可调，第一为室内吸顶，第二为室外，室外也分为单屋和双层，其中双层中外层的功能主要是隔热，防止太阳光直射而照成球机内部温度过高而减少机芯和摄像机的寿命，智能球里边配的摄像机只能是进口机芯，因为旋转速度快，国产机芯速度根不上。

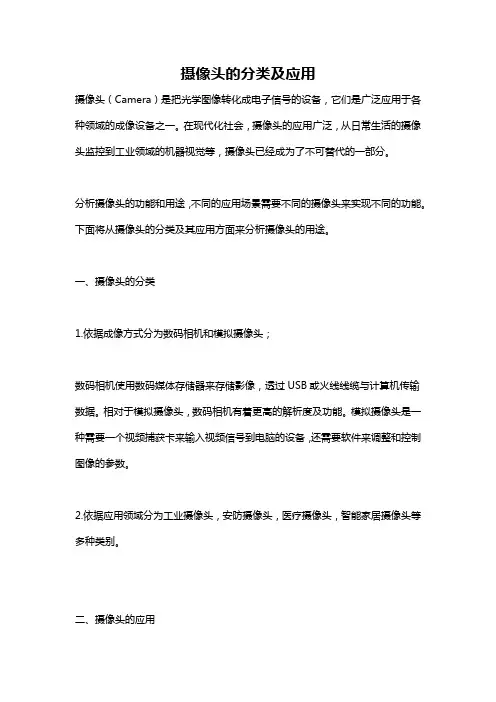

摄像头的分类及应用摄像头（Camera）是把光学图像转化成电子信号的设备，它们是广泛应用于各种领域的成像设备之一。

在现代化社会，摄像头的应用广泛，从日常生活的摄像头监控到工业领域的机器视觉等，摄像头已经成为了不可替代的一部分。

分析摄像头的功能和用途，不同的应用场景需要不同的摄像头来实现不同的功能。

下面将从摄像头的分类及其应用方面来分析摄像头的用途。

一、摄像头的分类1.依据成像方式分为数码相机和模拟摄像头；数码相机使用数码媒体存储器来存储影像，透过USB或火线线缆与计算机传输数据。

相对于模拟摄像头，数码相机有着更高的解析度及功能。

模拟摄像头是一种需要一个视频捕获卡来输入视频信号到电脑的设备，还需要软件来调整和控制图像的参数。

2.依据应用领域分为工业摄像头，安防摄像头，医疗摄像头，智能家居摄像头等多种类别。

二、摄像头的应用1. 工业摄像头工业相机主要用在工业自动化、机器视觉、目标识别、测量检测、PCI卡、工控机等领域。

工业摄像头在计算机控制的自动化系统中具有非常重要的地位，在自动化系统中利用数字图像处理技术实现目标图像的捕捉、处理和分析。

2. 安防摄像头安全监控与防盗是安防摄像头最主要的应用领域，包括：住宅区、公共场合、银行、车站、机场、商场、车库、工厂等地方，可以对所属场所的安全状况进行实时的监控。

安防摄像头包括的技术设备有：监视摄像机、监控机、监控中心等设备。

3. 医疗摄像头医疗摄像头多应用于医疗行业，可以实现病人身体部位的实时拍摄、拍摄结果的处理和分析等工作，帮助医生进行正确的病情诊断和治疗。

具体来说，医疗摄像头应用于体外诊断和手术过程的拍摄等方面。

4. 智能家居摄像头智能家居摄像头应用于家居安防，可以实现家庭监控和门禁等功能，对安保起到了很好的作用。

智能家居摄像头在疫情期间也被广泛运用于远程体温检测和远程办公等工作。

总结：随着科技的不断发展和普及，摄像头也在逐渐发展提高。

在生活和工作中，摄像头的应用也越来越广泛，促进了安全、便捷与高效的发展。

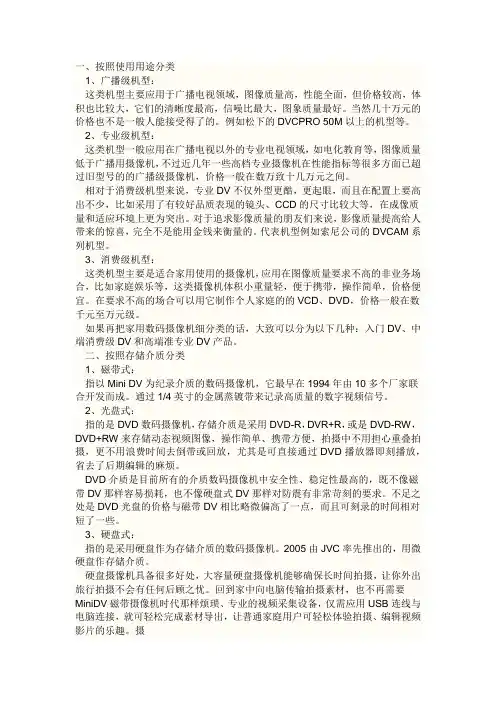

一、按照使用用途分类1、广播级机型：这类机型主要应用于广播电视领域，图像质量高，性能全面，但价格较高，体积也比较大，它们的清晰度最高，信噪比最大，图象质量最好。

当然几十万元的价格也不是一般人能接受得了的。

例如松下的DVCPRO 50M以上的机型等。

2、专业级机型：这类机型一般应用在广播电视以外的专业电视领域，如电化教育等，图像质量低于广播用摄像机，不过近几年一些高档专业摄像机在性能指标等很多方面已超过旧型号的的广播级摄像机，价格一般在数万致十几万元之间。

相对于消费级机型来说，专业DV不仅外型更酷，更起眼，而且在配置上要高出不少，比如采用了有较好品质表现的镜头、CCD的尺寸比较大等，在成像质量和适应环境上更为突出。

对于追求影像质量的朋友们来说，影像质量提高给人带来的惊喜，完全不是能用金钱来衡量的。

代表机型例如索尼公司的DVCAM系列机型。

3、消费级机型：这类机型主要是适合家用使用的摄像机，应用在图像质量要求不高的非业务场合，比如家庭娱乐等，这类摄像机体积小重量轻，便于携带，操作简单，价格便宜。

在要求不高的场合可以用它制作个人家庭的的VCD、DVD，价格一般在数千元至万元级。

如果再把家用数码摄像机细分类的话，大致可以分为以下几种：入门DV、中端消费级DV和高端准专业DV产品。

二、按照存储介质分类1、磁带式：指以Mini DV为纪录介质的数码摄像机，它最早在1994年由10多个厂家联合开发而成。

通过1/4英寸的金属蒸镀带来记录高质量的数字视频信号。

2、光盘式：指的是DVD数码摄像机，存储介质是采用DVD-R，DVR+R，或是DVD-RW，DVD+RW来存储动态视频图像，操作简单、携带方便，拍摄中不用担心重叠拍摄，更不用浪费时间去倒带或回放，尤其是可直接通过DVD播放器即刻播放，省去了后期编辑的麻烦。

DVD介质是目前所有的介质数码摄像机中安全性、稳定性最高的，既不像磁带DV那样容易损耗，也不像硬盘式DV那样对防震有非常苛刻的要求。

部分监控专用摄像机技术及参数介绍摄像机是监控行业的领头羊，也是监控系统最关键的设备之一，它直接影响到图像的质量，始终是历次展览次展会上的重头戏。

摄像机的品种不断推陈出新，五花八门，式样繁多。

1 摄像机的分类依摄像机采用技术分类有:(1)模拟式摄像机(2)具有数字处理功能的DSP摄像机(3)DV格式的数字摄像机依摄像机成像清晰度分类有:(1)彩色高分辨率型，752×582像素，480线(2)彩色标准分辨率型，542×582像素，420线(3)黑白标准分辨率型，795×596像素，600线(4)黑白低照度型，537×596像素，420线依摄像机成像光源分类有:(1)正常照度可见光摄像机(2)低照度摄像机1)采用双CCD作彩色黑白转换的日夜两用型。

2)单CCD同轴多重型摄像机3)低速快门型摄像机，也称为帧累积型(3)夜视红外摄像机依摄像系统结构分有;依摄像系统结构分有:(1)分离结构组合式摄像系统(有长型和短型像机之分)(2)一体化球型摄像系统(最高水平如松下WV-CS850)(3)迷你型、半球型摄像系统(4)单板型摄像机(5)针孔隐蔽型摄像机、钮扣式摄像机(Button Camera)从技术上而言，围绕着摄像机的各种组成要素，包括摄像机的体积大小和外观、成像感应方式、分辨率、灵敏度、智能化程度(白平衡、逆光补偿、电子快门、同步方式、数字化处理、屏幕显示、自动增益等)、一体化水平、安装使用方式等诸多要素的千变万化，不断有新产品推出。

当前，摄像机自身最突出的进步一是低照度和夜视性能大有长进，二是微型化方面进展迅速，三是网络传输功能大有提高。

就安全防范系统而言，对摄像机的功能要求主要表现在下列三个方面:1.要有较宽的动态范围，以此来弥补逆光补偿功能之不足和设置摄像机的移动探测功能。

便处在强背景光下的阴暗物体仍能清晰成像。

2.具有低照度。

使之既能在正常照度下成像，也能在低照度的场合成像，以实现全天候的监控。

常用摄像机的分类根据不同感光芯片划分我们知道感光芯片是摄像机的核心部件，目前摄像机常用的感光芯片有ccd和cmos两种：１．ccd摄像机，ccd称为电荷耦合器件，ccd实际上只是一个把从图像半导体中出来的电子有组织地储存起来的方法。

２．cmos摄像机，cmos称为“互补金属氧化物半导体”，cmos实际上只是将晶体管放在硅块上的技术，没有更多的含义。

尽管ccd表示“电荷耦合器件”而cmos表示“互补金属氧化物半导体”，但是不论ccd或者cmos对于图像感应都没有用，真正感应的传感器称做“图像半导体”，ccd和cmos传感器实际使用的都是同一种传感器“图像半导体”，图像半导体是一个p n结合半导体，能够转换光线的光子爆炸结合处成为成比例数量的电子。

电子的数量被计算信号的电压，光线进入图像半导体得越多，电子产生的也越多，从传感器输出的电压也越高。

因为人眼能看到1lux照度（满月的夜晚）以下的目标，ccd传感器通常能看到的照度范围在0.1~3lux，是cmos传感器感光度的3到10倍，所以目前一般ccd摄像机的图像质量要优于cmos摄像机。

cmos可以将光敏元件、放大器、a/d转换器、存储器、数字信号处理器和计算机接口控制电路集成在一块硅片上，具有结构简单、处理功能多、速度快、耗电低、成本低等特点。

cmos摄像机存在成像质量差、像敏单元尺寸小、填充率低等问题，1989年后出现了“有源像敏单元”结构，不仅有光敏元件和像敏单元的寻址开关，而且还有信号放大和处理等电路，提高了光电灵敏度、减小了噪声，扩大了动态范围，使得一些参数与ccd摄像机相近，而在功能、功耗、尺寸和价格方面要优于ccd，逐步得到广泛的应用。

cmos传感器可以做得非常大并有和ccd传感器同样的感光度，因此非常适用于特殊应用。

cmos传感器不需要复杂的处理过程，直接将图像半导体产生的电子转变成电压信号，因此就非常快，这个优点使得cmos传感器对于高帧摄像机非常有用，高帧速度能达到400到100000帧/秒。
