哈工大结构力学题库七章

哈工大结构力学题库七章

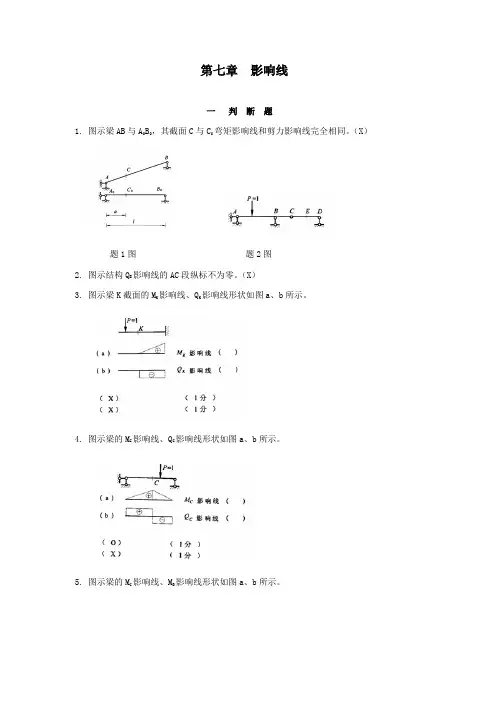

第七章影响线一判断题1. 图示梁AB与A0B0,其截面C与C0弯矩影响线与剪力影响线完全相同。

(X)题1图题2图2. 图示结构QE影响线得AC段纵标不为零。

(X)3. 图示梁K截面得MK影响线、QK影响线形状如图a、b所示。

4. 图示梁得MC影响线、QC影响线形状如图a、b所示。

5. 图示梁得MC影响线、MB影响线形状如图a、b所示。

6. 图示结构MB影响线得AB段纵标为零。

7、图示梁跨中C截面弯矩影响线得物理意义就是荷载P=1作用在截面C得弯矩图形。

(X)8、用静力法作静定结构某量值得影响线与用机动法作该结构同一量值得影响线就是不等价得。

(X)9、求某量值影响线方程得方法,与恒载作用下计算该量值得方法在原理上就是相同得。

(√)10、影响线就是用于解决活载作用下结构得计算问题,它不能用于恒载作用下得计算。

(X)11. 移动荷载就是指大小,指向不变,作用位置不断变化得荷载,所以不就是静力荷载。

(X)12. 用静力法作影响线,影响线方程中得变量x代表截面位置得横坐标。

(X)13. 表示单位移动荷载作用下某指定截面得内力变化规律得图形称为内力影响线。

(√)14. 简支梁跨中截面弯矩得影响线与跨中有集中力P时得M图相同。

(X)15. 简支梁跨中C截面剪力影响线在C截面处有突变。

(√)16. 绝对最大弯矩就是移动荷载下梁得各截面上最大得弯矩。

(√)17、静定结构及超静定结构得内力影响线都就是由直线组成。

(X)18、图示结构Q C影响线得CD段为斜直线。

19、图示结构K断面得剪力影响线如图b所示。

(√)题19图20、用机动法作得图a所示Q B左结构影响线如图b。

题20图题21图21. 图示结构a杆得内力影响线如图b所示22. 荷载处于某一最不利位置时,按梁内各截面得弯矩值竖标画出得图形,称为简支梁得弯矩包络图。

(X)23. 单位力P=1沿图a所示桁架上移动,杆K内力影响线如图b、24. 图为图所示结构QC右得影响线。

哈工大材料力学第7章1

哈工大材料力学第7章1

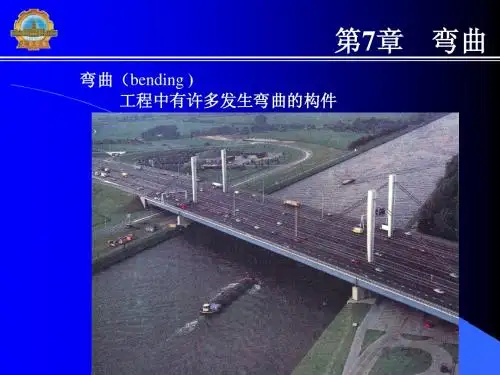

弯曲（bending)工程中有许多发生弯曲的构件弯曲（bending)工程中有许多发生弯曲的构件轴侧俯视弯曲（bending)平面弯曲（plane bending)弯曲（bending )平面弯曲（plane bending)受力特点：（集中力、分布力、集中力偶、分布力偶）作用在杆过轴线的对称平面内，并垂直于轴线。

变形特点：轴线由直线变成了在过轴线对称平面内的平面曲线。

发生弯曲变形的杆件称为梁（beam）7-1 梁的内力剪力与弯矩梁的支承的简化一端是固定铰支约束，另一端可动铰支约束，为简支梁简支梁的计算简图7-1 梁的内力剪力与弯矩梁的支承的简化一端为固定约束，另一端自由，即没有约束，为悬臂梁悬臂梁计算简图7-1 梁的内力剪力与弯矩简支梁如图所示，若约束反力、已求出，用截面法可求梁任意横截面I —I 上的内力剪力（shearing force ）弯矩（bending moment ）A FB F 0)(=+-x F qx F y S A 0=∑y F As F qx x F y -=)(0=∑c M （对过截面形心C 的轴取矩，今后写为）z 'C M 0)(2=++-x M xqx x F Z A 22)(xq x F x M A z -=剪力、弯矩的正负号7-1 梁的内力剪力与弯矩例7-1外伸梁受力与支承情况如下图所示，求1-1、2-2两截面的剪力与弯矩。

解：1）求约束反力2）求1-1截面上的剪力、弯矩3）求2-2截面上的剪力、弯矩245.1452 0=⨯⨯+⋅-⨯=∑A B F M kN5.5=A F 012245.14 0=⨯+⨯⨯-⋅=∑B A F M kN5.2=B F kN2 01==∑y s y F F mkN 2 01⋅-==∑z c M M7-1 梁的内力剪力与弯矩例7-1外伸梁受力与支承情况如下图所示，求1-1、2-2两截面的剪力与弯矩。

解：1）求约束反力2）求1-1截面上的剪力、弯矩3）求2-2截面上的剪力、弯矩kN 5.5=A F kN5.2=B F kN 2 01==∑y s y F F mkN 2 01⋅-==∑z c M M kN5.025.15.2 02-=⨯-==∑y s y F F mkN 2125.125.2 02⋅=⨯⨯-⨯==∑z c M M7-2 剪力图与弯矩图弯矩方程弯矩图例7-2下图所示简支梁，受集中力F 作用，试列出梁的剪力方程和弯矩方程，并作剪力图与弯矩图。

(高清版)哈工大2019年《结构力学》考研真题和答案

(高清版)哈工大2019年《结构力学》考研真题和答案

哈尔滨工业大学2019年硕士研究生入学考试试题考试科目：结构力学报考专业：结构工程、工程力学等考试代码：【872】是否允许使用计算器：【是】一、填空题1.图是体系的计算自由度W= ，为体系。

2.图示静定结构，受荷载作用，求M A= ，侧受拉。

3.如图所示，求F H= 。

4.求C点的相对转角θC= 。

5.已知图示结构各杆长a，EI为常数，截面为矩形，截面高度为H，线膨胀系数为α。

当内部温度降低t℃，外侧温度不变时，求M AB= 。

6.用位移法计算图示结构时，F1P= 。

二、单项选择题1.图示结构的超静定次数是N= 。

A .0 B.8 C.10 D.142.如下图，EI为常数，CD杆的分配系数为。

A . 1/6 B.1/8 C.1/11 D.1/163.下列不一定满足线弹性要求的是。

ds D.W外=W内A．δij=δji B. r ij=r ji C.M1M PEI4.利用对称性求解图示结构时，位移法最少基本未知量的个数为。

A .1 B.2 C.3 D.45.影响静定结构内力影响线的因素是哪个。

A .外荷载 B.杆件的横截面面积 C.杆件的E D.约束条件6.如图所示，若斜杆A2增大，则F NBC。

A .增大 B.减小 C.不变 D.与A1/A2有关三、试求桁架1,2杆的内力。

四、求图示结构C截面的相对转角。

五、画出下图结构的弯矩、剪力、轴力图。

六、用力法计算图示结构的M图。

七、用位移法计算图示结构，作M图。

八、（1）作图示结构F NCD，M A,F QCB的影响线（F P=1从B E）；（2）由影响线求q作用下的M A。

答 案一、 填空题1. 0，无多余约束的几何不变2. m （上侧受拉）3. 10 3kN （←）4.2△l（ ） 5.3EI αt a+αEIt H（内侧受拉） 6. −1312ql （↓）二、 单项选择题1-6 BBDBDA三、 提示：荷载可分为正对称和反对称F 1= 55F P （拉） F 2=3 25F P （拉）四、 提示：图乘法−7qa 224EI −（4 2+4）qa （ ） 五、 提示：静定复合刚架六、 提示：超静定复合刚架。

《结构力学试题库》习题及解答

《结构力学试题库》习题及解答

结构力学试题库软件使用界面以及部分试题摘录：试题1 设 图 示 荷 载 组 在 梁 上 移 动 ， 求 支 座 B 的 最 大 反 力 。

P P kN 12300== ， 。

P P kN 34480==6m 6m A B C42 试 从 满 足 变 形 协 调 条 件 校 核 图 示 荷 载 作 用 下 的 M 图 的 正 确 性。

BD 杆 承 受 均 布 荷 载 。

63 图 示 梁 自 重 不 计 ，求 自 振 频 率 ω 。

l l /44 用 位 移 法 解 图 示 结 构 ，求 出 未 知 量 ， 各 杆 EI 相 同 。

5 图 示 力 法 基 本 体 系， 为 基 本 末 知 量 ,各 杆 EI 相 同，已 知X 1δ111325==−l EI ql EI P /,/() Δ6。

试 作 原 结 构 M 图。

l /2/2对应答案1 图 示 力 法 基 本 体 系， 为 基 本 末 知 量 ,各 杆 EI 相 同，已 知X 1δ111325==−l EI ql EI P /,/() Δ6。

试 作 原 结 构 M 图 。

l /2/22 检 验 C 、D 两 点 相 对 位 移 是 否 为 0 ，作 M 图 ，ΔCD =××⎛⎝⎜⎞⎠⎟×⎡⎣⎢⎤⎦⎥−×⎛⎝⎜⎞⎠⎟×+××≠121262431217232310120 M 图 不 正 确2h图 M h1（6 分） 3 作 M 求 柔 度 ， (5分 )δ=51923l /EI ω=19253EIg Wl / (5分)图 =14 基 本 未 知 量 为 θB 、Δ ，( 2 分 ) M M M M B BA BC BD =++∑00 == ( 4 分 )X Q Q BCDE =−−∑0200 ( 4 分 ) θB EI =3207) ΔB EI=332821（→） ( 5 分 ) 5X ql M 1251216=/()(分图 , )分ql 2125ql 2125ql 2127ql 212图 M同济大学 土木学院硕士研究生考试一、初试资料：结构力学材料力学（代码：808）1、结构力学+材料力学历年试题和答案(2004-2012年)2、辅导班讲义(150余页):*结构力学国庆辅导班讲义 *结构力学冲刺班精选习题讲解*材料力学国庆辅导班讲义 *材料力学（袁思涛编）习题集详解3、《结构力学》（朱慈勉主编）教材习题标准答案 共计38页4、《材料力学》（宋子康主编）教材习题标准答案同济大学本科期中期末考试试题、考研复习方法技巧！！二、复试资料结构工程历年试题 混凝土和钢结构桥梁工程历年试题 桥梁专业综合笔试、专业英语试题隧道与地下结构工程专业历年试题 地下建筑结构防灾减灾与防护工程历年试题 混凝土结构岩土工程专业历年试题 土力学三、考博资料：历年试题：结构动力学、地震工程学、考博英语均有电子版资料！！保证清晰！！支付宝交易！！！欢迎咨询！！另有东南大学、清华大学等学校考研资料！！淘宝网站：QQ 379990584。

哈尔滨工业大学01-03年春秋结构力学试卷及答案精品文档29页

哈尔滨工业大学01-03年春秋结构力学试卷及答案精品文档29页

哈工大 2001 年春季学期结构力学试卷(请考生注意：本试卷共5页)一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ） 3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（） 4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分）1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch ; B.ci; C.dj; D .cj .3. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是：A.单位荷载下的弯矩图为一直线；2=1/4 M /8 M /2B.结构可分为等截面直杆段；C.所有杆件EI 为常数且相同；D.结构必须是静定的。

( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI ); B . F P l 3/(!6EI ); C . 5F P l 3/(96EI ); D. 5F P l 3/(48EI ).三（本大题 5分）对图示体系进行几何组成分析。

四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。

结构力学章节习题与参考答案

结构力学章节习题与参考答案

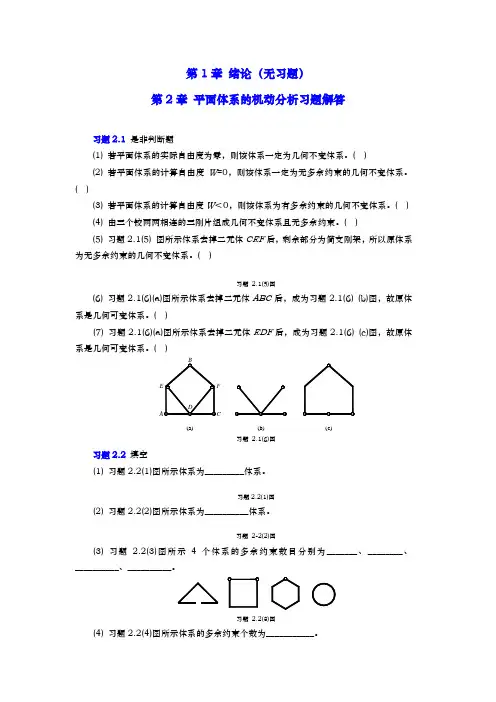

第1章绪论（无习题）第2章平面体系的机动分析习题解答习题2.1是非判断题(1) 若平面体系的实际自由度为零，则该体系一定为几何不变体系。

( )(2) 若平面体系的计算自由度W=0，则该体系一定为无多余约束的几何不变体系。

( )(3) 若平面体系的计算自由度W＜0，则该体系为有多余约束的几何不变体系。

( )(4) 由三个铰两两相连的三刚片组成几何不变体系且无多余约束。

( )(5) 习题2.1(5) 图所示体系去掉二元体CEF后，剩余部分为简支刚架，所以原体系为无多余约束的几何不变体系。

( )习题2.1(5)图(6) 习题2.1(6)(a)图所示体系去掉二元体ABC后，成为习题2.1(6) (b)图，故原体系是几何可变体系。

( )(7) 习题2.1(6)(a)图所示体系去掉二元体EDF后，成为习题2.1(6) (c)图，故原体系是几何可变体系。

()(a)(b)(c)习题2.1(6)图习题2.2填空(1) 习题2.2(1)图所示体系为_________体系。

习题2.2(1)图(2) 习题2.2(2)图所示体系为__________体系。

习题2-2(2)图(3) 习题2.2(3)图所示4个体系的多余约束数目分别为_______、________、__________、__________。

习题2.2(3)图(4) 习题2.2(4)图所示体系的多余约束个数为___________。

习题 2.2(4)图(5) 习题2.2(5)图所示体系的多余约束个数为___________。

习题 2.2(5)图(6) 习题2.2(6)图所示体系为_________体系，有_________个多余约束。

习题 2.2(6)图(7) 习题2.2(7)图所示体系为_________体系，有_________个多余约束。

习题 2.2(7)图习题2.3 对习题2.3图所示各体系进行几何组成分析。

(a)(b)(c)(d)(e)(f)(h)(g)(i)(j)(k)(l)习题2.3图第3章 静定梁与静定刚架习题解答习题3.1 是非判断题(1) 在使用力图特征绘制某受弯杆段的弯矩图时，必须先求出该杆段两端的端弯矩。

哈尔滨工业大学结构力学期末试卷及答案

哈尔滨工业大学结构力学期末试卷及答案

哈尔滨⼯业⼤学结构⼒学期末试卷及答案哈⼯⼤ 2003 年春季学期结构⼒学试卷⼀．是⾮题（将判断结果填⼊括弧：以O 表⽰正确，X 表⽰错误）（本⼤题分3⼩题，共7分） 1.（本⼩题 3分）图a. b 所⽰三铰拱的⽀座反⼒相同。

（）（a ）(b) 2.（本⼩题 2分）图⽰结构中的反⼒H =-M /L 。

（）3.（本⼩题 2分）⼒矩分配法中的分配系数，传递系数与外界因素（荷栽，温度变化等）有关。

（）⼆．选择题（将选中答案的字母填⼊括弧内，本⼤题分3⼩题，共9分）1． (本⼩题 4分) 连续梁和M 图如图所⽰，则⽀座B 的竖向反⼒F By 是：A. 1.21(↑)B.5.07( ↑)C.11.07(↓)D.17.07(↑)。

（）2 (本⼩题3分) 在位移法中，将铰接端的⾓位移，滑动⽀撑端的线位移作为基本未知量：A,绝对不可；B.⼀定条件下可以；C.可以，但不必；D.必须。

( )3 (本⼩题 2分) 图⽰体系为：A. ⼏何不变⽆多余约束B. ⼏何不变有多余约束C.⼏何常变 D. ⼏何瞬变三.填充题（将答案写在空格内）（本⼤题分2⼩题，共9分）1．（本⼩题 4分）图⽰刚架⽀座反⼒F By= ,C 截⾯的弯矩M C = ,剪⼒F Q C =2．（本⼩题 5分）虚功原理应⽤条件是：⼒系满⾜条件；位移是的。

四（本⼤题 4分）对图⽰体系作⼏何组成分析q20 kN15.85五（本⼤题7分）⽤⼒法计算图⽰梁，取⽀座D的竖向链杆为多余约束，代以⽅向向上的多余⼒X1,求得δ11=l3/(EI)，Δ1P= -ql4/(24EI)，求作其M图。

六（本⼤题7分）求图⽰桁架杆件a，b的内⼒七（本⼤题8分）已知图⽰结构的M图, 作F Q , F N图。

⼋（本⼤题10分）作图⽰结构F Q B左，M F的影响线。

九（本⼤题12分）⽤⼒矩分配法计算并作图⽰对称结构的M图。

已知：q=40 kN/m各杆EI相同。

⼗（本⼤题13分）⽤位移法计算并作图⽰结构M图，横梁为⽆穷刚梁EI→∞，两柱刚度均为EI。

哈工大结构力学考研真题2001-2013

哈工大结构力学考研真题2001-2013
8、位移法计算图示结构，列出位移法方程及系数，自由未知量
9、求图示结构C点弯矩影响线，E右剪力影响线，E点弯矩影响线，F支座力影响线（单位力在AB上移动）
2013年哈尔滨工业大学硕士研究生入学考试试题-回忆版
考试时间：180分钟 考试科目：结构力学、工程力学
一、填空题
1、虚铰是连接 钢片的 ，其作用相当于 。
2、
3、图式结构力法自由未知量个数为 ，位移法自由未知量个数为 。
4、
5
6、
二、选择题、
1、图示结构为
A 无多余约束集变体系 D 常变体系
2、图示结构计算自由度W为：
A -5 B -6 C -7 D -8
3、图示结构在行列荷载作用下AB杆轴力最大值为：
4、图示结构μAB的分配系数为：
A 4/7 B 1/2 C 4/5 D
5、
3、求图示结构1.2.3杆轴力
4、求图示结构弯矩图、剪力图、轴力图
5、
6、做图示结构弯矩图，并计算二力杆轴力
7、力法作图示结构弯矩图

哈工大结构力学题库七章(2) 2

哈工大结构力学题库七章(2) 2

第七章影响线一判断题1. 图示梁AB与A0B0，其截面C与C0弯矩影响线和剪力影响线完全相同。

（X）题1图题2图2. 图示结构Q E影响线的AC段纵标不为零。

（X）3. 图示梁K截面的M K影响线、Q K影响线形状如图a、b所示。

4. 图示梁的M C影响线、Q C影响线形状如图a、b所示。

5. 图示梁的M C影响线、M B影响线形状如图a、b所示。

第七章影响线6. 图示结构M B影响线的AB段纵标为零。

7. 图示梁跨中C截面弯矩影响线的物理意义是荷载P=1作用在截面C的弯矩图形。

（X）8. 用静力法作静定结构某量值的影响线与用机动法作该结构同一量值的影响线是不等价的。

（X）9. 求某量值影响线方程的方法，与恒载作用下计算该量值的方法在原理上是相同的。

（√）10. 影响线是用于解决活载作用下结构的计算问题，它不能用于恒载作用下的计算。

（X）11. 移动荷载是指大小，指向不变，作用位置不断变化的荷载，所以不是静力荷载。

（X）12. 用静力法作影响线，影响线方程中的变量x代表截面位置的横坐标。

（X）13. 表示单位移动荷载作用下某指定截面的内力变化规律的图形称为内力影响线。

（√）14. 简支梁跨中截面弯矩的影响线与跨中有集中力P时的M图相同。

（X）15. 简支梁跨中C截面剪力影响线在C截面处有突变。

（√）16. 绝对最大弯矩是移动荷载下梁的各截面上最大的弯矩。

（√）17. 静定结构及超静定结构的内力影响线都是由直线组成。

（X）18. 图示结构Q C影响线的CD段为斜直线。

19. 图示结构K断面的剪力影响线如图b所示。

（√）题19图20. 用机动法作得图a所示Q B左结构影响线如图b。

题20图题21图21. 图示结构a杆的内力影响线如图b所示22. 荷载处于某一最不利位置时，按梁内各截面得弯矩值竖标画出得图形，称为简支梁的弯矩包络图。

（X）23. 单位力P=1沿图a所示桁架上移动，杆K内力影响线如图b.第七章影响线24. 图为图所示结构Q C右的影响线。

哈尔滨工业大学 第七版 理论力学 第7章 课后习题答案

哈尔滨工业大学 第七版 理论力学 第7章 课后习题答案
得
tan θ =
r sin ϕ h − r cos ϕ
sin ω 0 t h − cos ω 0 t r ]
图 7-5
注意到 ϕ = ω 0 t ，得
θ = tan −1 [
（2）
自 B 作直线 BD 垂直相交 CO 于 D，则
tan θ =
r sin ω 0 t BD = DO h − r cos ω 0 t
80
理论力学（第七版）课后题答案 哈工大.高等教育出版社
7-6 如图 7-6 所示，摩擦传动机构的主动轴 I 的转速为 n = 600 r/min 。轴 I 的轮盘与轴Ⅱ的轮 盘接触，接触点按箭头 A 所示的方向移动。距离 d 的变化规律为 d = 100 − 5t ，其中 d 以 mm 计， t 以 s 计。已知 r = 50 mm ， R = 150 mm 。求： （1）以距离 d 表示轴 II 的角加速度； （2）当 d = r 时，轮 B 边缘上 1 点的全加速度。 解 （1）两轮接触点的速度以及切向加速度相同
∠CBO =
π ， x B = 2 R cos ϕ 2 & B = 2 R + vt （↓） x B (0) = 2 R ， x
(2 R) 2 − x B
2
vt vt 1 2 − 2 2 − ( )2 R R 2R 2 v v ， vC = 2 Rω = − ω =− 2 R sin ϕ sin ϕ sin ϕ = =
两边对时间 t 求导：
vt l
& sec 2 ϕ = ， ϕ & = cos 2 ϕ ， ϕ && = − ϕ
当ϕ =
v l
v l
2v & cos ϕ sin ϕ ⋅ ϕ l

(完整word版)结构力学练习题及答案

(完整word版)结构力学练习题及答案

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分）1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。

22. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ） Ａ.ch; B.ci; C.dj; D.cj.3. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a)(b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

( ) 5. （本小题3分）=1图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI); B. F P l 3/(!6EI); C. 5F P l 3/(96EI); D. 5F P l 3/(48EI).三（本大题 5分）对图示体系进行几何组成分析。

四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。

EI=常数。

六（本大题14分）已知图示结构，422.110 kN m ,10 kN/m EI q =⨯⋅=求B 点的水平位移。

哈工大理论力学教研室《理论力学Ⅰ》(第7版)课后习题(第4~7章)【圣才出品】

哈工大理论力学教研室《理论力学Ⅰ》(第7版)课后习题(第4~7章)【圣才出品】
答：物块不动，主动力的合力与铅垂线间的夹角 a＝12.5o，在摩擦角之内，故物体产生 自锁现象。
4-6 如图 4-5 所示，用钢楔劈物，接触面间的摩擦角为φf。劈入后欲使楔不滑出，问 钢楔两个平面间的夹角θ应该多大？楔重不计。
图 4-5 答：处于临界状态时，受力分析如图所示，由几何关系 可知，欲使楔形不滑出，须满足
动物体时，若 A、B 两处均未达临界状况，此时不能使用静摩擦定律
则
不能分别求出 A、B 两处的静滑动摩擦力。若 A 处已达临界状态，且力 F 为已知，则可以
分别求出 A、B 两处的静滑动摩擦力。
4-8 汽车匀速水平行驶时，地面对车轮有滑动摩擦也有滚动摩阻，而车轮只滚不滑。 汽车前轮受车身施加的一个向前推力 F（图 4-7a），而后轮受一驱动力偶 M，并受车身向后 的反力 F’（图 4-7b）。试画全前、后轮的受力图。在同样摩擦情况下，试画出自行车前、 后轮的受力图。又如何求其滑动摩擦力？是否等于其动滑动摩擦力 FN？是否等于其最大静 摩擦力？
答：前轮摩擦力
图 4-7
后轮摩擦力
均不等于滑动摩擦力或最大静摩擦力。
4-9 重为 P，半径为 R 的球放在水平面上，球对平面的滑动摩擦因数是 fs，而滚阻系 数为δ，问：在什么情况下，作用于球心的水平力 F 能使球匀速转动？
答：使球匀速转动的条件是：当
4 / 129
圣才电子书 十万种考研考证电子书、题库视频学习平台
图 4-1
图 4-2
答：如图所示，由
，可得摩擦力 Fs＝100N。因为此时为静摩擦，故不可以用
公式
4-2 如图 4-2 所示，试比较用同样材料、在相同的光洁度和相同的胶带压力 F 作用下， 乎胶带与三角胶带所能传递的最大拉力。

结构力学_第七章_作业参考答案

结构力学_第七章_作业参考答案

δ11 =
（4）求解出多余未知力。
⎧X = 6 ⇒⎨ 1 ⎩ X 2 = 8.75
（5）按照叠加法做出最后弯矩图（如下图） 。
M = M1 X1 + M 2 X 2 + M P
C
3 3 X1 =1
EI=常数
C
E
X2 =1 E X2 =1
C
18
D E
18
EI=常数
84
A 3
M 1 图(kN m)
B 3
δ11 X 1 + Δ1P = 0
1
华南农业大学 水利与土木工程学院（College of water conservancy and Civil Engineering, SCAU）
（3）做出基本结构的各单位内力图和荷载内力图。
δ11 =
2 1 2 2l i( i1il )i = 3 3 EI EI 2 1 1 Fl 1 Fl 2 Δ1P = i( i il )i = EI 2 4 2 16 EI 3Fl 32
7－7 作刚架的 M 图。 D C E
3m
56kN EI=常数
C
56kN
X2 X2
3m
56kN
EI=常数
EI=常数
3m
3m
A
3m 3m
B
A
3m
基本体系
B
168
A
3m
M P 图(kN m)
B
3m
3m

解： （1）该结构为二次超静定结构，拆除 B 点多余联系，得到基本体系。 （2）根据位移条件，得：
⎧δ11 X 1 + δ12 X 2 + Δ1P = 0 ⎨ ⎩δ 21 X 1 + δ 22 X 2 + Δ 2 P = 0

(整理)哈工大结构力学题库七章22.

(整理)哈工大结构力学题库七章22.

第七章影响线一判断题1. 图示梁AB与A0B0，其截面C与C0弯矩影响线和剪力影响线完全相同。

（X）题1图题2图2. 图示结构Q E影响线的AC段纵标不为零。

（X）3. 图示梁K截面的M K影响线、Q K影响线形状如图a、b所示。

4. 图示梁的M C影响线、Q C影响线形状如图a、b所示。

5. 图示梁的M C影响线、M B影响线形状如图a、b所示。

6. 图示结构M B影响线的AB段纵标为零。

7. 图示梁跨中C截面弯矩影响线的物理意义是荷载P=1作用在截面C的弯矩图形。

（X）8. 用静力法作静定结构某量值的影响线与用机动法作该结构同一量值的影响线是不等价的。

（X）9. 求某量值影响线方程的方法，与恒载作用下计算该量值的方法在原理上是相同的。

（√）10. 影响线是用于解决活载作用下结构的计算问题，它不能用于恒载作用下的计算。

（X）11. 移动荷载是指大小，指向不变，作用位置不断变化的荷载，所以不是静力荷载。

（X）12. 用静力法作影响线，影响线方程中的变量x代表截面位置的横坐标。

（X）13. 表示单位移动荷载作用下某指定截面的内力变化规律的图形称为内力影响线。

（√）14. 简支梁跨中截面弯矩的影响线与跨中有集中力P时的M图相同。

（X）15. 简支梁跨中C截面剪力影响线在C截面处有突变。

（√）16. 绝对最大弯矩是移动荷载下梁的各截面上最大的弯矩。

（√）17. 静定结构及超静定结构的内力影响线都是由直线组成。

（X）18. 图示结构Q C影响线的CD段为斜直线。

19. 图示结构K断面的剪力影响线如图b所示。

（√）题19图20. 用机动法作得图a所示Q B左结构影响线如图b。

题20图题21图21. 图示结构a杆的内力影响线如图b所示22. 荷载处于某一最不利位置时，按梁内各截面得弯矩值竖标画出得图形，称为简支梁的弯矩包络图。

（X）23. 单位力P=1沿图a所示桁架上移动，杆K内力影响线如图b.24. 图为图所示结构Q C右的影响线。

哈工大结构力学试卷参考答案

哈工大结构力学试卷参考答案

哈工大结构力学试卷参考答案呼伦贝尔学院建筑工程学院《结构力学》试卷1参考答案考试时间120分钟满分100分学院专业级班姓名学号题号得分评卷人一二三四总分能够减少自由度的装置称为约束。

5、图6所示结构的超静定次数是 6 次，此结构位移法基本未知量的个数是 6 个。

6、结构力学的研究对象是杆件结构。

图67、利用位移计算总公式计算结构位移时，对于桁架只须考虑轴力项，对于梁和刚架只须考虑弯矩项，对于拱要考虑弯矩、轴力项。

三、单项选择题（2分×10题，共20分） 1、下列结构内力只有轴力的是（C ）。

A、梁 B、刚架 C、桁架 D、拱2、图7所示平面体系的几何组成性质是（ D ）。

A、几何不变且无多余约束 B、几何可变C、几何不变且有多余约束D、几何瞬变图73、当一个竖向单位荷载沿结构移动时，表示某一量值变化规律的图形是（C ）。

A、弯矩图B、轴力图C、影响线D、剪力图 4、三个刚片用三个铰两两联结而成的体系是（ D ）。

A、几何不变B、几何可变C、几何瞬变D、以上三者均有可能 5、静定结构在几何构造上的特征是（ D ）。

A、有多余约束 B、计算自由度W等于零一、判断题（对的打“√”错的打“×”，2分×5题，共10分） 1、静定结构受温度改变影响会产生内力。

（× ）2、所谓零秆，既该杆的轴力为零，故从该静定结构去掉，并不影响结构的功能。

（× ）3、如图1所示为某超静定刚架对应的力法基本体系，其力法方程的主系数δ36/EI。

（× ）4、如图25所示结构的M图是正确的。

（√）X1 EI pl pl s θ i (a)6m l 22是X2 2EI M图p s θ i (b) 6m 图1 l图2 l 图3 5、如图3所示，（a）与（b）所示梁A端的转动刚度示相同的。

（√ ） l/2 l/2 l 二、填空题（每空1分,共15分）ql 2q B 1、图4所示结构支座A的支座反力为 3ql ，方向向上，B截面的剪力为 3ql/2 ，2A C、无多余约束 D、几何不变，且无多余约束 6、位移法的基本未知量是（ A）。

哈工大版理论力学复习题

哈工大版理论力学复习题

理论力学复习题一、是非题1. 若一平面力系向A，B两点简化的结果相同，则其主矢为零主矩必定不为零。

2. 首尾相接构成一封闭力多边形的平面力系是平衡力系。

3. 力系的主矢和主矩都与简化中心的位置有关。

4. 当力系简化为合力偶时，主矩与简化中心的位置无关5.平面一般力系平衡的充要条件是力系的合力为零。

二、选择题1.将平面力系向平面内任意两点简化，所得的主矢相等，主矩也相等，且主矩不为零，则该力系简化的最后结果为------。

①一个力②一个力偶③平衡2.关于平面力系的主矢和主矩，以下表述中正确的是①主矢的大小、方向与简化中心无关②主矩的大小、转向一定与简化中心的选择有关③当平面力系对某点的主矩为零时，该力系向任何一点简化结果为一合力④当平面力系对某点的主矩不为零时，该力系向任一点简化的结果均不可能为一合力3.下列表述中正确的是①任何平面力系都具有三个独立的平衡方程式②任何平面力系只能列出三个平衡方程式③在平面力系的平衡方程式的基本形式中，两个投影轴必须相互垂直④平面力系如果平衡，该力系在任意选取的投影轴上投影的代数和必为零4. 图示的四个平面平衡结构中,属于静定结构的是三、填空1. 图示桁架。

已知力1p 、 和长度a 。

则杆1内力=_________； 杆2内力=_________； 杆3内力=_________。

2. 矩为M =10k N .m 的力偶作用在图示结构上。

若 a =1m ，不计各杆自重，则支座D 的约束力=_________，图示方向。

3. 一平面汇交力系的汇交点为A ，B为力系平面内的另一点，且满足方程。

若此力系不平衡，则力系简化为_________。

4.若一平面平行力系中的力与Y 轴不垂直，且满足方程0y F =∑。

若此力系不平衡，则力系简化为_________。

答案：一、1、×2、×3、×4、√5、×二、1、② 2、① 3、④ 4、③三、1、0、P 1、0 2、=10KN(--)（提示：先从CB 及绳处断开，以右部分为研究对象，以B 为矩心，列力矩方程，则D 处竖直方向力为零，再以整体为研究对象以A 为矩心，列力矩方程可求出D 处）3.过A 、B 两点的一个力4、一个力偶第三章 练习题一、是非题1.力对点之矩是定位矢量，力对轴之矩是代数量。

哈工大结构力学考研题库

哈工大结构力学考研题库

2
哈工大题库—几何组成分析
【内部资料】
3. 图示体系虽有三个多余约束，但为保证其几何不变，哪两根链杆是不能同时去掉的。
A．a 和 e B. a 和 b C. a 和 c D. c 和 e
（B）
4. 图示体系是
（B）
A．无多余联系的几何不变体系 B．有多余联系的几何不变体系
C．几何可变体系 D．瞬变体系
题7图
题8图
题9图
8. 图示体系的计算自由度为（D）
A．0 B．1 C．-1 D．-2
9. 图中体系是(C)
A.几何可变体系 B.几何瞬变体系 C.无多余联系的几何不变体系
D.有多余联系的几何不变体系
10. 图示平面体系的几何组成为(C)
A.几何不变无多余约束 B.几何不变有多余约束 C.瞬变体系 D.几何可变体系
既然我已经踏上这条道路，那么任何东西都不应妨碍我沿着这条路走下去——康德
4
哈工大题库—几何组成分析
【内部资料】
题 17 图
题 18 图
18. 图示体系为几何不变体系，且其多余联系数目为（D）
A．1 B．2 C．3 D．4
19. 图示体系的几何组成为（B）
A．几何不变无多余约束 B．几何不变有多余约束
C．瞬变体系 D．常变体系
20. 图示平面体系的几何组成性质是（A）
A．几何不变且无多余联系的 B．几何不变且有多余联系的
C．几何可变的 D．瞬变的
题 19 图
题 20 图
题 21 图 题 22 图
题 23 图
21. 图示平面体系的几何组成性质是（A）
A．几何不变且无多余联系的 B．几何不变且有多余联系的
16. 图示体系是(A)

材料力学 哈工大

材料力学 哈工大
C,D 为积分常数，由梁的位移约束条件确定 为积分常数，
第7章 弯曲 章
7-10 直接积分法求解梁的弯曲变形
确定积分常数的条件有两类： 确定积分常数的条件有两类： 边界条件和变形连续条件。 边界条件和变形连续条件。 边界条件： 边界条件：
y
2l 3 l
边界条件： 边界条件：
x
y
l
铰支座： 铰支座：
第7章 弯曲 章
7-7 剪力弯曲梁横截面的切应力
τ =?
FS
圆环截面
z
τ m ax
τ max
FS = 2.0 A
y
A为圆环截面面积 为圆环截面面积
第7章 弯曲 章
7-8 开口薄壁截面的杆的弯曲中心
第7章 弯曲 章
7-8 开口薄壁截面的杆的弯曲中心
第7章 弯曲 章
7-8 开口薄壁截面的杆的弯曲中心
边界条件： 边界条件：
x = 0, v = 0 (c ) x = l, v = 0 (d )
第7章 弯曲 章
7-10 直接积分法求解梁的弯曲变形
y
为常数。 例7-15：求简支梁挠曲线方程。EI为常数。 ：求简支梁挠曲线方程。 为常数
q
A
ql 2
B x
ql 2
x
v max
l
1 1 2 解： M ( x) = qlx − qx 2 23 q l 2 1 3 l θ= ( x − x − )
D1 = 0 由(3),(4)知： C1 = C 2 , D1 = D2 = 0 知 Fb 由(2)知： 知 C1 = C2 = − (求解梁的弯曲变形
y
D1 = 0 x1 C b x2 由(3),(4)知： C1 = C 2 , D1 = D2 = 0 知 a F F l Fb l l 由(2)知： 知 C1 = C2 = − (l 2 − b2 ) Fb 2 2 6l EIθ 1 = ( x1 − l + b 2 ) Fb 2 6l x1 = 0, θ 1 = θ A = − (l − b 2 ) bFx1 2 2 6 EIl EIv1 = ( x1 − l + b 2 ) Fab 2 6l x1 = a , vC = − (l − b 2 − a 2 ) bF 3l 6 EIl 2 2 2 EIθ 2 = [3 x2 − l + b − ( x2 − a ) 2 ] 6l b bF 3 2 l 位移包括线位移 线位移和 2 EIv2 = [ x2 − l + b − ( x2 − a ) 3 ] 位移包括线位移和角位移 6l b

哈尔滨工业大学结构力学期末试卷及答案

哈尔滨工业大学结构力学期末试卷及答案

哈工大 2003 年春季学期结构力学试卷一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分3小题，共7分） 1.（本小题 3分）图a. b 所示三铰拱的支座反力相同。

（ ）（a ）(b) 2.（本小题 2分）图示结构中的反力H =-M /L 。

（ ）3.（本小题 2分）力矩分配法中的分配系数 ，传递系数与外界因素（荷栽，温度变化等）有关。

（ ）二．选择题（将选中答案的字母填入括弧内，本大题分3小题，共9分）1． (本小题 4分) 连续梁和M 图如图所示，则支座B 的竖向反力F By 是：A. 1.21(↑)B.5.07( ↑)C.11.07(↓)D.17.07(↑)。

（ ）2 (本小题3分) 在位移法中，将铰接端的角位移，滑动支撑端的线位移作为基本未知量：A,绝对不可；B.一定条件下可以；C.可以，但不必；D.必须。

( )3 (本小题 2分) 图示体系为：A. 几何不变无多余约束B. 几何不变有多余约束C.几何常变 D. 几何瞬变三.填充题（将答案写在空格内）（本大题分2小题，共9分）1．（本小题 4分）图示刚架支座反力F By= ,C 截面的弯矩M C = ,剪力F Q C =2．（本小题 5分） 虚功原理应用条件是：力系满足 条件；位移是 的。

四（本大题 4分）对图示体系作几何组成分析q20 kN15.85五（本大题7分）用力法计算图示梁，取支座D的竖向链杆为多余约束，代以方向向上的多余力X1,求得δ11=l3/(EI)，Δ1P= -ql4/(24EI)，求作其M图。

六（本大题7分）求图示桁架杆件a，b的内力七（本大题8分）已知图示结构的M图, 作F Q , F N图。

八（本大题10分）作图示结构F Q B左，M F的影响线。

九（本大题12分）用力矩分配法计算并作图示对称结构的M图。

已知：q=40 kN/m各杆EI相同。

十（本大题13分）用位移法计算并作图示结构M图，横梁为无穷刚梁EI→∞，两柱刚度均为EI。

哈尔滨工业大学01-03年春秋结构力学试卷及答案共20页word资料

哈尔滨工业大学01-03年春秋结构力学试卷及答案共20页word资料

哈工大 2019 年春季学期结构力学试卷(请考生注意：本试卷共5页)11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（ ）.2 . (本小题 4分) 用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（ ）3 . (本小题 2分) 力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（ ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（ ） 二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分）1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ ）A ．2/M ；B ．M ； C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（ ）Ａ.ch ; B.ci; C.dj; D .cj.23. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（ ）( a) (b) (c) (d) 4. (本小题 4分) 用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线；B.结构可分为等截面直杆段；C.所有杆件EI 为常数且相同；D.结构必须是静定的。

( )5. （本小题3分） 图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI ); B . F P l 3/(!6EI ); C . 5F P l 3/(96EI ); D. 5F P l 3/(48EI ).三（本大题 5分）对图示体系进行几何组成分析。

四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

五（本大题 11分） 用力矩分配法计算图示结构，并作M 图。

EI =常数。

六（本大题14分）已知图示结构，422.110 kN m ,10 kN/m EI q =⨯⋅=求B 点的水平位移。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第七章 影响线第七章影响线判断题图示梁AB 与A o B o ,其截面C 与C 0弯矩影响线和剪力影响线完全相同。

（X）图示梁K 截面的M K 影响线、Q 影响线形状如图a 、b 所示。

(K)(X)图示梁的M C 影响线、Q C 影响线形状如图a 、b 所示。

lb )（I 莎） ＜丨井1图示梁的M C 影响线、M B 影响线形状如图a 、b 所示。

1.2. 图示结构Q E 影响线的AC 段纵标不为零。

（X ）3.4. 5. ■6.7.8.9.10.11.12.13.14.15.16.17.18.4 上f 甘兀丄f ■ ) ___ ；_、T■ ■(b ) L_十=叼(O>(X )图示结构M B影响线的AB段纵标为零。

图示梁跨中C截面弯矩影响线的物理意义是荷载P=1作用在截面C的弯矩图形。

用静力法作静定结构某量值的影响线与用机动法作该结构同一量值的影响线是不等价的。

（X求某量值影响线方程的方法，与恒载作用下计算该量值的方法在原理上是相同的。

影响线是用于解决活载作用下结构的计算问题，它不能用于恒载作用下的计算。

移动荷载是指大小，指向不变，作用位置不断变化的荷载，所以不是静力荷载。

用静力法作影响线，影响线方程中的变量x代表截面位置的横坐标。

（X）表示单位移动荷载作用下某指定截面的内力变化规律的图形称为内力影响线。

简支梁跨中截面弯矩的影响线与跨中有集中力P时的M图相同。

（X）简支梁跨中C截面剪力影响线在C截面处有突变。

绝对最大弯矩是移动荷载下梁的各截面上最大的弯矩。

静定结构及超静定结构的内力影响线都是由直线组成。

图示结构Q影响线的CD段为斜直线。

(X)(V)(X)(X) (V)(V)(V)19. 图示结构K断面的剪力影响线如图b所示。

（V）20.21.22.23.inQt2/7:A题19图用机动法作得图a所示Q左结构影响线如图b otX} (4 分)题20图J a（左）ft （左｝图示结构a杆的内力影响线如图b 所示•、题21图荷载处于某一最不利位置时，按梁内各截面得弯矩值竖标画出得图形，称为简支梁的弯矩包络图。

（X）单位力P=1沿图a所示桁架上移动，杆K内力影响线如图b.(b】(O')1(a)_ I ]w r Ji dI*—-———----------------------------- :1/2/—A、30. 图示结构BC 力影响线应画在BG图示简支梁在图示荷载作用下，跨中截面的最大剪力等于绝对最大剪力。

题30图24. 图为图所示结构Q C 右的影响线。

25. 图示结构在给定移动荷载作用下 ,AB 杆受压,其内力的最大值为 494.975kN 。

26. 27. 28. 题25图 题26图 图示等截面静定梁，截面C 弯矩影响线形状 AC 曲线,CB 直线。

图a 示结构，单位荷载 P=1作用下沿 AF 、CE 移动时，M K 影响线轮廓如图 题27图 图所示结构Q K 影响线如图b(O)题28图tx — lOmio 10 ic 10 la tbr2m 2m 1 n SnL ■ f ■ 4 ■ ■ ■■29. 题29图42. 图示结构载给定移动荷载作用下，梁上截面 C 的弯矩最大值为460kNm>内力影响线是表示单位移动荷载作用下结构各截面内力分布规律的图形。

WJ //3 ill ——*+•= ■点■(b)廣亠题33图 图中P 为静荷载，图为中截面C 的弯矩影响线，则图a 中M=Py D 。

任何静定结构的支座反力、内力的影响线，均由一段或数段直线所组成（2）静定某截面弯矩的临界荷载位置一般就是最不利荷载位置。

图a 、b 两结构在移动荷载作用下， C 截面最大弯矩值不相同。

I —F- = •—(1>31. 32. 一个桁架所有杆的轴力影响线均为常数值。

33. 图示结构M E 影响线形状为下图所示。

34. 题34图35. 图示结构 吊的影响线与 Q 左的影响线相同。

36.37. 静定结构和超静定结构的内力影响线均为折线组成。

(X )38. 结构基本部分某截面量值的影响线载附属部分的影响线竖标值为零。

(X)39. 40. 水平梁上某截面剪力影响线载该截面左、右影响量绝对值之和为1。

(V)41.U TH 1in 2ia, 2m 4m4n尸-1「题45图图a 所示结构，单位荷载P=1沿ACDE 移动，Q 影响线如图b 。

简支梁弯矩包络图是由其绝对最大弯矩截面的弯矩图绘成的。

图示结构，P=1在AB 段移动时，K 截面的弯矩影响线值 M K 为零。

（X ）选择题(b)43. 44. 题42图 题43图图示结构的 Q 影响线如图b 所示。

图示结构，Q 左的影响线在截面C 稍偏左处纵标距值为-1/2，稍偏右处纵标值为 1/2。

题44图 45. 46. 图示结构杆内力影响线的最大纵标距为-4/3。

题46图题49图47. 用静力法建立静定梁某截面影响线方程时,只从一端取隔离体也是可行的。

(V)48. 49. （4仆〉第七章影响线1图示结构最大值的临界荷载是：（C ）.第七章 影响线C D) C S 井)已知某量值S 的影响线如图a,在给定的移动荷载（P 1=8kN,P2=1kN,P3=2kN ）作用下，其最不利荷载位置。

（B ）B. -(L-X) A/L;C. x*b/l;D. -x*b/l o据影响线的定义，图示悬臂梁C 截面的弯矩影响线在 C 点的纵坐标为A 0;B -3m;C -2m;D -1mP1；P2；P3；-3&tN P?Im JmFj -40ItNJC3mTinP-Inrd2. 3. 单位荷载 P=1在图示简支梁上移动时，弯矩 M 的影响线方程为：（B ）A. (l-x )A/L;4.第七章 影响线图示桁架，当移动荷载P 在下弦移动时，杆54的轴力恒为A -P ;C P/2 ;A. ab/(2I);B. ab/I;C. a/l;D. b/l 。

8. 图示梁中支座反力 R^的影响线为:5. 6. 图示桁架，下面画出的杆件内力影响线，此杆件是;A ch;B ci;D cj 。

"hr7. 图示结构截面 C 的弯矩影响线最大竖标为:"1第七章 影响线0.9.图示影响线竖标表示简支梁哪点的弯矩值。

A. 斜交该点;B. 相互平行;C. 相互垂直;D. 相交于一点A.部分为直线,部分为曲线；B. 均为曲线;C. 均为直线；D. 竖标为零。

线是（A ）A.折线;12. 当主梁为超静定体系时，在间接荷载作用下（结点荷载下），在相邻两结点之间的影响10. A.a 点 C. c 点B.eD.f静定梁任截面剪力影响线在该截面两侧的影响线必然是: (B )11. 单位荷载作用在简支结间梁上，通过结点传递的主梁影响线,在各结点之间：（C ）B. —段直线; C •二次抛物线; D.圆曲线结论适用于（0A. 任何一种水平梁B. 任何一种静定梁C. 任何一种超静定梁D. 任何一种斜梁A. 刚体体系虚力原理B. 变形体的虚功原理C. 刚体体系的虚位移原理D. 变形体虚位移原理利用梁的某截面内力影响线可求移动荷载下梁的 （D ）A.所有截面的内力 B.指定截面的内力C.任一截面的内力D.与该截面相应的内力图示梁载移动荷载组作用下，使截面K 产生最大弯矩的最不利荷载位置是13. 用机动法作梁某一量值的影响线，其虚位移图的竖标为垂直于梁轴方向的虚位移, 这一14. 机动法作静定结构内力影响线的依据是（C ）15. 机动法作静定结构内力影响线的理论基础是（A ）A.刚体体系的虚位移原理B. 功的互等定理C.位移互等定理D.反力互等定理16.17. 绘制任一量值的影响线时，假定荷载是（A ）A. 一个方向不变的单位荷载B. 移动荷载C.动力荷载D.可动荷载18.11C 0> ( 3 分)19.图示结构Q已作出如图所示，其中竖标y c是（B）A.P=1 在C时, C截面的剪力值B.P=1 在C时, K截面的剪力值C.P=1 在C 时, B左截面的剪力值D.P=1 在C 时, A右截面的剪力值20.图示结构M B的影响线已作出如图所示，其中竖标y E表示A. P=1 在D时,截面E的弯矩值B. P=1 在B时,截面E的弯矩值C. P=1 在E时,截面B的弯矩值D. P=1 在E时,截面C的弯矩值21.22.23.24.|P-I，金:、! : C £>F L题20图tC)题21图图示结构Q影响线（P=1在BE移动）BC CD段纵标为A. BC、CD均不为零B. C、CD均为零C.为零、CD不为零D.不为零、CD为零当单位荷载P=1载图示简支梁CB段上移动时，C截面剪力Q饿影响线方程为A./IB.x/lC.(l-x)/lD.l-x)/l单位力偶M=1沿图示梁AB移动，设反力R A向上为正，其影响线形状为c.图示桁架N杆的影响线纵标不为零的区段为第七章 影响线A0~4点之间 B1~3点之间 C2~4点之间 D0~2点之间C.(C)图示梁在移动荷载作用下，使截面K 产生最大弯矩的最不利位置是11? 1/ I 尸C.A. 一支座的支座反力27. 绘制影响线时，每次能研究25. 图示结构中截面E 弯矩影响线形状为26. B.B. —截面的内力C. 一截面的位移D. 构上某处的某一量值（某一反力、某一内力或某一位移 ）。

随单位移动荷载 P=1的移动而发生变化的规律。

（D ）A 间接荷载是沿主梁上的纵梁移动B 间接荷载作用下的影响线布能用静力法绘制C 间接荷载作用下的影响线在结点处的竖标与直接荷载作用下的相等范围里间接荷载作用下的影响线是一条直线D 直接荷载是沿主梁移动31.当影响线为折线时，在移动集中荷载作用下发生最不利荷载位置的必要条件是（A. 别式改变符号B. 动集中荷载中有一个荷载位于影响线的一个顶点&.A> t 3>28. 支座反力R C 的影响线形状应为29. 间接与直接荷载作用下的影响线的相同与不同之点(C)；差是在每一纵梁30. 图是结构Q 的影响线,其中ACD 部分为A.AC 不为零,CD 为斜线B.AC 为零,CD 为水平线C.AC 为零,CD 为斜线D.AC为零,CD 为零4iriAC i)liA Im 4mC.荷载布满影响线的正号范围D.荷载集中布置于影响线的顶点附近32.梁的绝对最大弯矩表示在一定移动荷载作用下（D)A.某一截面的最大弯矩B.某一截面绝对值最大的弯矩C.移动荷载处于某一最不利位置时相应的截面弯矩D.所有截面中最大弯矩的最大值。

33. 梁在间接荷载作用下的影响线和直接荷载作用下的影响线（D)A.全一致B.全相同C.在所求截面的结间需修改D.有的结间全应修改34. 简支梁绝对值最大弯矩的意义是（C）A.中某截面的最大弯矩值B.梁中点较近的某截面的弯矩值C.中各截面的最大弯矩中的最大值D.中点截面的最大弯矩值35. 机动法作静定梁影响线应用的原理为（C）A.形条件B.衡条件C.功原理D.加原理36. 般在绘制影响线时，所用的荷载是一个（C）A.中力B.中力偶C.向不便的单位移动集中力D.位力偶37. 简支梁载直接荷载作用下跨间截面剪力影响线在该截面左右两边为（A）A 正负两部分B 全为正C 全为负D 为零 38.影响线的基线应当与（C ）A 梁轴线平行B 梁轴线垂直C 单位力的作用线垂直D 单位力的作用线平行A P i 在C 点;B P 2在C 点;C P i 和P 2合力在C 点;D P i 及P 2的中点C 点。
