PXUT-300C型超声波探伤仪操作规程

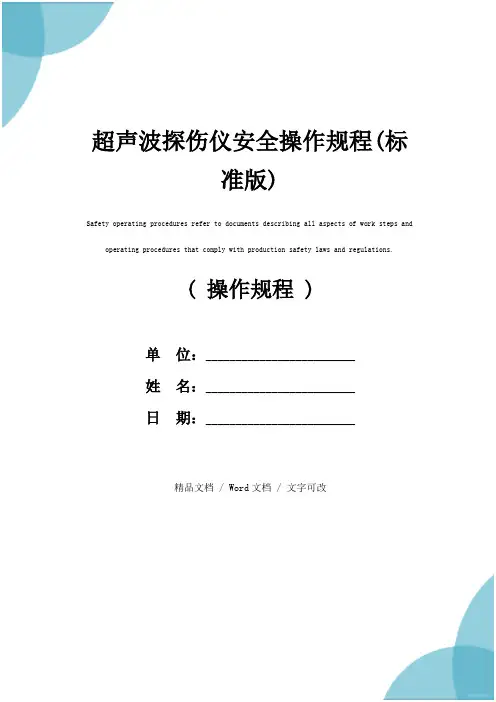

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改超声波探伤仪安全操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.超声波探伤仪安全操作规程(标准版)1.数字式超声波探伤仪是精密仪器，没有经过培训的人员不得操作。

2.使用外接电源时，为防止反向感应电流冲击应该先将交流适配器先接通２２０Ｖ电源，等交流适配器的指示灯亮后再把交流适配器的ＤＣ１２Ｖ插头插到超声波探伤仪的插孔，等仪器的电源指示灯闪亮，才可开启仪器电源开关。

3.当超声波探伤仪关机后需要停止外接交流适配器工作，为防止反向感应电流冲击，必须先切断交流适配器与超声波探伤仪的连接，然后再拨掉交流适配器的２２０Ｖ交流插头。

4.对超声波探伤仪内置电池进行充电时，超声波探伤仪与交流适配器的连接、断开及交流适配器与２２０Ｖ电源的连接、断开程序按第２、第３条规定执行。

5.为延长电池寿命，给超声波探伤仪内置电池充电，应在内置电池电量用尽后再给电池充电，一次充电全程应不少于１６小时。

6.交流适配器插上电源后，不应以身体其他部位接触外接交流适配器ＤＣ１２Ｖ的插头，以免短路引起损伤。

7.仪器长期不使用，应每两个月充电、开机一次。

8.仪器在连接Ｉ／Ｏ接口（报警或同步控制系统接口）和ＲＳ－２３２接口（打印机、计算机接口）时必须关断仪器电源。

9.关闭仪器后再次开机要在放开ＯＮ／ＯＦＦ按键以后间隔３０秒。

10.仪器使用后要将仪器、探头、探头线、交流适配器上的油污、水渍擦拭干净，放到仪器箱内，存放到干燥的工具橱中。

超声波探伤仪操作规程
《超声波探伤仪操作规程》
一、设备准备
1. 确保超声波探伤仪处于正常工作状态，检查超声探头和连接线是否完好。

2. 确保探伤仪的电源和连接线处于安全状态，无损坏和漏电现象。

二、操作步骤
1. 将探伤仪的电源线插入电源插座，打开探伤仪的电源开关。

2. 根据实际需要选择合适的探头，连接到探伤仪上。

3. 调整探头的位置，使其与被测物体表面平行，调整工作模式和频率。

4. 选择合适的检测模式，设置合适的参数，如增益、闸宽等。

5. 将探头靠近被检测物体表面，保持一定的压力，启动探伤仪的检测功能。

6. 对被检测物体进行全面、均匀的检测，注意观察屏幕显示的波形和数据，发现异常情况及时做好记录。

三、操作注意事项
1. 在操作过程中，应注意避免探头碰撞和损坏。

2. 在使用过程中，应注意控制超声波的能量，避免超声辐射对人体造成伤害。

3. 对于高温、易燃、易爆或有放射性物质的被检测物体，应特别注意安全防护和操作规程。

4. 在操作结束后，应关闭探伤仪的电源开关，拔掉电源线，做
好设备的保管和维护工作。

通过严格按照《超声波探伤仪操作规程》进行操作，能够确保超声波探伤仪的安全、高效运行，提高探伤准确性，保障设备和人员安全。

超声波探伤仪操作规程超声波探伤仪操作规程一、安全须知1. 操作人员必须要经过相关培训并取得合格证书才能进行超声波探伤仪的操作。

2. 在操作前要做好相关防护措施，包括佩戴安全帽、防护眼镜、防护手套等。

3. 在操作时要注意避免超声波辐射对人体的伤害，严禁直视超声波发射头，必要时要佩戴防护设备。

4. 操作人员在操作前要确认设备的工作状态，并进行必要的检查和维护，确保设备的正常工作。

5. 操作结束后，要及时关闭设备并进行必要的清洁，确保设备的安全和正常使用。

二、仪器准备1. 在操作前要检查仪器的各项指标是否符合要求，如仪器的电源是否通电，控制面板的显示是否正常等。

2. 检查超声波发射头的连接是否牢固，超声波传感器是否干净、完好。

3. 在操作前要检查传感器和被测材料之间的垫片是否齐全，并保持其清洁。

4. 确保仪器所需的耦合剂（如清水、润滑油等）齐全并处于可用状态。

三、操作流程1. 打开仪器电源，等待仪器启动完成。

注意检查设备上的指示灯是否正常。

2. 首先要选择合适的工作模式和参数设置。

根据被测材料的类型和厚度，选择合适的频率、增益等参数。

3. 将超声波发射头和传感器放置在被测材料上，确保它们与被测材料的表面紧密接触。

4. 调节超声波发射头的位置和角度，使得超声波能够垂直入射和垂直射到被测材料中的缺陷部位。

5. 开始进行扫描，观察探测到的波形信号。

根据波形信号的变化来判断是否存在缺陷，并对缺陷的性质进行初步判断。

6. 根据需要可以调整仪器的参数，如增益、滤波器等，以获取更加清晰的波形信号。

7. 当发现缺陷时，可以对其进行标记，并记录其位置、尺寸等相关信息，以便后续的分析和处理。

8. 在完成扫描后，关闭仪器电源，并进行必要的数据处理和分析。

四、仪器维护1. 每次使用结束后，要及时清洁超声波发射头和传感器，并将其放置在干燥的地方存放。

2. 定期对仪器进行检查和维护，包括清洁仪器内部和外部，检查电源线是否破损，检查传感器是否工作正常等。

超声波探伤操作规程
1打开机器电源开关，机上指示灯亮
2按<通道/设置>键选择探伤通道
3按<通道/设置>两次，在设置菜单下根据选用的探头调节各项探头参数
一选择合适的声速
二选择探头0点和晶片尺寸
三选择探头频率
四斜探头选择K值和探头前沿
4按<声程/标度>键根据被检对象选择合适声程
5按<选项>键选择填写菜单内的内容
6根据探伤要求调节探伤灵敏度
一用试块调节探伤灵敏
二用大平底调节探伤灵敏度
7对工件进行可探性评定
8检验时探头移动速度不大于10cm/s，扫查线应彼此紧靠重叠，重叠面约晶片直径1/4
9对缺陷波做出记录和评定
10检测结束后应及时关闭电源并做好仪器和探头的清洁工作。

超声波探伤仪操作规程
1、探伤仪具备很高的发射功率，电路内具有很高的电压峰值，因
此每次更换探头前均应关闭仪器，防止发生危险。

2、使用探伤仪前，操作者应对待检材料的各项数值充分了解并在
作业前对探头进行全面调试。

3、探伤仪器应使用原厂配备的充电器，切断电源时应轻拔插头。

4、点击“电源”键1秒后，仪器开机，随后进入探伤操作界面。

操作结束后，应使用“软关机”来关闭仪器，而非直接关闭电源。

5、错误操作导致仪器状态异常，无法软关机时，可按住“返回”
键4秒，此时仪器将关闭，但未保存数据将丢失。

6、仪器电量指示低于9时，需尽快保存数据并连接充电器，充电
期间可继续作业。

7、探伤仪器每次使用后应认真清理保养，将电量充满后，放入箱
内以备下次使用。

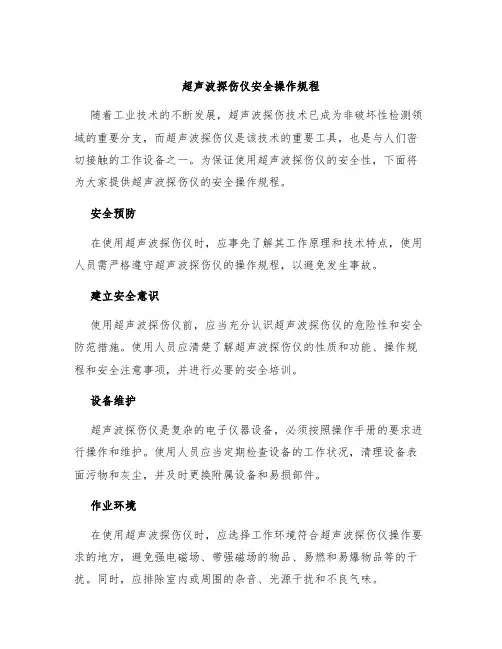

超声波探伤仪安全操作规程随着工业技术的不断发展，超声波探伤技术已成为非破坏性检测领域的重要分支，而超声波探伤仪是该技术的重要工具，也是与人们密切接触的工作设备之一。

为保证使用超声波探伤仪的安全性，下面将为大家提供超声波探伤仪的安全操作规程。

安全预防在使用超声波探伤仪时，应事先了解其工作原理和技术特点，使用人员需严格遵守超声波探伤仪的操作规程，以避免发生事故。

建立安全意识使用超声波探伤仪前，应当充分认识超声波探伤仪的危险性和安全防范措施。

使用人员应清楚了解超声波探伤仪的性质和功能、操作规程和安全注意事项，并进行必要的安全培训。

设备维护超声波探伤仪是复杂的电子仪器设备，必须按照操作手册的要求进行操作和维护。

使用人员应当定期检查设备的工作状况，清理设备表面污物和灰尘，并及时更换附属设备和易损部件。

作业环境在使用超声波探伤仪时，应选择工作环境符合超声波探伤仪操作要求的地方，避免强电磁场、带强磁场的物品、易燃和易爆物品等的干扰。

同时，应排除室内或周围的杂音、光源干扰和不良气味。

安全防护在使用超声波探伤仪时，应当严格遵守安全规程，做好相应防护措施。

如检测时应佩戴防护眼镜、手套等装备；超声波探伤仪在检测过程中可产生高强度的超声波，避免将耳朵置于超声波探头附近，以免损伤内耳；手指不要接触探头等易热、易损部件以避免烫伤或者损伤部件。

注重细节在使用超声波探伤仪时，使用人员应当注重操作细节。

如应当先打开超声波探伤仪的电源，然后才接上信号处理器和探头，反之，应当先拔掉信号处理器和探头，再关掉电源。

安全操作在建立了正确的安全意识和掌握了正确的操作方法后，使用超声波探伤仪需要注意以下几个方面的操作安全措施。

控制输出信号在使用超声波探测仪时，应当严格控制输出信号的强度，防止超声波能量过大，造成危害。

需要注意，超声波探头与被测工件的距离越近、波长越小，能量就越大，因此，在操作中应当注意选择合适的频率和探头以控制超声波输出信号强度。

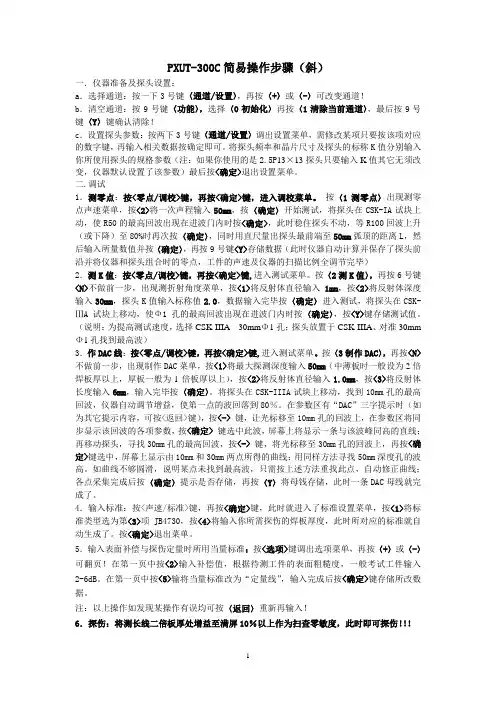

PXUT-300C简易操作步骤（斜）一．仪器准备及探头设置：a．选择通道：按一下3号键〈通道/设置〉，再按〈+〉或〈-〉可改变通道！b．清空通道：按9号键〈功能〉，选择〈0初始化〉再按〈1清除当前通道〉，最后按9号键〈Y〉键确认清除！c．设置探头参数：按两下3号键〈通道/设置〉调出设置菜单，需修改某项只要按该项对应的数字键，再输入相关数据按确定即可。

将探头频率和晶片尺寸及探头的标称K值分别输入你所使用探头的规格参数（注：如果你使用的是2.5P13×13探头只要输入K值其它无须改变，仪器默认设置了该参数）最后按<确定>退出设置菜单。

二.调试1．测零点：按<零点/调校>键，再按<确定>键，进入调校菜单。

按〈1测零点〉出现测零点声速菜单，按<2>将一次声程输入50mm，按〈确定〉开始测试，将探头在CSK-IA试块上动，使R50的最高回波出现在进波门内时按<确定>，此时稳住探头不动，等R100回波上升（或下降）至80%时再次按〈确定〉，同时用直尺量出探头最前端至50mm弧顶的距离L，然后输入所量数值并按〈确定〉，再按9号键<Y>存储数据（此时仪器自动计算并保存了探头前沿并将仪器和探头组合时的零点，工件的声速及仪器的扫描比例全调节完毕）2．测K值：按<零点/调校>键，再按<确定>键,进入测试菜单。

按〈2测K值〉，再按6号键<N>不做前一步，出现测折射角度菜单，按<1>将反射体直径输入1mm，按<2>将反射体深度输入30mm，探头K值输入标称值2.0，数据输入完毕按〈确定〉进入测试，将探头在CSK-ⅢA试块上移动，使Ф1孔的最高回波出现在进波门内时按〈确定〉，按<Y>键存储测试值。

（说明：为提高测试速度，选择CSK-IIIA 30mmΦ1孔；探头放置于CSK-IIIA、对准30mm Φ1孔找到最高波）3．作DAC线：按<零点/调校>键，再按<确定>键,进入测试菜单。

超声波探伤仪安全操作规程范文第一章总则第一条为了提高超声波探伤仪的安全使用水平，保护工作人员和设备的安全，制定本规程。

第二条本规程适用于使用超声波探伤仪的工作人员，包括操作人员、维护人员等。

第三条超声波探伤仪是一种重要的无损检测设备，使用前必须经过严格的培训和考核，掌握超声波探伤仪的原理和操作技能。

第四条在使用超声波探伤仪前，必须对设备进行全面检查，确保设备正常运行。

第五条超声波探伤仪的使用必须符合国家相关法规和标准的要求。

第六条工作人员在操作超声波探伤仪时，必须严格按照操作规程进行操作，不得随意修改参数或进行未经许可的操作。

第二章操作规程第七条操作人员在使用超声波探伤仪前，必须穿戴好防护装备，并确保装备的完好。

第八条超声波探伤仪应放置在稳定的工作台上，避免受到外力的影响。

第九条操作人员在使用超声波探伤仪时，必须保持设备与外界的良好接地，以防止静电的积累。

第十条操作人员必须先将超声波探伤仪的电源关闭，然后再进行其他操作。

第十一条在操作过程中，操作人员不得随意触摸设备的内部部件，以免触电或引起其他意外。

第十二条在操作过程中，如果发现设备出现异常情况，如有烟雾、异响等，应立即停止使用并报告维护人员。

第十三条操作人员在使用超声波探伤仪时，必须按照设备的说明书进行操作，不得擅自调整参数或进行其他未经许可的操作。

第十四条操作人员在使用超声波探伤仪时，必须正确操作设备，不得敲击、撞击或移动设备，以免损坏。

第十五条操作人员在使用超声波探伤仪时，必须保持设备的清洁，定期清理设备的灰尘和杂物。

第十六条操作人员不得将超声波探伤仪暴露在潮湿、高温或低温的环境中，以免影响设备的正常运行。

第十七条操作人员在使用超声波探伤仪时，必须保持注意力集中，不得分心或疲劳操作。

第十八条操作人员离开岗位前，必须将超声波探伤仪的电源关闭，并进行必要的安全清理和整理。

第三章维护规程第十九条维护人员必须按照设备的维护手册进行定期维护，并填写相关记录。

超声波探伤仪安全操作规程模版第一章：总则第一条: 为确保超声波探伤仪的安全使用和维护，保障人员的身体健康和设备的正常运行，制定本操作规程。

第二条: 本操作规程适用于超声波探伤仪的使用及维护人员，在使用超声波探伤仪时必须遵守。

第三条: 使用超声波探伤仪的人员应接受相关培训，熟悉操作规程和使用方法，并具有一定的超声波探伤仪知识和技能。

第二章：安全操作规程第四条: 使用超声波探伤仪的人员在操作过程中必须严格遵守以下安全规则：（一）严禁未经许可人员擅自使用超声波探伤仪。

（二）严禁未经许可人员擅自拆卸、修理超声波探伤仪。

（三）严禁超声波探伤仪与其他设备共用电源插座。

（四）操作前必须检查超声波探伤仪的电源线、连接线等是否正常，如有异常要及时修理。

（五）严禁用湿手接触超声波探伤仪。

（六）在使用超声波探伤仪前，必须确认环境是否有易燃、易爆物质，避免造成危险事故。

（七）在使用超声波探伤仪过程中，应注意避免其它金属或者磁性物体靠近，以免干扰读数。

（八）操作人员必须有固定的操作位置，且周围不能有其它人员行走和干扰。

（九）操作人员在操作过程中应注意保持坐姿，不得久坐或长时间弯腰。

（十）操作人员不得将超声波探伤仪直接放在电脑等辐射设备旁边。

第五条: 使用超声波探伤仪的人员在操作过程中需严格遵守以下注意事项：（一）操作人员要正确佩戴相关劳动防护用品，如手套、防护眼镜等。

（二）操作人员应在超声波探伤仪停止工作后，再切断电源。

（三）操作人员应定期进行防护用品的清洗和更换。

（四）操作人员应经常检查超声波探伤仪的工作状态，及时发现并处理异常情况。

（五）操作人员应对超声波探伤仪进行定期维护保养，确保其正常运行。

（六）操作人员在操作超声波探伤仪过程中，如发现异常情况，应立即停止使用，通知维修人员进行检修。

第三章：应急处置第六条: 在操作超声波探伤仪时发生事故或者发现异常情况时，应立即停止使用，并按以下步骤进行应急处置：（一）切断电源，并通知相关人员。

超声波探伤仪安全操作规程范本第一章总则第一条为确保超声波探伤仪操作过程的安全性，减少操作人员的危害和工作风险，制定本安全操作规程。

第二条本规程适用于所有使用超声波探伤仪的操作人员。

第三条操作人员在使用超声波探伤仪时必须严格遵守本规程的规定，并经过相关培训和持证上岗方可操作。

第四条超声波探伤仪的维护保养和日常管理工作，由设备的管理人员负责。

第二章操作准备第五条操作人员在操作前必须检查超声波探伤仪的设备完好性，确保设备无损坏或故障。

第六条操作人员必须配戴符合安全要求的个人防护装备，包括手套、护目镜、耳塞等。

第七条操作人员必须了解超声波探伤仪的操作原理、设备功能和常见故障处理方法，具备相关技术知识和操作技能。

第八条操作人员在操作前必须对工作区域进行清理，确保工作区域整洁、无障碍物。

第九条操作人员必须按照设备说明书要求，正确设置和调整超声波探伤仪的相关参数。

第三章操作流程第十条在操作超声波探伤仪前，操作人员必须切断电源，并确保设备处于停机状态。

第十一条操作人员必须按照设备说明书要求，正确连接超声波探伤仪和被检测对象，并检查连接是否牢固。

第十二条启动超声波探伤仪前，操作人员必须检查探头的工作状态和是否有损伤。

第十三条操作人员在使用超声波探伤仪时，必须保持注意力集中，防止因分心引发的安全事故。

第十四条操作人员必须按照设备说明书要求，设置正确的超声波参数，并确保参数的一致性。

第十五条操作人员在正式进行探伤检测时，必须保持仪器和手持探头的稳定，避免发生意外。

第十六条操作人员在使用超声波探伤仪时，必须保持仪器和探头的清洁和干燥，避免发生电路短路等电气事故。

第十七条操作人员在操作过程中，严禁将超声波探伤仪丢弃或摔落，以免造成设备损坏或其他安全隐患。

第十八条操作人员在操作过程中发现设备异常情况或故障时，应立即停止使用，并上报设备管理人员进行处理。

第十九条操作人员在操作完毕后，必须切断电源，清理工作区域，保持设备的清洁和整理。

超声波探伤仪操作规程一. 设备开机前的要求：1.操作者必须持有无损检测技术的资格证书相关资质;应熟悉仪器原理,结构和功能;掌握正确的操作方法,经考试合格后方可操作;2.工作前检查仪器各个部位是否完好,电缆绝缘是否良好;二. 接通电源和开机后操作要求按下电源按钮,直到电源指示灯亮;三．设备状态检查及自检操作要求仪器进行自检,自检通过后进入开机动态界面,方可使用;四．进行正常运行时的具体操作规定1.进行常规功能状态的调节,包括通道的选择,闸门的调节,波峰记忆、增益调节db调节检测范围调节、零点调节、脉冲位移调节、声速调节、抑制调节;2.仪器的校准;直探头纵波入射零点校准,斜探头横波入射零点校准,斜探头“K”值测量;3.关机后必须停5秒以上的时间后,方可再次开机,切勿反复开关电源开关;4.清洗干净被检测零件表面油脂及其他污物,在被检测表面上涂上耦合剂,再进行探伤;5.连接通讯电缆和打印电缆时,必须在关机的状态下操作;6.键操作时,不宜用力过猛,不宜用占有油污和泥水的手操作仪器键盘,以免影响键盘的使用寿命;7.屏幕上的电源指示灯闪烁时,及时关机,对电池进行充电具体步骤,关掉探伤仪主机电源,将充电器与主机充电插头接好;接入交流电,充电电源和充电指示灯同时点亮,下方电量指示灯顺序渐亮;充电时间大约为5个半小时到6个小时;电池充满电后充电器自动停止充电,仅电源红灯亮,其余灯灭开启过程中不要开启探伤仪电源;五．工作结束后,设备的操作要求工作完后,关闭电源关机六．设备使用完毕后操作要求1. 进行表面清洁,然后将探伤仪放置于工房内干燥通风的地方;2. 不可将设备置于高温、潮湿和有腐蚀气体的地方;3. 准确、及时的填写设备运转记录,并记录使用过程中设备运转情况;七. 设备操作过程中特别注意的注意事项1. 探头连线、打印电缆、通讯电缆等切忌扭曲重压;在拔插电缆时,应抓住插头的根部,不可抓住电缆线拔、插或拽等;2. 避免强力震动,冲击和强电磁干扰;3. 探伤仪在搬运过程中,应避免摔跌及强烈震动、撞击和雨雪淋溅,以免影响仪器使用寿命;八. 操作过程中出现故障的处理仪器出现故障时,立即关机并汇报有关仪器问题,以督促及时解决问题;。

超声波探伤仪安全操作规程超声波探伤仪是一种常用的非破坏性检测仪器，广泛应用于工业领域。

使用超声波探伤仪需要遵守一系列安全操作规程，以确保操作人员的安全和仪器的正常运行。

下面是超声波探伤仪的安全操作规程，具体如下：一、使用前的准备工作1.仪器检查：在使用超声波探伤仪之前，首先要进行仪器的检查，确认仪器的各部件是否完好无损，仪器的显示屏是否正常，电源是否接通，并对仪器进行必要的校准和调试。

2.环境检查：确认工作环境是否符合要求，包括空气温度、湿度、噪音、光线等方面的要求。

必要时，可采取相应的措施进行调整，以确保仪器的正常运行。

二、操作时的安全措施1.佩戴个人防护装备：在操作过程中，操作人员应佩戴个人防护装备，包括但不限于安全眼镜、防护手套、防护鞋等。

避免身体暴露在任何可能的伤害源下。

2.正确使用操作工具：使用超声波探伤仪时，应按照说明书中的操作步骤进行操作，正确使用各个操作工具，避免损坏仪器或导致操作人员受伤。

3.遵守操作规程：在操作过程中，操作人员应严格按照操作规程进行操作，不得随意更改操作参数，不得超出仪器的使用范围。

如果不清楚某些操作步骤或参数的含义，请及时向专业人员咨询。

4.掌握紧急处理方法：在操作过程中，如果发生了紧急情况，如仪器异常、电源故障等，操作人员应立即停止操作，切断电源，并使用专业人员指导进行处理。

不得私自进行维修或更换零部件。

5.注意仪器的维护保养：超声波探伤仪是一种精密的仪器设备，平时需要定期进行维护保养。

操作人员应按照说明书中的要求，对仪器进行定期的清洁、校准和维修，确保仪器的正常运行。

三、使用后的安全处理1.及时断电：在使用完成后，应及时切断电源，避免仪器长时间处于待机状态，以免发生意外事故。

2.妥善存放仪器：在使用完成后，应将超声波探伤仪妥善存放在干燥、通风的环境中，避免机械振动、高温、潮湿等对仪器的损害。

3.定期检查仪器：定期对超声波探伤仪进行检查，包括外观、内部零部件的状况等，如发现异常情况，及时进行处理或更换。

超声波探伤仪设备安全操作规程一、前言超声波探伤仪是一种常用的无损检测设备，广泛应用于航空航天、汽车制造、化工、电力、建材等领域。

但这种设备也存在着一些安全隐患，为了保障操作人员的安全，特制定本操作规程。

二、基本原则1.操作前必须进行安全检查，确保设备完好无损。

2.操作人员必须经过专业培训，掌握基本操作技能和安全知识。

3.操作过程中要遵守安全规定，保持警觉状态，确保自身安全和设备安全。

4.不得私自改动设备结构或功能，避免使用过程中出现不安全因素。

三、设备操作步骤1.设备接通电源1.1 插好电源线，连接电源插座；1.2 打开探伤仪控制面板上的电源开关，确认设备正常启动。

2.设备预热2.1 如果探伤仪存放时间过久，应进行预热；2.2 打开探头（探测头）保护罩，并放置在指定的预热器上；2.3 根据设备操作手册的要求，进行预热时间和预热温度的设置。

3.设备校准3.1 根据设备操作手册的要求，进行校准；3.2 校准过程中注意强调，确保校准值的准确性。

4.设备调试4.1 根据具体需要，设置探头数量、频率、灵敏度等参数；4.2 调试过程中，操作人员应各司其职，确认设备及时反映探伤结果。

5.设备检测5.1 将探头放置在要检测的部位，并进行相应操作；5.2 操作人员应时刻关注设备反馈信息，确保检测过程发现问题及时解决。

四、操作中的安全注意事项1.个人防护1.1 操作人员必须穿戴符合安全操作标准的防护装备，包括：安全帽、安全鞋、防护手套、防护眼镜。

1.2 操作人员要注意个人卫生，避免身体不适。

2.设备防护2.1 对于接线部位，应加装防护措施，防止电气触电事故的发生。

2.2 设备在运行状态下，不得私自拆卸和更换关键部件。

2.3 设备应放置在固定的位置上，避免跌落。

3.操作规范3.1 操作人员必须严格遵守操作规范和安全程序，确保操作的准确性和安全性。

3.2 操作前要对操作流程进行测试，保障操作的顺利进行。

3.3 在操作过程中，严格执行设备停机规程，不得出现对设备进行不当操作的情况。

超声波探伤仪操作规程超声波探伤仪操作规程1.选择探头根据工件状况、委托要求执行的检测标准和工艺要求选择合适的探头。

1.1 探头型式的选择纵波直探头主要用于探测与探测面平行的缺陷，如锻件、钢板中的夹层、折叠等缺陷;横波斜探头主要用于探测与探测面垂直或成一定角度的缺陷，如焊缝中的未焊透、裂纹、未熔合等缺陷。

1.2 探头频率的选择对于晶粒较细的锻件、轧制件和焊接件等，一般选用较高的频率，常用2.5,5.0MHz;对晶粒较粗大的锻件、奥氏体钢等宜选用较低的频率，常用0.5,2.5MHz;一般在保证灵敏度的前提下尽可能选用较低的频率。

1.3 探头晶片尺寸的选择实际探伤中，探伤面积范围大的工件时，为了提高探伤效率宜选用大晶片探头。

探伤厚度大的工件，为了有效地发现远距离的缺陷宜选用大晶片探头。

探伤小型工件时，为了提高缺陷定位定量精度宜选用小晶片探头。

探伤表面不太平整，曲率较大的工件时，为了减少耦合损失宜选用小晶片探头。

1.4 横波斜探头K值的选择斜探头的K值(角度)可参照表1的规定。

条件允许时，应尽量采用较大的K值探头。

表1 推荐应用的斜探头K值板厚T(?) K值(角度)6,25 3.0,2.0(72o,60o)>25,46 2.5,1.5(68o,56o)>46,400 2.0,1.0(60o,45o)2.选择试块试块应采用与被检工件相同或相近声学性能的材料制成，该材料用直探头检测时，不得有大于Φ2mm平底孔当量直径的缺陷。

一般情况下(工件底波调整法除外)都要使用试块对仪器进行灵敏度调节，根据工件状况、委托要求执行的检测标准和工艺要求以及所选的探头选择合适的试块。

3.扫描速度调节3.1 直探头扫描速度调节将直探头对准厚度适当的平底面或曲底面，使两次不同的底波对准相应的水平刻度。

3.2 斜探头扫描速度调节3.2.1声程调节法:使示波屏上的水平刻度值与声程成比例，这时仪器示波屏上直接显示声程,此法用于非K值探头。

PXUT-300C型超声波探伤仪操作规程（1）根据被检工件的技术要求选择探头，探头的选择包括直探头频率、晶片大小和斜探头K值的选择等。

（2）开启仪器电源开关，按确定键进入探伤界面，将探头与仪器连接，仪器处于正常工作状态。

（3）选择通道号，按<通道/设置>键，在“通道”调节状态下再用加减键，选择某一通道。

（4）参数清零，按<功能>键，选“1”，清除当前通道。

（5）设置参数，按<通道/设置>键，设置当前使用探头类型，探头频率等，其他参数可在测试过程中设置。

按<确定>键退出设置菜单。

（6）调试，按<调校>键根据选择的探头类型，进行制作A VG/DAC 曲线。

（7）工件表面施加耦合剂，将探头放在被检工件表面进行探伤。

（8）根据探伤仪示波屏上显示的缺陷位置，大小来对缺陷进行判定。

如发现缺陷，应进行缺陷记录。

（9）关机。

PXUT-300C型超声波探伤仪使用、维护、保养注意事项（1）使用仪器前，应仔细阅读仪器使用说明书，了解仪器的性能特点，熟悉仪器各控制按钮的位置、操作方法和注意事项，严格按说明书要求操作。

（2）搬动仪器时应防止强烈振动，现场探伤尤其高空作业时，应采取可告保护措施，防止仪器摔砸。

（3）尽量避免在靠近强磁场、灰尘多、有强烈振动及温度过高或过低的场合使用仪器。

（4）仪器工作时应防止雨、雪、水、机油等进入仪器内部，以免损坏线路和元件，以及待工件冷却后才进行探伤工作。

（5）切勿重复开关机，多次按动电源键时间间隔不应少于半分钟（6）仪器每次使用完后，应及时擦去表面灰尘、油污，放置在干燥地方。

（7）仪器长时间不工作时，应定期充放电，一般每月一次。

充电时不要在插头连接松弛的地方使用充电器。

（8）在气候潮湿地区或潮湿季节，仪器长期不用，每日要接通电源开机一次，开机时间约半小时，以驱除潮气，防止仪器内部短路或击穿。

（9）仪器出现故障，应立即关闭电源，请专业维修人员检测修理。
