CATIA草图技巧

资料二CATIA V5 R21 草图绘制一、CA TIA草图命令汇总二、CA TIA草图绘制一般步骤1、从菜单栏中点击“插入”→“草图编辑器”→“草图/定位草图”之后选择需要创建的草图面（如零件的某个面或参考面）即可进行草图的绘制。

提示：当选择定位草图后，会弹出如下窗口，可以更清楚地设置草图创建的情况（窗口中参考与原点类型选择可以多尝试）2、（推荐）选择需要创建草图的面，然后点击工具条中图标，之后便会进入到草图工作界面。

三、CA TIA 绘图CA TIA的草图界面与一般软件绘图无异，以下仅列举一些可以帮助构建草图的命令。

1、变换命令组的使用该命令组下共有命令6个，分别为：镜像、对称、平移、旋转、缩放、偏移。

其中：镜像命令先选择镜像对象再选择轴即可；对称命令在草图界面中与镜像类似，但对称后原对象会删除；平移、旋转和缩放命令主要是对线框进行移动、旋转或按比例缩放；偏移命令可以对线框按一定距离进行偏移，与平移类似。

2、重新限定组命令的使用该命令组下共有命令5个，分别为：修剪、断开、快速修剪、封闭弧、补充。

其中：修剪与快速修剪，推荐使用快速修剪命令。

步骤：点选命令（需要修得的太多时可以双击该命令，之后可以连续修剪）找到需要修建的线单击左键即可封闭弧命令为补充圆弧缺失的部分，而补充命令为补充圆弧缺失的部分并删除现有部分。

3、3D几何投影组命令的使用该命令下共有命令3个，分别为：投影3D元素、与3D元素相交、投影3D轮廓边线。

可实现对实体边界进行投影及创建的边线与其他草图轮廓相交。

三、CA TIA尺寸约束的创建1、自动创建约束（不推荐）。

草图模式下，从工具条中找到图标或者菜单栏中点击“插入”，之后在下拉菜单中依次点击“约束”→“约束创建”→“自动约束”。

2、手动创建约束草图模式下，从工具条中找到图标并点击，之后选取需要标注的线框即可，左键确定。

也可以从菜单栏中依次点击：插入→约束→约束创建→约束。

特别提示：①若要一次性约束多个元素，可以双击图标，之后标记时便可以连续标记。

CATIAV5详细教程--草图CATIA V5教程—草图草图模式即是在特定的二维平面上绘制线性结构图元，退出草图方式后将草图产生的图元以旋转、拉伸或扫描的方式，建构出实体模型特征。

1.1进入草图工作台有几种进入方式：Start->Mechanical Design ->Sketcher在窗口右边工具条上点击“Sketcher”工具条的“sketcher”按钮；在“Workbench”工具条中选择“Sketcher”草图是一个二维环境，需要选择一个草图绘置平面才能进入草图绘置状态。

CATIA中可以选择窗口中央的三个基准平面（XY平面、YZ 平面、ZX平面），还可以使用平面与实体上的任何一个平面作为草图的工作平面。

进入草图绘置模块，必须选择草图工作平面后才能进入草图绘置工作平面。

进入草图工作平面之后，可直接在草图工作平面上绘制草图。

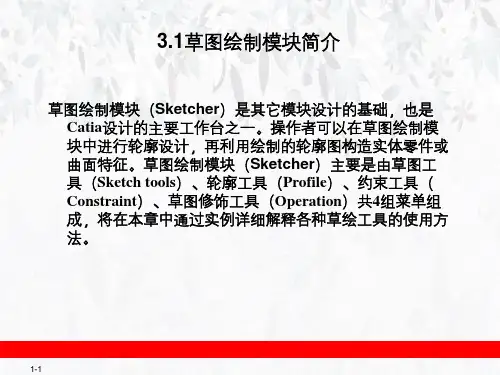

1.2草图功能简介用户可以在草图上绘制出概念草图，然后再利用其它功能将零件详细部分绘制出。

草图工作平面上提供许多功能，以方便用户绘制出矩形、圆形、多边形、样条曲线（B-Spline curve）等等。

草图工作平面分为4类：提供用户选择平面上的对象、进入与离开草图模块的功能。

拥有绘制各种二维曲线图形的图标；提供移动、旋转、偏置、缩放等各种二维曲线的编辑功能。

提供曲线约束关系的各种约束设置方法。

1. 选择对象Select工具栏为用户提供了不同的方式来选择草图平面上的对象，有Select（选择）、SelectTrap（挑选式选择）、Intersecting Trap（交集式选择）、PolygonTrap（多边形框式选择）与Paint Stroke Selection（绘图交集式选择）5种。

（1）选择Select系统默认的选择方式，用户以鼠标的左键点击选择单个对象，可以用Ctrl+点击鼠标左键的方式多选对象，还可以用鼠标左键拉出选择框。

（2）S elect Trap（挑选式选择）只有完全在选择框中的物体才能被选择到。

第二课：草图（1）一、草图线条颜色的含义1、白色：草图线条无约束。

这样的草图不规范，不好，看到草图线条为白色就要注意要给它添加约束了。

2、绿色：标准约束，即草图线条已约束好。

最好草图各线条颜色全为绿色，这样的草图规范，不会出错。

3、紫色：过约束。

如下图对长方形的长方向尺寸标注了两次，发生了过约束，草图线条颜色变成了紫色，同时尺寸的颜色也改变。

这种约束不应该出现。

4、红色：错误约束，这绝对不可出现。

如下图，长方形内加了一条对角线，却给对角线加了水平约束，这明显是错误的。

5、黄色：不可更改的图素。

如下图，新作一个草图，并将原有模型上的轮廓投影过来，则投影过来的线条颜色为黄色，它们在本草图里是不可更改的，只能随着原来的模型更改而更改。

二、草图工作台里主要使用的工具条注意这些工具条里的工具图标，单击时只能用一次，双击时可连续使用，连续使用结束时再单击相应工具图标即可退出。

1、“草图工具”（1）第一个图标为“网格”，现为关闭状态，点击打开它时屏幕上会显示出坐标格便于绘图参考。

网格两线间相距尺寸一般为10mm，也可以通过设定改变间距大小，方法是：“工具——选项——机械设计——草图编辑器——网格”，从中可以改变间距大小，也可以选中“允许变形”项，将H、V两方向的间距设置成不同数字。

（2）第二个图标为“点对齐”，打开它时绘草图，鼠标将每10mm一步地跳动，自由作图时可关闭此按钮。

（3）第三个图标为“构造/标准元素”，即在标准图线和辅助图线间切换。

对于构造元素即辅助图线，它显示为虚线样：注意：草图里标准元素显示为实线，构造元素显示为虚线，此虚线不是实体里表示看不见的轮廓的那种线，在草图里它是作为辅助线使用。

除实线、虚线外，草图里还有个“轴”（第七个图标），它用点划线表示，注意它和构造线的区别。

特别注意：在CATIA里，实线和构造线可以相互转换，它们还都可以转换成轴线，但轴线不能转换成实线或构造线。

区别：在SW里构造线都是点划线。

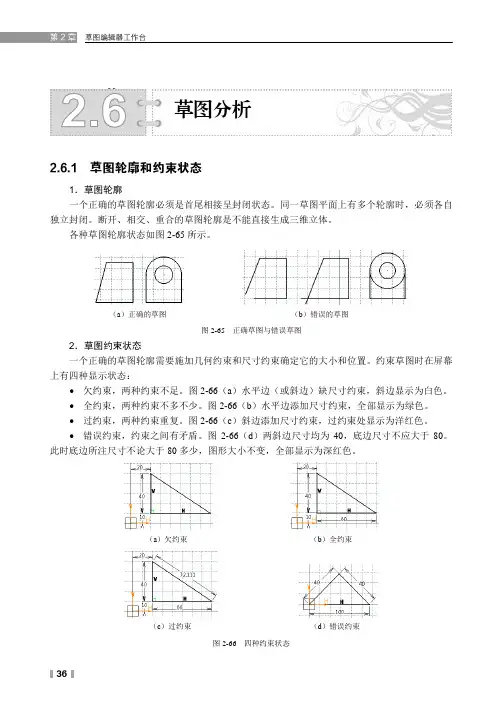

2草图编辑器工作台362.6 草图分析2.6.1 草图轮廓和约束状态1．草图轮廓一个正确的草图轮廓必须是首尾相接呈封闭状态。

同一草图平面上有多个轮廓时，必须各自独立封闭。

断开、相交、重合的草图轮廓是不能直接生成三维立体。

各种草图轮廓状态如图2-65所示。

（a）正确的草图（b）错误的草图图2-65 正确草图与错误草图2．草图约束状态一个正确的草图轮廓需要施加几何约束和尺寸约束确定它的大小和位置。

约束草图时在屏幕上有四种显示状态：•欠约束，两种约束不足。

图2-66（a）水平边（或斜边）缺尺寸约束，斜边显示为白色。

•全约束，两种约束不多不少。

图2-66（b）水平边添加尺寸约束，全部显示为绿色。

•过约束，两种约束重复。

图2-66（c）斜边添加尺寸约束，过约束处显示为洋红色。

•错误约束，约束之间有矛盾。

图2-66（d）两斜边尺寸均为40，底边尺寸不应大于80。

此时底边所注尺寸不论大于80多少，图形大小不变，全部显示为深红色。

（a）欠约束（b）全约束（c）过约束（d）错误约束图2-66 四种约束状态草图分析2.6 草图分析 2 37 系统用四种颜色区别不同的约束状态。

欠约束和全约束的草图可以生成立体，过约束和错误约束的草图则不能生成立体。

解决过约束的方法是通过分析，删除多余约束。

纠正错误约束的方法是找到有逻辑错误的约束，删除后再施加正确的约束。

2.6.2 “草图求解状态”和“草图分析”工具当基于一个草图构建其实体特征时，系统提示“更新诊断：草图”或“特征定义错误”即不能构建三维实体。

原因是绘制的草图有错误，存在的错误可能是：过分约束或不一致、草图轮廓未封闭、草图轮廓交叉、草图轮廓重叠。

这些错误有时很难找到，利用草图编辑器工作台中的“工具”→“2D 分析工具”→“草图求解状态”和“草图分析”两个工具（见图2-67）可以帮助查找和纠正存在的错误。

1．“草图求解状态”工具的作用和操作“草图求解状态”工具主要用于对草图约束进行简单的分析，判断草图的4种约束状态。

1、进入草绘模块方法一：选择菜单上开始-> 机械设计-> 草图编辑器，再选择一平面。

方法二：在其他设计模块（零件设计、创成式外形设计……）中选择草图编辑器工具栏下的草图，再选择一平面注：草图必须在平面的基础上创建，这个平面可以是坐标平面也可以是自己创建的新的平面或是已有零件上面的平面。

方法三：带有绝对轴定义的草图，用于访问草图绘制器工作台。

用户须指定草绘基面和草绘基准坐标。

这种方式在参数化建模时应用较为广泛，因为它在绘制草图时需要几何元素与草绘基准坐标发生关系。

否则，定义草绘基准坐标的元素变化也会造成草图中元素的变化。

方法一：点击工作台工具栏下的->退出工作台方法二：在通过草图编辑器进入草图的情况下，双击结构树上任何一个位置都可以退出草图通过上述两种方式退出草图后就可以回到原设计窗口二、工具栏命令1、草图工具【网格】工具：是在草图工作区显示或隐藏网格线的开关工具，单击【网格】工具按钮，按钮变成金黄色，草图工作区将显示网格线，反之亦然；【点对齐】工具，其作用就是在单击【点对齐】工具按钮，按钮变成金黄色按钮，绘图过程中鼠标会自动（且只能）捕捉到网格的四个角，如图所示【构造/标准元素】工具，是绘制构造元素和标准元素转换工具。

单击【构造/标准元素】工具按钮，使按钮变成金黄色，此时在草图绘制的几何图形将转换为标准元素即虚线图形，在3D设计模块中是不可见的，反之绘制的几何图形则为构造元素。

标准元素构造元素【几何图形约束】工具，是几何约束选项开关，单击该工具按钮，在绘制图形中，会智能拾取平行、垂直、相交等几何约束，很容易找到所要绘制的线、圆弧与已知几何元素之间的关系，方便绘制所需要的几何关系的元素。

创建几何约束没有几何约束注：一旦建立约束（几何或尺寸）后，对几何元素进行其他操作几何元素间都会会保持约束关系。

【尺寸约束】工具，是尺寸约束选项开关，单击该工具按钮，根据草图工具栏键入的值在几何元素上创建约束，例如按tab键在R中键入50后，在绘制出来的圆上自动创建了尺寸约束，反之如果没有按下尺寸约束（按下后按钮变成金黄色），及时按tab键在R中键入50，结果在绘制的圆上也不会创建尺寸约束。

CATIA软件草编辑技巧CATIA（计算机辅助三维交互应用）是由达索系统公司开发的一款先进的三维CAD/CAM/CAE软件。

它被广泛应用于航空、汽车、机械等工业领域，具备强大的建模和设计功能。

本文将介绍CATIA软件草编辑的一些技巧，以帮助用户更高效地进行草图设计。

一、草图模式的基本操作在CATIA中，草图是进行三维模型建立的基础。

在草图模式下，我们可以使用不同的工具和命令进行绘图和编辑。

1. 创建草图：点击“新建草图”按钮或选择“插入”菜单中的“草图”，选择绘图平面后即可创建一个草图。

2. 绘制基本图形：CATIA提供了多种基本绘图工具，如绘制线段、圆、椭圆、弧等。

通过选择合适的工具，按照设计需求进行绘制。

3. 编辑草图元素：草图模式下，可以对已绘制的图形进行编辑。

通过选择编辑工具，如拉伸、偏移、倒角等，对图形进行修改和调整。

二、草图编辑的高级技巧除了基本的绘图和编辑功能外，CATIA还提供了一些高级的草图编辑技巧，可以更加灵活地进行设计。

1. 约束和尺寸：约束可以保持草图元素之间的关系，并使其满足设计要求。

CATIA提供了多种约束工具，如水平、垂直、同心等。

同时，还可以通过添加尺寸进行精确控制。

2. 参数化设计：CATIA支持参数化设计，可以将草图中的尺寸和约束设置为变量，方便后续调整。

通过参数化设计，可以快速修改模型，提高设计效率。

3. 自动化绘图：CATIA提供了自动化绘图的功能，可以根据设计要求自动生成草图。

通过设置相关参数，可以快速生成复杂的几何图形，减少绘图时间。

三、CATIA软件草编辑技巧的实际应用CATIA软件草编辑技巧在实际应用中有着广泛的应用。

以航空领域为例，设计师可以利用CATIA的草编辑功能进行飞机的外型设计。

通过创建和编辑草图，可以快速设计飞机的外形轮廓，并进行参数化设置，方便后续的修改和调整。

同时，通过CATIA提供的自动化绘图功能，设计师可以快速生成多视图和剖面视图，方便进行机身结构和系统布局的分析和评估。

S038 CATIA草图之草图求解状态及草图分析
引：
稳定的草图应该是全约束的草图，也就是“全绿的草图”，如何判断呢？CATIA提供了草图求解状态命令，如下：
命令：
单击命令，启动草图求解状态界面，文本框显示当前草图的求解状态：不充分约束/充分约束（等约束）/过分约束。

点击右侧的放大镜，展开草图分析中的诊断界面（也可以通过草图分析命令直接进入该界面），告诉用户草图中具体每种元素的约束状态。

对话框中的第一个选项卡，几何图形，显示的草图的详细信息。

关系。

例：
这里将展示对于不同的草图的分析结果，以及对于草图设计的几点提醒。

1.不充分约束
2.充分约束
3.过约束
4.引用边线
引用边线是个需要慎重使用的命令，因为草图将会与外界发生关系，当外界元素变化时，草图就会报错，即，草图不稳健，特别是成百上千的草图都有类似不稳健问题时，数模更新将会遍地开花，处处报错，让人抓狂。

所以，不推荐引用外界元素。

5.草图是否闭合
只有草图元素闭合时，才能进行直接使用凸台等3D命令。

否则将会报错。

正确如下图：
凸台结果：
错误的情况：
凸台时，将报错。

catia使用技巧Catia是一款常用的三维CAD软件，广泛应用于机械设计、航空航天、汽车制造等领域。

本文将介绍一些Catia使用技巧，帮助大家更高效地使用这款软件。

一、基础操作技巧1.快捷键：Catia中有很多快捷键，可以大大提高操作效率。

比如，按住Ctrl键可以进行复制、旋转等操作；按住Shift键可以进行平移、缩放等操作。

2.鼠标中键：鼠标中键可以实现3D视图的旋转，非常方便。

同时，按住鼠标中键还可以实现移动物体的功能。

3.参考平面：在绘制图形时，可以使用参考平面来辅助绘制。

比如，在绘制一个长方体时，可以先选择一个侧面作为参考平面，然后绘制长方体的侧面就会更加方便。

二、高级操作技巧1.参数化建模：Catia可以实现参数化建模，即将建模过程中的参数进行抽象化，方便后续修改和调整。

比如，在绘制一个圆柱体时，可以将其半径和高度设置为参数，方便后续修改。

2.装配体：在进行机械设计时，常常需要进行装配体的设计。

Catia 可以实现装配体的设计，方便进行装配件的拼装和调整。

3.草图约束：在绘制草图时，可以使用草图约束来对草图进行限制。

比如，可以将两个点之间设置距离约束，实现草图的自动调整。

三、常用插件介绍1. GSD插件：GSD插件可以实现复杂的曲面建模，比如绘制汽车的车身曲线等。

2. DMU插件：DMU插件可以实现数字模型的管理和分析，方便进行装配体的调整和优化。

3. CATProcess插件：CATProcess插件可以实现工艺流程的设计和分析，方便进行制造流程的优化。

四、常见问题解决1.导入文件格式不支持：Catia支持多种文件格式，但有时候导入文件时会出现格式不支持的问题。

此时可以考虑将文件转换为Catia支持的格式，再进行导入。

2.绘制速度慢：Catia在进行复杂模型的绘制时，会出现绘制速度慢的问题。

此时可以考虑关闭一些不必要的显示效果，或者升级计算机硬件。

3.模型出现错误：在建模过程中，有时会出现模型错误的情况。

关于CATIA的草图常用方法和技巧简单总结关于CATIA的草图常用方法和技巧简单总结1. 首先,草图种类草图分为两种."普通草图"和"定位草图".2>定位草图.根据个人习惯,我用的比较多.因为定位草图比较灵活.可能有人用了很久catia,也没有用过定位草图.先认识一下吧.定位草图的好处:1.可以自己定义草图中H和V的方向.2.可以自己定义草图中原点的位置,标尺寸就方便多了.不用大老远的去找原点了.下面对"定位草图'的各个选项简单解释一下.类型: 已定位和正滑动正滑动:相当于普通草图.已定位:可以自己定义草图中H和V轴的方向和原点的位置(因此比较灵活).原点:确定草图原点的几种方式隐式:也就是默认的.可能是WCS的原点,也可能是UCS的原点.要看你选择的基准面是哪种类型.零部件原点:WCS的原点.投影点:也就是选择的点投影到基准面的点.按点到面的垂直方向投影.相交的2条线:在所选基准平面内的两条直线的交点.曲线相交:由一条曲线(包括直线)和所选草图基准面相交确定的点.中点:所选直线或曲线的中点确定为草图原点.当然此直线或曲线要在基准面上.重心:这个好理解,就是所选元素的重心2.说过了两种草图之后,再说说进入草图后的一些操作.比较简单的就不说了.基础教程很多的.1>相等约束.catia的约束中,没有相等约束,但是可以通过其他方法来实现.a.约束两个圆直径相等. 方法很多,关键在于灵活应用.一下列举几种.当然,最直接的方法,就是标注尺寸,然后修改尺寸值.修改标注尺寸也有方法,稍候会讲到.使用简单公式,约束一个圆的直径和另一个圆相等.使用参数控制.首先要设置"选项"中的相关项,使得"参数"能够在特征树上显示出来.方便使用.还有一种比较简单的快捷方法.此例也同样适用于多个同值的"倒圆角".标注好所有的尺寸后.鼠标左键选取其中一个(这个就是我们需要的值,可以先双击尺寸修改),然后按"Ctrl+C"复制,再用鼠标选择其他目标尺寸,按"Ctrl+V"粘贴即可.。

CATIA草功能CATIA软件的草图功能CATIA是法国达索公司开发的一种集成化工程设计软件，被广泛应用于航空、汽车、船舶等领域。

它具备强大的功能和用户友好的界面，允许工程师和设计师在三维环境下进行建模、装配和分析等工作。

本文将聚焦于CATIA软件的草图功能，介绍其特点和应用。

一、草图功能简介CATIA软件的草图功能是其建模工具中的重要一环。

草图是设计过程中最基础的步骤，是设计师通过画线、画圆、画弧等操作，在二维平面上绘制出物体的外形和构造。

草图定义了物体的几何形状和限制条件，是进一步进行实体建模和装配的基础。

在CATIA中，草图可以在不同的工作台中创建，例如零件设计工作台、装配设计工作台和钣金设计工作台等。

通过选择合适的工作台，用户可以根据自己的需求选择不同的构建方式和命令。

二、草图工具和功能1. 绘制工具CATIA软件提供了多种绘制工具，比如线段、圆、弧线、多边形等。

通过这些工具，设计师可以绘制出各种形状的曲线，并根据需要进行调整和修改。

2. 标注与约束草图中的标注和约束功能非常重要。

标注可以帮助设计师在绘制过程中准确地标明尺寸，确保物体的准确度和一致性。

约束可以限制草图中元素的相对位置和尺寸，使得设计师在绘制过程中自动满足特定的要求。

3. 编辑和修改CATIA软件提供了强大的编辑和修改功能，使得设计师可以随时调整和修改草图。

设计师可以通过选择、移动、旋转、缩放等操作，对草图中的元素进行精确的控制。

三、草图功能的应用场景1. 零件设计在进行零件设计时，草图功能可以帮助设计师绘制出零件的外形和构造细节。

通过草图工具和功能，设计师可以快速创建复杂的几何形状，并进行必要的约束和调整。

草图还可以作为进一步建模和装配的基础。

2. 装配设计在进行装配设计时，草图功能可以帮助设计师确定不同部件之间的相对位置和尺寸关系。

通过在不同的草图中创建零件的外形，设计师可以更好地理解和控制装配结构。

草图可以作为装配设计的基础，提供参考和便利。

CATIA草图设计入门制作人：李哲宇吉林大学工科创新基地出品要创建不同外形的特征，必须先绘制二维草图，然后按照不同的方法处理产生要求的特征。

其中所谓的绘制草图，就是这里所要说明的草图绘制（Sketcher）。

因此草图绘制可以说是创建实体模型过程中一项最基本的技能。

由于篇幅有限，每一类草图只介绍其中的几个有代表性的草图命令，其余的请大家自己练习。

从桌面双击图标，进入CATIA软件系统。

选择【开始】|【机械设计】|【Sketcher】命令。

因为任何一张草图都必须在一个基准平面上才能完成，所以再单击窗口中模型树上如图2.1所示的任意一个平面（也可以直接选择绘图工作区中的三个默认基准平面之一），进入二维草图模块。

绘制连续折线【连续折线】（Profile）命令可以连续绘制线条，直到图形封闭为止。

如果想绘制不封闭的图形，可以在需要终止的地方按Esc键或双击左键终止连续折线命令，也可以单击选择图标或其它命令来终止。

绘制时，可以用光标单击不同的点使之成线，也可以在【Sketch tool】（草图工具栏）中输入不同点的坐标。

【H】（Horizontal）代表与坐标圆点的水平距离；【V】（Vertical）代表与坐标圆点的垂直距离；【L】（Length）代表两点之间的直线长度；【A】（Angle）代表该直线与水平轴（H轴）之间角度。

如图2.4所示是用连续折线绘制的草图。

绘制多边形1.矩形单击【Rectangle】（矩形）图标后，光标分别单击两点作为矩形对角线的两个端点，完成矩形的绘制。

也可以在【Sketch tool】工具栏中输入两点的坐标或输入矩形的宽（Width）与高（Height），如图2.5所示。

2.正六边形单击【Hexagon】（正六边形）图标后，光标先单击一点作为正六边形的中心；拖动鼠标再单击一点确定正六边形的边长和方向。

也可以在【Sketch tool】工具栏中输入坐标值来决定绘制的正六边形的大小、位置和方向。

CATIA软件高级建模技巧CATIA软件是一种广泛应用于工程设计和产品开发的三维建模软件。

具备强大的建模功能和丰富的工具库，CATIA的使用技巧在工程行业中变得至关重要。

本文将介绍一些CATIA软件的高级建模技巧，以帮助工程师和设计师更好地利用该软件进行复杂建模任务。

一、草图设计技巧在使用CATIA进行建模之前，草图的创建是必不可少的。

以下是一些草图设计的高级技巧：1. 使用关系和约束：CATIA提供了多种关系和约束，可以帮助用户更好地控制草图的几何形状和属性。

合理地使用关系和约束，可以大大简化后续的建模操作。

2. 参数化设计：CATIA支持参数化设计，可以通过设定参数来控制草图的尺寸和形状。

这种设计方法使得修改和调整草图变得更加方便和快捷。

3. 外部引用：CATIA允许在不同的草图之间建立外部引用关系，使得草图的修改能够自动更新到其他相关的部件和装配体上。

合理使用外部引用可以提高建模效率和准确性。

二、零件建模技巧在进行零件建模时，以下是一些CATIA高级建模技巧的示例：1. 曲面建模：CATIA提供了多种曲面建模工具，例如挤压、拉伸、修剪等，可用于创建复杂的曲面形状。

合理运用这些工具，可以轻松实现更为复杂的零件设计。

2. 法线控制：通过在创建曲面时控制法线方向，可以使得曲面在装配时更好地对齐，并提高装配的精度。

使用法线控制技巧可以避免未来可能出现的装配问题。

3. 多实体建模：CATIA允许在同一个零件中创建多个实体，这些实体可以相互关联，形成复杂的几何体。

运用多实体建模技巧可以提高零件的可塑性和设计的灵活性。

三、装配体建模技巧对于复杂的装配体建模任务，以下是一些CATIA高级建模技巧的示例：1. 零件约束：CATIA提供了丰富的零件约束工具，可以帮助用户准确地定位和调整装配体中的各个零件。

合理运用零件约束可以保证装配的稳定性和正确性。

2. 可变约束：在装配体中，有时需要调整某些零件的位置或角度，以满足不同的设计需求。

1、教程：CATIA V5R10机械设计范例教程2、零件设计的草图设计中没有专门对象捕捉功能，可以用约束工具条和鼠标贴近对象据颜色变化来选择。

catia选择对象是通过鼠标靠近根据颜色变化来选择对象的！！3、激活约束创建开关方法：a、利用“草图工具条”如下图。

b、“工具”-“选项”-“机械设计”-“草图绘制器”选中“约束”里的两个选项（所有设置都可以通过“工具”-“选项”）4、修剪圆与直线相切的直线（将切点一边部分修剪掉）：a、点“修剪”图标，按ctrl键选中想修剪的线，然后移动光标到切点，最后点左键（这种方法不行，找不到切点）b、可将直线打断，点“打断”图标，然后点直线，再点圆就可将直线从切点打断，最后选中切点一边的直线按“delete”键删掉即可。

一般“修剪”图标很少用，多用“打断”图标！！简单：选中直接点“橡皮”5、在需要选择某个草图时可以在绘图区中选，也可以在历史树中选。

比如在做slot沟槽练习时，选完轮廓线后，中心线即扫描线想选择刚才画Rib（筋）过程的中心线，但此时在绘图区找不到了，而从历史树中可以方便的找到！！一般在历史树中选择对象更方便！！6、点历史树的“树枝”会使绘图区的对象变黑，再点会变过来！！7、注意“筋”（Rib）、“沟槽”（slot）与“放样”（Loft或Multi-sections Solit ）的区别，筋和沟槽需建立轮廓线和中心线，然后轮廓线沿着中心线扫描；而放样是建立物体的多个截面，然后将截面上的点相连，构成实体，一般要建多个参考面！！！“移去放样”和放样相对！！8、catia“零件设计”中可以进行布尔运算，先插入一个“body”（称“实体”或“几何体”）进行建模，然后即可以将两个模型进行布尔运算！！CATIA v5的布尔运算是这么多软件当中是数一数二的，做实体设计的最高境界就是全部用布尔运算做出来，这样的数模可编辑修改性是最好的.9、布尔操作中assembly和add的区别：當 body 是除料的屬性時，以 asm 運算則是remove , 以 add 運算則是 add 所以只有在此情形有用，這個用法是幫助以實體外形做將公模做個 body, 母模做個 body 時，在公模的部份不用去轉換指令，可以直接以除料的指令完成公模，接著以 asm 或是 remoe 的布林運算將成品完成以 remove 的方式將母模完成以 add 的方式將公模完成10、两个零件文件合成一个：如果是两个part的话，你把一个去参以后直接复制粘贴到另一个part里面，这样就会有两个零部件几何体了，然后用bool加运算就可以了。

教程CATIA草图背景⽹格设置CATIA草图模块中，可以设置显⽰和隐藏背景⽹格，且⽹格⼤⼩可以设置。

进⼊草图模块，找到Sketch tools⽹格⼯具，其中有两个涉及到⽹格的按钮：Grid⽹格：激活将显⽰⽹格，取消激活则⽹格隐藏Snap to Ponit捕捉点：激活将捕捉⽹格点，这与AutoCAD中的捕捉设置⼀致。

下⾯，解答与本主题相关的两个疑问：问题1：不显⽰⽹格，捕捉点还有效吗？答：有效。

Grid⽹格按钮只控制⽹格的显⽰与隐藏，但是⽹格始终是存在的，⽹格的节点⾃然也是⼀直存在的，所以也是可以被捕捉的。

问题2：⽹格的⼤⼩是多少？答：系统默认为10mm，下图是tools⼯具——Options选项——Mechanical Design机械设计——sketcher草图页⾯的设置，默认为将100mm的⽹格分为10分，即为10mm⼀个⽹格，也就是：⽹格的⼤⼩是primary spacing除以Graduation的结果。

另外，系统默认的⽹格为⽅形的⽹格，但也可以改为矩形⽹格，此时需要选中Allow Distortions复选框，此时V⽅向的Primary spacing和Graduation参数即可编辑。

举例设置参数如下：设置后的⽹格⼤⼩如下：设置虽然允许，但是设计过程中并不推荐如此设计，因为这不符合⼈的认知习惯，⽽⼀切违背认知的操作，都应该尽量避免。

专注和简单⼀直是我的秘诀之⼀。

简单可能⽐复杂更难做到：你必须努⼒理清思路，从⽽使其变得简单。

但最终这是值得的，因为⼀旦你做到了，便可以创造奇迹。
