接触网隔离开关安全技术操作规程范本接触网隔离开关是电力系统中用于对电气设备进行安全操作的重要设备。
正确的操作规程能够确保操作人员的人身安全，减少事故的发生。
下面是一个接触网隔离开关安全技术操作规程范本，供参考：一、应用范围本规程适用于接触网隔离开关的日常操作维护工作，操作人员在进行接触网隔离开关操作时必须遵循本规程。
二、操作规程2.1 操作前准备2.1.1 操作人员需佩戴符合规定的个人防护装备，包括安全帽、绝缘手套、绝缘靴等。
2.1.2 检查隔离开关设备是否完好无损，并进行必要的维护保养；发现设备存在问题或故障应立即报告上级并进行维修。
2.1.3 确保操作区域内无明火和易燃易爆物。
2.1.4 操作人员应熟悉接触网隔离开关的工作原理、操作方法和安全注意事项，具备相关的安全操作证书。
2.1.5 工作地点必须设置明显的警示标志，提示其他人员禁止靠近作业区域。
2.1.6 操作人员应了解相关的应急救援措施，以备不时之需。
2.2 操作步骤2.2.1 打开接触网隔离开关箱门，仔细检查开关箱内是否有异物、水分等污染物，如有应及时清理。
2.2.2 声明操作权：确认自己的操作权限，如非本人操作不得擅自操作。
2.2.3 检查开关箱内是否有电压，使用电压测试仪进行测量，确保安全。
2.2.4 根据操作要求，操控开关手柄或按钮，使接触网分段与供电系统隔离。
2.2.5 在操作开关的过程中，应确保自己的身体与设备之间保持足够距离，并注意防止触电和短路。
2.2.6 操作完成后，关闭开关，使接触网重新与供电系统连接。
2.2.7 关闭隔离开关箱门，将所有工具和材料归位，并对操作区域进行清理。
2.3 安全注意事项2.3.1 操作人员严禁在无具备安全接地的情况下操作接触网隔离开关，避免电流经过身体而导致电击事故。
2.3.2 操作人员应注意避免设备过载，确保操作安全。
2.3.3 在操作开关前，必须确认无其他人员在操作区域内执行危险行为，以免造成操作人员的伤害。
接触网隔离开关安全技术操作规程一、引言接触网隔离开关是供电系统中一种非常重要的设备，其主要作用是确保在维修、检修和清洁时，接触网能够被有效地隔离和切断。
由于这种设备牵涉到人员和设备的安全，因此需要规范的安全技术操作规程来进行操作，从而确保操作人员的安全和接触网的安全。
二、操作前准备1. 岗前教育及技术培训：操作人员必须接受必要的岗前教育及技术培训，了解接触网隔离开关的结构、性能和使用方法，并能正确理解安全技术操作规程，知道如何避免操作失误和安全事故的发生。
2. 动火卡、交通和清零：操作人员需出示动火卡，并在操作开始前清理相关场地，确保场地通畅。
同时，操作人员需要设立交通警告标志和采取必要的交通管制措施，防止人员或车辆接近操作区域。
3. 设备检查：在操作开始前，需要对设备进行检查，包括检查操作控制装置、隔离开关上的指示灯、接地状况、机械连接器的结构状况、接触面卫生状况等，并应对不符合要求的地方进行维修。
三、操作注意事项1. 操作前必须先听从监护员的指示，操作人员必须顶着安全帽、隔离服、安全手套等个人防护用品，防止操作过程中受伤。
2. 操作时必须按照规定的操作步骤进行，严禁擅自修改流程。
操作时必须稳妥地操作控制开关，确保隔离开关正常动作。
3. 在操作隔离开关时，需要检查后隔离开关旁的短路跳线是否移除，防止操作失误，导致电气设备损坏或人员伤亡。
另外，在隔离开关触点处发生带电弧现象时，隔离开关应及时切断，以避免电弧对人员和设备造成损害。
4. 在操作时，应注意防止操作圈外的人员和车辆靠近隔离开关，操作时，必须注意操作过程是否安全，严禁在操作过程中离开岗位。
5. 操作结束后，应及时关闭控制开关，清理现场，撤除各种标志牌和交通管制措施，确保操作场地恢复正常。
四、安全措施1. 控制岗必须设好防护措施，防止非操作人员进入操作区域，对于闲散人员要做好劝阻工作。
2. 隔离开关不得进行带电操作，隔离开关周围至少需要有1.8米的保护范围，并设立明显的隔离开关周围电气危险区标志。
浅析接触网隔离开关的故障以及处理方法摘要：接触网隔离开关是铁路牵引供电系统的重要组成部分,其能否安全可靠的运行,将会直接给运输秩序和旅客出行带来不同程度的影响.接触网隔离开关能否正常运行的影响因素是多方面的，下面指出隔离开关的常见故障以及处理方法。
关键词：接触网、隔离开关、RTU0引言“接触网隔离开关故障”是现牵引供电运行中的常见故障，经常因本体机构故障、控制回路故障、远动功能失效造成隔离开关的拒动和误动现象发生，所以探讨：在现运行中接触网隔离开关的常见故障以及故障发生后的处理方法。
1、接触网隔离开关常见的故障1.1本体机构故障（隔离开关的故障回路接触电阻大，引线接触不良，支持绝缘子破裂，爆炸）1.1.1由于接触网隔离开关是供电线路中的主要组成部分，接触网回路电阻太大具体表现为：当电力机车从线路上取流时，触头部分由于回路接触电阻太大根据所以造成触头发热烧损，造成供电线路无电，接触网停电，中断行车，影响铁路行车，造成铁路供电事故。
1.1.2接触网隔离开关引线接触不良、引线断裂、线夹烧损、隔离开关引线与线夹接触不良造成牵引供电无法向接触网线路供电，同样造成接触网故障影响行车。
1.1.3接触网隔离开关支持绝缘子由于长时间脏污、受潮、破裂将会引起支持绝缘子闪络，对地绝缘不足，造成牵引变电所跳闸，接触网停电，影响行车。
1.2控制回路的故障接触网隔离开关控制回路中包括电机、继电器、电源开关等设备，控制回路故障主要集中在二次回路控制上，包括二次回路无电源，端子松动，内部电机，接触器分合闸按钮故障等都会造成设备故障。
1.3远动通讯故障1.3.1接触网开关测控终端（RTU）故障接触网开关测控终端常见故障如：①RTU通讯中断；②误报接触网开关本体及微断开关分合位；③外部电源失电。
1.3.2光电缆故障常见故障如：①光缆中断故障；②电源电缆故障；③充电模块故障。
2、接触网隔离开关常见的故障的处理方法2.1本体机构故障处理方法加强对接触网隔离开关的检修试验以及巡视工作，每年定期对接触网隔离开关进行清扫维护对于重污区要3个月对其进行清扫维护，轻污区的每6个月对其进行清扫维护。
接触网隔离开关安全技术操作规程简介接触网隔离开关安全技术操作规程是指在接触网供电系统中使用的一种安全工具。
该规程规定了实施接触网隔离开关操作所应遵守的安全技术操作措施和操作流程，旨在保证接触网隔离开关操作的安全性和可靠性。
一、接触网隔离开关的作用和使用场景接触网隔离开关是一种重要的安全工具，主要用于对接触网供电系统中的电力设施进行隔离和切断。
它的作用是确保电力设施正常维护操作时不会对工作人员和周围环境造成安全隐患，同时也便于随时掌握电力设施的运行状态。
接触网隔离开关广泛用于铁路电气化系统中，例如对接触网接地开关、过滤器、自动加温器、分路器、变电站等设施进行隔离和切断。
二、接触网隔离开关的安全技术操作规范1.使用前检查在使用接触网隔离开关之前，必须进行全面检查，确保所有操作元件正常运行，设施完好无损，才可以进行操作。
检查项目包括：- 操作机构是否灵活，接触是否良好- 稳定性是否良好，无异常噪音- 接地线是否牢固，无松动- 是否有足够空间，方便操作2.使用时常规操作在隔离和切断过程中，注意以下几点：- 操作前，必须摆正并固定接触网隔离开关，确保不会滑动或移位- 操作者必须穿戴好防护手套、安全鞋等必要的防护装备，并在开关柄处设立警示标志，切断开关处设立禁止通行标志- 操作开始前需要确认所有相关人员已经远离操作区域- 操作失败或紧急情况发生时，必须立即停止操作，并采取必要的安全措施。
3.使用后检查操作完成后，必须进行全面检查和测试，确保接触网隔离开关的所有操作元件已处于正确的位置，并且连接方式可靠。
还需检查开断绝缘情况，接地线是否松动等等。
如有不当行为不同意承担责任，后果自负。
结语以上是接触网隔离开关安全技术操作规程的相关要点。
在实际操作中，必须严格遵守相关规定，并且保证设备保养、日常检查等方面的工作。
只有这样，才能确保接触网隔离开关在基础设施运营过程中的稳定、安全、可靠。
2023年接触网隔离开关安全技术操作规程第一章总则第一条为了保证电力系统的安全运行，预防和减少事故的发生，制定本规程。
第二条本规程适用于2023年以后建设和改造的电力系统的接触网隔离开关的安全技术操作。
第三条本规程所称接触网包括交流和直流接触网。
第四条接触网隔离开关是用于隔离电力系统接地网和接触网之间，在接触网供电停电时，便于进行检修和施工作业的专用隔离设备。
第五条接触网隔离开关的操作应符合相关法律、法规和标准的要求，并且保证操作人员的安全。
第六条接触网隔离开关的操作应按照正确的程序进行，不得随意操作。
第七条接触网隔离开关的操作人员应确保自己具备相应的安全技术知识和技能，并持有相应的证书。
第八条接触网隔离开关的操作人员应定期进行安全培训，并参加相应的考核，以保证自己的安全技术水平。
第九条接触网隔离开关的操作人员应严格遵守安全生产规章制度，不得违章操作。
第十条接触网隔离开关的操作人员应认真执行班前交接班制度，及时传递作业情况、设备状态及存在的问题。
第二章操作程序第十一条接触网隔离开关的操作应按照以下程序进行：（一）操作前应仔细查看设备周围环境，并确保没有任何危险条件存在。
（二）操作前应检查接触网隔离开关的机械连接件是否完好，灵活可靠。
（三）操作前应检查接触网隔离开关的电气连接是否正常，无外漏电现象。
（四）操作前应查看接触网隔离开关的工作票，了解操作任务和工作要求。
（五）操作者应按照工作票上的要求，正确操作接触网隔离开关。
（六）操作过程中如遇到异常情况，应立即停止操作，并向上级报告。
第十二条接触网隔离开关的操作应遵循“先备电、后开关、后验电、先停电”的原则。
第三章安全措施第十三条接触网隔离开关的操作人员应佩戴符合要求的个人防护装备，并注意检查防护装备的完好性。
第十四条接触网隔离开关的操作人员应携带并使用专用的工具进行操作，并保持工具的干净和完好。
第十五条操作人员应注意操作现场的秩序，不得乱堆乱放，保持通道畅通。

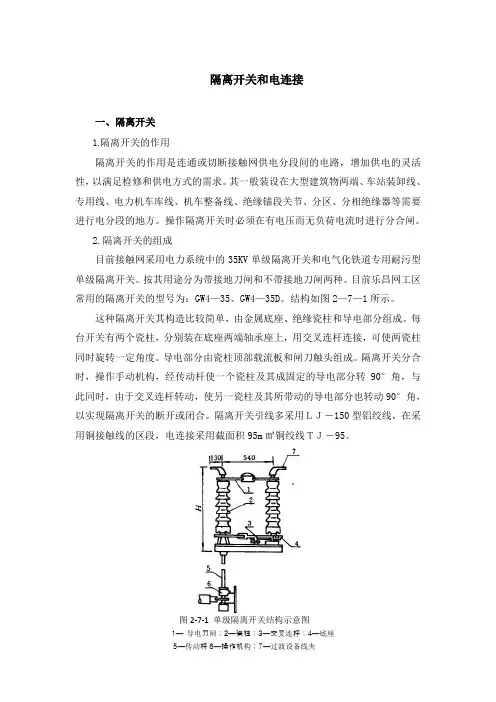

隔离开关和电连接一、隔离开关1.隔离开关的作用隔离开关的作用是连通或切断接触网供电分段间的电路，增加供电的灵活性，以满足检修和供电方式的需求。
其一般装设在大型建筑物两端、车站装卸线、专用线、电力机车库线、机车整备线、绝缘锚段关节、分区、分相绝缘器等需要进行电分段的地方。
操作隔离开关时必须在有电压而无负荷电流时进行分合闸。
2.隔离开关的组成目前接触网采用电力系统中的35KV单级隔离开关和电气化铁道专用耐污型单级隔离开关。
按其用途分为带接地刀闸和不带接地刀闸两种。
目前乐昌网工区常用的隔离开关的型号为：GW4—35、GW4—35D。
结构如图2—7—1所示。
这种隔离开关其构造比较简单，由金属底座、绝缘瓷柱和导电部分组成。
每台开关有两个瓷柱，分别装在底座两端轴承座上，用交叉连杆连接，可使两瓷柱同时旋转一定角度。
导电部分由瓷柱顶部载流板和闸刀触头组成。
隔离开关分合时，操作手动机构，经传动杆使一个瓷柱及其成固定的导电部分转90°角，与此同时，由于交叉连杆转动，使另一瓷柱及其所带动的导电部分也转动90°角，以实现隔离开关的断开或闭合。
隔离开关引线多采用ＬＪ－150型铝绞线，在采用铜接触线的区段，电连接采用截面积95m㎡铜绞线ＴＪ－95。
图2-7-1 单级隔离开关结构示意图1—导电刀闸；2—瓷柱；3—交叉连杆；4—底座5—传动杆6—操作机构；7—过渡设备线夹3.隔离开关检调隔离开关检调时，应通知电力调度并做好检查记录，妥善保管，在检调中先确认隔离开关编号及分合闸位置，检调完毕后恢复原位。
开关瓷柱转动灵活，水平自转角度为90°；开关处于合闸位时，刀闸应入槽顺利，接触良好并呈水平状态；分闸时，两片刀闸应随瓷枝转动，并转角为90°。
在合闸位时，两瓷柱中心线应平行，间距为540mm；在分闸位时，带电和接地部分之间应保证500mm 的距离。
操动机构及传动杆转动灵活无误。
瓷柱顶端导流板上的电连接引线与瓷裙间距离不小于150mm，与接地部分应保证400mm以上的距离，电连接引线安装牢固，接触良好，其拉力不大于500N，以免瓷柱受力过大。
接触网隔离开关安全技术操作规程接触网隔离开关是用于电气化铁路的电力接触网系统中，用于实现对电网的隔离和保护的重要设备。
为了确保接触网隔离开关的操作安全，以下是2000字的操作规程：第一章总则第一条为了确保电气化铁路接触网隔离开关的操作安全，遵守本规程的要求，提高操作人员的安全意识和技术水平，有效预防和控制事故的发生，保障工作人员的生命安全和铁路运输的正常进行。
第二条本规程适用于电气化铁路接触网的维修、检修、故障处置、运行过程中隔离开关的操作，以及操作培训和管理工作。
第三条所有操作人员必须参加相关操作规程的培训，取得相应的操作资格证，并定期进行复审和培训，及时了解新技术和新标准。
第四条接触网隔离开关的操作必须由授权的专业人员进行，不得擅自操作或委托他人进行。
第五条操作人员在进行操作前，必须仔细检查隔离开关设备、工具和操作环境，确保安全状态良好。
第二章术语和定义第六条本规程涉及到以下术语和定义：1. 接触网：电气化铁路上的供电设备，以交流电作为动力源。
2. 隔离开关：位于接触网系统上的用于对电路进行隔离和保护的开关设备。
3. 操作人员：具有相应资格证的接触网隔离开关操作人员。
第三章操作要求第七条操作人员必须使用符合国家标准的个人防护装备，包括安全帽、绝缘手套、绝缘鞋、绝缘垫等。
第八条操作人员在进行操作前，必须仔细检查隔离开关的状态，确保上下端子与接触网不发生电气连接。
第九条操作人员在操作隔离开关时，必须按照正确的操作顺序进行，确保连锁机构的灵活和可靠。
第十条操作人员进行隔离开关操作时，必须使用工具进行，不得使用手直接接触设备。
第十一条操作人员在开关操作完成后，必须进行线路试验和隔离开关的工作试验，确保设备正常工作。
第十二条操作人员在操作隔离开关过程中，必须随时关注设备的运行情况，如果发现异常情况，必须及时停止操作，并向上级报告。
第四章安全措施第十三条操作人员在操作前必须确保设备已经切断电源，接触网处于不带电状态。
接触网隔离开关安全操作规程1. 引言电气设备一旦发生故障，可能会导致身体伤害和设备损坏，因此，使用接触网隔离开关是必要的。
开关可以保障电气设备的安全，同时也保护人员免于受到不必要的伤害。
在本文中，我们将介绍接触网隔离开关的操作规程，帮助操作者正确地安全操作。
2. 接触网隔离开关的定义接触网隔离开关是一种专用于隔离电气设备的开关。
它通常用于隔离接触网和信令装置。
常见的接触网隔离开关有机械式隔离开关和气体隔离开关。
3. 接触网隔离开关的结构与特点3.1 结构接触网隔离开关的主要部件包括熔丝、开关、电缆连接器等。
其中，熔丝是一种用于保护设备的安全元件，当电路发生过载或故障时，熔丝会熔断，切断电路，保护设备不被损坏。
开关主要用于控制电路的开关和断开，以保障设备的安全运行。
电缆连接器则主要用于连接设备。
3.2 特点•具有良好的隔离性能，能够有效地隔离接触网和信令装置；•具有良好的安全性，能够保障设备和人员安全；•具有较高的稳定性和可靠性，适用于恶劣的工作环境；•具有简单的安装和维护，易于使用。
4. 接触网隔离开关的操作规程4.1 操作前准备使用前，要对接触网隔离开关进行检查，包括：•检查开关的固定螺栓是否松动；•检查熔丝是否正常；•检查接线是否牢固；•检查开关机构和连接器是否存在异常。
4.2 操作过程在进行接触网隔离开关操作前，要严格遵守以下操作规程：•在使用接触网隔离开关前，必须对设备进行停电操作；•操作人员必须佩戴好个人防护用品，包括绝缘手套、绝缘鞋和防护帽等；•操作人员必须具备专业的操作证书，经过专业培训和考核；•在操作前，必须制定详细的操作方案，明确操作步骤和注意事项；•操作人员必须先检查熔丝是否已拆断，确保电流已经完全切断；•操作人员必须按规定步骤进行操作，确保开关的可靠性和安全性。
4.3 操作后注意事项操作完毕后，应当做好以下注意事项：•及时对设备进行检查，确保开关机构安全可靠；•及时将熔丝更换为相同规格的新熔丝，保障设备的正常运行；•将设备的参数和维护情况记录在维护日志中，以便日后查看。
仅供参考[整理] 安全管理文书接触网隔离开关安全技术操作规程日期：__________________单位：__________________第1 页共4 页接触网隔离开关安全技术操作规程一、一般规定1、隔离开关开闭作业时，必须有两人在场，一人操作一人监护。
2、操作人员必须由铁路供电部门培训合格后，持有隔离开关操作证，方可操作隔离开关。
3、隔离开关操作前，操作人员必须穿戴好规定的绝缘靴和绝缘手套，放置好绝缘垫。
4、确认开关及其传动装置正常，绝缘杆及接地线良好，方准按程序操作。
5、在雷电、下雨天气，禁止操作隔离开关。
6、操作人员必须保证通讯设备完好，发现异常情况及时上报。
二、操作程序（一）操作前检查1、开锁。
2、确认开关及其传动装置正常，绝缘杆及接地线良好，方准按程序操作。
（二）断电、送电断电：1、分闸，操作要准确迅速，一次分到位，中途不得停留和发生冲击。
2、确认完全隔离后上锁。
3、按规定对非带电端进行验电。
4、确认无电后，在非带电端挂好接地线。
5、操作过程中人体各部不得与支柱及其构件相接触。
第 2 页共 4 页送电：1、拆除接地线。
2、开锁。
3、合闸，操作要一次合到位，中途不得停留和发生冲击。
4、确认合闸到位后上锁。
三、注意事项1、当发现隔离开关及其传动装置状态不良时，值班人员应立即与铁路部门联系，请专业人员检修，如危及人身，行车安全时，在修好之前，不得进行操作，并严禁擅自攀登支柱自行修理。
2、绝缘手套、绝缘靴、绝缘垫，要存放在干燥、不落灰尘的地方，每六个月送铁路公司供电所检查和试验一次。
每次使用前后，用干布擦净，使用前进行简略漏气试验，如发现有裂损等异状时，要及时请供电所专业人员检查处理。
第 3 页共 4 页仅供参考[整理] 安全管理文书整理范文，仅供参考！日期：__________________单位：__________________第4 页共4 页。
电气化接触网隔离开关操作教案一、教学目标：1. 理解电气化接触网隔离开关的作用和重要性。
2. 掌握隔离开关的基本结构和操作原理。
3. 学会安全、正确地进行隔离开关的操作。
4. 能够对隔离开关进行日常维护和故障处理。
二、教学内容：1. 隔离开关的作用和重要性解释隔离开关在电气化接触网中的作用。
强调隔离开关对确保铁路安全运行的重要性。
2. 隔离开关的基本结构介绍隔离开关的各个部分及其功能。
展示隔离开关的实物图片或模型。
3. 隔离开关的操作原理讲解隔离开关的工作原理。
演示隔离开关的操作过程。
4. 隔离开关的操作步骤教授安全操作隔离开关的步骤。
练习隔离开关的操作技能。
5. 隔离开关的维护和故障处理介绍隔离开关的日常维护方法。
讲解隔离开关的常见故障及处理方法。
三、教学方法：1. 讲授法：讲解隔离开关的作用、结构和操作原理。
2. 演示法：展示隔离开关的实物或模型，并进行操作演示。
3. 练习法：让学生进行隔离开关的操作练习，巩固操作技能。
4. 案例分析法：分析隔离开关的故障案例，讨论故障处理方法。
四、教学资源：1. 隔离开关的实物或模型。
2. 隔离开关的操作演示视频。
3. 隔离开关的操作手册。
4. 隔离开关的故障案例及处理方法。
五、教学评价：1. 笔试：评估学生对隔离开关作用、结构和操作原理的理解。
2. 实际操作考核：评估学生安全、正确操作隔离开关的能力。
3. 小组讨论：评估学生在案例分析中的表现，以及对故障处理方法的理解和应用。
4. 课堂参与度评价：评估学生在课堂讨论、提问和互动中的表现。
六、教学安排：1. 课时：总共16课时，每课时45分钟。
第1-4课时：介绍隔离开关的作用和重要性、基本结构。
第5-8课时：讲解隔离开关的操作原理和操作步骤。
第9-12课时：教授隔离开关的维护和故障处理。
第13-16课时：实际操作练习和考核。
2. 教学顺序：先讲解理论知识，再进行实际操作练习。
七、教学注意事项：1. 确保学生了解并遵守铁路安全规定。
接触网隔离开关安全技术操作规程接触网隔离开关是电力系统中重要的安全设备，能够有效地保护电力设备和人员免受电击风险。
为了正常操作和使用接触网隔离开关，必须严格遵守操作规程，避免任何安全隐患的产生。
本文将介绍接触网隔离开关的安全操作规程，包括检查前的准备、操作过程中的注意事项以及操作结束后的处理等方面，以确保安全性。
以下是具体规程：一、检查前的准备1. 正确佩戴工作服、劳保用品，并确保适当的绝缘保护。
2. 检查接触网隔离开关的运行状态，确保开关处于正常工作状态。
3. 在操作区域周围设置明显的警示标志，禁止非授权人员进入。
4. 确保操作区域的照明良好，以免操作过程中造成误操作或安全事故。
二、操作过程中的注意事项1. 在操作前，必须先检查开关上的遮拦牌是否正常，避免操作过程中发生电击事故。
2. 操作人员必须具备相应的操作技能，并经过专业培训，确保能熟练操作接触网隔离开关。
3. 操作前，必须先确认开关处于断开位置，并使用合适的工具进行操作。
4. 操作人员应清楚了解隔离开关的结构和原理，严禁在开关运行过程中突然启动或停止。
5. 操作人员必须在一定的安全距离内操作隔离开关，并避免站在开关正面，以防意外伤害发生。
6. 操作人员在操作过程中必须保持集中注意力，严禁分心或做其他与操作无关的事情。
三、操作结束后的处理1. 操作完成后，必须先确认开关处于断开位置，并用挡板或告示牌遮盖开关，以防止误操作或触电。
2. 将隔离开关的操作杆上锁，确保他人无法随意操作开关。
3. 清理操作现场的工具和杂物，保持操作区域的整洁。
4. 将操作过程中发现的问题、隐患和故障及时报告，并进行记录，以便后续处理和分析。
本文对接触网隔离开关的安全操作规程进行了详细介绍，包括检查前的准备、操作过程中的注意事项以及操作结束后的处理。
为了确保电力系统的安全运行，操作人员必须严格按照规程进行操作，并保持高度的警惕和责任心。
只有通过规范的操作，才能有效地保护电力设备和人员的安全。
接触网隔离开关安全技术操作规程1. 介绍接触网隔离开关属于铁道部规定的关键设备，在接触网维修、施工及电务联锁保护等场合发挥着重要作用。
为了做好接触网隔离开关的安全操作工作，减少事故的发生，特制定本规程。
2. 工作安全注意事项2.1 操作人员必须经过相关岗位培训考核，持证上岗；2.2 在操作开关前，应先拆卸对应的保护罩，切勿用力拉扯或损坏，应保持对保护罩的完好；2.3 在拆卸保护罩后，应进行相关安全、电压检查，确认处于可操作状态；2.4 操作时应穿戴规范的操作服装和装备，并进行接地操作；2.5 操作时严禁举手触摸接触网，并在操作过程中严格遵守铁道部规定和技术标准。
3. 操作程序3.1 在操作接触网隔离开关前，应首先将接触网的线路断开，禁用信号机和联锁设备；3.2 操作人员应按照规定的程序，打开隔离开关，并检查状态；3.3 若需操作多个开关，应按从近至远的顺序进行，并记录每个开关的状态；3.4 若发现设备故障或异常，应立即停止操作，及时进行排查处理；3.5 在进行完操作后，应按要求关闭开关，并在操作记录本上进行记录。
4. 设备保养4.1 接触网隔离开关应定期进行检查、维护和保养，确保设备状态良好；4.2 在更换设备部品时，应使用铁道部认可的优质配件，并进行严格的验收和记录；4.3 定期检查接触网隔离开关的接地状态，确保接地良好；4.4 若发现设备有异常或故障情况，应及时报修或更换。
5. 应急处置5.1 一旦设备发生故障或异常，应当立即停止操作，并报告上级；5.2 在设备故障或异常时，应及时采取措施，避免事故的扩大发生；5.3 针对不同的事故情况，应进行相应的应急处置，以最大限度地减少损失。
6. 结束语本规程旨在保障接触网隔离开关的安全操作和设备状态的维护，使其更好地发挥作用，同时也为员工的安全工作提供参考，如有其他需要请及时进行补充完善。
接触网隔离开关及电动操动机构检修与维护手册供电公司触网检修部2011年 10月概述隔离开关是一种没有熄弧装置的开关电器，供接触网在无载情况下进行倒闸，电气隔离。
隔离开关在分闸状态有明显可见断口，在合闸状态下能可靠地通过正常工作电流和短路故障电流。
上海轨道交通接触网现有的国产隔离开关分宁波宝鑫和天津长城两种，一般与分段绝缘器合用。
宁波宝鑫的隔离开关：重型隔离开关：主要应用于牵引变电站出线端的触网馈电开关，馈电开关间的联络开关。
轻型隔离开关：主要应用于车辆段的库线、专用线和库线间的联络开关。
天津长城隔离开关：宁波宝鑫隔离开关及电动机构控制箱宁波宝鑫隔离开关一、结构隔离开关为单柱各柱式结构。
三根支柱绝缘子呈品字形排列，两根上端固定静触头，底部固定于底座；一根上端固定动触头，底部固定于手柄底座，手柄底座可相对于底座做垂直面上的转动，分、合闸过程即靠此转动完成。
二、工作原理隔离开关主要由底座、手柄底座、支柱绝缘子和导电回路组成。
导电回路固定在支柱绝缘子的上端，两根支柱绝缘子固定在底座上，另一根固定在手柄底座上。
通过传动机构操作手柄底座，使之相对于底座做垂直面上的转动，带动导电回路的触头作分、合闸运动。
触头合闸时，使电气回路接通，以承受正常负荷电流。
触头分闸时，电气回路断开，承受系统正常标准规定电压，起隔离作用。
三、检修与维护1、到牵引站确认牵引小车位置后（冷备用状态）将隔离开关合闸并在分段两段挂设地线(注：将电动操作机构转换开关调至“当地”位置或关闭进线电源，防止电调或变电站误操作)；2、检查开关瓷瓶是否有烧伤、拉弧痕迹；是否有碰伤及裂纹，如发现应予更换。
3、检查开关动静触头是否有烧伤、拉弧痕迹；清理动静触头接触面，合分开关，看看动静触头接触是否完好，用0.05mm*10mm的塞尺检查刀片，其塞入深度在接触表面10%以下；并在动静触头上加涂导电油脂（中性凡士林）。
4、检查静触头上的可调弹簧螺栓，使静触头保持一定的间隙。
5、检查开关馈线连接点是否紧固，电缆线无烧伤、破损、裸露；消除导电部分及支柱绝缘子表面污垢，接线端子与母线连接表面、中间触头、触指接触面清理干净，涂导电脂。
6、检查隔离开关连接杆部件是否有卡滞现象；各紧固件应连接牢固、不得有脱落、松弛现象。
7、检查电动机构控制箱内传动机构灵活，齿轮转动灵活无卡滞，电机操作时无异常声音；8、检查电动机构控制箱面板的密封条应完好，无老化、破损现象；9、电动隔离开关的维修，应开箱观察电机及辅助触点工作情况。
清扫开关箱内外的积灰，抹去油污，并在得到调度所调度同意后，手摇电机检查刀触片分、合状态是否符合标准；电动测试应按调度所电试令进行。
10、驱动装置的电机转向正确，机械系统润滑良好，分、合闸指示器与开关实际位置相符合。
驱动装置的电机和传动器的滑动寓合器应符合技术要求。
对于220V／380V交流电并按Y／Δ连接的特殊电机，电机齿轮之间的间隙为0.1～0.4mm，涡轮涡杆间隙为0.1～0.4mm ，滑动离合器扭矩为125～150 N.m，曲柄长为65 mm。
11、与电调联系，进行远动信号测试（“当地”“远方”均操作并与电调核对）。
12、施工结束后，隔离开关位置与检修前保持一致（复位）。
四、质量标准1、合闸后静、动刀片整齐，刀片无烧伤、腐蚀等痕迹；2、必须用0.05mm*10mm的塞尺检查刀片，其塞入深度在接触表面10%以下；3、手动机构的连杆操作时必须通畅，不允许碰套环及其它部件；4、电动操作机构接线牢靠，无松动，密封条无损伤；5、绝缘子外表面清洁，无烧伤、裂纹、破损、老化现象；6、隔离开关放弧棒间距，合闸过程中消弧角轻微撞击后保持5mm的间隙，分闸后保持大于150mm的距离。
7、动、静触头中心合闸偏差应不大于3mm。
8、手动机构操作力矩不大于300N·m，操作角度为180度。
电动操动机构一、结构本机主体由箱体、JWM电机、小齿轮、大齿轮、蜗杆、传动轴、拐臂、行程开关、限位柱、切换开关等组成。
二、工作原理电动操作时，由电机带动齿轮、蜗杆、蜗轮、主轴，使拐臂朝一个方向转动，到行程开关停位点时，开关切断电机电源；分闸时，电机朝另一个方向转动，原理同上。
手动时，由摇手柄带动蜗杆操作，原理同上。
三、检修与排故1、如何调整电机齿轮之间的间隙首先拆下电动机固定螺栓（图7 )，然后用连接旋转插销（图7 ）的金属连接片带动旋转插销进行旋转，通过手摇蜗杆的方式感觉大小齿轮的松紧度，调整间隙为0.1～0.4mm。
最后按照图7所示，装上电动机固定螺栓。
2、天津长城隔离开关及CJW型电动操动机构天津长城隔离开关一、结构天津长城隔离开关整体结构采用一字布置,结构紧凑、简单。
开关本体主要由底架、支持绝缘子、主触刀部分和消弧部分组成如下图所示。
二、工作原理本型户外直流隔离开关是专为城市地下铁路设计的直流隔离开关，由CJW型电动操动机构操作，亦可手动操作。
操动机构的输出轴转动约120度，机构输出轴经伞齿轮传动，带动开关主轴、拉杆绝缘子使主触刀分合。
在开关进行分闸操作时，主触刀先打开一定距离后，消弧动触头快速打开，然后和主触刀一同运动到位。
在开关进行合闸操作时，消弧动触头与消弧静触头先接触，然后主触刀才和静触座接触，并且一同运动到位。
三、安装与调整1、开关可以水平、垂直安装。
2、根据开关和操动机构的相对位置，通过传动轴、万向接头将开关和操动机构连接起来。
3、开关和机构安装后，不要紧固。
首先将万向接头与开关的齿轮输出轴连接，再将传动轴与万向接头连接，然后调整开关与机构的相对位置，使传动轴铅垂且与机构输出轴同轴心，再紧固安装螺栓。
此时，如果传动轴与机构箱的法兰盘安装孔出现偏差，用手动摇把转动机构箱输出轴位置，使安装孔对正，然后固定连接螺栓（开关、机构箱出厂前已调整好，一般情况下安装时不需调整）。
4、开关、传动轴、机构安装完毕后，手动操作调整开关，使隔离开关分合到位（隔离开关在分闸位置时动触刀与静触座之间空气绝缘距离不小于180mm）。
在调整过程中，当隔离开关分合到位时均应能听到辅助开关“咔吧”的切换声。
如果隔离开关分合未到位即听到辅助开关切换声（即辅助开关提前切换），或隔离开关分合已到位但还未听到辅助开关切换声（即辅助开关延后切换），此时要调整辅助开关与减速箱之间的联接器使其切换到位，实现隔离开关分合到位。
5、在电动操作前应使机构处于分闸或合闸位置，再按分、合按钮检查电动机构，带动隔离开关旋转至终点位置。
若不能，则调整电动机构箱内辅助开关与减速箱之间的联接器，使开关与机构分、合同步。
6、连续电动操动分、合次数不少于10次，必须保证隔离开关和电动机构动作正常，二次回路电气联锁信号正确无误，导电板接触可靠，各有关连接部分不应出现松动现象，机械传动部分传动平稳，无异常情况，至此调整工作才告结束。
四、检修与维护1、到牵引站确认牵引小车位置后（冷备用状态）将隔离开关合闸并在分段两段挂设地线；2、检查开关瓷瓶是否有烧伤、拉弧痕迹；是否有碰伤及裂纹，如发现应予更换。
3、检查开关动静触头是否有烧伤、拉弧痕迹；清理动静触头接触面，合分开关，看看动静触头接触是否完好，并在动静触头上加涂导电膏。
4、检查开关馈线连接点是否紧固，电缆线无烧伤、破损、裸露；消除导电部分及支柱绝缘子表面污垢，接线端子与母线连接表面、中间触头、触指接触面清理干净，涂导电脂。
5、检查隔离开关连接杆部件是否有卡滞现象；各紧固件应连接牢固、不得有脱落、松弛现象。
6、检查电动机构控制箱内传动机构灵活，齿轮转动灵活无卡滞，电机操作时无异常声音；7、检查电动机构控制箱面板的密封条应完好，无老化、破损现象；8、电动隔离开关的维修，应开箱观察电机及辅助触点工作情况。
清扫开关箱内外的积灰，抹去油污，并在得到调度所调度同意后，手摇电机检查刀触片分、合状态是否符合标准；电动测试应按调度所电试令进行。
9、与电调联系，进行远动信号测试。
10、施工结束后，隔离开关位置与检修前保持一致（复位）。
五、质量标准1、合闸后静、动刀片整齐，刀片无烧伤、腐蚀等痕迹；2、手动机构的连杆操作时必须通畅，不允许碰套环及其它部件；3、电动操作机构接线牢靠，无松动，密封条无损伤；4、绝缘子外表面清洁，无烧伤、裂纹、破损、老化现象；5、隔离开关在分闸位置时动触刀与静触座之间空气绝缘距离不小于180mm）。
CJW型电动操动机构一、结构CJW型电动操作机构采用交直流两用电动机驱动，通过一套机械减速装置将力矩传递给机构主轴，安装时借助于钢管连接隔离负荷开关或电动隔离开关进行分、合闸。
该机构主要由电动机、机械减速传动系统、电气控制系统和箱壳组成。
电动机为整流子电动机，机械减速系统包括摆针轮、蜗杆、蜗轮及输出转轴；第三级减速蜗杆端部装手动摇柄进行手动操作，手动摇柄插入机构时，切断电源，保证安全。
电气控制部分包括空气开关、控制按钮（分、合、停各一个）、直流（或交流）接触器、行程开关、辅助开关、远近动开关等。
箱体由不锈钢板制成，起支撑及保护作用。
CJW型电动操动机构外部结构CJW型电动操动机构内部结构二、工作原理1、由电气控制系统控制电动机，电动机首先通过摆线针轮传递给第二和第三级蜗轮蜗杆减速。
在第二级的蜗轮和第三级的蜗杆之间加有双滑环牙嵌电磁离合器，从而解决了由电机惯性引起的开关过位问题。
电动机构分、合闸一次，动作时间＜4秒，输出角度900~1800可调。
机构分、合闸按钮（或由盘上及远方控制）来控制接触器，再由接触器控制电动机，开关到终止位置时，靠行程开关切断控制回路电源。
“停”按钮供异常情况下时紧急停止使用。
2、CJW型电动操动机构操作程序如下：首先闭合空气开关使电流接通。
分闸时手按分闸按钮（或远方操动分闸按钮），将分闸用的接触器的控制线圈接通，接触器常开触头闭合，接通电动机反转电路，电磁离合器吸合，电动机向分离方向旋转，通过摆线针轮或减速器和二级蜗轮蜗杆减速后，将力矩传递给输出主轴，使其转动。
当主轴至分离终点位置时，与主轴相连的行程开关也动作，切断分闸接触器控制线圈的电源。
接触器回复原位，电动机电源被切断。
分闸信号显示。
此时电磁离合器也失电脱开，使第二和第三级传动分离，电动机惯性只能带动前二级空转，而输出主轴没动，确保了开关到位准确。
合闸时按合闸按钮，主轴带动连杆旋转使开关合闸，其程序原理与分闸相同。
本机构还设有“停”按钮以满足异常情况下使用。
当发生异常情况，可立即按“停”按钮，机构迅速停止转动。
3、机构主轴下端装有16对接点（8常开8常闭）的辅助开关，供电气联锁及信号指示用。
为避免当电动机过载，机械卡死或发生意外情况时，燃坏电机、损坏开关，本机构设有空气开关。
另外电磁离合器对过载保护起主要作用，一旦开关过载或机器卡死，加在电磁离合器上的力将超过额定值，它将打滑，这时输出轴所承受扭矩和正常状态下相比基本不变，同时通过二次回路有信号反映到盘上。
