地质编录与取样名词解释

.岩心编录描述和取样（讲课提纲）引言长期以来，浅海地区都是利用表层取样和柱状取样进行海洋地质调查和研究，研究深度有限。

20世纪80年代，我国开始在近海海域进行钻探取样，使海域第四纪研究深度大大增加。

到目前为止，研究陆架区海洋第四纪沉积和地层的最深钻孔是渤海BC1孔（孔深240.5m），时间跨度最长的钻孔是南黄海QC2孔，达到古地磁Olduvai亚时顶界以下（约1.70Ma）。

海域超过100个全取心的浅钻为研究我国陆架海域中更新世以来的沉积和地层奠定了基础。

不容讳言,海区的多数钻孔还不能在整个钻孔中采取未经扰动的岩心,加上岩心保管及地质编录和取样中仍然存在着不少问题,从而大降低了原始地质资料的可靠性。

作为课题人员，尚无力改变钻探取心的落后状态，但通过地质编录确认岩心的可靠度则是责无旁贷的。

地质观察是基础这是地质工作的至理名言。

是以探索发现、解释自然为目标的地质科学的性质所决定的。

它曾经是20世纪60年代，地质部门在“设计革命化”中提出的最重要的要求之一。

它针对了当时出现的地质观察薄弱，原始资料质量降低而提出来的。

对于海洋地质工作而言，“地质观察是基础”也是颠扑不破的真理。

海洋地质学的发展历史说明，它的任何进展都是由于技术进步——人的手和眼的延长，使观察能够更加深入细致。

发展新技术，谋求长柱状样和合格的钻孔岩心一直是近年来我国海洋科学技术发展的重点项目。

可惜至今未取得突破性进展。

大多数海洋地质调查仍然袭用着旧的取样设备。

目前为止，海洋地质调查中最常规的可以直接观察到地质现象的只有各种取样器采取的样品——表层取样、柱状岩心、钻孔岩心。

浅海钻孔岩心，按现行的工程承包价，每进尺一米，获得的岩心靠港价格大概是10000-20000元/米（意味着用100元的人民币来裱糊岩心切面，可以裱糊15－30层）。

国家每年耗费大量资金在浅海打钻，所获得的有限岩心是弥足珍贵的。

1 岩心地质编录1.1岩心地质编录的目的：岩心的地质编录，是将岩心所固有的原始数据进行科学的、客观的记录和编排；使用规化的地质术语描述岩心的观察结果；登记所有的样品编号、采取位置、分析目的。

第四章地质编录和矿产取样在矿床揭露之后，应对所有的探、采工程（探槽、浅井、坑道、钻孔等）进行全面认真的现场地质调查工作，并且仔细地、客观地收集矿床中矿石的数量、质量以及各种地质特征的全部资料。

无论在地质勘探和矿山地质工作中都要进行此项工作，它是整个矿床地质研究工作的基础。

此项工作包括原始地质编录和矿产取样工作。

第一节原始地质编录简介一、原始地质编录的概念与内容地质人员到现场对各种探、采工程所揭露的矿体及各种地质现象进行仔细观察，并用图表和文字将矿体特征和各种地质现象如实素描和记录下来的整套工作，称之原始地质编录工作。

它是收集第一手地质资料最基本的方法。

所收集的资料是编制各种综合地质图件的基础，是进行综合研究的前提，也是评价矿床的重要依据。

原始地质编录具体包括坑探工程地质编录和钻孔地质编录（或称岩心编录），编录的主要内容如下：⑴素描图：用简易的皮尺、钢卷尺和罗盘等工具，测绘各种以矿体为中心的地质现象并将其画到坐标纸上，各种勘探工程的素描图见后述。

⑵文字描述：在野外记录簿上用规定的格式记录各种地质现象，如矿体产状、形状、厚度；矿石的物质组成及矿物共生组合、结构构造；矿体与围岩接触关系；围岩类型及其蚀变作用；地质构造及其控矿关系等。

⑶实物标本：采集有代表性的矿石、蚀变岩和各种围岩标本，以便进行综合研究。

对一些特殊的标本，如化石、构造岩也要注意收集。

⑷照相：有条件情况下，对一些特殊地质现象，如矿体与围岩接触带、各种矿化穿插关系和地质构造现象进行拍摄，并附以简要文字说明。

照相与素描图可互相取长补短。

二、原始地质编录的要求为了提高编录的质量，使收集的资料真实可靠，并能客观反映矿床地质特征，要求在编录过程中，做到如下几点：⑴编录的格式要统一、简明：如图表格式、工程编号与坐标、样品与标本的编号、岩石名称、地层划分标准、图例等都应统一、简明，便于对获取的资料进行分析对比。

⑵素描图要求重点突出：素描图及其文字记录均要求突出矿体或矿化部位。

五、简答题1．工程揭露的目的是什么？答：确定矿体的形状、产状和规模，采取各类样品，研究矿石的质量及其变化规律，圈定矿体，计算储量。

2．坑探工程有哪几种？轻型坑探工程答：坑探工程重型坑探工程3.勘探工程施工原则有哪些？答：1.原则：由已知到未知、由浅到深、由近及远、由稀到密4、原始地质编录有哪些基本要求？答：（1）统一性：为了保证找矿勘探工作和地质编录正常顺利，必须统一各种格式，表达方式。

一般包括:岩石名称标志层，地层划分标准，编录方法和要求,图例,图表格式的统一。

（2）真实性：地质编录必须保证真实性，必须如实地客观地反映地质现象，不能随便加上主观的东西随便乱加，乱减地质现象。

（3）及时性：编录几乎是找矿勘探过程中的一项经常性工作，因为许多工程如沿脉。

5、地质工作中有哪些类型的实测剖面？答：主要有：火山岩剖面、构造剖面、混杂岩剖面、第四系剖面。

6、实测地质剖面的基本流程是什么？答：（1）据区域资料和剖面实测目的选择剖面位置；（2）剖面路线详细踏勘，制定工作计划；（3）野外测量、观察、记录及采样；（4）室内整理、编录和计算，编绘导线实际材料平面图、实测剖面图、柱状图；（5）剖面小结，划分地层单位；7、地质填图常用工具有哪些？答：填图工具用品有：主要有挎包、讲义夹、相机、手持GPS 、罗盘、放大镜、地质锤、三角板、量角器、计算器、文具盒、钢卷尺、符号笔、棉纸、样品袋、基点木（竹）桩。

8、如何开展穿越法地质填图？答：自实测剖面线为起点，按设计填图精度要求的路线距离，大致垂直岩层走向布置地质观察路线，线距既要考虑填图精度要求，也要考虑岩层出露情况。

本方法主要适用于矿床地质条件较简单，岩（矿）层层位比较稳定的矿床或相变不大的矿床。

9现场编录槽探工程的基本工序是什么？答：（1）对槽内地质现象全面观察。

（2）确定分层界线。

剥土 探槽 浅井平硐：沿脉、穿脉、石门斜井、上山、下山坚井、天井、暗井（3）确定槽壁，挂基准尺绘图。

地质编录和取样的首要问题
1、取样位置的选择：在进行地质编录和取样时，首要问题是选择合适的取样位置。

取样位置应该代表地质特征，并能够提供所需的信息。

在选择取样位置时，需要考虑地质构造、岩性、地层特征等因素，以确保取样的代表性和准确性！
2、取样方法的选择：在进行地质编录和取样时，需要选择合适的取样方法。

不同的地质特征和目的需要不同的取样方法，如岩石取样、土壤取样、水样取样等。

取样方法应该能够获取所需的样品，并保证样品的完整性和准确性。

3、取样工具和设备的准备：进行地质编录和取样时，需要准备合适的取样工具和设备。

取样工具和设备应该符合取样要求，并能够保证取样的质量和准确性。

同时，还需要注意对取样工具和设备的消毒和清洁，以防止样品的污染和交叉污染。

4、取样记录和标识：在进行地质编录和取样时，需要进行详细的取样记录和标识。

取样记录应该包括取样位置、取样时间、取样深度或厚度等信息。

同时，还需要对样品进行标识，以便后续的分析和研究。

5、取样保存和运输：在进行地质编录和取样后，需要妥善保存和运输样品。

样品应该在合适的温度和湿度条件下保存，并避免暴露在阳光、
高温、湿度和污染物等不良环境下。

同时，还需要注意样品的包装和标识，以确保样品的完整性和准确性。

地质编录目录把直接观察和综合整理的地质信息系统地用文字和图表编制而成的记录。

地质编录是地质勘查和地质科学研究最基本的工作方法。

技术要求需进行地质编录的工程主要有：探槽、浅井、钻孔。

编录要求现场记录所见地质现象，其中探槽和浅井需在现在绘制工程素描图。

钻孔可在完成现场记录后室内绘制。

探槽、钻孔素描图的比例尺皆为1/100，浅井大多为1/100或1/50。

分类地质编录按照工作阶段可以分为①原始地质编录，指在野外对地质体和地质现象用文字、素描、图表、照相等方式所做的记录；地质编录②综合地质编录，指对原始地质资料进行综合分析整理而成的文字、图表等。

地质编录按照内容可以分为地质填图编录、探矿工程地质编录和采样编录。

按内容地质编录可分为① 地质填图编录，是完成任何比例尺地质调查任务的基本手段，包括地质观察路线和观测点上所见到地质现象的文字记录，素描图，照相及采集分析测试的样品和标本，地质剖面图的编制，以及地质图的测绘。

②探矿工程地质编录，是对矿产普查勘探中所施行的工程中的地质资料和信息的编录，包括对探槽、探井工程揭露出的地质现象进行描述、绘图和编制工程展开图的坑探地质编录；和对钻孔实施过程中的进尺、岩（矿）心采取率、岩（矿）心的岩性描述，分层孔深、分层厚度、钻孔弯曲度、简易水平测量以及有关地球物理测井资料的记录等的钻孔地质编录，最后需根据这些资料绘制钻孔柱状图和钻孔地质剖面图，以反映地质现象随深度而变化的纵向和横向的特征。

③采样编录，又称样品编录，包括对岩石、矿石、矿物、水点、土壤、松散沉积物等样品采集的日期、地点、目的（分析、化验、切片、测试、鉴定、）地质背景等的描述，编制采样平面图，进行统一编号；最后还需对各类样品的分析、测试、化验、鉴定的结果进行登记、检查和整理，以供综合整理时分析研究。

详细说明地质填图编录是完成任何比例尺的地质调查任务的基本手段，包括地质剖面编录、地质路线和地质观察点编录。

地质编录沿着某一个方向把具有一定深度的切面(断面)的地质体和地质现象表示在图上,称为地质剖面图。

什么是地质编录？
地质编录是用文字、图件、表格等形式，把地质勘查和矿山生产过程中所观测的地质和矿产现象，以及综合研究的结果，系统、客观地反映出来。

这一工作过程，称地质编录。

它为研究工作地区的地质和矿产规律，评价和开发矿床，提供准确、可靠的资料。

按性质，分为原始地质编录和综合地质编录。

原始地质编录，是通过地质观察、取样分析、试验鉴定和其他观测，以及通过水文地质、工程地质、物化探等工作，直接取得有关图件，数据和文字记录等原始资料的过程，称原始地质编录。

它为研究工作地区的地质和矿产规律，编写地质报告，正确评价矿床，合理进行开采等，提供第一性的资料。

按地质工作的项目、研究对象、工程类型的不同，原始地质编录的内容、方法和格式要求均不同。

在矿产普查、勘探和矿山开采过程中，原始地质编录有地质填图的原始地质编录、坑探工程地质编录、钻孔地质编录、样品地质编录以及各种采矿工程（如采场、台阶等等）的地质编录等。

综合地质编录，又称地质资料综合整理，它是根据各种原始地质资料进行的系统整理和综合研究的工作过程。

通过这一过程，编制出各种必要的、说明工作地区的地质、矿产规律的图表和地质、矿产勘查报告，为进一步的地质勘查、地质矿产评价、矿山或工程设计，提供依据。

矿井地质编录矿井地质编录是指矿井地质人员在井下直接观测井巷工程所揭露的地质情况，并用文字和图表把这些原始地质材料真实、全面、系统地记录和描绘下来的工作。

矿井地质编录是取得原始地质资料的重要手段，是矿井地质的基础工作，也是常规矿井地质工作的主要内容之一。

矿井地质编录的基本要求是：第一，经常及时：及时收集井巷原始地质资料，了解井下地质情况；随时发现地质变化，以便于有效地指导生产。

第二，准确全面：井巷原始地质资料要求真实可靠、齐全完整、客观反映井下地质情况，避免因原始地质材料问题造成的错误判断。

第三，认真详细；限于井下观测空间和观测条件，要仔细认真地观察和记录地质变化，注意去伪存真，不可粗心大意。

第四，系统统一：统一地层划分标准，统一岩石命名原则和描述内容，统一图例、比例尺和图表格式，统一地质勘探工程和采掘工程的名称和编号，统一图幅和坐标，统一编录方法和要求。

第五，重点突出：原则上要对所有井筒、巷道和回采工作面进行地质编录，但对地质条件简单、地质变化不大的地段可进行一般观测编录，甚至只做一些定点观测；而对影响煤矿生产建设的主要地质间题，有异常地质变化的地段和重要巷道，进行详细的观测编录。

通过长期的生产实践，矿井地质人员总结出一套对付各种情况的不同编录方法，如：仅在观测点上实测煤层和构造而勿需连续测绘地质剖面的观测点式编录；连续测绘井巷一壁地质剖面的剖面图式编录；每隔适当距离测绘巷道掘进头地质断面的断面图式编录。

连续测绘巷顶水平切面地质情况的水平切面图式编录；以及连续测绘巷道多壁展开图的展开图式编录等。

在实际工作中，应根据地质条件的复杂程度、煤层的厚度和赋存状态、巷道与煤岩层的产状关系和生产的实际要求，合理选定井巷地质编录方式。

下面分述井巷地质编录的具体方法。

一、穿层巷道的地质编录穿层巷道包括竖井、暗井、平硐、石门和穿层斜井等。

这些巷道无论是铅直、倾斜或水平的，均系穿层掘凿，是研究煤系、煤层及其顶底板的主要巷道。

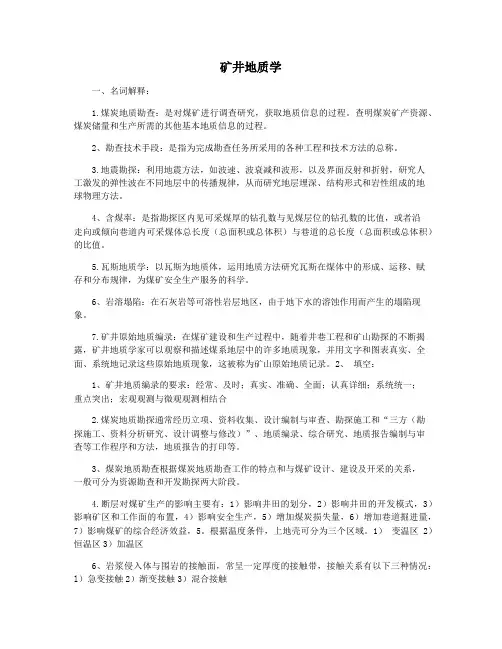

矿井地质学一、名词解释：1.煤炭地质勘查：是对煤矿进行调查研究，获取地质信息的过程。

查明煤炭矿产资源、煤炭储量和生产所需的其他基本地质信息的过程。

2、勘查技术手段：是指为完成勘查任务所采用的各种工程和技术方法的总称。

3.地震勘探：利用地震方法，如波速、波衰减和波形，以及界面反射和折射，研究人工激发的弹性波在不同地层中的传播规律，从而研究地层埋深、结构形式和岩性组成的地球物理方法。

4、含煤率：是指勘探区内见可采煤厚的钻孔数与见煤层位的钻孔数的比值，或者沿走向或倾向巷道内可采煤体总长度（总面积或总体积）与巷道的总长度（总面积或总体积）的比值。

5.瓦斯地质学：以瓦斯为地质体，运用地质方法研究瓦斯在煤体中的形成、运移、赋存和分布规律，为煤矿安全生产服务的科学。

6、岩溶塌陷：在石灰岩等可溶性岩层地区，由于地下水的溶蚀作用而产生的塌陷现象。

7.矿井原始地质编录：在煤矿建设和生产过程中，随着井巷工程和矿山勘探的不断揭露，矿井地质学家可以观察和描述煤系地层中的许多地质现象，并用文字和图表真实、全面、系统地记录这些原始地质现象，这被称为矿山原始地质记录。

2、填空：1、矿井地质编录的要求：经常、及时；真实、准确、全面；认真详细；系统统一；重点突出；宏观观测与微观观测相结合2.煤炭地质勘探通常经历立项、资料收集、设计编制与审查、勘探施工和“三方（勘探施工、资料分析研究、设计调整与修改）”、地质编录、综合研究、地质报告编制与审查等工作程序和方法，地质报告的打印等。

3、煤炭地质勘查根据煤炭地质勘查工作的特点和与煤矿设计、建设及开采的关系，一般可分为资源勘查和开发勘探两大阶段。

4.断层对煤矿生产的影响主要有：1）影响井田的划分，2）影响井田的开发模式，3）影响矿区和工作面的布置，4）影响安全生产，5）增加煤炭损失量，6）增加巷道掘进量，7）影响煤矿的综合经济效益，5。

根据温度条件，上地壳可分为三个区域。

1）变温区2）恒温区3）加温区6、岩浆侵入体与围岩的接触面，常呈一定厚度的接触带，接触关系有以下三种情况：l）急变接触2）渐变接触3）混合接触7.矿山地质条件和名称由四个带脚注的罗马数字表示：第一个数字代表矿山地质条件的类别；第二个数字（与第一个数字之间用水平条隔开）表示地质构造的复杂性，具有最高复杂性的地质因素代码（a、B和C）用作脚注，表示断层（a）、褶皱（B）和岩浆侵入对煤层（C）的影响。

地质编录地质编录是指将直接观察到的地质现象或采用其他手段（钻探、物探、测试及化验等）所获的地质资料，用文字和图表等形式正确地记录或系统地表示出来的方法与过程。

地质编录是煤炭资源地质勘探与矿井生产地质工作中极为重要的基础工作，也是地质研究成果的体现。

编录资料的正确与否，不仅直接影响地质勘探工作的质量和地质研究程度，而且还直接影响到矿井建设与生产。

地质编录可分为原始地质编录和综合地质编录两类。

本章我们将以原始地质编录为主分别介绍这两种地质编录。

原始地质编录的内容原始地质编录的内容原始地质编录的内容可概括为以下三个方面：l ）文字资料也称为文字描述，即在野外记录簿上用规定的格式记录各种地质现象，如矿体产状、形状、厚度；矿石的物质组成及矿物共生组合、结构构造；矿体与围岩接触关系；围岩类型及其蚀变作用；地质构造及其控矿关系等。

它包括坑探工程、井巷工程中地质现象的记录，钻孔、井巷煤芯、岩芯（层）的描述，岩石薄片和煤薄片、光片及化石鉴定的文字报告，野外及其他所有第一性地质资料和数据的描述记录。

2 ）图表资料原始地质编录图件主要包括各种素描图，素描图是用简易的皮尺、钢卷尺和罗盘等工具，测绘各种以矿体为中心的地质现象并将其画到坐标纸上，各种勘探工程的素描图见后述。

如天然露头和各种坑探工程、井巷工程的地质素描图、实测地质剖面图、钻孔柱状图，以及其他照片、素描材料等。

原始地质编录表格主要包括各种坑探工程原始记录表、钻探工程原始记录表、岩芯鉴定表、采样登记表、样品测试分析化验结果表，以及其他记录原始地质资料和原始地质数据的表格、卡片等。

3 ）实物资料实物资料也称实物标本，它是采集有代表性的矿石、蚀变岩和各种围岩标本，以便进行综合研究。

对一些特殊的标本，包括岩石、矿物、煤、化石的标本和样品，以及对研究地质规律有重要意义的其他标本和样品等进行收集和整理。

4 ）照相有条件情况下，对一些特殊地质现象，如矿体与围岩接触带、各种矿化穿插关系和地质构造现象进行拍摄，并附以简要文字说明。

《综合地质编录》综合地质编录是指对原始地质资料进行综合分析整理而成的文字、图表等。

地质编录按照内容可以分为地质填图编录、探矿工程地质编录和采样编录。

本图为昆明理工大学韩润生教授在会泽矿山进行探矿工程地质编录中的坑探地质编录，简称坑探编录，是指对坑探工程揭露的地质矿产现象所进行的描述和记录，并要编制坑探工程展开图，以表示各种地质现象在同一平面上相互之间的空间关系和变化情况。

第二篇：钻孔地质编录细则钻孔地质编录细则一、目的、布设原则钻孔施工目的是为查明地表矿（化）体的产状、形态、厚度、矿石组合及品位等地质特征向深部变化情况，进一步了解控矿地质条件及成矿远景，并为储量计算提供依据。

其部署本着由已知到未知，由浅部向深部，对地表出露较好、具有一定规模，且对应有明显激电异常的矿（化）体首先部署此项工作。

本细则根据《地质矿产勘查标准汇编》和《中国地质调查局地质调查项目管理制度汇编》并结合以往钻探工作综合编写。

二、开孔前的准备工作1.编录人员首先应认真学习设计，明确所要施工钻孔的目的、任务及对钻孔的各项要求，熟悉已有地质资料，了解钻孔施工处的地层、构造、矿化蚀变等地质情况，为编录工作打下基础，并认真编制和填写设计勘探线剖面图、《钻孔地质技术设计书（设计柱状图）》。

2.钻孔开钻前，技术负责及编录技术员要提前10—15天到实地根据钻孔设计的孔位用罗盘和皮尺结合gps、工程后方交汇或者地形图确定钻孔定位。

布孔后孔位用木桩作标记，木桩上用油漆标注钻孔号，以便机台及时平整机场。

孔位后不得擅自移动，在平整机场后再次用后方交汇法验证孔口位置，确保孔位未移动。

编录技术员应及时向机台下达《钻孔定位通知书》。

格式见表2。

3.机台将钻塔、钻机安装完毕，技术负责及编录技术员要到现场进行安装验收。

验收项目主要有：钻孔位置是否移动、检查和校正钻孔水平程度（罗盘测量）、钻孔立轴、钻孔天顶角及岩心收集装置（岩心箱，岩心牌等）。

验收合格后，签发《钻孔安装验收书》。

施工地质编录地质编录按其性质可分为原始地质编录和综合地质编录两类。

一、原始地质编录原始地质编录，是用文字、图表等形式对天然露头和探矿工程揭示的地质现象进行地质观察记录和素描，也包括各种采样、分析、鉴定等的成果。

原始地质编录一般取得下列三种材料：（一）文字材料如探矿工程中地质现象的描述记录，取样记录，岩（矿）石薄片、光片重砂和化石鉴定的文字报告等；（二）图表材料如各种坑探工程的素描图、采场及老铜的素描图、钻孔柱状图、照片、样品分析、鉴定结果表、探矿工程登记表等；（三）标本和样品材料为了对观察对象作进一步研究而系统、重点、有代表性地采集各种标本和样品。

这三种原始材料，往往是互相配合的，在观察的同时，既要素描，也采标本或样品与文字描述。

原始地质编录的成果是研究工作区（或矿区）地质矿产情况和评价矿床的基础地质资料，它的好坏将直接影响到综合编录与综合研究得成果质量。

因此，认真、细致、全面、准确地进行地质观察与编录是对原始地质编录的基本要求。

二、综合地质编录综合地质编录是指把综合研究原始资料所得的成果，用文字及图表进行记录和反映的工作，它是原始编录的深化。

只有通过综合编录，才能把找矿勘探工作所获得的零散材料系统化，把丰富的感性认识，上升为理性认识；才能保证对区域及地址矿产情况和成矿规律的认识逐步深入，不断提高；才能及时发现问题，提出解决问题的办法，并根据新的情况和新的认识修改原有设计和施工部署，达到以较少的工作量取得较大的地质成果，及时提交合乎质量要求的地质报告。

因此，综合地质编录在指导找矿、勘探和评价矿床、矿山设计和成矿理论研究方面，具有重要意义。

通过综合编录一般取得以下材料：（一）文字材料如地质报告文学说明书、单项研究的专题总结及各种试验报告等。

（二）图件材料如区域地质图、矿区地质图、勘探工程分布图、取样平面图、勘探线地质剖面图、储量计算平面及剖面图、水平断面图、矿体投影图、矿体顶底板等高线图、矿床水文地质图、区域水文地质图、抽水试验曲线图、地质构造图、矿层对比图、矿层等厚线图、矿体或矿层重要元素品位变化曲线图或平面图，有时还编制剥离比等值线图，勘探砂矿时还需编制第四纪地质图和地貌图，当采用物、化探时，尚需编制物、化探异常成果图，有时根据工作需要尚可编制矿体立体图及其它有关综合图件等。
