风电场道路工程施工方案1道路概况进场道路长：14.180km,场内道路包括支线总长 4.380km,自然级配碎石路面，路基宽度5.5m,路面宽度4.5m。
本工程路线参照四级大路技术标准，同时参照其它风电场施工道路修建阅历，在满足风机塔筒、叶片运输要求，尽量降低道路挖、填土石方量前提下，确定平面及纵断面技术指标和路面宽度，主线最大纵坡不超过13%〔支线最大纵坡不超过14%〕；最小坡长不低于60m；最大坡长不大于500m。
平曲线半径230m；平面穿插路口，道路中心线转角半径均不小于30m。
依据有关标准及风电场施工期大件运输的使用要求，确定场内施工道路路基宽度为5.5m,其中碎石路面宽度4.5m,两侧路肩各0.50m,承受培土路肩，道路横坡为3%,坡向为从路中坡向两边。
土路肩横坡为3 机道路超高2 队绕路中心旋转，路肩不超高。
依据设计标准及标准要求，结合高山风电场道路的建设阅历，其路面构造及材料组成为：12cm 泥结碎石面层+10cm 级配碎石基层+25cm 石渣垫层。
2施工布置场内施工道路工程施工用风主要为路基开挖设备用风，本标工程承受移动式柴油空压机供风。
施工用水主要为路基路面施工用水，挡土墙施工时砂浆拌和用水，养护用水。
拟承受移动式2m3 水箱〔自制〕放置于施工点四周，由水车向各水箱供水。
施工用电较少，只考虑夜间施工时照明用电和个别机械设备用电，施工用电自备小功率发电机，或就近农电。
3路基工程施工程序及原则：a.正式施工前由测量人员放出路基工程边界限和中线，进展地形复测，计算挖填量。
据此调整土石方调配关系。
b.按施工先后次序及施工布置要求，准时清理出施工场地，修建进入施工区的便道。
c.优先安排深填筑区、软土地段的开挖和回填，挖填结合。
d.选取长度不小于100m 的试验路段，进展填筑试验。
e.依据实施中的土石方调配状况进展分段调整。
各工区开挖和填筑施工承受流水作业，交错进展。
4土石方调配土石方调配原则为：就近调配，削减运距；弃〔表土〕借平衡，削减取土、借土及摊放表土还地时的其次次运输。
风电场道路施工技术方案XXX项目介绍XXX项目位于山西省阳曲县，总装机容量为50MW，由XXX承建。
该项目主要包括风电机组、变电站、道路及平台等工程。
道路及平台工程概述道路及平台工程是风电场的基础工程之一，它的质量直接影响着风电机组的安装和运行。
该工程主要包括道路建设、平台建设、配套设施建设等内容。
道路建设道路建设是风电场建设的重要组成部分。
在道路建设过程中，我们需要考虑道路的线路布置、道路宽度、道路材料等因素，并确保道路的质量和安全性。
平台建设平台建设是风电机组的重要基础设施之一，它的质量直接关系到风电机组的安装和运行。
在平台建设过程中，我们需要考虑平台的高度、平台的承重能力、平台的防滑性等因素，并确保平台的质量和稳定性。
配套设施建设配套设施建设是道路及平台工程的重要组成部分，它包括路灯、防护栏、标志牌等设施的建设。
在配套设施建设过程中，我们需要考虑设施的功能和安全性，并确保设施的质量和可靠性。
总结道路及平台工程是风电场建设的重要组成部分，它的质量直接关系到风电机组的安装和运行。
在施工过程中，我们需要注重细节，确保工程的质量和安全性。
一、工程概况及工程量1.1 工程概况本工程是一项XX工程，位于XX地区，总建筑面积为XXX平方米，包括XX个建筑单元。
1.2 工程量本工程的主要工程量包括XX、XX、XX等，总工程量为XXX。
二、编制依据本工程的编制依据包括国家有关法律法规、行业标准、技术规范、设计文件等。
三、作业前的条件和准备3.1 作业前必须具备的条件在进行本工程施工前，必须满足以下条件：XX、XX、XX等。
3.2 作业前应作的准备工作在进行本工程施工前，应进行以下准备工作：XX、XX、XX等。
3.3 作业人员（配置、资格）本工程施工所需的人员包括XX、XX、XX等，他们必须具备相关的资格和证书。
3.4 作业机具（包括配置、等级、精度等）本工程施工所需的机具包括XX、XX、XX等，它们必须具备相应的配置、等级和精度。
风电工程施工方案及施工要点一、项目背景风能作为一种可再生能源，具有广阔的发展前景。
为有效利用风能资源，我们计划开展风电工程项目。
本文将详细介绍风电工程的施工方案及施工要点。
二、施工方案1.选址与前期准备在选址阶段，需要考虑地理位置、地形地貌、气象条件等因素，并进行风资源评估。
同时，需要办理相关手续，如土地手续、环境评估等。
在完成选址和准备工作后，进入下一阶段。
2.场地平整与基础建设在风电场地平整过程中，需要清理场地上的障碍物，确保施工的顺利进行。
基础建设包括道路和场内设施的建设，为风机组装和维护提供便利。
3.施工船运输与安装如风电场位于海上，需使用施工船将风机、设备等运输至目标地点。
在安装风机时，需要合理安排施工序列，并严格按照设计要求进行操作。
同时，为确保安全，需根据具体情况制定合理的施工方案。
4.电缆敷设与连接风机安装完成后，需要进行电缆敷设与连接。
这包括海底电缆的铺设、电缆头的接入和固定等过程。
在进行电缆连接时，需按照相关标准和要求进行操作，确保连接的可靠性和安全性。
5.监控系统及调试风电工程的监控系统为风机的运行提供了关键支持。
在施工过程中，需安装各类传感器和监控装置，并参照设计要求进行调试。
监控系统的正常运行对于风电工程的长期稳定运行至关重要。
6.运维培训与交接完成风电工程的施工后，需要进行运维培训，以培养管理人员和操作人员的技能。
同时，需进行工程交接，确保运维工作的顺利进行。
三、施工要点1.安全第一风电工程施工过程中，安全始终是第一位的。
施工人员需穿戴好防护装备，并遵守相关安全操作规程。
任何可能危及人身安全和设备安全的行为都应该立即制止。
2.严格按照设计要求施工施工过程中，需严格按照设计要求进行操作，确保风电工程的性能和质量。
如发现问题或异常情况，应及时与相关部门进行协调并解决。
3.合理安排施工序列施工序列的合理安排对于提高施工效率和减少工程风险至关重要。
在制定施工方案时，应综合考虑不同工序的依赖关系和施工条件，做出合理安排。

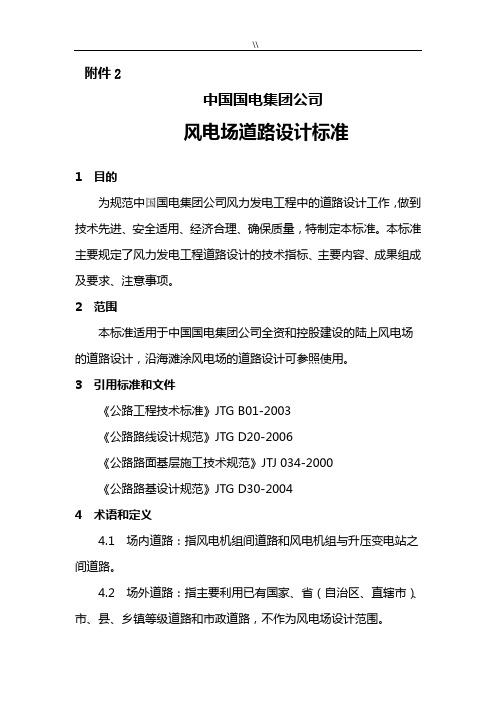

附件2中国国电集团公司风电场道路设计标准1 目的为规范中国国电集团公司风力发电工程中的道路设计工作，做到技术先进、安全适用、经济合理、确保质量，特制定本标准。
本标准主要规定了风力发电工程道路设计的技术指标、主要内容、成果组成及要求、注意事项。
2 范围本标准适用于中国国电集团公司全资和控股建设的陆上风电场的道路设计，沿海滩涂风电场的道路设计可参照使用。
3 引用标准和文件《公路工程技术标准》JTG B01-2003《公路路线设计规范》JTG D20-2006《公路路面基层施工技术规范》JTJ 034-2000《公路路基设计规范》JTG D30-20044 术语和定义4.1 场内道路：指风电机组间道路和风电机组与升压变电站之间道路。
4.2 场外道路：指主要利用已有国家、省（自治区、直辖市）、市、县、乡镇等级道路和市政道路，不作为风电场设计范围。
5 一般规定5.1风电场道路工程范围为风电场进站道路和场内道路。
进站道路范围为从已有交通网络开始至风电场内升压变电站（开关站）之间道路。
场内道路范围为风电机组间道路和风电机组与升压变电站之间道路。
场外道路主要利用已有国家、省（自治区、直辖市）、市、县、乡镇等级道路和市政道路，不作为风电场设计范围。
5.2风电场道路工程施工图设计必须贯彻“安全、适用、节约、和谐”的设计理念。
应遵循因地制宜、就地取材的原则；结合经济、技术条件，积极采用新技术、新材料、新设备、新工艺；节约用地，重视环境保护，注意与风电场总体（分多期）规划、风机安装场等协调。
5.3风电场道路工程施工图设计必须依据审查批复的风电场可行性研究报告（或微观选址报告）、初步设计报告等为依据，设计依据应明确风机单机容量及型号、拟采用的风机吊装方案及设备类型，必要时应进行适应不同设备运输及吊装方案的道路技术标准论证。
5.4当风电场按照总体规划分期建设时，风电场道路工程特别是进场道路和后期风电场衔接的场内道路应按照“一次设计、满足规划的后期使用要求”的原则做好总体设计，处理好前、后期工程的相互衔接。
风电场项目主要施工方案第一节道路施工施工方案道路的工作内容包括但不限于风电场场外道路及场内道路的土石方开挖、取土、清表、回填、碾压、整修、维护（含已有乡村道路）等工作。
1、场内道路工程概况1.1一般路及要求填方路基：路基的填方边坡坡率采用 1:1.5。
本道路填方用土优先考虑路基挖方土，然后再考虑路外借方。
填方路基应分层铺筑均匀压实，填料应采用满足填筑要求且经过试验确认后的材料。
每一层填料的规格、压实度和 CBR 值必须满足下表所列数值要求，当填料无法满足规范要求时，必须采取适当的处理措施或换填符合要求的土。
每层填土最大松铺厚度应根椐现场压实试验确定，一般最大铺厚度不大于 30cm，同种材料的填筑层累计厚度不宜小于 50cm，压实层的表面应整平并做成路拱。
土的压实应控制在接近最佳含水量进行。
施工过程中对土的含水量必须严加控制、及时测定、随时调整。
路基压实度及填料要求，见下表 4.1-1 所示：表 4-1 路基压实度及填料要求挖方路基：一般挖方路基边坡率 1:0.3～0.5。
在施工过程中，当地质条件发生变化时，可经监理工程师批准后适当放缓边坡。
1.2路基超高、加宽方式道路曲线段路基超高方式为绕曲线内侧行车道边缘旋转，最大超高为 2%；本风电场叶片采用平板车运输，平曲线加宽值主要受叶片运输控制。
本项目采取的平曲线加宽值如下： R＞250m，不加宽；250m≥R≥150m，加宽值为 1m；150m＞R≥70m，加宽值为 2m；70m＞R≥50m，加宽值为 2.5m； R＜50m，根据地形特点设置转弯平台。
1.3路基防护（1）路基防护按照设计、施工与养护相结合的原则，采取工程防护为主，确保稳定、协调景观。
（2）填方边坡防护道路沿线的基本为低填方路堤，局部有较大填方边坡。
本项目施工道路沿线不设置挡土墙等。
（3）挖方边坡防护尽量避免深挖边坡的开挖，必要时采用浆砌片石护面墙进行防护。
在采用防护措施的同时考虑系统的截排水工程。
指导书工程名称：华能安徽怀宁石镜风电场（50MW/工程编号：TJ-001、工程概况.................................................................... 2..二、............................................................................ 编制依据.......................................................................... 2..三、............................................................................ 主要工程数量..................................................................... 2..四、............................................................................ 施工组织机构、人员、施工机械安排. (2)4.1 施工组织机构配置........................................................ 2.4.2劳动力计划................................................................ 3..4.3施工机械配置计划.......................................................... 4.五、............................................................................ 工期目标.......................................................................... 4..六、............................................................................ 道路施工方案...................................................................... 4..6.1施工程序.................................................................. 4..6.2施工方法.................................................................. 4..6.3测量施工方案.............................................................. .5..6.4 土方开挖施工方案......................................................... 6.6.5 土方填筑工程施工方案..................................................... 8.6.6路面工程施工方案......................................................... 1.16.7排水沟及涵管施工方案 (11)6.8道路旁电缆沟施工方案 (11)6.9道路浆砌块石施工方案 (11)6.10基坑验槽及检测 .......................................................... 1.3七、........................................................................... 质量保证措施...................................................................... .147.1建立健全质量管理领导小组 (14)7.2实行质量一票否决制....................................................... 1.47.3加强职工培训，提高施工人员的素质 (14)7.4加强设备、材料的管理 (14)八、............................................................................ 安全保证措施..................................................................... .158.1安全组织机构图.......................................................... 1.48.2安全施工管理措施......................................................... 1.48.3机械操作安全保证措施 (16)8.4防火安全保证措施......................................................... 1.7九、............................................................................ 环境保护的主要保证措施.. (16)9.1生态环境保护............................................................. 1.69.2水土保持................................................................. .1.79.3防大气污染............................................................... .1.79.4防噪音污染............................................................... .1.7十、强制性条文 (18)十一、危险源识别、环境影响因素识别及控制措施.................................. 2 1、工程概况华能安徽怀宁石镜风电场（50MW工程，位丁安徽省安庆市怀宁县的月山镇、洪铺镇、石镜镇三镇交界区域，共建设25台2.0MW风机，总容量50MW本工程位丁山地区域，届丁山地风电，山路修筑工程量大，全场新建山区道路约20km路基宽度5.5m,路面宽度4.5m,内侧设排水沟，总宽度约6m路线沿线起伏较大，前期施工过程中做原土碾压路面，后期做18cm厚泥结碎石面层，以利风场检修维护行车需要。

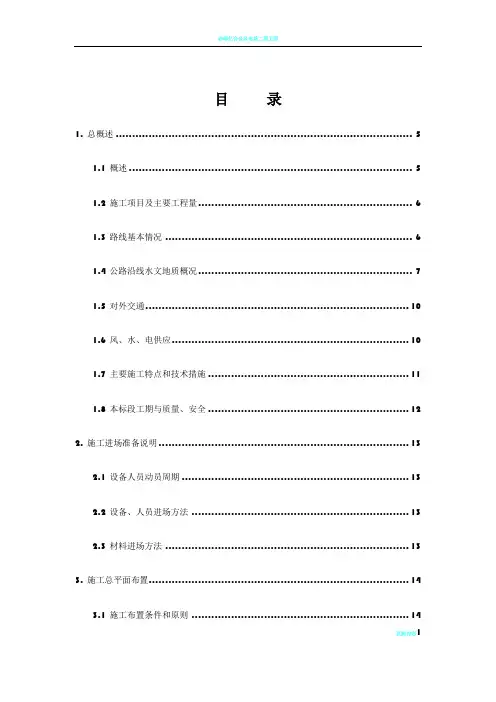

目录1. 总概述 (5)1.1 概述 (5)1.2 施工项目及主要工程量 (6)1.3 路线基本情况 (6)1.4 公路沿线水文地质概况 (7)1.5 对外交通 (10)1.6 风、水、电供应 (10)1.7 主要施工特点和技术措施 (11)1.8 本标段工期与质量、安全 (12)2. 施工进场准备说明 (13)2.1 设备人员动员周期 (13)2.2 设备、人员进场方法 (13)2.3 材料进场方法 (13)3. 施工总平面布置 (14)3.1 施工布置条件和原则 (14)页脚内容13.2 主要临时施工设施布置 (15)3.3 施工供风、供水及通讯系统 (18)3.4 环境保护措施 (19)3.5 文明施工措施 (21)3.6 弃、存渣场规划 (22)4. 项目组织机构及资源配置 (23)4.1 主要设备配置计划 (23)4.2 劳动力配置计划 (24)5. 施工测量 (26)5.1 施工前控制网布设及复测 (26)5.2 施工测量、计量及资料整理 (26)5.3 测量设备、人员配置 (27)6. 施工工期及进度计划安排 (28)6.1 编制原则及依据 (28)6.2 主要工程项目控制性施工进度 (29)6.3 施工强度及强度分析 (29)页脚内容26.4 关键线路分析 (29)7. 主要工程项目的施工方案、施工方法 (30)7.1 路基工程 (30)7.2 路面工程 (48)7.3 构造物工程 (53)8. 各分项工程的施工顺序 (57)9. 确保工程质量和工期的措施 (59)9.1 确保工程质量的措施 (59)9.2 确保工期措施 (60)10. 冬雨季施工 (62)10.1 冬季路基施工 (62)10.2 雨季施工 (63)11. 工程质量保证体系及措施 (66)11.1 量保证体系 (66)11.2 工程质量保证措施 (77)11.3 施工质量控制要点 (78)页脚内容312. 安全保证体系及措施 (80)12.1 安全管理体系框图 (80)12.2 施工安全保证措施 (81)13. 文明施工及环境保护措施 (83)13.1 文明施工 (83)13.2 环境保护 (85)页脚内容41. 总概述1.1 概述1.1.1 花竹山风电场工程简介贵州瓮安花竹山风电场（以下简称“花竹山风电场”）位于贵州省黔南布依族苗族自治州瓮安县东南部的平定营镇、岚关乡、雍阳镇、永和镇交界区域。
风场道路施工方案风电场内的施工及检修道路沿各风电机组位尽量利用原有的乡间小路进行扩宽裁弯取直。
施工检修道路为永临结合道路，施工期作为施工道路，运行期作为检修道路。
风电场施工检修道路与主进场道路连接，沿各风电机组位尽量利用原有的乡间小路进行扩宽裁弯取直，施工检修道路主干道宽6m共计20300米，支路宽4m 共计15200米。
本风电场内道路路面宽6m和4m，坡度不大于9度，6m 宽为主干道，共计20300米，4米宽为支路，共计15200米。
本风场内就地取材，路基压实后，作砂石级配路面。
1.1道路放样a．测量设备设置：设置测量组一组，配备水准仪2台，经纬仪1台，全站仪1台。
b．根据已作好的坐标控制网及调和控制网，放出道路的中点，然后用钢尺量出道路的边线。
1.2路基土方1.2.1挖方施工本工程内高挖方区段开挖面不宽，地势不平。
拟采用挖掘机直接进行开挖，推土机配合推土。
根据土壤试验对开挖出的适用材料，应分类堆放，不应混杂。
先挖出的适用土方，应储存于指定地点，待后填路堤上部。
对已先挖出的路堑断面，路床顶面应予留30cm后挖，以免施工车辆和雨水对路床的破坏。
1.2.2路基填方施工需要进行填方施工的区域，土层摊铺采用自卸汽车定点卸土，推土机初平，平地机复平。
障碍点人工配合控制边线标高，按照试验所给松铺厚度进行摊铺。
应自中向两边设置3%横坡，每层碾压前应检查松铺厚度、平整度、含水量、边线、中线，合格方可碾压。
碾压采用14t振动压路机进行。
第一遍静压，然后先慢后快，由弱到强，应由边部到中央，由低处到高处纵向进退式进行。
横向重叠0.4M，相邻区段纵向重叠1.2M，应达到无漏压，无死角，确保碾压均匀。
1.3砂石级配石铺砌石碴料径和级配必须满足规范要求，集料配料必须准确。
石碴进场后人工、机械摊铺平整，根据设计坡度和标高，用水准仪沿路两侧测出标高，拉线控制标高，用人工铲铺平整，即可先用压路机进行稳压，自路的一侧开始，依次压向另一侧，每次碾压重叠压轮的1/3宽。

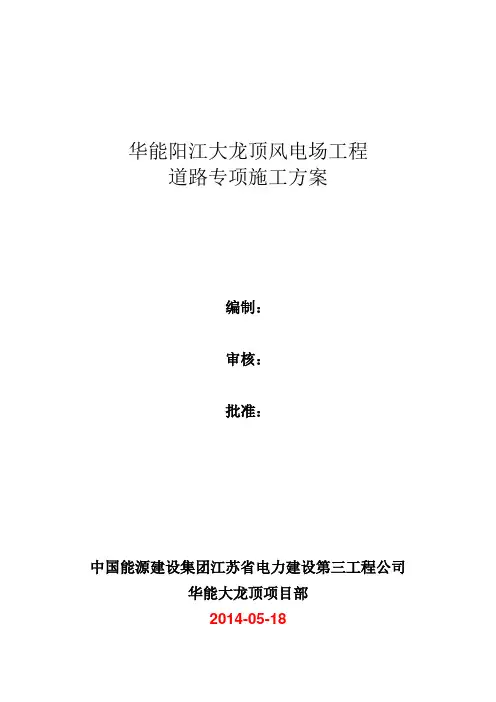

华能阳江大龙顶风电场工程道路专项施工方案编制：审核：批准：中国能源建设集团江苏省电力建设第三工程公司华能大龙顶项目部2014-05-18目录第1章编制依据及工程概况 (4)1.1 编制依据 (4)1.2 工程概况 (5)1.3 编制说明 (5)第2章施工部署 (6)2.1 工程目标 (6)2.2 施工准备 (6)2.2.1 技术准备 (6)2.2.2 深化对图纸，规范、图集的学习 (6)2.2.3 施工组织设计、方案编制计划： (7)2.3 生产准备 (7)2.3.1 人员准备： (7)2.3.2 材料准备 (8)2.3.3 机械准备 (8)2.3.4 现场准备 (10)2.3.5 设备、人员动员周期和设备、人员进驻现场的方法 (10)2.4 施工组织管理机构 (10)2.5主要施工方案选择 (11)第3章主要工程项目的施工方法及技术措施 (12)3.1 定位和测量放线 (12)3.1.1 工程定位 (12)3.1.2 平面控制测量放线依据： (12)3.1.3 4、高程控制测量 (13)3.1.4 施工测量 (13)3.2 土方工程（含爆破） (13)3.2.1 路基土石方开挖： (13)3.2.2 路基土方回填： (15)3.2.3 路基回填碾压 (17)3.2.4 风机平台回填土 (20)3.2.5 爆破作业 (20)3.3 水泥石粉渣施工 (25)3.3.1 施工准备 (25)3.3.2 工作程序与工作方法 (25)3.4 泥结碎石路面施工 (27)3.4.1 堆料及摊铺 (28)3.4.2 稳压 (28)3.4.3 灌泥浆 (29)3.4.4 碾压 (29)3.4.5 养护 (29)3.4.6 磨耗层 (30)3.5排水沟及截水沟施工： (30)3.5.1 、排（截）水沟施工工艺： (30)3.6 圆管涵施工 (32)3.7.1 基坑开挖及垫层施工 (33)3.6.2.基础施工 (33)3.7.1 钢筋混凝土圆管的预制 (34)3.6.4钢筋混凝土圆管的安装及浇筑剩余基础混凝土 (34)3.7 挡土墙施工 (37)3.7.1 施工工艺流程图 (37)3.7.2 基槽开挖或土方填筑 (38)3.7.3 墙身施工 (38)3.7.4 泄水孔 (40)3.7.5 墙背回填 (40)第4章施工进度计划及工期保证措施 (41)4.1保证进度计划实现的技术组织措施 (41)4.2 计划开、竣工日期和施工进度计划横道图 (43)第5章施工现场总体平面布置 (44)5.1 施工现场总体平面布置及说明 (44)5.2 施工总平面布置图 (44)5.3 施工现场临时工程布置 (44)第6章质量保证体系及措施 (46)6.1 质量保证体系 (46)6.2 质量保证措施 (46)6.2.1 组织保证措施 (46)6.2.2 管理保证措施 (47)6.2.3 施工前交底制度 (47)6.2.4 自检、互检、交接检及工序质量评定制度 (48)6.2.5 隐蔽工程检查验收制度 (48)6.2.6 奖优罚劣制度 (48)第7章安全生产保证体系及措施 (49)7.1 安全生产保证体系 (49)7.2 安全保证措施： (49)7.2.1 组织管理保证措施 (49)7.2.2 安全教育制度 (50)7.2.3 事故申报制度 (50)7.3 保证安全生产的技术措施 (50)7.3.1 技术保证措施 (51)7.3.2 施工现场和临时工程安全保证措施 (52)7.3.3 施工机械安全保证措施 (53)7.3.4 临时用电安全措施 (54)第8章文明施工及环保措施 (55)8.1 文明施工措施 (55)8.1.1 文明施工规划 (55)8.1.2 施工现场 (56)8.1.3 临时设施 (57)8.1.4 施工机械 (57)8.2 环境保护及降噪、防扬尘措施 (57)8.2.1 环境保护目标 (58)8.2.2 环保工作内容 (58)8.2.3 施工噪声、扬尘及废气物等的控制措施 (59)第9章季节性施工措施 (62)第10章节能降耗措施 (63)第11章成品半成品保护措施 (64)第1章编制依据及工程概况1.1 编制依据《公路水泥混凝土路面设计规范》JTG D40-2002《公路水泥混凝土路面施工技术规范》JTG F30-2003 《公路工程无机结合料稳定材料试验规程》JTJ 057-94 《公路路面基层施工技术规范》JTJ034-2000《公路养护技术规范》JTJ 073-96《市政道路工程质量检验评定标准》CJJ 1-2008《公路工程水质分析操作规程》JTJ 056-84《公路桥涵施工技术规范》JTJ 041《公路工程施工安全技术规程》JTJ 076《公路路基施工技术规范》JTJ 033《厂矿道路设计规范》GBJ22《电力建设工程质量监督规定（2002年版）》《建筑施工高处作业安全技术规范》JBJ80《建筑机械使用安全技术规程》JGJ33《建筑施工安全检查标准》JGJ59《施工现场临时用电安全技术规范》JGJ46《公路工程集料试验规程》JTG E42《工程测量规范及条文说明》GB50026《砌体工程施工质量验收规范》GB50203《电力建设施工及验收规范》建筑工程篇SDJ69华能阳江大龙顶风电场工程的道路施工图纸；华能阳江风力发电有限公司大龙顶项目部的施工进度里程碑；施工现场踏勘情况；华能阳江大龙顶风电场工程施工合同；华能阳江大龙顶风电场招投标文件。
一、工程概况1.1工程概述：华电山东肥城桃园风电场工程位于风电场位于山东省泰安地区肥城市境内，厂址中心与肥城市区运输距离约10km，与济南市直线距离约68.8km，规划面积11.6km2，地面高程在260m~430m之间。
风场道路西侧为省道S104，东侧为省道S331.另外厂区内有多条区乡道路通过，交通便利，可满足风机机组及建筑材料的运输。
风场道路为风电场的施工、建造、运行提供运输条件，本工程道路全长14.45km，施工道路设计车速15km/h,路面宽4.5m，路基宽5.5m.道路路面横坡：1.5%;桥涵荷载载标准：公路-Ⅱ级。
路面为20cm泥结碎石，检修道路路面宽3.5m，路基宽4.5m，在运输完成后由运输道路整修开挖边沟排水沟后形成。
道路加宽全部采用在缓和曲线和圆曲线内侧加宽，加宽方式为线性加宽。
鉴于风机位基本布置于位置较高的山脊、山丘，根据本工程风场总平面布置图及工程区周边现有道路分布情况，拟将工程道路分为三个区域，具体分区如下：① T22~T25风机区域，道路长约3080m，其中场外改建道路1030m。
② T14~T21风机区域，道路长约4430m。
③ T4~T13风机区域，道路长约为7040m。
1.2施工工期：执行施工总进度安排二、施工依据2.1《风力发电工程施工组织设计规范》DLT5384-20072.2《风力发电厂项目建设工程验收规范》DLT5191-20042.3《电力建设施工质量验收及评定规程》第一部分:土建工程DL-T5210.1-20122.4《项目岩土勘查报告》2.5与本工程有关的现行施工及验收技术规范、规程、标准三、施工组织3.1主要施工机械、工具3.2主要施工计量器具3.3劳力组织四、主要施工方案：具体施工工艺流程：施工准备→测量放线→路基土方工程→涵洞施工(涵管)→路基防护与排水施工→道路基层、路面施工→植被恢复。
4.1施工前的准备（1）熟悉图纸，仔细查找图纸中存在的问题并汇总，待图纸会审时提出。
风电场工程检修道路工程施工组织设计-----------------------作者：-----------------------日期：四子王幸福风电场一期（400MW）工程检修道路工程B标段施工组织设计中国二冶集团二0一三年五月目录第一章前言部分第二章工程概况及特点第三章施工部署第四章施工总平面布置及管理措施第五章施工方案及主要技术措施第六章工程进度计划及管理第七章工程技术管理第八章职业安全健康、环境保护管理第九章施工弃渣的利用和堆放管理第十章边坡保护和水土流失防治措施第十一章防止饮用水污染措施第十二章噪声、粉尘、废水等的治理措施第十三章施工区和生活区的卫生设施以及粪便、垃圾的治理措施第十四章完工后的场地清理措施第十五章质量管理措施第十六章物资设备管理措施第十七章特殊条件下的施工措施第十八章信息化管理措施第十九章文明施工、文物保护保证体系及保证措施第二十章工程交验后服务措施附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表第一章前言部分1、编制说明：本施工组织设计纲要遵循建设单位及设计单位的要求，本着优质、经济的原则，针对工程的结构特点及现场施工条件，材料来源及地质气候等编制最佳施工方案。
在确保工程质量的前提下，缩短工期，节约成本，加强安全生产，文明施工。
施工现场平面布置要在规定的施工用地围，材料设备及机具堆放整齐，保持场地卫生。
加强现场消防保卫工作，做好现场物质保管，严防发生火灾及被盗事件。
做好现场环境保护工作，防止水污染、大气污染、噪声污染。
为保证工程进度和质量，我公司专门组织人员对招标文件和有关资料进行了认真的学习和研究，并到现场实地了解该工程的有关情况，仔细分析了工程特点和影响施工的各种因素，并结合质量管理体系标准(GB/T 19001-2000)、环境管理体系标准（GB/T24001- 2004）、职业健康安全管理体系标准（GB/T28001-2001）和我公司《质量手册》、《管理程序》的要求，对项目部机构、施工人员、施工设备进行了精心的组织和安排，制定了行之有效的施工和技术措施。
2、编制依据：2.1《四子王幸福风电场一期（400MW）工程检修道路工程施工招标文件》确定的招标围及主要工程量。
2.2与本工程有关的图纸及设计说明。
2.3 国家及部颁与本工程有关的各种现行有效版本的技术规、规程、和制造厂技术文件上的质量要求：A：施工及验收规、规程及标准1. 《土方与爆破工程施工及验收规》 GBJ 201－832. 《地基与基础工程施工及验收规》 GBJ 202－833. 《建筑地基处理技术规》 GJ 79－914. 《地下防水工程施工及验收规》 GBJ 208－835. 《混凝土结构工程施工及验收规》 GBJ 204－926. 《钢结构工程施工规》 GBJ 205－837. 《土木结构工程施工及验收规》 GBJ 206－838. 《砖石工程施工及验收规》 GBJ 203－839. 《地面与楼面工程施工及验收规》 GBJ 209－8310. 《屋面工程施工及验收规》 GBJ 207－8311. 《建筑装饰工程施工及验收规》 GBJ 208－8312. 《特细砂混凝土应用技术规程》 DB51/ 5002－9213. 《采暖与卫生工程施工及验收规》 GBJ 242－8214. 《通风与空调工程施工及验收规》 GBJ 243－8215. 《建筑电气安装工程质量检验评定标准》 GBJ 303－8816. 《工业与民用建筑灌注桩基础设计与施工规程》JGJ4－8017. 《建筑地面工程施工及验收规》 GB50209－9518. 《工程测量规及条文说明》 GB50026－9319. 《屋面工程技术规》 GBJ5027－9420. 《组合钢模板技术规》 GBJ 214－8921. 《钢筋焊接及验收规》 JGJ 18－8422. 《水泥混凝土路面施工及验收规》 GBJ 97－8723. 《电力建设施工及验收规》建筑工程篇 SDJ 69－8724. 《建筑安装工程质量检验评定统一标准》 GBJ 300－8825. 《建筑工程质量检验评定标准》 GBJ 301－8826. 《预制混凝土构件质量检验评定标准》 GBJ 321－9027. 《建筑安装工程质量检验评定标准》 TJ 305－7528. 《建筑采暖卫生与煤气工程质量检验评定标准》 J 302－8829. 《通风与空调工程质量检验评定标准》 GBJ 304－8830. 《地下工程防水技术标准》 GBJ 107－8731. 《电力设备典型消防规》 DL 5027－9332. 《钢结构工程施工及验收规》 GB 50205－9533. 《钢结构工程质量评定标准》 GB 50221－9534. 《电气装置安装工程母线装置施工及验收规》GBJ 149－9035. 《电气装置安装工程高压电器施工及验收规》GBJ 147－9036. 《电气装置安装工程接地装置施工及验收规》B 50168－9237. 《电气装置安装工程盘柜及二次回路接线施工及验收规》 GBJ 5017－9238. 《电气装置安装工程蓄电池施工及验收规》GB 50172－9239. 《电气装置安装工程旋转电机施工及验收规》GB 50170－9240. 《电气装置安装工程电缆线路施工及验收规》 GB 50168－9241. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》 GBJ 148－9042. 《电气装置安装工程电气设备交接试验标准》GB 50150－9143. 《电气装置安装工程施工及验收规》 GB 50254～50259－9644. 《公路工程技术标准》 JTG B01-200345. 《公路路线设计规》 JTG D20-200646. 《公路路基设计规》 JTG D30-200447. 《公路工程水文勘测设计规》 JTG C30-200248. 《公路桥涵设计通用规》 JTG D60-200449. 《公路勘测规》 JTJ 061-9950. 《公路环境保护设计规》 JTJ/T 006-98B：以上规涉及到的其它现行国家规、规程、规定和地方管理规定。
第二章工程概况及特点1、工程概况1.1工程名称：四子王幸福风电场一期（400MW）工程检修道路工程1.2工程地点：蒙古乌兰察布市四子王旗境1.3工程容：B段围包括212、029、225、188、014、002、016等66台风机的检修道路，道路长度为40公里，具体如下：主要包括（但不限于）：a.检修道路工程施工；b.为完成上述工作所需的地基处理、基础开挖、表层土清理、路基填筑碾压、沿线涵管涵洞、路面铺筑碾压等。
c.施工图纸中包括的其他容。
1.4施工工期：2013年6月15日至9月15日。
1.6质量标准：合格。
1.7安全目标：确保安全施工，重伤及人身伤亡事故为零，重大机械设备事故为零，重大火灾事故为零，重大交通事故为零，降低一般事故负伤率，轻伤率控制在2‰以。
第三章施工部署1、技术准备1.1技术资料：开工前公司技术部门及项目部调查搜集有关的技术资料，对现场的地形、地质以及周围环境、交通运输、供水供电情况进行了解，并提前与建设单位联系，协调解决有关影响施工的问题。
1.2图纸会审：认真熟悉审查施工图及有关技术文件，事先进行设计交底和会审，设计图纸上存在的问题解决在施工之前，图纸会审工作应在开工前5日完成，确保工程顺利进展。
1.3施工方案：项目部要根据图纸会审的情况虚心征求建设单位、监理单位、设计单位以及质量监督部门，对本方案进行调整，做到施工方案完善、有针对性、指导性。
1.4业准备工作：熟悉施工图纸、图纸会审，编制施工预算、施工组织设计纲要，落实设备、劳动力和材料计划，落实对职工进行质量技术安全与防火知识培训教育等。
2、施工机械的配置为保证工期，我公司对本工程配置精良的设备，在投入工程前全面检修和保养。
根据本工程的特点及施工网络计划，按期安排施工机具投入生产。
3．拟投入本标段的主要施工机械配置详见后附表一，拟配备本标段的试验和检测仪器设备表详见后附表二。
4、施工力量的配置4.1施工力量的组织根据该工程特点，为保证优质、高效、安全、按期全面地完成本工程的安装施工，我公司选派有经验曾参加道路施工的技术骨干力量投入该工程的施工，具体人员配置详见后附表三。
4.2施工技术力量配置在项目经理和项目总工的领导下，由技术质量科、安全工程科、经营财务科组成技术、质量、安全管理系统，负责施工方案的设计，施工措施的编制，技术交底和技术管理，工程质量和质保体系运行。
4.3项目组织机构设置该工程采用项目管理法施工，我公司将按照多年来在风电系统施工中积累的成功管理经验，以科学系统管理和先进技术为手段的项目管理机制。
同时，项目经理部在公司总部领导下充分发挥企业的整体优势，高效地组织和优化社会生产要素，严格按照以GB/T19002-ISO9002模式标准建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，以此实现本工程质量目标以及对业主的承诺。
为优质、高速完成本工程，我公司将在现场成立项目经理部，派遣一批具有现代化管理意识，施工过类似工程的施工技术管理人员。
项目经理部由项目经理、技术总负责、材料员等组成，负责对本工程领导指挥协调决策等重大事宜，对工程的进度、质量、安全和现场文明等负全面责任。
其中，项目经理对公司负责，其余人员对项目经理负责，经理部下设以下部门，并明确其责任，组织完成业务围的系统工作。
4.3.1项目经理部组织机构：4.3.2施工现场管理职责4.3.3公司本部对现场的保障作业公司将该工程列入年度生产计划中的重点项目，公司各职能部门作为企业的专业化管理部门，负责向施工项目提供专业指导和服务，以确保项目的各种专业活动协调一致。
公司对本工程采取特殊政策，实行四个优先：优先选派业务精、素质高的各专业人员组成项目经理部，优先配置良好的施工机具和各种车辆，优先保证材料供应，优先保证资金使用。
同时，要求公司职能部门对现场出现的问题快速作出反应，确保工程顺利实施。
第四章施工总平面布置及管理措施1、项目部及施工驻地布置项目部和施工驻地将全面实行标准化管理，要体现以人为本的宗旨，除配置办公用设施外，还要配置职工生活娱乐设备，如：电视、VCD等设备，以充分营造健康、安心、愉快的工作生活环境，同时还要注意搞好职工食堂的管理。
对于项目部的各种标语、图表、岗位职责等必须按规定要求制作，做到目标明确、责任制落实到位，里程碑计划清晰，充分反映出我公司的企业形象。
项目部办公用品的配置表2、工程施工通讯和对外信息沟通由于现阶段通讯手段的发达，我施工现场人员的相互联系主要以手机通讯为主，而施工一线因工作联系频繁，每人将配备对讲机一部，及时充电，及时联系。
