带锥度的调心滚子轴承相比圆柱孔调心滚子轴承在轴承的安装拆卸方面有着诸多优势

轴承的安装与拆卸滚动轴承是高度标准化、系列化、通用化的精密零件，正确的安装与拆卸，是保证轴承获得良好的工作性能和延长使用寿命的重要一环。

故在安装或拆卸轴承前应作好充分的准备工作。

一、安装前的准备工作1、工作场所的要求：轴承的安装要在干燥、清洁的环境条件下进行，应远离可产生灰尘或其他杂质的环境。

2、核对必要的文件资料：查阅产品说明书，检查轴承的代号、精度和游隙等级等。

3、安装前的检查：检查轴与外壳的配合表面、凸肩的端面、沟槽和链接表面的加工质量等。

4、轴承安装部件的清理：若轴承已受污染（如包装破损等），在安装前也应加以清洗及干燥。

由原包装内取出的轴承，表面若有一层较厚的热浸涂上的防锈损伤，也必须洗净和干燥。

注：已经使用润滑脂的轴承，及双侧具油封或有防尘盖的轴承，安装前无需清洗。

二、轴承的安装1、圆柱孔轴承的安装应根据轴承的类型和大小来决定其安装方法（机械法、油压法或加热法）。

但无论用哪种方法，轴承内外圈、保持架或滚动体都不应承受直接冲击，否则会损坏轴承。

决不能在安装一个轴承圈时施压于另一个轴承圈。

安装前，应检查与轴承相配的轴颈和轴承座内孔是否清洁、完整。

如是第一次安装的轴承，要按有关标准检查其配合尺寸、形位公差和表面光洁度；如是再次装配的轴承，要检查轴承是否在使用与装拆过程中已有损伤，对不影响使用功能的轻微缺陷（如表面划痕、毛刺等），可用油石或细砂纸进行修复。

对非分离型轴承，一般首先安装具有较紧配合的一个圈。

安装前，轴承座表面需涂少许机油。

若配合不太紧，对小型轴承，可用锤轻击抵住轴承圈端面的套圈，迫使轴承到位。

敲击力必须均匀分布在轴承圈上，以防轴承卡住。

用安装盘代替套圈能保证安装力作用于中心，如图1所示。

若按图2所示，工具将非分离型轴承同时压入轴和轴承箱孔内，在轴承与安装盘之间需插入一个与轴承内外圈端面接触的安装环。

为了使安装力均匀作用于内外圈上，安装环的接触面应位于同平面。

对自动调心轴承，将已装上机轴的轴承推入轴承箱时，为防止外圈卡死或摆动，可采用中间安装环，如图3所示。

几种常用类型滚动轴承的性能特点及运用场合01.深沟球轴承旧——0 新——6沟道的曲率长大于球周长的1/3，他是生产量最大，应用最广泛的一种滚动轴承。

占整个滚动轴承的60%—70%。

性能：主要承受径向载荷，也可承受一定量的轴向载荷。

当增大径向游隙时，也可替代角接触球轴承。

在转速较高工作场合还不能使用推力球轴承时它也可作为推力球轴承使用。

在不同的游隙组别中，它的内外圈可以相对倾斜不同角度仍可正常工作。

（倾斜角度）C0组8分，C3组12分，C4组16分。

带有球面滚到内外圈可倾斜3-10度。

应用该类轴承时，两个支点距离不宜超过轴径的十倍。

特点：与同尺寸的其他轴承相比，摩擦损失最少振动和噪音最低。

转速较高阻力较小旋转灵活。

摩擦系数0.0015-0.0022缺点：这种轴承不耐冲击，不宜承受较重负荷。

适用场合：汽车，机床，柴油机、电机，水泵、农用机械，家电，减速箱、纺织机械，拖拉机等。

其他：游隙检测采用百分表或千分表。

沟道曲率Ra=0.525 Rw=0.53502.调心球轴承旧——1 新——1外圈滚道为球面型，内圈滚道分单双列滚道可自动调心。

性能：主要承受径向载荷，同时还可承受少量的轴向负荷，但不能承受纯的轴向负荷。

特点：内外圈可在倾斜1-3度的情况下正常工作，旋转精度正常。

该轴承为了安装拆卸方便，内孔有时做成圆锥形。

锥形内孔的目的（1）拆卸方便特别是长轴。

（2）可微量调整轴承的游隙。

适用场合：农用机械，纺织机械。

鼓风机，造纸机，木工机械，吊车，印染机械、小型机床等。

03.圆柱滚子轴承旧——2 新——N或NN性能：主要承受径向负荷，套圈有挡边的可承受极少量的轴向负荷，否则不能承受轴向负荷外圈双挡边的极限转速高于内圈双挡边。

特点:滚动体和滚道之间是修正线的接触，滚子通常由一个套圈的两个挡边引导。

保持架，滚子和引导套圈组成一组组合件，可与另一套圈分离，属于可分离型轴承。

此种轴承安装拆卸比较方便尤其是当要求内外圈与轴，壳体都是过盈配合时，更显示出优点。

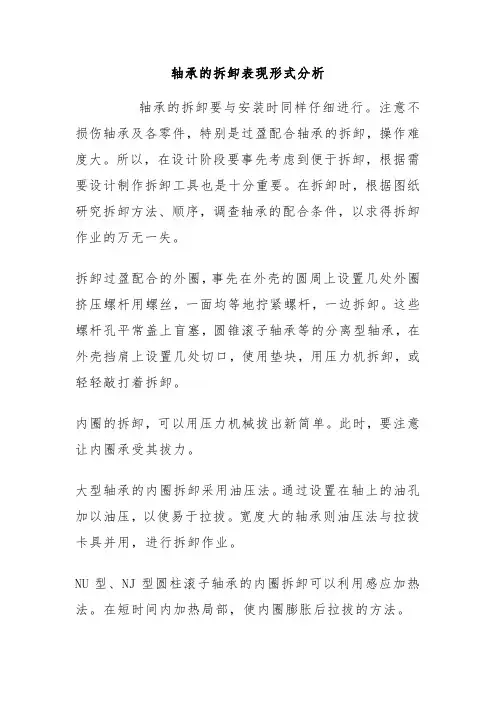

轴承的拆卸表现形式分析轴承的拆卸要与安装时同样仔细进行。

注意不损伤轴承及各零件，特别是过盈配合轴承的拆卸，操作难度大。

所以，在设计阶段要事先考虑到便于拆卸，根据需要设计制作拆卸工具也是十分重要。

在拆卸时，根据图纸研究拆卸方法、顺序，调查轴承的配合条件，以求得拆卸作业的万无一失。

拆卸过盈配合的外圈，事先在外壳的圆周上设置几处外圈挤压螺杆用螺丝，一面均等地拧紧螺杆，一边拆卸。

这些螺杆孔平常盖上盲塞，圆锥滚子轴承等的分离型轴承，在外壳挡肩上设置几处切口，使用垫块，用压力机拆卸，或轻轻敲打着拆卸。

内圈的拆卸，可以用压力机械拔出新简单。

此时，要注意让内圈承受其拔力。

大型轴承的内圈拆卸采用油压法。

通过设置在轴上的油孔加以油压，以使易于拉拔。

宽度大的轴承则油压法与拉拔卡具并用，进行拆卸作业。

NU型、NJ型圆柱滚子轴承的内圈拆卸可以利用感应加热法。

在短时间内加热局部，使内圈膨胀后拉拔的方法。

拆卸比较小型的带紧定套轴承，用紧固在轴上的档块支撑内圈，将螺母转回几次后，使用垫块用榔头敲打拆卸。

大型轴承，利用油压拆卸更加容易，在锥孔轴上的油孔中加压送油，使内圈膨胀，拆卸轴承的方法。

操作中，有轴承突然脱出的可能，将螺母作为档块使用为好。

在轴承的滚道或滚动体表面，由于承受交变负荷的作用使接触面表层金属呈片状剥落，并逐步扩大而形成凹坑。

若继续运转，则将形成面积剥落区域。

由于安装不当或轴承座孔与轴的中心线倾斜等原因将使轴承中局部区域承受较大负荷而出现早期疲劳破坏。

材料缺陷和热处理不当，配合过盈量太大，组合设计不当，如支承面有沟槽而引起应力集中等，将形成套圈裂纹和断裂。

当外界硬粒物质进入轴承中，并压在滚动体与滚道之间，可使滚动表面形成压痕。

此外，过大的冲击负荷也可以使接触表面产生局部塑性变形而形成凹坑。

当轴承静止时，即使负荷很小，由于周围环境的振动也将在滚道上形成均匀分布的凹坑。

当滚动轴承密封不好，使灰尘或微粒物质进入轴承，或是润滑不良，将引起接触表面较严重的擦伤或磨损，并使轴承的振动和噪声增大。

机械制造装备设计第三章习题答案（关慧贞）第三章典型部件设计1.主轴部件应满⾜那些基本要求？答：主轴部件应满⾜的基本要求有旋转精度、刚度、抗振性、温升热变形和精度保持性等。

主轴的旋转精度是指装配后，在⽆载荷、低速转动条件下，在安装⼯件或⼑具的主轴部位的径向和轴向跳动。

旋转精度取决于主轴、轴承、箱体孔等的制造、装配和调整精度。

主轴部件的刚度是指其在外加载荷作⽤下抵抗变形的能⼒，通常以主轴前端产⽣单位位移的弹性变形时，在位移⽅向上所施加的作⽤⼒来定义，主轴部件的刚度是综合刚度，它是主轴、轴承等刚度的综合反映。

主轴部件的抗振性是指抵抗受迫振动和⾃激振动的能⼒。

主轴部件的振动会直接影响⼯件的表⾯加⼯质量，⼑具的使⽤寿命，产⽣噪声。

主轴部件的精度保持性是指长期地保持其原始制造精度的能⼒，必须提⾼其耐磨性。

2.主轴轴向定位⽅式有那⼏种？各有什麽特点？适⽤场合答：（1）前端配置两个⽅向的推⼒轴承都分布在前⽀撑处；特点：在前⽀撑处轴承较多，发热⼤，升温⾼；但主轴承受热后向后伸，不影响轴向精度；适⽤场合：⽤于轴向精度和刚度要求较⾼的⾼精度机床或数控机床。

（2）后端配置两个⽅向的推⼒轴承都布置在后⽀撑处；特点：发热⼩、温度低，主轴受热后向前伸长，影响轴向精度；适⽤范围：⽤于普通精度机床、⽴铣、多⼑车床。

（3）两端配置两个⽅向的推⼒轴承分别布置在前后两个⽀撑处；特点：这类配置⽅案当主轴受热伸长后，影响轴承的轴向间隙，为避免松动，可⽤弹簧消除间隙和补偿热膨胀；适⽤范围：⽤于短主轴，如组合机床。

（4）中间配置两个⽅向的推⼒轴承配置在前⽀撑后侧；特点：此⽅案可减少主轴的悬伸量，使主轴热膨胀后向后伸长，但前⽀撑结构复杂，温升可能较⾼。

3.试述主轴静压轴承的⼯作原理答：主轴静压轴承⼀般都是使⽤液体静压轴承，液体静压轴承系统由⼀套专⽤供油系统、节流器和轴承三部分组成。

静压轴承由供油系统供给⼀定压⼒油，输进轴和轴承间隙中，利⽤油的静压压⼒⽀撑载荷、轴颈始终浮在压⼒油中。
