液压阀的种类（所有的）溢流阀﹑减压阀、顺序阀、节流阀、集流阀、分流阀、调速阀、单向阀、换向阀、电磁阀、反向控制阀压力控制阀：溢流阀﹑减压阀和顺序阀流量控制阀：节流阀，集流阀，分流阀，调速阀方向控制阀：单向阀和换向阀压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

(1)溢流阀：能控制液压系统在达到调定压力时保持恆定状态。

用於过载保护的溢流阀称为安全阀。

当系统发生故障，压力昇高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。

(2)减压阀：能控制分支迴路得到比主迴路油压低的稳定压力。

减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。

(3)顺序阀：能使一个执行元件(如液压缸﹑液压马达等)动作以后，再按顺序使其他执行元件动作。

油泵產生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力昇高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上昇使进油口与出油口相通，使液压缸2运动。

流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为5种。

(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。

这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。

(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

(5)分流集流阀：兼具分流阀和集流阀两种功能。

方向控制阀按用途分为单向阀和换向阀。

1.液压阀的功能液压阀是液压系统中控制液流流动方向，压力高低、流量大小的控制元件。

压力阀和流量阀利用流通截面的节流作用控制系统的压力和流量，而方向阀则利用通流通道的更换控制流体的流动方向。

2. 液压阀的分类分类方法种类详细分类按机能分类压力控制阀溢流阀、顺序阀、卸荷阀、平衡法、减压阀、比例压力控制阀、缓冲阀、仪表截止阀、限压切断阀、压力继电器等流量控制阀节流阀、单向节流阀、调速阀、分流阀、集流阀、比例流量控制阀、排气节流阀等方向控制阀单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀、比例方向控制阀、快速排气阀、脉冲阀等按结构分类滑阀圆柱滑阀、旋转阀、平板滑阀座阀锥阀、球阀、喷嘴挡板阀射流管阀射流阀按操纵方法分类手动阀手把及手轮、踏板、杠杆机动阀挡块及碰块、弹簧、液压、气动电动阀电磁铁控制、伺服电机和步进电机控制按连接方式分类管式连接螺纹式连接、法兰式连接板式及叠加式连接单层连接板式、双层连接板式、整体连接板式、叠加阀、多路阀插装式连接螺纹式插装（二、三、四通插装阀）、法兰式插装（二通插装阀）按控制方式电液比例阀电液比例压力阀、电液比例流量阀、电液比例换向阀、电液比例复合阀、电液比例多路阀伺服阀单、两级（喷嘴挡板时、动圈式）电液流量伺服阀、三级电液流量伺服阀、电液压力伺服阀、气液伺服阀、机液伺服阀数字控制阀数字控制压力阀、数字控制流量阀与方向阀按输出参数可调节性开关控制阀方向控制阀、顺序阀、限速切断阀、逻辑元件输出参数连续可调的阀溢流阀、减压阀、节流阀、调速阀、各类电液控制阀（比例阀、伺服阀）3. 液压阀的共同特点（1）在结构上，所有的阀都由阀体、阀心（座阀或滑阀）和驱动阀心动作的元、部件（如弹簧、电磁铁）组成。

（2）在工作原理上，所有阀的开口大小，进、出口间的压差以及流过阀的流量之间的关系都符合孔流量公式，仅是各种阀控制的参数各不相同而已。

4. 方向控制阀本节主要介绍液压系统控制元件中的方向控制元件,方向控制阀用在液压系统中控制液流的方向。

1.液压阀的功能液压阀是液压系统中控制液流流动方向，压力高低、流量大小的控制元件。

压力阀和流量阀利用流通截面的节流作用控制系统的压力和流量，而方向阀则利用通流通道的更换控制流体的流动方向。

2. 液压阀的分类3. 液压阀的共同特点（1）在结构上，所有的阀都由阀体、阀心（座阀或滑阀）和驱动阀心动作的元、部件（如弹簧、电磁铁）组成。

（2）在工作原理上，所有阀的开口大小，进、出口间的压差以及流过阀的流量之间的关系都符合孔流量公式，仅是各种阀控制的参数各不相同而已。

4. 方向控制阀本节主要介绍液压系统控制元件中的方向控制元件,方向控制阀用在液压系统中控制液流的方向。

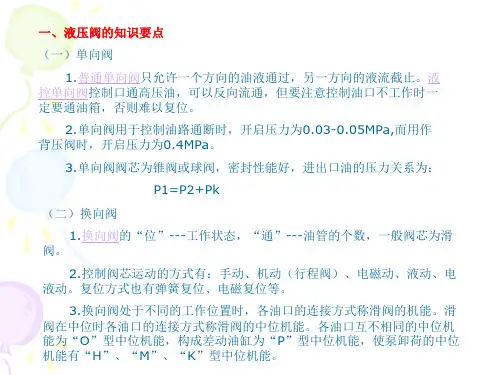

它包括单向阀和换向阀,单向阀•单向阀的分类：类按控制方式不同，单向阀可分为普通单向阀和液控单向阀两类•单向阀的作用：控制油液的单向流动（单向导通，反向截止）。

•单向阀的性能要求：正向流动阻力损失小，反向时密封性好，动作灵敏普通单向阀工作原理：图5-3a为一种管式普通单向阀的工作原理图结构，压力油从阀体左端的通口流入时克服弹簧3作用在阀芯上的力，使阀芯向右移动，打开阀口，并通过阀芯上的径向孔a、轴向孔b从网体右端的通口流出；但是压力油从阀体右端的通口流入时，液压力和弹簧力一起使阀芯压紧在阀座上，使阀口关闭，油液无通过，其图形符号如图5-3b所示液控单向阀工作原理：图 5-4a为一种液控单向阀的工作原理图结构，当控制口 K处无压力油通入时，它的工作和普通单向阀一样，压力油只能从进油口P1流向出油口P2，不能反向流动。

当控制口K处有压力油通入时，控制活塞1右侧a腔通泄油口（图中未画出），在液压力作用下活塞向右移动，推动顶杆 2顶开阀芯，使油口 P1和P2接通，油液就可以从P2口流向P1口。

图5-4b为其图形符号。

换向阀1、作用：利用阀芯对阀体的相对运动，使油路接通、关断或变换油流的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换运动方向。

2、换向阀的分类：»按阀芯运动的方式：滑阀式和转阀式；»按操纵方式：手动、机动、电磁动、液动和电液动；»按阀芯在阀体内占据的工作位置：二位、三位、多位等；»按阀芯上主油路数量：通、三通、四通、五通、多通等；»按安装方式：管式、板式、法兰式；»按阀芯相对于阀体的运动方式：滑阀和转阀换向阀的职能符号换向阀按阀芯的可变位置分为二位和三位，通常用一个方框符号代表一个位置。

液压阀的种类引言：液压阀作为液压系统中的重要组成部分，在工程领域中扮演着至关重要的角色。

液压阀的功能是控制流体的流动，并用于控制液压设备的工作状态。

本文将介绍几种常见的液压阀类型，包括溢流阀、插装阀、方向阀和比例阀等。

一、溢流阀溢流阀是一种常见的液压阀，用于限制液压系统的压力。

当系统压力超过设定值时，阀门自动打开，以将多余的液体引回油箱。

溢流阀通常由一个弹簧和一个可调节的开关组成，可以灵活地调整溢流阀的设定压力。

二、插装阀插装阀是一种小型液压阀，适用于需要紧凑设计的液压系统。

插装阀由一个插头和一个插座组成，插装在液压系统的管路中。

插装阀具有多种功能，例如流量控制、压力控制和方向控制等。

插装阀的优点是易于安装和更换，适用于多种应用场合。

三、方向阀方向阀是一种用于控制液压系统中油液流向的阀门。

方向阀通常由一个或多个阀门组合而成，用于控制液体的流动方向。

方向阀有多种类型，包括手动方向阀、电磁方向阀和液控方向阀等。

方向阀的作用是将液体引导到所需的位置，实现液压设备的正常运行。

四、比例阀比例阀是一种特殊的液压阀，用于精确控制液压系统中的流量或压力。

比例阀可以根据输入信号的变化来控制阀口的开度，从而实现对液压设备的精确控制。

比例阀广泛应用于需要高精度控制的系统，例如工业自动化生产线和机器人控制系统等。

五、安全阀安全阀是一种用于保护液压系统安全的阀门。

当系统压力超过安全阀的设定压力时，安全阀会自动打开，以释放油液并降低系统压力。

安全阀通常由一个调节弹簧和一个可调节的开关组成，可以根据需要调整设定压力。

六、逻辑阀逻辑阀是一种用于根据系统需求来控制液压系统中流量和压力的阀门。

逻辑阀根据输入信号的变化，通过改变阀门的开度来控制油液的流动。

逻辑阀具有复杂的结构和高精度的控制功能，广泛应用于需要复杂控制的液压系统中。

结论：液压阀是液压系统中不可或缺的组成部分，通过对液体的流动和压力的控制，实现液压系统的正常运行。

本文介绍了几种常见的液压阀类型，包括溢流阀、插装阀、方向阀、比例阀、安全阀和逻辑阀等。

液压阀介绍液压阀作为一种控制装置，被广泛应用于各种工业设备和机械系统中。

液压阀能够控制液压系统中的液体流动，实现各种运动、力和压力的控制，从而实现装置或系统的正常运行和稳定性。

液压阀的工作原理是通过改变阀门内部的液体流动通道来控制液体的流量和压力。

当液压阀处于关闭状态时，阀门内的流体流动通道被堵塞，液体无法通过。

而当液压阀处于打开状态时，阀门内的流体流动通道完全打开，液体可以自由流动。

液压阀的主要分类有很多种，常见的液压阀有溢流阀、节流阀、比例阀、换向阀等。

接下来将对这些常见的液压阀进行详细介绍。

1.溢流阀：溢流阀是一种通过控制液体流动通道的大小来控制液体流量和压力的液压阀。

当液压系统中的流体压力超过设定值时，溢流阀会打开通道，使多余的液体流向油箱，以保持液压系统的压力稳定。

溢流阀广泛应用于液压系统中，常用于过载保护和液压缸的速度控制上。

2.节流阀：节流阀是一种通过缩小液体流动通道来控制液体流量和压力的液压阀。

节流阀可以根据系统的需要，调整液体流经阀门的通道尺寸来控制液体的流速和流量，从而控制液压系统中的功率和运动速度。

节流阀常用于液压缸的速度控制和液压马达的负载调节。

3.比例阀：比例阀是一种能够根据输入信号控制液体流量和压力的液压阀。

比例阀通过调节阀门的开度来改变液体流动通道的尺寸，从而实现液压系统中的流量和压力的比例调节。

比例阀广泛应用于需要精确控制的系统中，如数控机床、液压伺服系统等。

4.换向阀：换向阀是一种能够改变液压系统中液体流动方向的液压阀。

换向阀能够使液体流动从一个液压元件流向另一个液压元件，实现液压系统中液体的双向流动。

换向阀广泛应用于液压系统中，常用于控制液压缸的正反转、液压马达的正反转等。

液压阀在工业领域的应用非常广泛，涉及到机床、建筑工程、冶金、航天航空等各个领域。

液压阀能够控制工业设备的流体流动、力和运动等参数，从而实现设备的正常运行和控制。

液压阀的技术发展还在不断进步，通过不断创新和研发，液压阀的性能和功能也在不断提升。

液压阀的分类介绍液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。

常用于夹紧、控制、润滑等油路。

有直动型与先导型之分，多用先导型。

液压阀的作用主要用于降低并稳定系统中某一支路的油液压力，常用于夹紧、控制、润滑等油路。

有直动型、先导型、叠加型之分。

液压传动中用来控制液体压力﹑流量和方向的元件。

其中控制压力的称为压力控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为方向控制阀。

液压阀的分类：按功能分类：流量阀（节流阀、调速阀、分流阀、集流阀、分流集流阀）、压力阀（溢流阀，减压阀，顺序阀，卸荷阀）、方向阀（电磁换向阀、手动换向阀、单向阀、液控单向阀）流量阀介绍：流量阀适用于需要进行流量控制的水系统中，尤其适合于供热，空调等非腐蚀性液体介质的流量控制；安装在水系统中，经运行前的一次调节，即可使系统流量自动恒定在要求的设定值。

自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”提高供热，空调的室温，提高系统能效，实现节能，是供热、空调系统实现“计量收费”的理想配套产品。

流量阀的种类：按用途分为五种：节流阀、调速阀、分流阀、集流阀、分流集流阀（1）节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。

将节流阀和单向阀并联则可组合成单向节流阀。

节流阀和单向节流阀是简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。

节流阀没有流量负反馈功能，不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度稳定性要求不高的场合。

（2）调速阀：调速阀是进行了压力补偿的节流阀。

它由定差减压阀和节流阀串联而成。

描述应用液压符号手动换向阀 VH1一种无泄漏的钢球截止阀。

手柄操纵的偏心轴控制着移动钢球位置的推杆，用以控制双作用油路的进程，锁定，回程操作。

双作用液压泵手动截止阀IV4主要装在泵上与基板模块一起组成系统。

为单作用液压缸一起提供锁定／回程操作。

单/双作用液压泵限压阀MV4限压阀在液压系统中主要控制压力，防止液压系统超过最大允许压力或调整工作压力。

电动液压泵 限压/调压截流阀V-82控制液压缸速度，也作为截止阀用以暂时锁定负载。

可用与多只液压缸同时工作的液压调整。

3/8”NPT母接口。

单/双作用液压泵手动操作单向阀V-66用来与单或双作用液压缸一起锁定负载，液压缸回程时手动将阀打开，让油流回油槽。

单/双作用液压泵液控单向阀V-42可以安装在液压缸上。

主要与大吨位双作用液压缸一起使用，液压缸上的液压控制口从液压缸回路上接受压力，用以在系统失压的情况下锁定负载。

双作用液压泵安全阀BF4用于油缸或管路中起限压作用。

保证产品及使用者的安全。

单/双作用液压泵径向柱塞径向柱塞泵的基础液压单元径向柱塞泵各种液压阀功能介绍：型号插装式调压阀TYC01A螺丝钉式调压阀TYC02A 手柄式调压阀TYC02R单/双作用液压泵组合控制插装式单向阀DXC01保证流体单向流动，反向保压单向流动保压插装式单向阀DXC02保证流体单向流动，反向保压单向流动保压插装式卸荷阀XHC02插装式卸荷阀XHC03通过控制油压卸载液压泵的负荷液压泵用于调整液压系统的工作压力液压泵液压系统调压插装式液控换向阀HXC02通过小流量油液控制拉流量油液的换向。
