发动机基础知识：发动机解剖——发动机零部件详解发动机是汽车的灵魂，也是非常复杂的系统，不管好车坏车，发动机原理基本相同。

图1 发动机总成发动机由两大机构（曲柄连杆机构、配气机构）和五大系统（燃油供给系统、冷却系统、润滑系统、启动系统和点火系统）组成。

下面我们开始图解：一、曲柄连杆机构曲柄连杆机构包括机体组、曲轴飞轮组和活塞杆组（图2）。

（一）机体组机体组主要由气缸体、气缸盖、气缸垫、油底壳、气缸盖罩以及主轴承盖等组成。

（图3）图2 曲柄连杆机构1—气缸盖2—气缸盖衬垫3—气缸体4—油底壳图3 机体组1、气缸体（图4）发动机的主体，将各个气缸和曲轴箱连为一体，是安装曲轴、活塞以及其他零部件和附件的骨架。

图4 气缸体按照气缸体的排列方式可分为气缸体有直列、V 形和水平对置三种形式（图5）。

图5 气缸体的排列方式：直列、V形、水平对置2、气缸盖（图6）气缸盖的作用是密封气缸，与活塞共同形成燃烧室，承受高温高压燃气压力，也是配气机构的载体。

图6 气缸盖3、汽缸垫（图7）又称气缸衬垫，位于气缸盖与气缸体之间，其作用是保证良好的密封性，防止气缸漏气和水套漏水等。

图7 汽缸垫4、油底壳（图8）油底壳是曲轴箱的下半部，又称为下曲轴箱。

其作用是密闭曲轴箱作为储油的外壳，防止杂质的进入。

图8 油底壳5、气缸盖罩（图9）位于发动机上部，是盖在气缸盖上的罩壳，起到密封的作用，防止杂质的进入。

图9 气缸盖罩（二）曲轴飞轮组曲轴飞轮组（图10）主要由曲轴、飞轮、曲轴带轮与正时齿轮等组成，安装在气缸体上面。

图10 曲轴飞轮组1、曲轴（图11）承受来自连杆的力，将活塞的上下运动转变为曲轴的旋转运动并输出。

图11 曲轴2、飞轮（图12）安装在发动机后方，拥有一定的重量，有储能的作用。

也是离合器的安装部件，其上的齿圈为带动发动机运转的齿圈。

图12 飞轮3、曲轴带轮（图13）带动其他发动机附件的动力来源，依靠传动带将动力传递给发电机、水泵、压缩机、方向助力泵等。

发动机所有零部件名称图详细发动机是汽车的心脏，可以说发动机是汽车最重要的零部件之一，发动机的组成构造非常复杂零部件多达上万个之多，想必大家都想认识发动机内部个个零部件名称，那么下面这些发动机整体结构分解图、发动机各部件名称图解、汽车发动机装配图、发动机零部件名称图解、发动机的零件认识图一定会让你大饱眼福。

1.发动机气缸体拆解零部件位置图解1--0 形圈（节温器壳体到冷却液泵）;2一节温器壳体; 3一螺栓（节温器壳体到气缸体）;4一节温器密封;5一节温器罩;6-0 形圈（节温器到冷却液管）;7一连杆螺栓; 8一连杆大头轴瓦盖; 9一连杆大头轴瓦（上）;10一连杆大头轴瓦（下）;11一连杆; 12一活塞; 13一油环; 14一第二道气环; 15一第一道气环;16一气缸套; 17一排气螺栓; 18一冷却液管排气螺栓的密封垫圈; 19一冷却液管; 20一螺钉（冷却液管到气缸体）;21一气缸盖衬垫;22一螺栓（节温器罩到节温器壳）;23一气缸体;24一0形圈（冷却液泵到气缸体）;25一螺栓（冷却液泵到气缸体）;26一螺钉（冷却液泵到气缸体）;27一冷却液泵; 28一定位销（冷却泵到气缸体）;29一定位销（气缸体到气缸盖）2.发动机曲轴，油底壳和油泵拆解零部件名称图解发动机下曲轴箱（气缸体下部）上的零部件及各零部件位置名称和图片1一机油泵总成; 2一机油泵衬垫; 3一曲轴; 4一止推垫片（位于3 号主轴承上的2个）;5一主轴瓦（上部）（1号和5 号上是平的;2~4 号上是槽状的）;6一定位销;7一曲轴后油封;8一飞轮总成;9一螺栓（飞轮到曲轴）;10一主轴瓦（下部）;11一定位销（轴承座到气缸体）;12一轴承座; 13一定位销（轴承座到变速器壳体）;14一螺栓（涡轮增压器进油管到涡轮增压器）;15一涡轮增压器进油管与涡轮增压器之间的垫圈;16一涡轮增压器进油管; 17一涡轮增压器回油管与涡轮增压器之间的垫圈; 18一涡轮。

发动机主要零部件范围
发动机主要零件包括：曲柄连杆机构：连杆、曲轴、轴瓦、飞轮、活塞、活塞环、活塞销、曲轴油封；配气机构：气缸盖、气门室盖罩、凸轮轴、气门、进气歧管、排气歧管、空气滤、消音器、三元催化、增压器、中冷器等；冷却系：一般由水箱、水泵、散热器、风扇、节温器、水温表和放水开关组成；润滑系：发动机润滑系由机油泵、集滤器、机油滤清器、油道、限压阀、机油表、感压塞及油尺等组成；燃料系：汽油机燃料系由汽油箱、汽油表、汽油管、汽油滤清器、汽油泵、化油器、空气滤清器、进排气歧管等组成。

发动机总成发动机总成发动机总成,又称为引擎，是一种能够把一种形式的能转化为另一种更有用的能的机器，通常是把化学能转化为机械能。

（把电能转化为机器能的称谓电动机）有时它既适用于动力发生装置,也可指包括动力装置的整个机器.比如汽油发动机,航空发动机.发动机最早诞生在英国，所以，发动机的概念也源于英语，它的本义是指那种“产生动力的机械装置”。

随着科技的进步，人们不断地研制出不同用途多种类型的发动机，但是，不管哪种发动机，它的基本前提都是要以某种燃料燃烧来产生动力。

所以，以电为能量来源的电动机，不属于发动机的范畴。

回顾发动机产生和发展的历史，它经历了外燃机和内燃机两个发展阶段。

所谓外燃机，就是说它的燃料在发动机的外部燃烧，发动机将这种燃烧产生的热能转化成动能，瓦特发明的蒸汽机就是一种典型的外燃机，当大量的煤燃烧产生热能把水加热成大量的水蒸汽时，高压便产生了，然后这种高压又推动机械做功，从而完成了热能向动能的转变。

明白了什么是外燃机，也就知道了什么是内燃机。

这一类型的发动机与外燃机的最大不同在于它的燃料在其内部燃烧。

内燃机的种类十分繁多，我们常见的汽油机、柴油机是典型的内燃机。

我们不常见的火箭发动机和飞机上装配的喷气式发动机也属于内燃机。

不过，由于动力输出方式不同，前两者和后两者又存在着巨大的差异。

一般地，在地面上使用的多是前者，在空中使用的多是后者。

当然有些汽车制造者出于创造世界汽车车速新纪录的目的，也在汽车上装用过喷气式发动机，但这总是很特殊的例子，并不存在批量生产的适用性。

此外还有燃气轮机，这种发动机的工作特点是燃烧燃烧产生高压燃气，利用燃气的高压推动燃气轮机的叶片旋转，从而输出动力。

燃气轮机使用范围很广，但由于很难精细地调节输出的功率，所以汽车和摩托车很少使用燃气轮机，只有部分赛车装用过燃气轮机。

人类的智慧是无穷无尽的，各种新型的发动机不断地被研制出来，但是，出于安全操控的需要，到目前为止，我们可爱的摩托车还只有一种选择——往复式发动节气门节气门是当今电喷车发动机系统最重要的部件，他的上部是空气滤清器，下部是发动机缸体，是汽车发动机的咽喉。

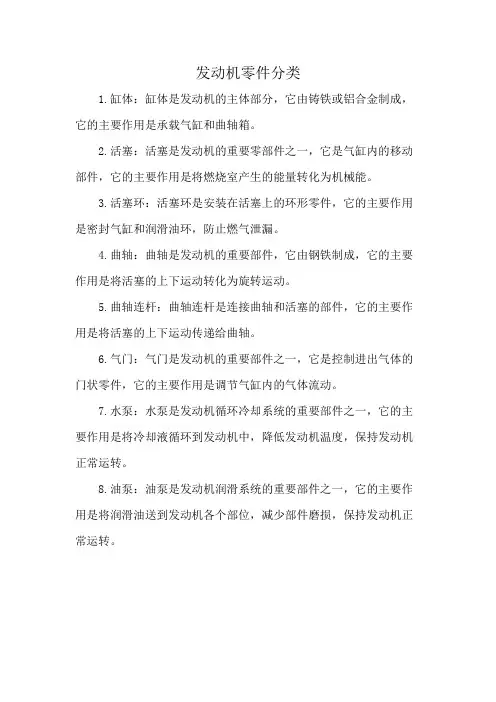

发动机零件分类
1.缸体：缸体是发动机的主体部分，它由铸铁或铝合金制成，它的主要作用是承载气缸和曲轴箱。

2.活塞：活塞是发动机的重要零部件之一，它是气缸内的移动部件，它的主要作用是将燃烧室产生的能量转化为机械能。

3.活塞环：活塞环是安装在活塞上的环形零件，它的主要作用是密封气缸和润滑油环，防止燃气泄漏。

4.曲轴：曲轴是发动机的重要部件，它由钢铁制成，它的主要作用是将活塞的上下运动转化为旋转运动。

5.曲轴连杆：曲轴连杆是连接曲轴和活塞的部件，它的主要作用是将活塞的上下运动传递给曲轴。

6.气门：气门是发动机的重要部件之一，它是控制进出气体的门状零件，它的主要作用是调节气缸内的气体流动。

7.水泵：水泵是发动机循环冷却系统的重要部件之一，它的主要作用是将冷却液循环到发动机中，降低发动机温度，保持发动机正常运转。

8.油泵：油泵是发动机润滑系统的重要部件之一，它的主要作用是将润滑油送到发动机各个部位，减少部件磨损，保持发动机正常运转。

最全汽车引擎盖部件图解，这里你能找到所有发动机舱零部件。

整个汽车最复杂的就是发动机舱，里面的零部件太多了，许多车主开车多年都搞不清楚里面都是些什么东西，只有几个常用、常维修的零部件知道是什么，不过这里看了汽车引擎盖部件图解之后，相信你就会对里面的零部件有了很深刻的了解，最起码对照自己的发动机舱就知道是什么东西了。

汽车引擎盖部件图解空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

玻璃水：地球人都知道，擦玻璃用的。

机油尺：检测机油量的尺子。

用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。

保险盒：里面有很多电气设备的保险丝，还有继电器。

进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。

进气口的位置是汽车涉水深度的极限，绝对不可以超过。

发动机一旦进水，后果很严重~！电子油门：说是油门，其实和油没有一点关系的噢，它连接的是进气总管和进气歧管，控制的是发动机进气量，所以正确说法应该是电子节气门。

汽车零部件发动机：曲轴引擎的主要旋转机件，装上连杆后，可承接连杆的上下(往复)运动变成循环(旋转)运动。

是发动机上的一个重要的机件，其材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈，〔还有其他〕。

主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。

曲轴的润滑主要是指与摇臂间轴瓦的润滑和两头固定点的润滑．这个一般都是压力润滑的，曲轴中间会有油道和各个轴瓦相通，发动机运转以后靠机油泵提供压力供油进行润滑、降温。

发动机工作过程就是，活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。

曲轴的旋转是发动机的动力源。

惠州东本发动机，南海本田发动机，惠州住金，上海爱知，广丰发动机，连杆连杆机构中两端分别与主动和从动构件铰接以传递运动和力的杆件。

例如在往复活塞式动力机械和压缩机中，用连杆来连接活塞与曲柄。

连杆多为钢件，其主体局部的截面多为圆形或工字形，两端有孔，孔内装有青铜衬套或滚针轴承，供装入轴销而构成铰接。

连杆是汽车发动机中的重要零件，它连接着活塞和曲轴，其作用是将活塞的往复运动转变为曲轴的旋转运动，并把作用在活塞上的力传给曲轴以输出功率。

连杆在工作中，除承受燃烧室燃气产生的压力外，还要承受纵向和横向的惯性力。

因此，连杆在一个复杂的应力状态下工作。

它既受交变的拉压应力、又受弯曲应力。

连杆的主要损坏形式是疲劳断裂和过量变形。

通常疲劳断裂的部位是在连杆上的三个高应力区域。

连杆的工作条件要求连杆具有较高的强度和抗疲劳性能；又要求具有足够的钢性和韧性。

传统连杆加工工艺中其材料一般采用45钢、40Ｃr或40MnB等调质钢，但现在国外所广泛采用的先进连杆裂解〔conrod fracture splitting〕的加工技术要求其脆性较大，硬度更高，因此，以德国汽车企业生产的新型连杆材料如C70S6高碳微合金非调质钢、SPLITASCO系列锻钢、FRACTIM锻钢和S53CV-FS锻钢等(以上均为德国din标准)。
