架空线路及杆上电气设备安装工程检验批质量验收记录表(GD2406001)

123456789
101
第4.1.1条2
第4.1.2条3
第4.1.3条4
第4.1.4条5第4.1.5条123456789101
第4.2.1条2
第4.2.2条3
第4.2.3条4
第4.2.4条5
第4.2.5条6第4.2.6条年 月 日
年 月 日

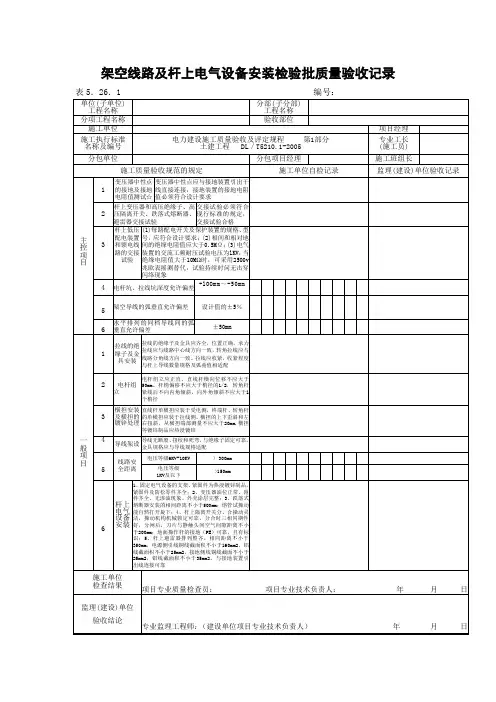

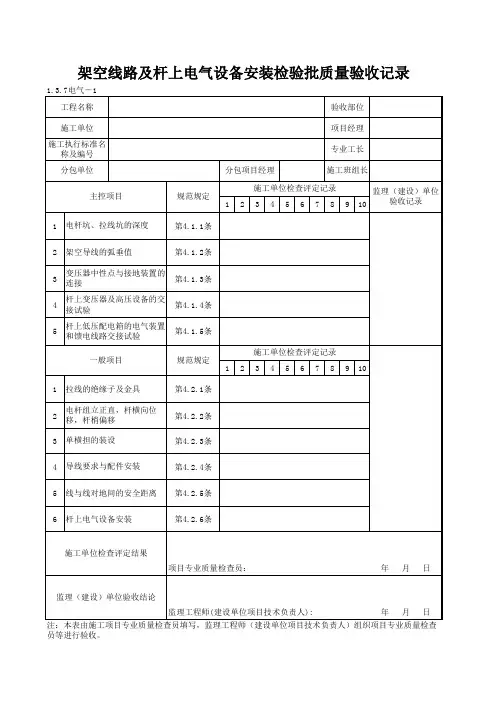

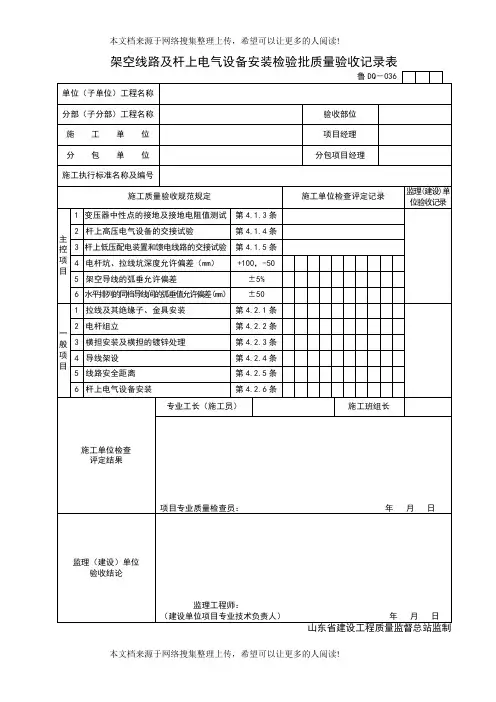

架空线路及杆上电气设备安装检验批质量验收记录
工程名称
施工单位
验收部位项目经理施工执行标准名
称及编号
分包单位
主控项目
施工单位检查评定结果
电杆坑、拉线坑的深度架空导线的弧垂值变压器中性点与接地装置的连接杆上变压器及高压设备的交接试验杆上低压配电箱的电气装
置和馈电线路交接试验
拉线的绝缘子及金具监理（建设）单位验收结论
查员等进行验收。

导线要求与配件安装线与线对地间的安全距离杆上电气设备安装监理工程师(建设单位项目技术负责人):项目专业质量检查员：
电杆组立正直，杆横向位移，杆梢偏移单横担的装设一般项目
分包项目经理规范规定规范规定施工班组长施工单位检查评定记录施工单位检查评定记录专业工长监理（建设）单位验收记录。

架空线路及杆上电气设备安装检验批质量验收记录表5．26．1 编号：变压器、箱式变电所安装检验批质量验收记录表5．26．2 编号：成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装(I)高压开关柜检验批质量验收记录表5．26．3 编号：成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装(Ⅱ)低压成套柜(屏、台)检验批质量验收记录表5．26．4 编号：成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装(Ⅲ)照明配电箱(盘)检验批质量验收记录表5．26．5 编号：低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录表5．26．6 编号：柴油发电机组安装检验批质量验收记录表5．26．7 编号：不间断电源安装检验批质量验收记录表5．26．8 编号：低压电气动力设备试验和试运行检验批质量验收记录表5．26．9 编号：裸母线、封闭母线、插接式母线安装检验批质量验收记录表5．26．10 编号：电缆桥架安装和桥架内电缆敷设检验批质量验收记录表5．26．11 编号：电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表5．26．12 编号：表5．26．13 编号：表5。

26．14 编号:电线、电缆穿管和线槽敷线安装检验批质量验收记录表5．26．15 编号：表5．26．16 编号:表5．26．17 编号:电缆头制作、接线和线路绝缘测试检验批质量验收记录表5．26．18 编号:普通灯具安装检验批质量验收记录表5．26．19 编号：专用灯具安装检验批质量验收记录建筑物景观照明灯、航空障碍标志灯、庭院灯安装检验批质量验记录表5．26．21 编号：开关、插座、风扇安装检验批质量验收记录表5．26．22 编号：建筑物照明通电试运行检验批质量验收记录表5．26．23 编号：接地装置安装检验批质量验收记录表5．26．24 编号：(II)防雷引下线检验批质量验收记录表5．26．25 编号(II)变配电室接地干线检验批质量验收记录表5．26．26 编号:接闪器安装检验批质量验收记录表5．26．27 编号：建筑物等电位联结安装检验批质量验收记录表5．26．28 编号：。

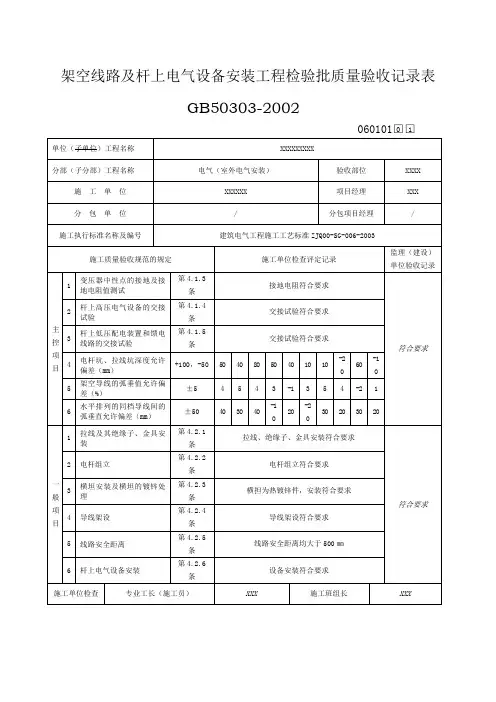

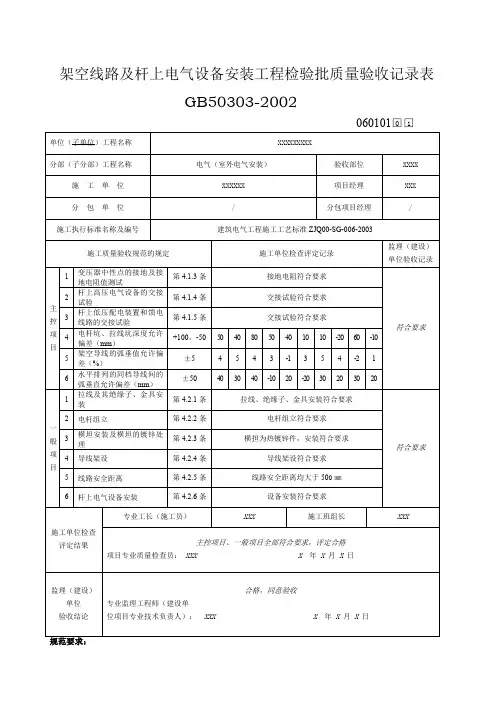

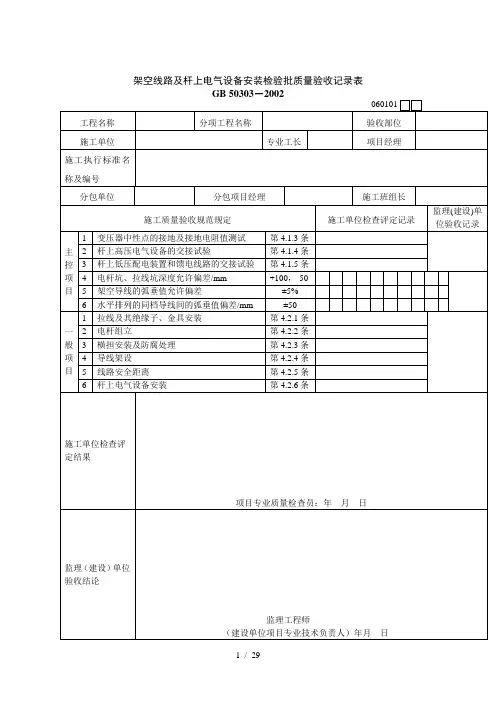

架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303-20020□11、主控项目：①变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。

②杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1）每路配电开关及保护装置的规格、型号，应符合设计要求；2）相间和相对地间的绝缘电阻值应大于0.5MΩ；30电气装置的交流工频耐压试验电压1KV，当绝缘电阻值大于10 MΩ时，可采用2500V光欧表摇测替代，试验持续时间1min，无击穿闪络现象。

2、一般项目：①拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。

拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。

②电杆组应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于俏径的1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于一个梢径。

③直线杆单横担应装于受电侧，终端杆、转角杆的单横担装于拉线侧。

横坦的上下歪斜和左右扭斜，从横坦端部测量不应大于20mm。

横担等镀锌制品应热浸镀锌。

④导线无断股、扭胶和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。

⑤线路跳线、过引线、接户线的线间和线对地间的安全距离，电压等级为6～10KV的，应大于300mm，电压等级为1KV及以下的，应大于150mm。

用绝缘导线架设的线路，绝缘破口处应修补完整。

⑥杆上电气设备安装应符合下列规定：1）固定电气设备的支架、紧固件为热浸镀锌制品，坚固件及防松零件齐全；20变压器油位正常、无渗油现象，外壳涂层完整；3）跌落式熔断安装的相间距离不小于500mm；熔管试操动能自然打开旋下；4）杆上隔离开关分、合操动灵活，操动机构机械销定可靠，分合时三相间期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地（PE）可靠，且有标识；5）杆止避雷排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16mm2、铭线截面积不小于25mm2，接地侧引线铜线截面积不小于25mm2，铝线截面积不小于35mm2。

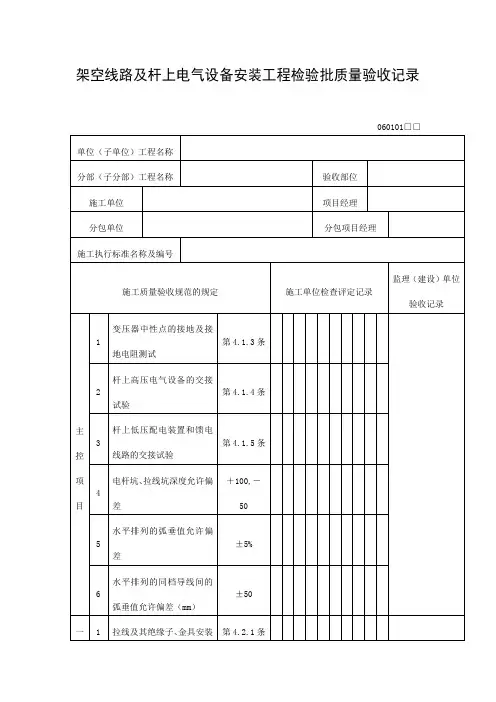

架空线路及杆上电气设备安装工程验收记录表最新文档(可以直接使用，可编辑最新文档，欢迎下载）架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303—2002说明060101主控项目1、变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。

2、杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按本规范第3.1.8条的规定交接试验合格。

3、杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1）每路配电开关及保护装置的规格、型号，应符合设计要求；2）相间和相对地间的绝缘电阻值应大于0.5MΩ；3）电气装置的交流工频耐压试验电压lkV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。

一般项目1、拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。

拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。

2、电杆组立应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于梢径的1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于一个梢径。

3、直线杆单横担应装于受电侧，终端杆、转角杆的单横担装于拉线侧。

横担的上下歪斜和左右扭斜，从横担端部测量不应大于20mm。

横担等镀锌制品应热浸镀锌。

4、导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。

5、线路跳线、过引线、接户线的线间和线对地间的安全距离，电压等级为6～10kV的，应大于300mm，电压等级为lkV及以下的，应大于150mm。

用绝缘导线架设的线路，绝缘破口处应修补完整。

6、杆上电气设备安装应符合下列规定：1）固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；2）变压器油位正常、附件齐全、无渗油现象，外壳涂层完整；3）跌落式熔断器安装的相间距离不小于500mm：熔管试操动能自然打开旋下；4）杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地（PE）可靠，且有标识；5）杆上避雷器排列整齐，相间距离小于350mm，电源侧引线铜线截面积不小于16mm2、铝线截面积不小于25mm2，接地侧引线铜线截面积不小于25mm2，铝线截面积不小于35mm2。

架空线路与杆上电气设备安装工程检验批质量验收记录文稿一、项目信息：工程名称：架空线路与杆上电气设备安装工程工程地址：工程编号：施工单位：验收单位：设计单位：监理单位：二、工作内容：1.检验项目：（1）线路设备安装情况；（2）杆上电气设备安装情况；（3）线路绝缘防护措施；（4）杆上设备与周边环境的协调；（5）其他重要检验项目。

2.检验目的：（1）检查工程可行性，确认施工是否符合设计要求；（2）确保施工质量，消除安全隐患；（3）推动工程进展，提高工程进度；（4）评估施工单位的施工能力和管理水平。

三、具体操作：1.检验时间：2.验收人员：（1）施工单位：（2）验收单位：（3）设计单位：（4）监理单位：3.检验方法：（1）实地检查：查看施工现场、设备安装情况等。

（2）图纸核对：核对施工图纸与实际施工情况的一致性。

（3）设备测试：对设备进行功能、安全性等方面的测试。

四、检验情况记录：1.线路设备安装情况：（1）设备种类：（2）设备安装位置：（3）设备固定情况：（4）设备安装质量：（5）检查结果：2.杆上电气设备安装情况：（1）设备种类：（2）设备安装位置：（3）设备固定情况：（4）设备安装质量：（5）检查结果：3.线路绝缘防护措施：（1）绝缘材料种类：（2）绝缘材料安装情况：（3）绝缘材料质量：（4）检查结果：4.杆上设备与周边环境的协调：（1）设备布局是否合理：（2）设备与周边环境是否协调：（3）设备是否有杂乱现象：（4）检查结果：五、结论与意见：1.工程整体情况评估：（合格/不合格）2.存在的问题及整改措施：（1）问题描述：（2）整改要求：（3）整改责任单位：（4）整改期限：六、监理单位意见：（监理人员签字）：（日期）：七、设计单位意见：（设计人员签字）：（日期）：八、施工单位整改意见：（施工单位负责人签字）：（日期）：以上是架空线路与杆上电气设备安装工程检验批质量验收记录文稿的简单示例，根据具体项目情况可以进行适当的调整和完善。

架空线路及杆上电气设备安装检验批质量验收记录表变压器、箱式变电所安装检验批质量验收记录表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB 50303－2002电线导管、电缆导管和线槽敷设检验批质量验收记录表GB 50303－2002电线、电缆穿管和线槽敷线检验批质量验收记录表电缆头制作、接线和线路绝缘测试检验批质量验收记录表建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录表建筑物照明通电试运行检验批质量验收记录表接地装置安装检验批质量验收记录表裸母线、封闭母线、插接式母线安装检验批质量验收记录表电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电线导管、电缆导管和线槽敷设检验批质量验收记录表GB 50303－2002成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB 50303－2002低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录表低压电气动力设备试验和试运行检验批质量验收记录表开关、插座、风扇安装检验批质量验收记录表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB 50303－2002槽板配线检验批质量验收记录表钢索配线检验批质量验收记录表普通灯具安装检验批质量验收记录表专用灯具安装检验批质量验收记录表柴油发电机组安装检验批质量验收记录表不间断电源安装检验批质量验收记录表避雷引下线和变配电室接地干线敷设检验批质量验收记录表GB 50303－2002避雷引下线和变配电室接地干线敷设检验批质量验收记录表GB 50303－2002建筑物等电位联结检验批质量验收记录表接闪器安装检验批质量验收记录表。

电气设备安装工程全套检验批质量验收记
录表格
项目概述
该项目是对电气设备安装工程进行全套检验，以确保工程质量符合相关标准和要求。

检验员
- 主检验员：xxx
- 副检验员：xxx
检验时间
- 开始时间：xxxx年xx月xx日
- 结束时间：xxxx年xx月xx日
检验内容
- 检查电气设备安装质量
- 检查电气设备接线是否正确
- 检查电气设备地线是否接好
- 检查电气设备与周围环境是否保持适当的距离
- 检查电气设备是否牢固固定- 检验电气设备绝缘电阻
- 检验电气设备接地电阻
检验记录
结论
- 本次电气设备安装工程全套检验合格。

或
- 本次电气设备安装工程全套检验不合格。

如果不合格请注明原因，并提出整改意见。

签名
- 主检验员：_________________________ - 副检验员：_________________________ - 日期：_____年_____月_____日。

架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303-20020□11、主控项目：①变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。

②杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1）每路配电开关及保护装置的规格、型号，应符合设计要求；2）相间和相对地间的绝缘电阻值应大于0.5MΩ；30电气装置的交流工频耐压试验电压1KV，当绝缘电阻值大于10 MΩ时，可采用2500V光欧表摇测替代，试验持续时间1min，无击穿闪络现象。

2、一般项目：①拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。

拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。

②电杆组应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于俏径的1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于一个梢径。

③直线杆单横担应装于受电侧，终端杆、转角杆的单横担装于拉线侧。

横坦的上下歪斜和左右扭斜，从横坦端部测量不应大于20mm。

横担等镀锌制品应热浸镀锌。

④导线无断股、扭胶和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。

⑤线路跳线、过引线、接户线的线间和线对地间的安全距离，电压等级为6～10KV的，应大于300mm，电压等级为1KV及以下的，应大于150mm。

用绝缘导线架设的线路，绝缘破口处应修补完整。

⑥杆上电气设备安装应符合下列规定：1）固定电气设备的支架、紧固件为热浸镀锌制品，坚固件及防松零件齐全；20变压器油位正常、无渗油现象，外壳涂层完整；3）跌落式熔断安装的相间距离不小于500mm；熔管试操动能自然打开旋下；4）杆上隔离开关分、合操动灵活，操动机构机械销定可靠，分合时三相间期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地（PE）可靠，且有标识；5）杆止避雷排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16mm2、铭线截面积不小于25mm2，接地侧引线铜线截面积不小于25mm2，铝线截面积不小于35mm2。

3.15 建筑电气工程427428架空线路及杆上电气设备安装检验批质量验收记录429变压器、箱式变电所安装检验批质量验收记录430成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅰ）高压开关柜431成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅱ）低压成套柜（屏、台）432成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录（Ⅲ）照明配电箱（盘）433低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录434柴油发电机组安装检验批质量验收记录435不间断电源安装检验批质量验收记录436低压电气动力设备试验和试运行检验批质量验收记录437裸母线、封闭母线、插接式母线安装检验批质量验收记录438电缆桥架安装和桥架内电缆敷设检验批质量验收记录439电缆沟内和电缆竖井内电缆敷设检验批质量验收记录440电线导管、电缆导管和线槽敷设安装检验批质量验收记录（Ⅰ）室内441电线导管、电缆导管和线槽敷设安装检验批质量验收记录（Ⅱ）室外442电线、电缆穿管和线槽敷线安装检验批质量验收记录443槽板配线安装检验批质量验收记录444钢索配线安装检验批质量验收记录445电缆头制作、接线和线路绝缘测试检验批质量验收记录446普通灯具安装检验批质量验收记录447专用灯具安装检验批质量验收记录448建筑物景观照明灯、航空障碍标志灯、庭院灯安装检验批质量验收记录449开关、插座、风扇安装检验批质量验收记录450建筑物照明通电试运行检验批质量验收记录451接地装置安装检验批质量验收记录452避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅰ）防雷引下线453避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（Ⅱ）变配电室接地干线表3.15.26 编号：454接闪器安装检验批质量验收记录455456建筑物等电位联结安装检验批质量验收记录457458。

架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303-2002011、主控项目：①变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。

②杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1）每路配电开关及保护装置的规格、型号，应符合设计要求；2）相间和相对地间的绝缘电阻值应大于0.5MΩ；30电气装置的交流工频耐压试验电压1KV，当绝缘电阻值大于10 MΩ时，可采用2500V光欧表摇测替代，试验持续时间1min，无击穿闪络现象。

2、一般项目：①拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。

拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。

②电杆组应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于俏径的1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于一个梢径。

③直线杆单横担应装于受电侧，终端杆、转角杆的单横担装于拉线侧。

横坦的上下歪斜和左右扭斜，从横坦端部测量不应大于20mm。

横担等镀锌制品应热浸镀锌。

④导线无断股、扭胶和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。

⑤线路跳线、过引线、接户线的线间和线对地间的安全距离，电压等级为6～10KV的，应大于300mm，电压等级为1KV及以下的，应大于150mm。

用绝缘导线架设的线路，绝缘破口处应修补完整。

⑥杆上电气设备安装应符合下列规定：1）固定电气设备的支架、紧固件为热浸镀锌制品，坚固件及防松零件齐全；20变压器油位正常、无渗油现象，外壳涂层完整；3）跌落式熔断安装的相间距离不小于500mm；熔管试操动能自然打开旋下；4）杆上隔离开关分、合操动灵活，操动机构机械销定可靠，分合时三相间期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地（PE）可靠，且有标识；5）杆止避雷排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16mm2、铭线截面积不小于25mm2，接地侧引线铜线截面积不小于25mm2，铝线截面积不小于35mm2。
