工字钢、槽钢、角钢、H型钢截面特性

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）工字钢HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称 I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、 h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

工字钢截面特性
工字钢截面具有形状简单、重量轻、强度高的优点，是结构上应用最多的混凝土绑紧构件截面。

其主要应用于框架式结构，涉及支承、支座、拉拔、垂直荷载、剪力荷载及抗倾覆等功能，承受扭转力及剪力荷载，行拆圆形截面无力，故而使用抗冲击强度较高的工字钢截面。

工字钢截面主要特性着重于以下几点：
（1）强度高：工字形管状截面具有高强度、弹性模量大、延性好等特点，其弯曲后仍能保持稳定的外形，能够有效减轻结构的重量。

（2）耐腐蚀性能强：工字钢的钢质量质可以选用不锈钢，具有良好的耐腐蚀性能，能够有效防止截面出现腐蚀等问题，可以用于内外环境多变的场合。

（3）加工性能好：工字钢可以进行弯曲、冲压、剪切等加工处理，同时可以进行焊接，可以有效增加截面强度、提高结构性能。

（4）节能：工字钢截面具有较低的横截面积，使得结构的重量明显减轻，可以有效降低结构的静态负荷，减少设计的材料消耗，从而节约能源。

广泛的应用：工字钢相比其它截面可以有效解决建筑结构构件的起重、承受轴力，以及许多框架结构承载力要求高的传动件，在桥梁、隧道、桥梁、高层建筑、架空结构、扶梯及电梯等建筑结构等工程中有广泛应用。

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h）＊腿宽（b)＊腰厚（d）的毫米数表示，如120＊53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12＃槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a＃ 25b＃ 25c＃等。

工字钢也称钢梁(英文名称 I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H—型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材,尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM）窄翼缘H型钢(HN）薄壁H型钢（HT)H型钢桩(HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄； H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等；主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱；在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1。

33~~1。

75 主要在钢结构中：用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如：设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的,由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大,因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、 h型钢属于高效经济裁面型材（其它还有冷弯薄壁型钢、压型钢板等),由于截面形状合理，它们能使钢材更高地发挥效能,提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽,且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加 a b c 予以区别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称 I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、 h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

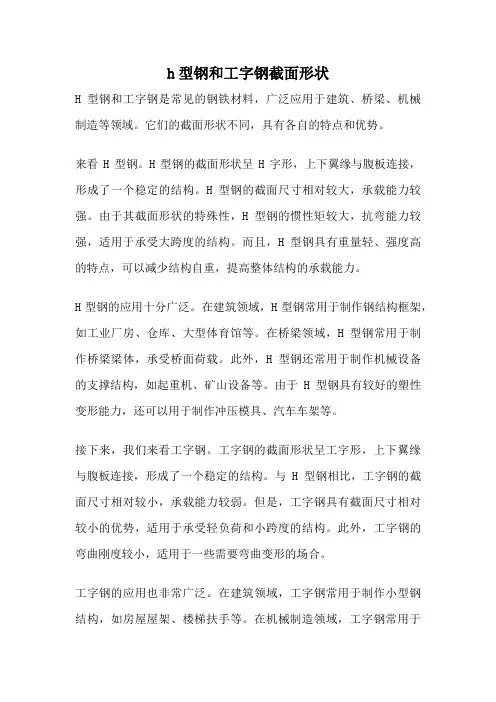

h型钢和工字钢截面形状H型钢和工字钢是常见的钢铁材料，广泛应用于建筑、桥梁、机械制造等领域。

它们的截面形状不同，具有各自的特点和优势。

来看H型钢。

H型钢的截面形状呈H字形，上下翼缘与腹板连接，形成了一个稳定的结构。

H型钢的截面尺寸相对较大，承载能力较强。

由于其截面形状的特殊性，H型钢的惯性矩较大，抗弯能力较强，适用于承受大跨度的结构。

而且，H型钢具有重量轻、强度高的特点，可以减少结构自重，提高整体结构的承载能力。

H型钢的应用十分广泛。

在建筑领域，H型钢常用于制作钢结构框架，如工业厂房、仓库、大型体育馆等。

在桥梁领域，H型钢常用于制作桥梁梁体，承受桥面荷载。

此外，H型钢还常用于制作机械设备的支撑结构，如起重机、矿山设备等。

由于H型钢具有较好的塑性变形能力，还可以用于制作冲压模具、汽车车架等。

接下来，我们来看工字钢。

工字钢的截面形状呈工字形，上下翼缘与腹板连接，形成了一个稳定的结构。

与H型钢相比，工字钢的截面尺寸相对较小，承载能力较弱。

但是，工字钢具有截面尺寸相对较小的优势，适用于承受轻负荷和小跨度的结构。

此外，工字钢的弯曲刚度较小，适用于一些需要弯曲变形的场合。

工字钢的应用也非常广泛。

在建筑领域，工字钢常用于制作小型钢结构，如房屋屋架、楼梯扶手等。

在机械制造领域，工字钢常用于制作各种机械零部件，如轴承座、连接板等。

此外，工字钢还可以用于制作钢木家具、货架等。

总的来说，H型钢和工字钢都是重要的钢铁材料，具有各自的特点和优势。

H型钢适用于承受大跨度和重负荷的结构，而工字钢适用于承受轻负荷和小跨度的结构。

在实际应用中，根据具体的工程需求和结构要求，选择合适的钢材截面形状是非常重要的。

无论是H 型钢还是工字钢，都可以根据需要进行加工和组合，以满足不同场合的使用要求。

在未来的发展中，随着技术的进步和需求的变化，H 型钢和工字钢的应用将越来越广泛，为各行各业的发展提供更多的可能性。

常用型钢规格表普通工字钢符号：h—高度；b—宽度；tw—腹板厚度；t—翼缘平均厚度；I—惯性矩；W—截面模量i—回转半径；Sx—半截面的面积矩；长度：型号10～18，长5～19m；型号20～63，长6～19m。

型号尺寸〔mm〕截面面积(cm2)理论重量(kg/m)x-x轴y-y轴hmmbmmt wmmtmmRmmI xcm4W xcm3i xcmI x/S xcmI ycm4W ycm3I ycm10 100 68 4.5 7.6 6.5 14.3 11.2 245 49 4.14 8.69 33 9.6 1.51 12.6 126 74 5 8.4 7 18.1 14.2 488 77 5.19 11 47 12.7 1.61 14 140 80 5.5 9.1 7.5 21.5 16.9 712 102 5.75 12.2 64 16.1 1.73 16 160 88 6 9.9 8 26.1 20.5 1127 141 6.57 13.9 93 21.1 1.89 18 180 94 6.5 10.7 8.5 30.7 24.1 1699 185 7.37 15.4 123 26.2 2.0020 a200100 711.4 935.5 27.9 2369 237 8.16 17.4 158 31.6 2.11b 102 9 39.5 31.1 2502 250 7.95 17.1 169 33.1 2.0722 a220110 7.512.3 9.542.1 33 3406 310 8.99 19.2 226 41.1 2.32b 112 9.5 46.5 36.5 3583 326 8.78 18.9 240 42.9 2.2725 a250116 813 1048.5 38.1 5017 401 10.2 21.7 280 48.4 2.4b 118 10 53.5 42 5278 422 9.93 21.4 297 50.4 2.3628 a280122 8.513.7 10.555.4 43.5 7115 508 11.3 24.3 344 56.4 2.49b 124 10.5 61 47.9 7481 534 11.1 24 364 58.7 2.4432 a320130 9.515 11.567.1 52.7 11080 692 12.8 27.7 459 70.6 2.62b 132 11.5 73.5 57.7 11626 727 12.6 27.3 484 73.3 2.57c 134 13.5 79.9 62.7 12173 761 12.3 26.9 510 76.1 2.5336 a360136 1015.8 1276.4 60 15796 878 14.4 31 555 81.6 2.69b 138 12 83.6 65.6 16574 921 14.1 30.6 584 84.6 2.64c 140 14 90.8 71.3 17351 964 13.8 30.2 614 87.7 2.640 a400142 10.516.5 12.586.1 67.6 21714 1086 15.9 34.4 660 92.9 2.77b 144 12.5 94.1 73.8 22781 1139 15.6 33.9 693 96.2 2.71c 146 14.5 102 80.1 23847 1192 15.3 33.5 727 99.7 2.6745 a450150 11.518 13.5102 80.4 32241 1433 17.7 38.5 855 114 2.89b 152 13.5 111 87.4 33759 1500 17.4 38.1 895 118 2.84c 154 15.5 120 94.5 35278 1568 17.1 37.6 938 122 2.7950 a500158 1220 14119 93.6 46472 1859 19.7 42.9 1122 142 3.07b 160 14 129 101 48556 1942 19.4 42.3 1171 146 3.01c 162 16 139 109 50639 2026 19.1 41.9 1224 151 2.9656 a560166 12.521 14.5135 106 65576 2342 22 47.9 1366 165 3.18b 168 14.5 147 115 68503 2447 21.6 47.3 1424 170 3.12c 170 16.5 158 124 71430 2551 21.3 46.8 1485 175 3.0763 a630176 1322 15155 122 94004 2984 24.7 53.8 1702 194 3.32 b 178 15 167 131 98171 3117 24.2 53.2 1771 199 3.25H型钢符号：h—高度；b—宽度；t1—腹板厚度；t2—翼缘厚度；I—惯性矩；W—截面模量i—回转半径；Sx—半截面的面积矩。

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称 I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、 h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
