图1 四相六线制步进原理图（3）电动机驱动芯片的选择根据设计要求，本设计的核心部分就是对步进电动机进行控制。
最常用的是脉宽调制式斩波驱动方式，大多数专用的步进电机驱动芯片都采用这种驱动方式调速控制。
TA8435H 和L298都是比较常用，性能比较稳定可靠的集成有桥式电路的电机专用芯片。
TA8435是东芝公司生产的单片正弦细分二相步进电机驱动专用芯片,TA8435主要由1个解码器，2个桥式驱动电路、2个输出电流控制电路、2个最大电流限制电路、1个斩波器等功能模块组成。
工作电压范围宽（10－40V ）L298是ST 公司生产的内部集成有两个桥式电路的电机驱动专用芯片，它驱动的电压可达到46V ，单个桥直流电流可达到2A 。
具有两个使能控制端口，分别控制两个电机的启动和制动。
它可以外接电阻，把变化量反馈给控制电路。
其外，L298的两个桥式电路还可以并联起来驱动一个直流电动机，直流电流可达到4A 。
其实对于本设计来说，上述两块芯片都可用。
不过在市场上，TA8435H 使用比较广，而且控制起来也很方便，所以本设计选用TA8435H 作为电机的驱动芯片。
（4）雨量传感器选择目前市场上的雨水传感器大都是依据以下三种工作原理制成的：利用压电振子的传感器、利用静电电容的传感器、利用光强变化的传感器。
第一种和第二种是要把雨水传感器安装在汽车的外面，雨滴直接滴在传感器上，第三种把雨水传感器安装在风挡玻璃驾驶室一侧，通过雨滴滴落在玻璃上引起反射光强的变化感应传感器。
相比较各类雨水传感器的性能和价格，设计中采用的是第三种方案的雨量传感器，其是基于光强变化的原理，提出了一种新的红外线雨水传感器。
传感器由红外光发射电路和红外光接收电路组成，实验证明，这种雨水传感器反应灵敏，实时性好，性能稳定。
原理方框图该系统主要由控制单元、、检测部分、驱动部分和接口单元电路等组成，其结构框图如图2所示。
图2汽车自动雨刷控制系统结构框图电源电路 传感器 时钟电路 复位电路 单片机 步进电机驱动芯片步进电机郑重声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
毕业设计---基于模糊模型的自动雨刷控制系统设计方摘要提出了一种基于模糊模型的自动雨刷控制系统设计方法。
该系统通过红外雨量传感器检测雨量大小，使用模糊控制算法和脉宽调制技术调节雨刷器的速度；给出了系统的总体结构和具体设计方法。
实验表明，本文所提出的自动雨刷控制系统性能可靠、反应灵敏、控制效果良好。
Abstract:This paper presents a fuzzy model-based automatic wiper control system design method. The system through the infrared sensors detect rain rainfall size, the use of fuzzy control algorithm and pulse width modulation speed wipers regulation; given the overall structure of the system and the specific design methods. Experiments show that the proposed control system for automatic wipers reliable, responsive, effective control.关键字：雨量传感器、PLC目录摘要 (1)1 绪论 (3)2 简介 (5)2.1、说明 (5)2.2、内容 (5)2.3、目的 (7)2.4、组成部分 (7)3 控制部分 (7)3.1智能雨刷工作循环流程 (7)3.2智能雨刷电器设备清单 (8)3.3电器元件传感器 (8)3.4可编程控制器 (14)3.5智能雨刷的机械结构 (14)4 智能雨刷电气控制原理 (17)5 刮水器常见故障分析与检测 (19)6 小结 (20)7 参考文献 (22)8 附图（表） (23)1绪论随着社会的不断发展，在当今科学技术不断变化的时代，各种新技术、新工艺、新材料、新设备的不断出现，已不再是单纯某一门学科技术的发展，而是各门相关学科、多种先进技术的互相渗透和相辅相成的结果。

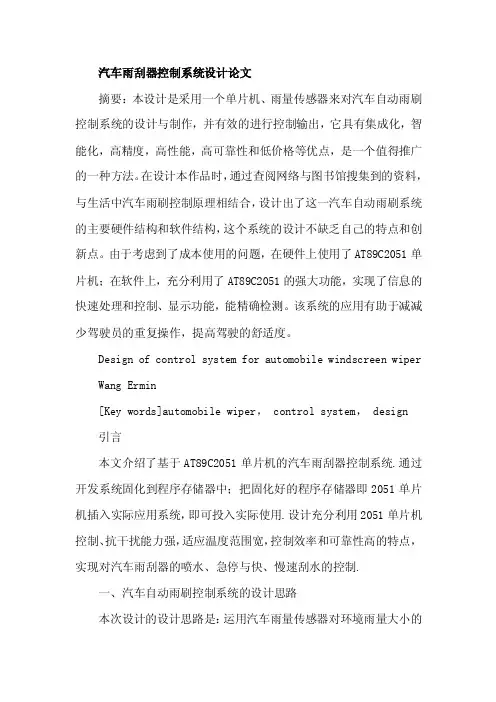

汽车雨刮器控制系统设计论文摘要：本设计是采用一个单片机、雨量传感器来对汽车自动雨刷控制系统的设计与制作，并有效的进行控制输出，它具有集成化，智能化，高精度，高性能，高可靠性和低价格等优点，是一个值得推广的一种方法。
在设计本作品时，通过查阅网络与图书馆搜集到的资料，与生活中汽车雨刷控制原理相结合，设计出了这一汽车自动雨刷系统的主要硬件结构和软件结构，这个系统的设计不缺乏自己的特点和创新点。
由于考虑到了成本使用的问题，在硬件上使用了AT89C2051单片机；在软件上，充分利用了AT89C2051的强大功能，实现了信息的快速处理和控制、显示功能，能精确检测。
该系统的应用有助于减减少驾驶员的重复操作，提高驾驶的舒适度。
Design of control system for automobile windscreen wiper Wang Ermin[Key words]automobile wiper， control system， design引言本文介绍了基于AT89C2051单片机的汽车雨刮器控制系统.通过开发系统固化到程序存储器中；把固化好的程序存储器即2051单片机插入实际应用系统，即可投入实际使用.设计充分利用2051单片机控制、抗干扰能力强，适应温度范围宽，控制效率和可靠性高的特点，实现对汽车雨刮器的喷水、急停与快、慢速刮水的控制.一、汽车自动雨刷控制系统的设计思路本次设计的设计思路是：运用汽车雨量传感器对环境雨量大小的检测，把信号输单片机系统，通过程序控制步进电机根据相应的环境做出不同的转动。
比如当小雨时，雨刮器自动工作在小雨运行方案（雨刷电机转动一个来回后停止10s后继续运行），当中大雨时，雨刮器自动工作在中大雨运行方案（雨刷电机转动一个来回后停止5s后继续运行），当大雨时，雨刮器自动工作在大雨运行方案（雨刷电机转动一个来回后继续运行）。
设计中单片机运用AT89C2051，步进电机用TA8435H进行驱动。
汽车雨刮器设计范文
雨刮器的分类
一般来说，汽车雨刮器可以分为电动式和手动式。
电动式雨刮器是由
一个电动机驱动，控制电路可以控制电动机的运转，根据控制信号的不同，可以控制雨刮器的刮水次数和刮水时间，从而实现对汽车的清洁刮水。
根
据控制信号的不同，还可以实现间歇式刮水、调整定量刮水、自动停止等
功能。
手动式雨刮器是通过手动操作来实现控制的，一般用一个手柄将雨刮
器弹出运行，一般设计为甩拉式，即根据手柄的操作来调节雨刮器的刮水
时间，从而实现刮水的控制。
雨刮器的设计
雨刮器有两部分组成，一部分为驱动部件，主要由电动机、控制器和
装置部件组成，另一部分是雨刮器乳化剂，主要由乳化剂、刮胶，刮片等
构成。
驱动部件是汽车雨刮器的核心部件，主要负责雨刮器的驱动。
一般采
用电动机驱动，由电源供电，根据控制信号的不同，可以实现对雨刮器的
控制，进而实现雨刮器的行驶。
毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

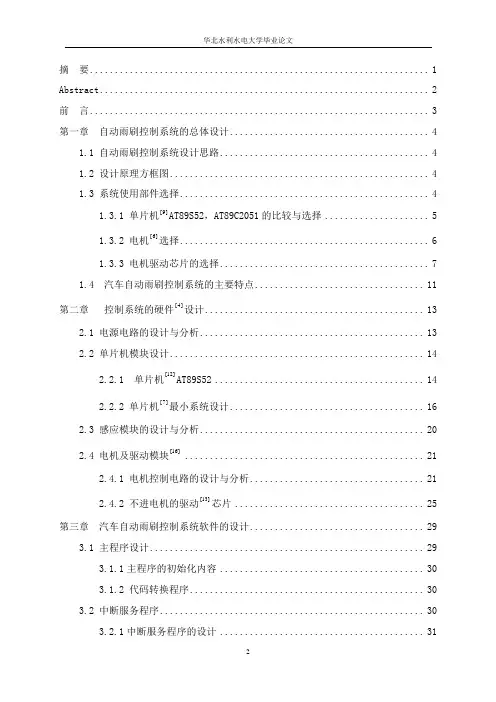

摘要 (1)Abstract (2)前言 (3)第一章自动雨刷控制系统的总体设计 (4)1.1 自动雨刷控制系统设计思路 (4)1.2 设计原理方框图 (4)1.3 系统使用部件选择 (4)1.3.1 单片机]9[AT89S52，AT89C2051的比较与选择 (5)1.3.2 电机]6[选择 (6)1.3.3 电机驱动芯片的选择 (7)1.4 汽车自动雨刷控制系统的主要特点 (11)第二章控制系统的硬件]4[设计 (13)2.1 电源电路的设计与分析 (13)2.2 单片机模块设计 (14)2.2.1 单片机]12[AT89S52 (14)2.2.2 单片机]7[最小系统设计 (16)2.3 感应模块的设计与分析 (20)2.4 电机及驱动模块]16[ (21)2.4.1 电机控制电路的设计与分析 (21)2.4.2 不进电机的驱动]13[芯片 (25)第三章汽车自动雨刷控制系统软件的设计 (29)3.1 主程序设计 (29)3.1.1主程序的初始化内容 (30)3.1.2 代码转换程序 (30)3.2 中断服务程序 (30)3.2.1中断服务程序的设计 (31)3.3检测脉冲及电机运行程序的设计 (31)第四章汽车自动雨刷控制系统调试 (33)4.1 调试单片机]10[最小系统 (33)4.2 问题分析及雨滴感应模块调试 (33)4.3 步进电机驱动模块调试 (33)4.4 系统软件调试 (34)第五章总结与展望 (36)参考文献 (37)致谢 (38)附录I (39)附录II (42)附录III (61)摘要本次设计的汽车自动雨刷省去了人为手动操作雨刷的问题，能够自动感应雨量并进行相应的工作。
