第十二讲_家庭电路以及常见故障分析

家庭电路常见故障及现象
家庭电路常见故障及现象包括：
1.跳闸/断电：电路中的保险丝或断路器可能会跳闸或断电，导致电路失去供电。

2.短路：电路中的两条导线直接接触，导致电流直接流过而绕过负载，电路会短路并跳闸。

3.过载：当电路上的电器负载超过电路容量时，电路可能会过载并跳闸。

4.接地故障：电路中的导线与设备的接地之间出现故障，可能导致电流不通过预定的路径，引起漏电或电击。

5.漏电：电路中的电流通过无绝缘或部分绝缘的导线直接流入地面，导致漏电，并可能触发漏电保护器跳闸。

6.电压波动：电路中的电压可能会突然上升或下降，导致电器设备无法正常工作或损坏。

7.设备故障：电路中的电器设备可能因为老化、短路或故障而无法正常工作，导致电路中断。

8.线路断裂：电路中的导线可能会因为老化、损坏或外力作用而断裂，导致电流无法正常流通，使电路中断。

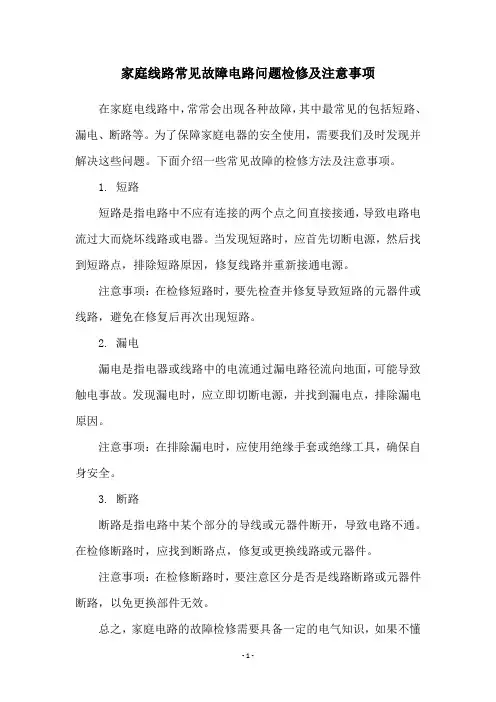

家庭线路常见故障电路问题检修及注意事项在家庭电线路中，常常会出现各种故障，其中最常见的包括短路、漏电、断路等。

为了保障家庭电器的安全使用，需要我们及时发现并解决这些问题。

下面介绍一些常见故障的检修方法及注意事项。

1. 短路
短路是指电路中不应有连接的两个点之间直接接通，导致电路电流过大而烧坏线路或电器。

当发现短路时，应首先切断电源，然后找到短路点，排除短路原因，修复线路并重新接通电源。

注意事项：在检修短路时，要先检查并修复导致短路的元器件或线路，避免在修复后再次出现短路。

2. 漏电
漏电是指电器或线路中的电流通过漏电路径流向地面，可能导致触电事故。

发现漏电时，应立即切断电源，并找到漏电点，排除漏电原因。

注意事项：在排除漏电时，应使用绝缘手套或绝缘工具，确保自身安全。

3. 断路
断路是指电路中某个部分的导线或元器件断开，导致电路不通。

在检修断路时，应找到断路点，修复或更换线路或元器件。

注意事项：在检修断路时，要注意区分是否是线路断路或元器件断路，以免更换部件无效。

总之，家庭电路的故障检修需要具备一定的电气知识，如果不懂
应及时请专业电工处理。

同时，我们也要时常检查家庭电线路，保证家庭用电的安全。

家庭线路常见故障电路问题检修及注意事项家庭电路线路是我们日常生活中经常使用的一个重要部分，但是在使用过程中经常会出现一些故障问题。

本文将介绍家庭线路常见故障电路问题的检修及注意事项。

一、电路问题1. 线路短路线路短路是指线路上两个或多个导体之间直接接触或间接接触而引起电流过大、电路短路的一种故障。

线路短路会引起跳闸、烧坏电器等问题。

解决方法：首先切断电源，然后检查线路有没有烧坏的地方，检查插头有没有变形或螺丝松动等。

如果有烧坏的地方，需要更换烧坏的部件；如果插头松动需要紧固，如果插头变形需要更换。

2. 接线不良接线不良通常是因为接头松动或螺丝松动等问题导致的。

接线不良会导致电流不稳定、电器运行不正常等问题。

解决方法：先切断电源，然后检查插头、插座等接触部分有没有问题，如果松动需要紧固，如果接触部分脏污需要清洁。

3. 线路断路线路断路是指线路上某个导体断裂引起的线路中断。

线路断路会引起电器不能正常运行。

解决方法：首先切断电源，检查线路有没有断裂的地方，如果有需要更换线路。

二、用电问题1. 电器过载电器过载是指在用电时，电器的用电量超过了电器本身的额定电流或功率，导致电器过热或烧坏的一种故障。

解决方法：需要减少用电量，或者更换功率更大的电器。

2. 电器老化电器老化是指电器过久使用或质量不佳导致电器性能下降或无法正常工作的一种故障。

解决方法：更换电器或进行维修。

以上是家庭电路线路常见故障电路问题检修及注意事项的相关内容。

在日常使用中，我们需要注意用电安全，定期检查家庭电路线路，避免出现电路问题。

同时，使用电器时需要注意用电量，避免电器过载或老化。

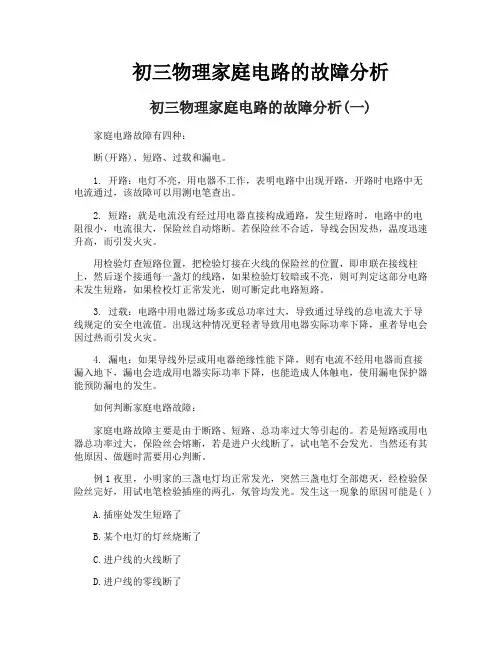

初三物理家庭电路的故障分析初三物理家庭电路的故障分析(一)家庭电路故障有四种：断(开路)、短路、过载和漏电。

1. 开路：电灯不亮，用电器不工作，表明电路中出现开路，开路时电路中无电流通过，该故障可以用测电笔查出。

2. 短路：就是电流没有经过用电器直接构成通路，发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。

若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。

用检验灯查短路位置，把检验灯接在火线的保险丝的位置，即串联在接线柱上，然后逐个接通每一盏灯的线路，如果检验灯较暗或不亮，则可判定这部分电路未发生短路，如果检校灯正常发光，则可断定此电路短路。

3. 过载：电路中用电器过场多或总功率过大，导致通过导线的总电流大于导线规定的安全电流值。

出现这种情况更轻者导致用电器实际功率下降，重者导电会因过热而引发火灾。

4. 漏电：如果导线外层或用电器绝缘性能下降，则有电流不经用电器而直接漏入地下，漏电会造成用电器实际功率下降，也能造成人体触电，使用漏电保护器能预防漏电的发生。

如何判断家庭电路故障：家庭电路故障主要是由于断路、短路、总功率过大等引起的。

若是短路或用电器总功率过大，保险丝会熔断，若是进户火线断了，试电笔不会发光。

当然还有其他原因、做题时需要用心判断。

例1夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检验保险丝完好，用试电笔检验插座的两孔，氖管均发光。

发生这一现象的原因可能是( )A.插座处发生短路了B.某个电灯的灯丝烧断了C.进户线的火线断了D.进户线的零线断了解析：由于保险丝完好，说明电路中一定没有出现短路现象，A选项错误;家庭电路中各个用电器是并联的.，某个电灯的灯丝烧断了，其他的电灯仍然发光，B 选项错误;如果进户线的火线断了，氖管不会发光，C选项错误;正确选项是D，进户线的零线断了，使家中各个用电器都处于带电状态，故用试电笔检查时氖管均发光。

答案：D初三物理家庭电路的故障分析(二)家庭电路中电流过大的原因:1.发生短路情况：装修电路时不细心，使火线和零线直接连通;电线绝缘皮被刮破，或者电线和用电器使用时间过久，绝缘皮破损或老化，使火线和零线直接连通，都会发生短路现象。

家庭电路故障分析首先，一种常见的家庭电路故障是电路过载。

电路过载是指电路中的电流超过了电路的额定负荷。

导致电路过载的原因可能是一台或多台电器设备同时使用，或电器设备功率过大。

当电路过载时，电路保险丝可能会跳闸，或者电路断路器可能会自动断开。

此时，需要检查电路保险丝或断路器是否熔断，如果熔断则需要更换保险丝或复位断路器。

同时，还需要评估电路负载是否合理，可以通过减少使用电器设备的数量或增加电路容量来解决该问题。

其次，电路短路是另一种常见的家庭电路故障。

电路短路是指电路中两个或多个导体触碰在一起，导致电流突然增加。

电路短路可能由电线绝缘损坏，导线接触不良或电器设备内部的故障引起。

检测电路短路可以使用电路测量仪器，如电流表或电压表。

首先，需要断开电源，并使用测量仪器测量导线之间的电阻。

如果电阻极低，接近零欧姆，则可能存在电路短路。

找出短路的具体位置后，可以修复或更换受损的电线或设备。

此外，还有一种常见的家庭电路故障是电路漏电。

电路漏电是指电流从电路中的绝缘物流向地面或其他导体。

电路漏电可能由电源接地线接触不良，电器设备绝缘损坏或电路中的湿气引起。

电路漏电有一定的危险性，可能导致电机触电或火灾。

因此，当怀疑电路漏电时，应该及时采取措施。

首先，断开电源，并使用漏电保护开关进行测试。

如果漏电保护开关跳闸，则表示存在电路漏电问题。

然后，可以逐个拔下电器设备，找出引起漏电的具体设备。

修复或更换受损的设备可以解决电路漏电的问题。

另外，还有一种常见的家庭电路故障是线路接触不良。

线路接触不良是指电线连接不牢固或插头与插座接触不良。

线路接触不良可能由老化的插线板，接触点氧化或接线不正确引起。

当出现线路接触不良时，电器设备可能会停止工作，或者电器设备表现出不稳定的工作情况。

解决线路接触不良的方法是检查插座和插头的接触是否牢固，如果接触不牢固，则需要更换插线板或修复接触点。

此外，还需要检查电线的连接是否正确，确保电线接头紧固。

家庭电路故障维修分析家庭电路常见故障有四种：开路、短路、过载和漏电。

家庭照明电路在使用时免不了会出故障而导致用户不能用电，这给我们的生活带来很多的不便。

所以，了解一些常见的电路故障以及学会一些必要的推断、检修方法是特别必要的。

这也可以培育我们运用所学学问解决实际问题的力量。

一、熟知的常见故障1. 开路如灯丝断了；灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成用电器无电流通过而无法正常工作。

2. 短路如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接而造成短路。

短路会把熔丝熔断而使整个照明电路断电，严峻者会烧毁线路引起火灾。

3. 过载电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果犹如短路。

4. 电路接触不良如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。

这样会使灯忽明忽暗，用电器不能连续正常工作。

5. 电路本身连接错误而引起故障如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。

二、把握检修故障的一般方法1. 检修开路先用测电笔检查总闸刀开关处。

如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上，如灯亮，说明进户线正常（如灯不亮，说明进户线开路，只需要修复进户线即可），再用测电笔检查各个支路中的火线，如氖管不发光，表明这个支路中的火线开路，应修复接通火线；如各个支路中用测电笔时氖管都发光，则再用校火灯头分别接到各个支路中检查，发觉哪个支路的灯不亮，就表明这个支路的零线开路了，需修复这个支路的零线。

2. 如何检修短路先取下干路上熔断器盒盖，将校火灯头串接入一只熔断器的上下两端，如灯亮，表明是短路了。

同样，在各个支路开关的接点上用上述方法将校火灯头串接进去，接入该支路时灯亮，就表明这个支路短路了，只要检修这条支路就能解决问题。

开路电灯不亮，用电器不工作，表明电路中消失开路。

家庭电路以及常见故障分析【知识要点】：1.家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险盒、开关、电灯、插座、导线等组成。

2.家庭电路中各部分电路及作用：进户线：进户线有两条，一条是火线，一条是零线。

火线与零线之间的电压是220V。

正常情况下，零线之间和地线之间的电压为0V。

电能表：用途：测量用户消耗的电能（电功）的仪表。

安装：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。

闸刀开关（：空气开关）作用：控制整个电路的通断，以便检测电路更换设备。

安装：闸刀开关安装在家庭电路的干路上，空气开关的静触点接电源线。

保险盒：电路符号：连接：与所保护的电路串联，且一般只接在火线上。

选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

保险丝规格：保险丝越粗，额定电流越大。

注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

插座:作用：连接家用电器，给可移动家用电器供电。

种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。

安装：并联在家庭电路中，具体接线情况见右图。

把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

用电器（电灯）和开关白炽灯的工作原理：白炽灯是利用电流的热效应进行工作的。

灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。

开关和用电器串联，开关控制用电器。

如果开关短路，用电器会一直工作，但开关不能控制。

3.为防止漏电对人造成伤害，在家庭电路的总开关处要安装漏电保护器。

4.连接家庭电路的注意事项：家庭电路中各用电器是并联的。

插座的连接要遵循“左零右火”的规则。

开关必须串联在火线中，成“火线——开关——用电器——零线”的连接方式。

与灯泡的灯座螺丝口相接的必须是零线。

家用电路常见故障及排除方法家庭生活中，常常会遇到一些电路故障，如插座无法工作、灯泡频繁熔断等问题。

这些故障不仅给我们的生活带来不便，还可能存在一定的安全隐患。

因此，了解家用电路常见故障及排除方法是非常重要的。

一、插座无法工作当插座无法工作时，首先要检查是否有电源供应。

可以将电器插头插入其他正常工作的插座中，看是否能正常工作，如果可以，说明电器设备没有问题。

接下来，可以使用电路探测器来检查插座是否有电流输出。

如果没有电流输出，可能是插座内部的连接线松动或断开，可以拆开插座外壳，检查连接线的情况，如果发现松动或断开，可以用螺丝刀将其固定或重新连接。

二、灯泡频繁熔断当灯泡频繁熔断时，可能是由于电路过载造成的。

首先，要检查使用的灯泡是否符合电路负荷要求。

每个插座或灯具都有其额定功率，如果使用功率过高的灯泡，就会导致电路过载。

此外，还要检查灯泡的座子是否与插座接触良好，如果接触不良，也会导致灯泡熔断。

如果以上问题都没有，可以考虑更换一个品牌的灯泡，有时候低质量的灯泡容易熔断。

三、漏电保护器跳闸漏电保护器跳闸是为了保护人身安全而设计的，当电流通过人体时，漏电保护器会立即切断电源。

如果家中的漏电保护器频繁跳闸，可能是因为电器设备漏电或者线路出现了漏电。

首先，可以逐个检查家中的电器设备，看是否有明显的漏电现象，如裸露的电线、受潮的插头等。

如果没有发现问题，可以请专业电工检查家中的线路，找出漏电的原因。

四、电路短路电路短路是指电流流经不正常的路径，导致电路过载或漏电的现象。

当家中的电路短路时，可以先检查是否有电器设备被损坏，如电线老化、电器插头变形等。

如果发现有损坏的电器设备，应及时更换。

此外，还可以检查电线是否有明显的破损或接触不良的情况，如果有，应用绝缘胶带进行修复。

如果以上方法都无法解决问题，应及时请专业电工进行检修。

五、跳闸保险丝跳闸保险丝是一种用来保护电路的安全装置，当电流超过保险丝所能承受的极限时，保险丝会自动熔断。
