UML-超市管理系统1. 系统概述超市管理系统是一个用于管理超市商品、库存、销售和员工等信息的管理系统。
该系统可以帮助超市提高工作效率，降低运营成本，并实现对各项业务的实时监控和数据分析。
2. 静态结构2.1 类图类图描述了系统的静态结构，包括类、属性和方法。
以下是一些主要类的示例：•商品类（Product）：包含商品ID、名称、价格、类别等属性，提供查询商品信息的方法。
•库存类（Inventory）：包含库存量、供应商等属性，提供添加、删除和更新库存的方法。
•销售类（Sale）：包含销售记录ID、商品ID、销售数量、销售时间等属性，提供查询销售记录的方法。
•员工类（Employee）：包含员工ID、姓名、职位、工资等属性，提供查询员工信息的方法。
2.2 对象图对象图展示了系统中对象之间的实例关系。
例如，一个库存对象可以包含多个商品对象。
2.3 组件图组件图描述了系统的模块划分和依赖关系。
例如，商品管理模块、库存管理模块和销售管理模块等。
2.4 部署图部署图展示了系统在物理硬件上的部署情况，包括服务器、客户端等。
3. 动态行为3.1 序列图序列图描述了系统中对象之间交互的顺序。
以下是一个示例序列图：1.用户登录系统。
2.系统验证用户身份。
3.用户选择进入商品管理模块。
4.系统展示商品列表。
5.用户查询特定商品信息。
6.系统返回查询结果。
3.2 协作图协作图展示了系统中对象之间交互的协作关系。
例如，商品管理模块中的商品查询功能涉及多个对象的协作。
3.3 状态图状态图描述了系统中的对象在不同条件下的状态变化。
例如，一个商品对象在库存充足、销售后和库存不足等状态之间的转换。

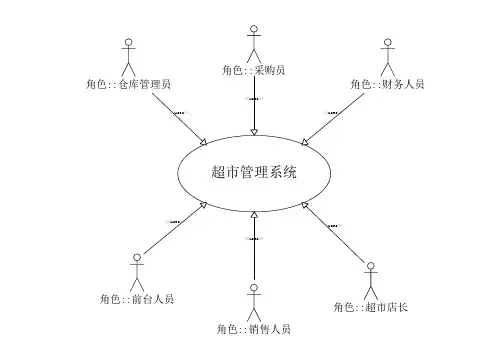

3.4 用例图用例图展示了系统的主要功能模块和用户之间的交互。
例如，用户可以进行商品查询、库存管理和销售统计等操作。
4. 数据库设计数据库设计包括数据表的创建、字段定义和关联关系。
以下是一个简化示例：•商品表（Product）：商品ID（主键）、名称、价格、类别等字段。
