市政工程资料整理 ppt课件

  • 格式：ppt
  • 大小：8.68 MB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

市政公用工程培训课件(ppt 84页)

市政公用工程培训课件(ppt 84页)
50-2700 70-2700 150-2500
800 1000 500
900 150 300
√
√
√
√
√
√
75-4500
150
75-300
150
250-600
100
900-1500
>900
√
√
100-600
150
√ 100-2800 >900 200-900
非开挖管线修复的优点
对环境、交通、商业区、拥挤的生活区干扰小 利用原有管线的轨迹，无需控制施工方向 可加大原有管道的过流能力 施工效率高，安全性好 不需排屑，减少了对路面的损坏
纠偏性能 水力性能及能耗
几乎不产生扭转错位，容易做到直线顶进 ，纠偏时一般的纠偏方法即可纠正，操作 简便
粗糙系数为0.0084，水力性能良好，经济 效益显著
因自重大，顶进时很难做到直线顶进，且常 发生栽头现象，一般纠偏方法很难纠正，施 工复杂
粗糙系数0.013，同等输水量下管径加大，能 耗较高
公称直径 DN
1000 1200 1400 1600 1800 2000
F p D 0LkfN F
管材
外径（mm 壁厚（mm 质量（ 允许顶力 流量比（％
）
）
kg∕m） （kN）
）
混凝土顶管
1240
120
1013
2345
100
缠绕玻璃钢顶管
1076
38
240
2478
155
混凝土顶管
1480
ห้องสมุดไป่ตู้140
1414
3506
对周边社会环境影响小 （工作井施工范围除外）

市政工程基础知识培训教材PPT(101张)

市政工程基础知识培训教材PPT(101张)

1、直线 直线的优点 两点之间距离最短。 具有短捷、直达的印象。 行驶受力简单，方向明确，驾驶操作简易。 测设简单方便（用简单的就可以精确量距、放 样等）。 在直线上设构造物更具经济性。
直线的缺点 直线单一无变化，与地形及线形自身难以协调。 过长的直线在交通量不大且景观缺乏变化时，易 使驾驶人员感到单调、疲倦。 在直线纵坡路段，易错误估计车间距离、行车速 度及上坡坡度。 易对长直线估计得过短或产生急躁情绪，超速行 驶。

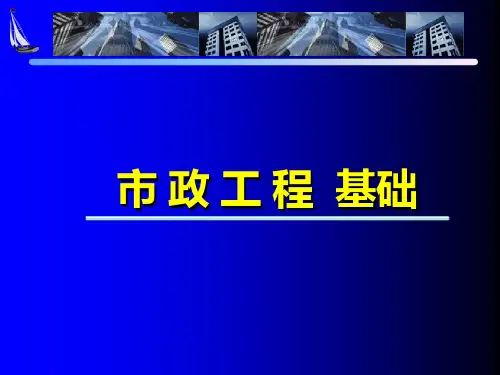

市 政 工 程 基础
第二章 市政工程识图
第一节 市政工程图识图基础 第二节 市政工程常用图例 第三节 道路工程图 第四节 桥梁工程图
第一节 市政工程识图基础
一、市政工程图样分类 1.基本图 2.详图
二、市政工程识图的学习内容 三、市政工程图的学习方法
四、识读工程图的注意事项 1、熟悉图样基本规格，了解工程构筑物的基本构造； 2、记住常用图例； 3、由粗到细、由大到小； 4、结合各类图纸； 5、结合实际。
X150 X轴为南北线，正向为北； Y轴为东西线，正向为东
该坐标网表示距坐标网原点北150、东150单位（m）
（4）地形情况：用等高线或地形点表示。等高线越稠 密，表示高差越大，反之，高差越小。城市道路一般 用大量地形点表示。 （5）地物情况：用图例表示。找出大的居民点、主要 构造物。 （6）水准点：位置及编号需在图中标明。
R
半径
T—切线长
QZ
E
L—曲线长
JD
E—外矢距
Ls—缓和曲线长
平曲线要素
说明：缓和曲线在曲线半径较小（小于不设超高的最小半径）时设
4、曲线和曲线的组合 如果线路中有多个曲线，在曲线衔接时应保证设计成 型的线形连续均匀，没有急剧的突变。曲线组合有以 下三种。

市政工程学习 培训资料PPT课件

市政工程学习 培训资料PPT课件
上海珠宇工程咨1询管理有限公司
二、道路工程
河道清淤前测量
上海珠宇工程咨1询管理有限公司
二、道路工程
清理河道淤泥
上海珠宇工程咨1询管理有限公司
2、埋地塑料排水管道工程技术规程 CJJ143-2010
3、城镇排水工程施工质量验收规范 DG/TJ08-2110-
2012
J12114-2012
4、市政排水管道工程施 工及验收规程DBJ08-220-
1996
5、市政排水构筑物工程施工及验收规程（附条文说明）
DBJ08-224-1996
6、埋地塑料排水管道工程技术规程 DG/TJ08-308-
DG/TJ08-202-2007
4、后张预应力施工规程
DGJ08-235-1999
5、混凝土结构工程施工质量验收规范（
GB50204-2015）
6、混凝土结构工程施工规程
DG/TJ08-20020-2005
上海珠宇工程咨1询管理有限公司
一、国家及上海市现行的规范标准
三、排水工程
1、给水排水管道工程施工及验收规范GB 50268-2008
二、道路工程
3、填挖结合
常用断面形式： a)一般填挖路基 b)矮挡土墙路基 c)护肩路基 d)砌石护坡路基 e)砌石护墙路基 f)挡土墙支撑路基 g)半山桥路基
上海珠宇工程咨1询管理有限公司
二、道路工程
路基施工程序 (一)准备工作 (二)修建小型构造物与埋设地下管线：小型构造物和地下管线是 城市道路路基工程中必不可少的组成部分。小型构造物可与路基 (土方)同时进行，但地下管线必须遵循“先地下，后地上”、“ 先深后浅”的原则来完成。修筑地表水和地下水排除设施，为后 续土石方工程施工创造条件。 (三)路基(土、石方)工程 (四)质量检查与验收

市政公用工程PPT课件 精品

市政公用工程PPT课件 精品

2、基层 基层是承重层。具有足够的强度、刚度、水稳性，要 求平整、厚度均匀。 主要材料：结合料稳定土或稳定碎石、天然砂砾、各 种碎石或砾石、片石、块石。 常用基层形式：石灰稳定土、水泥稳定土、石灰工业 废渣、沥青稳定土。
第一节 道路工程施工
3、垫层 垫层设置在路基与基层之间，改善路基的湿度和温度， 保证面层和基层的强度、刚度的稳定性，并不受冻胀翻浆 的作用。 隔离层：在地下水位较高地区铺设的能起隔水作用的 垫层。 防冻层：在冻深较大的地区铺设的能起防冻作用的垫 层。 垫层的材料：具有一定的强度，水稳性和隔热性要好。 一类松散颗粒材料，透水性垫层；另一类整体性材料，不 透水稳定性垫层。
第一节 道路工程施工
(二)道路施工现场准备 工程开工前，必须派遣人员提前进入现场，做好以下工作： (1)线路复测、查桩、认桩； (2)组织施工材料及机具进场； (3)做好季节性的施工准备。 路基、路面的施工均为露天作业，受季节变化的影响很大， 为使工程施工能保证质量、按期开工，必须做好以下准备工作： (1)冬期施工的准备工作艺术品： (2)雨期施工的准备工作； (3)高温季节要做好降温防暑工作。
第一节 道路工程施工
（三）沥青混凝土路面施工技术 1、沥青混合料摊铺 （1）摊铺前的准备工作 ①下承层准备 沥青混凝土施工前对下承层必须检查，出现损坏或软弹、松散 或表面浮法时，应进行维修。下承层表面受污染时应清理干净。 在下承层上浇洒透层、粘层或铺筑下封层。 ②施工测量 标高及平面控等施工测量工作。 标高测量的目的：确定下承层表面高程与设计高和相差的确切 数值，以便挂线时纠正为设计值以保证施工层的厚度。 平面测量：控制摊铺宽度和方向。 ③摊铺机检查 检查内容：摊铺机的刮板输送器、闸门、螺旋布料器、振动梁、 熨平板、厚度调节器等工作装置和调节机构进行检查。

市政工程(道路)(PPT课件)

市政工程(道路)(PPT课件)
21
l布设基础设施。城市地面上的各种杆线、地下管道、高架道路 都沿道路布设。 l城市规划及建筑艺术功能。城市道路是城市建设的主要项目。 在城市总平面图上，是总体规划所确定的建筑红线之间的用地部 分。城市道路网规划，反映了一个城市的平面整体面貌和布局风 格。 l防灾救灾功能。道路的防灾救灾包括道路作为避难场地、防火 隔离带、消防和救护通道的作用等。
• 交通通讯子系统：城市系统内外部相互作用的媒介与途径； • 空间子系统：使各系统相互作用的物质基础，也是这种作用的结
果。 这两个子系统是社会系统存在、运行和发展的基础。
3
• 市政可定义为：在城市的国家政权机关（或行 政机关）对辖区内的各类行政事务（或公共事 务）所进行的管理活动及其过程。
4
市政工程含义
管线。 • 5）街道绿化工程。行道树、灌木、草坪、绿化小品（如街道绿化中的假山
石、游廊、画架、水池、喷泉等） 建筑物、构筑物占主要部分的各市政专 业工程场（厂）、站、点。
10
11
12
13
14
教学内容
• 市政工程施工技术：
• 城市道路工程 • 城市桥梁工程 • 城市轨道交通工程 • 城市给排水工程 • 城市管道工程 • 生活垃圾填埋处理工程 • 城市绿化与园林工程
• “基础设施”不仅包括公路、铁路、机场、通讯、水电煤气等公共设施，即 俗称的基础建设，而且包括教育、科技、医疗卫生、体育、文化等社会事业 即“社会性基础设施”（social infrastructure）。
6
市政工程的概念
• 市政工程(municipal engineering)是指市政设施建设工程。在我国，市政设施 是指在城市区、镇（乡）规划建设范围内设置、基于政府责任和义务为居民 提供有偿或无偿公共产品和服务的各种建筑物、构筑物、设备等。城市生活 配套的各种公共基础设施建设都属于市政工程范畴，比如常见的城市道路， 桥梁，地铁，比如与生活紧密相关的各种管线：雨水，污水，上水，中水， 电力，电信，热力，燃气等，还有广场，园林等的建设，都属于市政工程范 畴。

市政工程基本知识PPT课件

市政工程基本知识PPT课件
• 由于市政工程的多样性和复杂性，每一个市政 工程的施工准备工作、施工工艺和施工方法也 不相同。
• 因此，必须根据施工对象的规模、地质水文和 气候条件、施工环境、机械设备和材料供应等 客观条件，从运用先进技术、提高经济效益、 保证工程质量等方面出发，选择科学合理的施 工方案，做到技术和经济的和谐统一。
• 8）项目的施工组织设计与企业的施工计划有着密切、不可分割的关系。它既是 施工企业编制施工计划的基础，同时又要服从企业的施工计划。
• 9）竞标过程中的施工组织设计是投标书的重要组成部分，要充分和准确的体现 业主对工程建设的意图和要求，对能否中标起着重要作用。
第15页/共258页
三、施工组织设计的分类和内容 1．路桥施工组织设计的分类 • 从时间角度分，施工组织设计可分为：中标以前投标过程中编制的施工组织设
• 4)施工组织设计中的各项资源需要量计划，是资 源采购、供应工作的依据。
• 5)施工组织设计中的施工现场规划与布置，为现 场安全、文明施工创造了条件。
• 6)施工组织设计可提高工程施工过程的预见性， 减少盲目性；可使管理者和生产者做到心中有数， 有备无患。
第14页/共258页
• 7）施工组织设计是施工企业统筹安排生产要素的投入与工程产品产出过程的依 据，是施工全过程计划、组织和控制的基础。
力和物资的准备；
第22页/共258页
(4)分部工程施工组织设计的内容
• 分部工程施工组织设计的内容应突出作业性， 主要涉及施工方案、施工作业计划和采取的技 术措施等方面。
• 施工组织设计的内容，取决于它的任务和作用。 但从上述各类施工组织设计的内容来看，施工 组织设计必然应具有以下基本内容：施工方案， 施工进度计划，施工现场平面布置，各种资源 需要量及其供应，采取的技术、组织、管理措 施等。

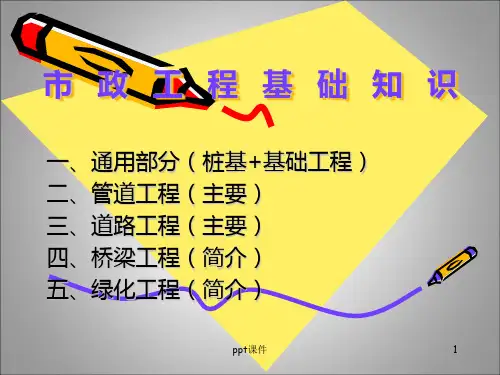

市政专业基础知识ppt课件

市政专业基础知识ppt课件
• 2、每隔20-25m均应按设计要求 确定路缘石的顶面高程，达到顶 面平整、线形顺适。
• 3、不灌缝的路缘石
应采用混凝土基础并设置靠背。
ppt课 1、雨水口与检查井的连接管的坡度应符合设 计要求，位于道路下的雨水口、雨水支、连管 应根据设计要求浇筑混凝土基础。
• 2、坐落于道路基层内的雨水支连管应作C25 级混凝土全包封，且360°混凝土包封，包封混 凝土达到75％设计强度前，不得放行交通。
• 控制要点：清淤置换、填土最佳含水量、分层 填筑、分层压实
• 修筑材料： ① 符合要求的原土 ②水泥石灰综合稳定土等
ppt课件
27
2、垫层介绍
功能： ① 改善土基的湿度和温度状况，以保证面层和基 层的强度、刚度和稳定性不受土基水温状况变化 所造成的不良影响。 ② 将车辆荷载应力加以扩散，以减小土基产生的 应力和变形.同时也能阻止路基土挤入基层中，影 响基层结构的性能。 • 要求： 排水、隔水、防冻、防污和扩散荷载 • 修筑材料： ① 透水性垫层，如砂、砾石、炉渣等 ② 稳定类垫层，如水泥或石灰稳定土等
作用：支承着相临的两孔桥跨。 桥台： 位置：居于全桥的两端。
作用：前端支承着桥跨结构，后端与路基衔接、起着 支承台后路基填土，并把桥跨与路基连接起来的作用。
ppt课件
45
传统的说法：
桥梁主要由桥跨结构、墩台、基础、附属工程等部分 组成……。 随着大型桥梁的增多、结构先进性和复杂性的增强、对
桥梁使用品质的要求越来越高，传统提法的局限性逐渐 显露。
ppt课件
9
3、管道工程施工工艺
ppt课件
10
（1）开挖法施工
工艺： 测量放线→沟槽开挖→基坑支护→ 地基处理→基础施工→管道安装→ 沟槽回填土

市政工程资料培训PPT课件

市政工程资料培训PPT课件
案例1：某市地铁工程资料管理存在问题及改进措施 案例2：某市政道路工程资料管理成功经验介绍 案例3：某大型桥梁工程资料管理不足之处及改进方案 案例4：某水利工程资料管理优秀实践及推广价值
感谢您的耐心观看
汇报人：
市政工程资料管理流程
市政工程资料管理原则
真实性和及时性 原则
规范性和有效性 原则
保密性和安全性 原则
完整性、准确性、 可追溯性原则
市政工程资料管理流程
确定工程资料管理计划 建立工程资料管理制度 收集工程资料：从开工到竣工全过程收集 整理与分类：按照相关法规和标准进行整理和分类
市政工程资料管理制度
其他相关表格填写规范
填写要求：严 格按照表格填 写要求进行填 写，不得涂改。
签字盖章：表 格中需要签字 盖章的地方必 须由相关人员
签字盖章。
填写时间：表 格中的填写时 间必须准确无
误。
填写内容：表 格中的填写内 容必须清晰、
完整。
市政工程资料整理与归 档
工程资料整理要求
真实记录：资料必须真实反映工程实际情况 及时收集：资料应及时收集、整理，确保不遗漏、不缺失 分类归档：资料应按照专业、系统进行分类归档，方便查找 确保安全：资料应妥善保管，确保不泄露、不损坏
具体奖惩措施：对表 现优秀的单位和个人 给予通报表扬、颁发 奖金、晋升工资等奖 励措施；对存在问题 的单位和个人采取约 谈、限期整改、罚款、 暂停施工等惩罚措施。
奖惩执行力度：各级 建设行政主管部门应 加强对工程资料管理 工作的监督检查，对 存在的问题及时发现、 及时处理、及时通报， 确保奖惩制度的有效 执行。
培训内容：市政工程资料分类与组成、填写规范与要求、组卷原则与方法、验收与 移交程序等
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
市政工程资料整理讲解
• 2020/12/27
城市道路、给排水工程
二零一六年十二月
•1
市政工程施工技术文件
1、施工管理文件 2、施工技术文件 3、施工物质文件 4、施工记录文件
5、施工试验及检测文件 6、施工质量验收文件 7、竣工验收文件
• 2020/12/27
•2
一、施工管理文件
1. 工程概况表 2. 施工现场质量管理检查记录 3. 工程开工报审、开工报告
公司技术负责人 总监理工程师
凡涉及到结构安全和使用功能的分部、 分项工程必须编制专项施工方案，施工 过程复杂、危险性较大的工程，需编制 施工方案，涉及到新材料、新技术、 新工艺、新方法的分部、分项工程必须 编制施工方案。
• 10
2、图纸会审记录
小提示
开工前完成图纸会审，图纸 会审是对图纸的补充，是施工 依据之一。 同时，图纸会审也是工程结算 的依据之一。
2. 施工图设计文件会审纪要
3. 施工技术交底记录
4. 工程洽商记录 5. 设计变更通知单
• 2020/12/27
•9
1、施工组织设计
• 2020/12/27
项目技术负责人
施工组织设计、施工方案应由项目技术负责人 结合设计文件、工程实际和现行规范要求 进行编制。资料员应及时催促、整理，并 将方案报公司质量安全部进行审核签字、 盖章，然后报监理单位审批，监理审核 通过签字盖章后方可用于指导施工。
• 12
三、施工物质资料
定义：是反映施工所用的物质是否满足设计和规范要求的各种质量 证明文件和相关配套文件
一般规定： 1.工程物资（包括主要原材料、成品、半成品、构配件、设备等）质量 必须合格，并有出厂质量证明文件（包括质量合格证明、检验/试验报告、 产品生产安全许可证、质量备案证明、产品监督检验报告等） 2.质量证明文件的抄件（复印件）应保留原件所有内容，并注明原件存 放单位，应有抄件人、抄件单位的签字和盖章。 3.不合格物资不准使用。设计结构安全的材料需要更换时，应征得原设 计单位的书面同意，并符合有关规定，经建设、监理批准后方可使用。 4.凡使用无国家、行业、地方标准的新材料、新产品、新工艺、新技术， 应有国家鉴定机构出具的鉴定证书，同时应有其产品质量标准、使用说 明书、施工技术要求、工艺要求。使用前按其质量标准进行检验和实验。 5.有见证取样检验要求的应按规定送检，并做好见证记录。
施工单位填写 （加盖公章）
一式四份，档案馆、 建设、监理、施工 各保存一份
•5
3、施工现场质量管理检查记录
施工单位填写
开工前填写
由总监理工程师或建设单 位项目负责人检查，并做
出结论 一式两份，监理、施工各
保存一份
• 2020/12/27
•6
4、施工日志
• 2020/12/27
施工单位指派专人逐日 记录
施工开始至竣工验收
记录内容应包含： （1）预检情况（包括质量自检、互检和交接检 存在问题及改进措施等）； （2）验收情况（参加单位、人员、部位、存在 问题）； （3）设计变更、洽商情况； （4）原材料进场记录（数量、产地、标号、牌 号、合格证份数和是否已质量复试等）； （5）技术交底、技术复核记录（对象及内容摘 要）； （6）归档资料交接（对象及主要内容）； （7）原材料、试件、施工试检验编号及见证取 样送检等记录； （8）外部会议或内部会议记录； （9）上级单位领导或部门到工地现场检查指导 情况（对工程所作的决定或建议）； （10）质量、安全、设备事故（或未遂事故） 发生的原因、处理意见和处理方法； （11）其他特殊情况（停电、录 5. 工程竣工报审、竣工报告 6. 施工日志 7. 其他（资质证明、工程大事记等）
• 2020/12/27
•3
• 2020/12/27
1、工程概况表
施工单位填写
开工前填写 一式四份，档案馆、建设、
监理、施工各保存一份
•4
2、工程开、竣工报告
• 2020/12/27
• 16
• 2020/12/27
1、见证取样规则： 1）每批次进场检验一次，每检验批代表数 量不得超过60T，超过60T部分，每增加40T （或不足40T的余数），增加一个拉伸试验 和一个冷弯试验试样。
• 2020/12/27
• 13
三、施工物质资料
工程物资资料分级管理： 进场的半成品材料，其原材料的质量证明文件由半成品供应单位或 加工单位保存，施工单位则需要收集、整理、保存供应或加工单位 提供的半成品的质量证明文件和进场后进行的检验、试验文件，保 证工程资料的可追溯性。
主要物资： 水泥、钢筋、混凝土、砂石料、砌块、石灰、土、石材、石油沥青、 沥青混合料、土工合成材料、混凝土管等。
• 2020/12/27
• 11
3、施工技术交底记录
• 2020/12/27
小提示
须由技术人员结合工程实际进行 编制、修改，项目技术负责人审 核后由其向专业工长进行交底。 交底记录应写清交底部位、工序 名称，并简要介绍一下工程概况。 内容需具有针对性，达到施工规范 、规程、质量标准的要求及措施。 各项交底应有文字记录，必要时 附图示，交底双方签认应齐全。 技术交底应在工序施工前进行， 不得后补。
一式一份，施工单位保存
•7
5、其他管理资料
• 总包、专业分包的企业资质证书及相关专业人员岗位 证书
• 项目大事记录 • 施工技术管理人员资格审查表 • 特种作业人员资格备案表 • 取样人员授权告知书 • 分包合同、物资采购合同等
• 2020/12/27
•8
二、施工技术资料
施工组织设计（方案）审批与 1. 报审表
• 2020/12/27
• 14
示例一 进场时提供 合格证
水泥
出厂 检验 报告
进场时提供3d的， 28d后后补28d的
复试 报告
1、下列条件之一者需进行复试： 使用前复试
1）水泥进场使用前； 2）水泥出厂超过3个月，快硬硅酸盐水泥超过1个月； 3）在使用中对水泥质量有怀疑； 4）水泥因使用过程或存放条件不良，有受潮结块等现象；
2、见证取样规则： 1）散装水泥：不超过500t为一批，从20个以上部位取等量，总量不少于12kg；
• 22）02袋0装/1水2泥/2：7 不超过200t为一批，从不少于20袋中各取1kg，拌和均匀后称取不•少1于5
示例二
进场时提供 合格证
钢筋
出厂 检验 报告
进场时提供
复试 报告
使用前复试
• 2020/12/27
