盾构

盾构的分类及其工作原理盾构作为一种现代化的隧道掘进技术，广泛应用于隧道建设和地下管网工程中。

它的分类和工作原理是大家在学习和了解盾构技术时必须掌握的基础知识。

一、盾构的分类根据盾构机的工作原理和结构特点，盾构可分为以下几类：1. 土压平衡盾构：土压平衡盾构是最常见的一种盾构类型，适用于稳定的软土和黏土层。

其工作原理是通过对盾构机前部施加适当的土压力来平衡管道周围土层的压力，保持隧道面的稳定。

土压平衡盾构一般配备有刀盘，刀盘上装有刀具，能够切削和推进土层。

2. 水压平衡盾构：水压平衡盾构主要用于软土层、淤泥和水下地层的掘进。

其工作原理是通过在盾构机前部与周围水压力相等的水力平衡，来消除土层和水的差异压力，保持隧道面的稳定。

水压平衡盾构一般需要在盾构机前部设置压力室，通过泥浆注入来维持水力平衡。

3. 双层壳体盾构：双层壳体盾构是一种特殊的盾构类型，它结合了土压平衡盾构和水压平衡盾构的优点，适用于不同地层的掘进。

双层壳体盾构的前部设有泥浆注入区和土压平衡区，可以根据不同地层的要求进行调整和切换。

4. 泥水平衡盾构：泥水平衡盾构主要用于稠密的粉质土和泥质土的掘进。

其工作原理是通过在盾构机前部注入泥浆来平衡土层的压力，同时利用泥浆的密度控制土层的稳定性。

泥水平衡盾构适用于较敏感的地层，能够减小地层沉降和地面沉降的风险。

二、盾构的工作原理盾构机的工作原理可以简单概括为：切削土层、推进管片、注浆补偿和排土运输。

1. 切削土层：盾构机前部的刀盘装有刀具，可以切削土层。

盾构机在掘进过程中，通过转动刀盘和推进盾构机来切削和破碎土层，实现隧道的掘进。

2. 推进管片：盾构机在切削土层的同时，还需要推进管片来支撑和构建隧道。

盾构机后部设有一个推进系统，可以将管片逐个推进到切削区域，并与前部的土层形成一环环的支护结构。

3. 注浆补偿：在盾构机掘进过程中，为了保持隧道的稳定，需要通过注浆来补偿土层的失去。

注浆可以填充土层中的空隙，增加土层的支撑能力，同时还可以降低地下水位和地层的沉降风险。

盾构的基本构造
盾构是一种用于地下隧道施工的机械，其基本构造包括以下几个部分：
1. 盾构机壳体结构：盾构机的主体结构，由盾构壳、尾部刀盘、前部掘进机构和副机房组成。

2. 掘进机构：用于破碎土层并将其转运到后面的螺旋输送器中。

掘进机构包括刀盘、切削头、刀架、推土板等。

3. 螺旋输送器：用于将挖掘出来的土层通过输送螺旋提升至盾构机后端的输送带上，再通过输送带运送至地面。

4. 注浆系统：在盾构掘进过程中，需要注入混凝土或其他材料来加固隧道壁。

注浆系统由泵站、注浆管路、注浆喷嘴等组成。

5. 液压系统：盾构机需要大量的液压系统驱动各种机构进行工作，包括液压泵站、液压油箱、液压管路等。

6. 电气系统：盾构机需要大量的电力设备进行工作，包括发电机组、电缆、变压器等。

总之，盾构是一种复杂的机械设备，其基本构造包括盾构机壳体结构、掘进机构、螺旋输送器、注浆系统、液压系统和电气系统等。

第 6 章盾构施工技术第一节概述一、基本原理盾构法是暗挖隧道的专用机械在地面以下建造隧道的一种施工方法。

先在隧道的一端建造竖井或基坑，以供盾构安装就位。

盾构从竖井或基坑的墙壁预留孔处出发，在地层中沿着设计轴线，向另一竖井或基坑的设计预留孔洞推进。

盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已拼装的预制衬砌、再传到竖井或基坑的后靠壁上。

●盾构是进行土方开挖、正面支护和隧道衬砌结构安装的施工机具●盾构是一个既能支承地层压力，又能在地层中推进的钢筒结构●钢筒的前面设置各种支撑和挖土装置钢筒的中段周圈内安装顶进千斤顶钢筒的尾部可安置数环隧道衬砌●盾构每推进一环距离，就在盾尾支护下拼装一环衬砌，并及时向盾尾后面的衬砌环外周的空隙中压注浆体，以防止隧道及地面下沉，在盾构推进过程中不断从开挖面排出适量的土方。

二、国外盾构施工技术发展概述1. 人工开挖盾构的发明世界上第一条人工开挖盾构隧道是由Mare Brunel和他的儿子—起在伦敦泰晤士河下建成的。

该盾构呈矩形（11.6m宽，7m高），总共只有366m长的隧道耗时20年左右，曾经历很大困难，出现过五次以上涌水。

1869年，James Henry Greathhead采用圆形敞开式盾构在泰晤士河下再建了一条外径为2.18m的行人隧道，该隧道衬砌是铸铁管片，隧道在不透水的粘土层中掘进，无地下水威胁，因此进展相当顺利。

1886年，Greathead在建造伦敦地铁时首次使用了压缩空气盾构，解决了在含水地层中修建隧道的问题。

2.机械化盾构的问世1876年：第一台机械化盾构的专利出现。

第一台机械化盾构的设想是用由几块板构成的半球状刀盘旋转切削土体，然后靠径向转动的土斗将切削下来的土体运到皮带输送机上。

1896年，J．Price的专利比第一台盾构有较大改进，刀盘由若干轮辐构成，电动驱动由长轴传递，其外形也与现代盾构较为接近。

早期的盾构技术在英国发明并得到发展并不是偶然的事件，由于19世纪和20世纪上半叶，英国是全球最强盛的工业化国家，而对隧道掘进来讲，伦敦的粘土可说是地球上较理想的土层，因此，由当时最发达的国家率先在较理想的土层中发展盾构技术是合乎技术发展的逻辑的。

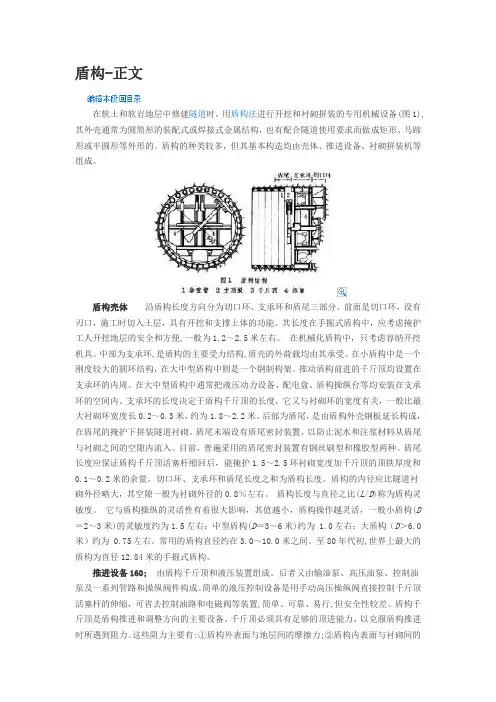

盾构-正文在软土和软岩地层中修建隧道时，用盾构法进行开挖和衬砌拼装的专用机械设备(图1), 其外壳通常为圆筒形的装配式或焊接式金属结构，也有配合隧道使用要求而做成矩形、马蹄形或半圆形等外形的。

盾构的种类较多，但其基本构造均由壳体、推进设备、衬砌拼装机等组成。

盾构壳体沿盾构长度方向分为切口环、支承环和盾尾三部分。

前面是切口环，设有刃口，施工时切入土层，具有开挖和支撑土体的功能。

其长度在手掘式盾构中，应考虑掩护工人开挖地层的安全和方便,一般为1.2～2.5米左右。

在机械化盾构中，只考虑容纳开挖机具。

中部为支承环,是盾构的主要受力结构,盾壳的外荷载均由其承受。

在小盾构中是一个刚度较大的圆环结构，在大中型盾构中则是一个钢制构架。

推动盾构前进的千斤顶均设置在支承环的内周。

在大中型盾构中通常把液压动力设备、配电盘、盾构操纵台等均安装在支承环的空间内。

支承环的长度决定于盾构千斤顶的长度，它又与衬砌环的宽度有关，一般比最大衬砌环宽度长0.2～0.3米，约为1.8～2.2米。

后部为盾尾，是由盾构外壳钢板延长构成，在盾尾的掩护下拼装隧道衬砌。

盾尾末端设有盾尾密封装置，以防止泥水和注浆材料从盾尾与衬砌之间的空隙内流入。

目前，普遍采用的盾尾密封装置有钢丝刷型和橡胶型两种。

盾尾长度应保证盾构千斤顶活塞杆缩回后，能掩护1.5～2.5环衬砌宽度加千斤顶的顶铁厚度和0.1～0.2米的余量。

切口环、支承环和盾尾长度之和为盾构长度。

盾构的内径应比隧道衬砌外径略大，其空隙一般为衬砌外径的0.8％左右。

盾构长度与直径之比(L/D)称为盾构灵敏度。

它与盾构操纵的灵活性有着很大影响，其值越小，盾构操作越灵活，一般小盾构(D ＝2～3米)的灵敏度约为1.5左右；中型盾构(D＝3～6米)约为 1.0左右；大盾构（D＞6.0米）约为 0.75左右。

常用的盾构直径约在3.0～10.0米之间。

至80年代初,世界上最大的盾构为直径12.84米的手掘式盾构。

盾构法(Shield Method)是暗挖法施工中的一种全机械化施工方法，它是将盾构机械在地中推进，通过盾构外壳和管片支承四周围岩防止发生往隧道内的坍塌，同时在开挖面前方用切削装置进行土体开挖，通过出土机械运出洞外，靠千斤顶在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施工方法。

1简介2条件3特点优点缺点4施工步骤5施工工序▪土层开挖▪推进纠偏▪衬砌拼装▪衬砌压注6发展简介【shield tunnelling method】指的是利用盾构进行隧道开挖，衬砌等作业的施工方法。

用盾构在软质地基或破碎岩层中掘进隧洞的施工方法。

盾构是一种带有护罩的专用设备，利用尾部已装好的衬砌块作为支点向前推进，用刀盘切割土体，同时排土和拼装后面的预制混凝土衬砌块。

盾构是1874年发明，首先用的是气压盾构。

开挖英国伦敦泰晤士河水底隧道。

[1] 盾构机掘进的出碴方式有机械式和水力式，以水力式居多。

水力盾构在工作面处有一个注满膨润土液的密封室。

澎润土液既用于平衡土压力和地下水压力，又用作输送排出土体的介质。

盾构既是一种施工机具，也是一种强有力的临时支撑结构。

盾构机外形上看是一个大的钢管机，较隧道部分略大，它是设计用来抵挡外向水压和地层压力的。

它包括三部分：前部的切口环、中部的支撑环以及后部的盾尾。

大多数盾构的形状为圆形，也有椭圆形、半圆形、马蹄形及箱形等其他形式。

盾构法施工具有施工速度快、洞体质量比较稳定、对周围建筑物影响较小等特点，适合在软土地基段施工。

例如深圳地铁一期工程初步设计有三处采用盾构法施工，即罗湖-国贸区间，皇岗-福民区间，福民-金田区间。

这几处均为软土地段，且具备盾构法施工的基本条件。

2条件在松软含水地层，或地下线路等设施埋深达到10m或更深时，可以采用盾构法，即，1、线位上允许建造用于盾构进出洞和出碴进料的工作井；2、隧道要有足够的埋深，覆土深度宜不小于6m且不小于盾构直径；[2]3、相对均质的地质条件；4、如果是单洞则要有足够的线间距，洞与洞及洞与其它建（构）筑物之间所夹土（岩）体加固处理的最小厚度为水平方向1.0m,竖直方向1.5m；5、从经济角度讲，连续的施工长度不小于300m。

盾构技术手册盾构技术手册一、盾构技术概述1.1 盾构技术的定义1.2 盾构技术的应用领域1.3 盾构技术的发展历程二、盾构机械系统2.1 盾构机械的组成部分2.1.1 盾构机的刀具系统2.1.2 盾构机的推进系统2.1.3 盾构机的支撑系统2.1.4 盾构机的控制系统2.2 盾构机的工作原理2.2.1 盾构机的推进原理2.2.2 盾构机的土层稳定原理三、盾构隧道设计3.1 盾构隧道的工程准备3.1.1 勘察与设计前的准备工作 3.1.2 盾构隧道的设计参数3.2 盾构隧道的设计方法3.2.1 盾构隧道的地质条件划分 3.2.2 盾构隧道的衬砌设计3.2.3 盾构隧道的排水与防水设计四、盾构施工管理4.1 盾构施工组织与管理4.1.1 盾构施工的组织体系4.1.2 盾构施工的施工方案4.2 盾构施工的施工工艺4.2.1 盾构施工的洞口开挖工艺 4.2.2 盾构施工的土层处理工艺4.2.3 盾构施工的顶管与衬砌工艺五、盾构风险与安全管理5.1 盾构施工风险分析5.1.1 盾构施工的地质风险5.1.2 盾构施工的机械风险5.1.3 盾构施工的环境风险5.2 盾构施工的安全管理5.2.1 盾构施工的安全管理制度5.2.2 盾构施工的事故预防与应急处理六、附件附件一、盾构机械技术参数表附件二、盾构隧道设计图纸附件三、盾构施工安全操作手册法律名词及注释1、法律名词A：法律A的定义及解释2、法律名词B：法律B的定义及解释本文档涉及附件：附件一、盾构机械技术参数表附件二、盾构隧道设计图纸附件三、盾构施工安全操作手册。

第三章盾构施工定额一、盾构施工简介（一）盾构机的构造1、盾构的外形盾构机的外形有圆形、双圆、三圆、矩形、马蹄形、半圆形和与隧道断面相似的特殊形状等，绝大多数盾构还是采用传统的圆形。

2、制造盾构的材料盾构主要用钢板成型制成。

大型盾构考虑到水平运输和垂直吊装的困难，可制成分体式，到现场进行就位拼装，部件的连接一般采用定位销定位、高强度螺栓连接，最后成型的方法。

3、盾构的基本构造所有盾构的形式从工作面开始均可分为切口环、支承环和盾尾三部分，以外壳钢板联成整体。

（二）盾构掘进机的分类按照不同的项目，盾构掘进机可以分成不同的类别。

1、按盾壳数量分：有单护盾、双护盾、叁护盾。

2、按控制方式分：有地面遥控和随机控制。

3、按开挖方法分：有人工、半机械、机械。

4、按开挖断面分：有部分断面开挖和全断面开挖。

5、按千斤顶布置位置分：千斤顶与机分离布置在混凝土环后称顶管机和千斤顶随机布置在混凝土环前。

6、按切割头刀盘形式分：刀盘固定称网格式刀盘；刀盘回转，刀盘上只装切割土的铲刀；刀盘回转，刀盘上装有切削土的铲刀与切割岩石的滚刀称混合型盾构以稳定被开挖地层。

对支撑面基本稳定的隧道可采用广义的常规盾构机。

（三）盾构掘进机工作原理1、泥水加压式盾构掘进机泥水加压式盾构，是在切削刀盘后方设隔墙将盾构封闭起来，压力泥水送入此隔墙与掌子面之间的所谓泥水室，用泥水压力形成承压面，以抵抗地层水压，防止开挖面的塌方。

用切削刀盘进行开挖，切削下来的砂土，经搅拌机搅拌成泥浆，由泥浆泵经排泥管道抽出，输送到地面泥水处理场。

一面切削，一面用千斤顶向前推进盾体，至一个衬砌管片宽度时，用盾尾拼装机进行管片安装。

这种盾构掘进机是针对在滞水砂层、河海底部等特殊的超软弱地层中进行隧道施工而研制的，近时期来它的应用范围得到推广，而被用于各种软土地层。

2、土压平衡盾构掘进机土压平衡盾构主要由盾壳、刀盘、螺旋运输机、盾构千斤顶、管片拼装机以及盾尾密封装置等构成。

盾构的基本构造
盾构是一种常用于地下隧道建设的机械化掘进方法，主要由以下几个部分组成：
1. 掘进头：位于盾构机前端，负责掘进工作。

通常由刀盘、切
削器和支撑系统等组成。

刀盘上装有大量的刀具，通过旋转和推进来掏出隧道断面，同时支撑系统负责保证掘进面的稳定。

2. 主轴承箱：位于盾构机中央，起到支撑机身和传递扭矩的作用。

主轴承箱内部包含主轴承、传动齿轮和液压缸等部件。

3. 推进系统：由液压油缸、支架和螺旋输送机等部件组成，通
过支架将掘进头向前推进，并通过螺旋输送机将掏出的土方运出隧道。

4. 后备系统：包括供电、通风、水泵、防火等设备，以及紧急
救援设备，确保施工安全。

5. 盾尾部分：包括尾盘、尾架和后备系统等。

其中，尾盘负责
支撑机尾，尾架负责支持和平衡掘进头，后备系统负责为机组提供各种设备和保障。

盾构机的基本构造如上所述，其具有自动化程度高、施工速度快、安全性高等优点，因此被广泛应用于地下隧道建设领域。

盾构知识点总结一、盾构的基本原理盾构机是一种专门设计用于地下隧道开挖的设备，它通常由推进系统、掘进系统、土压平衡系统、注浆系统、排土系统、控制系统等组成。

盾构机的基本原理是通过在地下挖掘同时安装隧道衬砌或其他结构物，从而实现地下隧道的开挖和建设。

在工程现场，盾构机通常通过液压系统驱动，利用刀盘或刀盘刀具对地下土壤进行切削，然后将挖掘的土壤通过土压平衡或压力泥浆的方式排出隧道外。

隧道衬砌则通过推进系统安装到地下的开挖部位，从而形成完整的隧道结构。

二、盾构的分类盾构机可以根据其工作原理、结构特点以及适用范围等不同进行分类。

常见的盾构分类有以下几种：1. 按照工作原理分类：盾构机主要分为开式盾构机和闭式盾构机两种。

开式盾构是指在整个开挖过程中，土壤和水可以随着刀盘的转动自由流动，不需要采取特殊措施排出，一般用于稳定的土质条件下的隧道开挖。

闭式盾构则是指在开挖过程中通过压力泥浆或土压平衡的方式来控制土壤流动，适用于不稳定的土质条件下的隧道开挖。

2. 按照结构特点分类：盾构机可以分为硬岩盾构和软土盾构两种。

硬岩盾构主要适用于坚硬岩石层下的隧道开挖，其刀盘一般采用碳化钎头等硬质合金材料制成；软土盾构则适用于松软土质条件下的隧道开挖，其刀盘一般采用刀片、刀架等结构较为复杂的装置。

3. 按照适用范围分类：盾构机可以分为地铁盾构、道路盾构、排水管道盾构等不同种类，针对具体的工程需求进行设计和定制。

三、盾构的优点在地下隧道建设中，盾构机具有以下几大优点：1. 高效性：盾构机可以实现连续不间断的隧道开挖和衬砌施工，大大提高了开挖速度和工程进度。

2. 精准性：盾构机的开挖过程受到严格的控制和监测，可以保证隧道的准确尺寸和优质质量。

3. 安全性：盾构机工作过程中不会对地表造成破坏，减少了施工对周边环境和建筑物的影响，同时也降低了工人的工作风险。

4. 环保性：盾构机在工作过程中可以控制和处理排出的土壤和水，减少了对环境的污染，有利于城市生态环境的保护。

盾构盾构机盾构的定义即盾构机，简称盾构，全名叫盾构隧道掘进机（Tunnel Boring Machine），是一种隧道掘进的专用工程机械，它是一个横断面外形与隧道横断面外形相同，尺寸稍大，利用回旋刀具开挖，内藏排土机具，自身设有保护外壳用于暗挖隧道的机械。

盾构机的原理盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。

该圆柱体组件的壳体即护盾，它对挖掘出的还未衬砌的隧洞段起着临时支撑的作用，承受周围土层的压力，有时还承受地下水压以及将地下水挡在外面。

挖掘、排土、衬砌等作业在护盾的掩护下进行。

盾构机的特点用盾构机进行隧洞施工具有自动化程度高、节省人力、施工速度快、一次成洞、不受气候影响、开挖时可控制地面沉降、减少对地面建筑物的影响和在水下开挖时不影响水面交通等特点，在隧洞洞线较长、埋深较大的情况下，用盾构机施工更为经济合理。

现代盾构掘进机集光、机、电、液、传感、信息技术于一体，具有开挖切削土体、输送土碴、拼装隧道衬砌、测量导向纠偏等功能，而且要按照不同的地质进行“量体裁衣”式的设计制造，可靠性要求极高。

广泛应用于地铁、铁路、公路、市政、水电等隧道工程。

盾构机的种类盾构的分类较多，可按盾构切削面的形状、盾构自身构造的特征、尺寸的大小、功能，挖掘土体的方式，掘削面的挡土形式，稳定掘削面的加压方式，施工方法，适用土质的状况多种方式分类。

下面我们按照盾构组合命名分类阐述。

一、全敞开式盾构机（全敞开式盾构机的特点是掘削面敞露，故挖掘状态时干态状，所以出土效率高。

适用于掘削面稳定的性好的地层，对于自稳定性差的冲积地层应辅以压气、降水、注浆加固等措施）1.手掘式盾构机手工掘削盾构机的前面是敞开的，所以盾构的顶部装有防止掘削面顶端坍塌的活动前檐和使其伸缩的千斤顶。

掘削面上每隔2-3m设有一道工作平台，即分割间隔为2-3m。

另外，在支撑环柱上安装有正面支撑千斤顶。

掘削面从上往下，掘削时按顺序调换正面支撑千斤顶，掘削下来的沙土从下部通过皮带传输机输给出土台车。
