阀门的试验与检验

限责任公司阀门检验和试验工艺指导书xxxx-03目录一、阀门的检验和试验1.阀门检验的一般要求2.阀门传动机构的检验和试验3.阀门的压力试验二、安全阀调试1.安全阀的壳体试验和密封试验2.安全阀的动作性能试验3.安全阀的性能调整三、其它阀门调试1.减压阀和疏水阀调试2.调节阀调试阀门检验和试验工艺指导书DFHJ/PIQW-03一.阀门的检验和试验1．阀门检验的一般要求①⑴阀门必须具有制造厂铭牌, 标明阀门型号、公称压力、公称通径, 工作温度, 工作介质和出厂日期等。

公称直径大于、等于50mm的阀门, 在阀体上必须铸造有公称通径、公称压力、介质流向和制造厂名或商标。

在安全阀的铭牌上还应有下列标志:②阀门设计的允许最高工作温度；③整定压力；④依据的标准号；⑤制造厂的基准型号；⑥额定排量系数或对于基准介质的额定排量；⑦流道面积；⑧开启高度；⑨超过压力百分数；制造单位名称, 制造注册证编号；检验合格标记, 监检标记；出厂日期。

阀门质量证明书应包括如下内容:——制造厂名称和出厂日期；——产品名称、型号及规格:——公称压力、公称通径、适用介质和温度:——依据标准、检验结论和检验日期；——出厂编号；——剧毒、可燃介质管道阀门试验证明文件。

合金钢阀门应逐号进行光谱分析并作标识。

设计要求作低温密封试验或材料晶间腐蚀试验的阀门, 应有制造厂的低温密封性试验或材料晶间试验合格证明书。

安全阀的质量证明书中除铭牌中的内容外, 还应有检验报告, 监检证书和其他特殊要求的资料。

①⑵对新到货或库存阀门, 其关闭件位置应符合下列要求：②闸阀、截止阀、节流阀、调节阀、蝶阀、底阀等阀的关闭件应处于全关闭的位置；③旋塞阀、球阀的关闭件应完全处于全开启位置, 以防止灰尘沾染密封面；④隔膜阀应为关闭位置, 但不可关得过紧, 以防止损坏隔膜；⑤止回阀的阀瓣应关闭并予以固定。

阀门内应无积水。

锈蚀、脏污、油漆脱落和损伤等缺陷, 阀门两端应有防护盖保护。

阀门的检验与试验阀门检验1、检查范围如果在订货合同中没有规定其他附加项目买方的检验应限于以下内容：a）按订货合同规定，使用非破坏性检验工具和方法，在装配过程中对阀门进行检查；b）铸件的外观检查应符合JB/T 7929的规定；c）“必须”的和“任选”的压力试验；d）其它的补充检验；e）审查加工记录和无损检验记录（包括规定的射线检验记录）。

注：所有的检验均应根据相应标准编制的书面程序进行。

2、检验2.1 阀门制造厂应对所有阀体、阀盖和密封件的铸件进行外观检查，保证符合JB/T 7929的规定。

2.2 阀门制造厂应对每台阀门进行检验，以保证符合本标准及相关产品标准的规定。

压力试验1 试验地点压力试验应由阀门制造厂在阀门制造厂内进行。

2 试验设备用于进行压力试验的设备，试验时不应有施加影响阀座密封的外力。

3 试验要求3.1 每台阀门应按表1或表2的要求进行压力试验。

3.2 公称通径小于或等于100mm、公称压力小于或等于25.0MPa 及公称通径大于或等于125mm、公称压力小于可等于10.0Mpa的阀门应按表1进行试验。

3.3 公称通径小于或等于100mm、公称压力大于25.0Mpa和公称通径大于或等于125mm、公称压力大于10.0Mpa的阀门应按表2进行试验。

表1 压力试验试验项目阀门类型截止阀旋塞阀止回阀浮动式球阀蝶阀和固定式球阀壳体必须必须必须必须必须必须上密封1）必须不适用不适用不适用不适用低压密封必须任选必须2）选择3）必须必须高压密封4）任选必须5）任选2）必须任选任选1）所有具有上密封性能的阀门都应进行上密封试验，波纹管密封阀门除外。

2）对于油封式旋塞阀，高压密封试验是必须的，低压密封试验任选；3）如经需方同意，阀门制造厂可用低压密封试验代替高压密封试验；4）弹性密封阀门经高压密封试验后，可能降低其在低压工况的密封性能；5）对于动力驱动的截止阀，高压密封试验的试验压力应是选定动力驱动装置所使用的设计压差的110%。

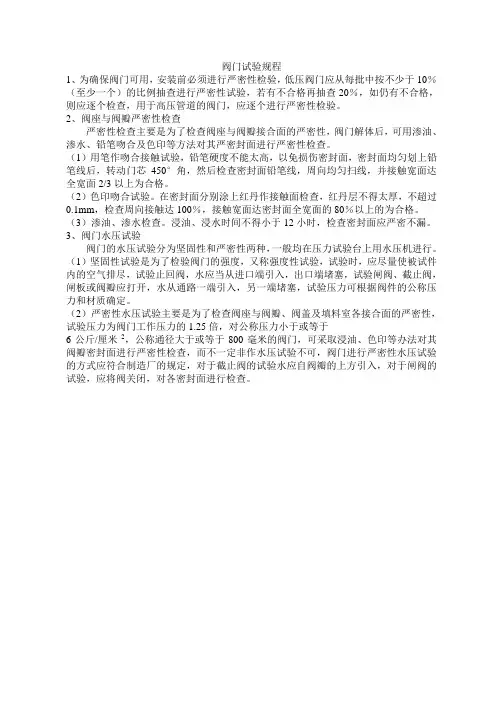

阀门试验与检验指导书1 目的检验阀门在出厂壳体强度、密封面、上密封性能是否达到设计要求。

电动装置的手电动切换,行程控制机构，扭矩控制机构是否满足阀门装置的要求。

2 适用范围适用于闸阀，截止阀，止回阀，旋塞阀，蝶阀，球阀性能试验。

3 职责3.1 制造部负责产品的试压工作，质量部检验员负责产品试压检验工作。

4 工作程序4.1 试压前准备4.1.2 试验装置应该能提供63MPa的试验压力并且可以控制进口和出口压力的装置，试验装置的泄漏应不影响阀门的试验结果，清洁度应能满足试验阀门清洁度的要求，有记录泄漏量和启闭时间的设施。

4.1.3 试验装置应该有足够数量的压力表，压力表的精度不低于1.5级，压力表的最大刻度值应等于试验压力值的1.5-2倍,压力表数值精度为±1%。

4.1.4 低压气密封试验及介质为气体的阀门密封试验，试验介质采用纯度为99.0%以上的去油、清洁、干燥的空气或氮气。

4.1.5 用液体作试验介质时，应将阀体内的空气排净，试验液体介质应是含氯化物量不超过100mg/L清洁的水。

4.1.6 为避免低温的影响，阀门试验应在不低于5º的室温下进行试验。

4.1.7 试验人员应了解阀门的性能，试验目的，能够熟练操作试验机，并排除一般故障。

试验前对阀门试压作业指导书有详细的学习。

5.0 试验方法：5.1 试验设备：用于压力试验的设备，试验时不应有施加影响阀座密封的外力，例如：球阀试压时两端盲板的封睹不能采用两端对夹的方式。

5.2闸阀试验5.2.1 壳体试验：将阀门置于半开启状态，用试压机或盲板封睹阀门两端向阀门内腔注入清水，排放内腔空气，开启试压泵将阀门内腔压力升至公称压力的1.5倍,按规定时间保压,检查阀体、阀盖各连接处，填料部位应无渗漏。

5.2.2 上密封试验：将阀门内腔压力降低至公称压力的1.1倍，将阀杆提升至最高极限位置，使上密封处于关闭状态，将填料压盖压紧螺母松开，按规定时间保压，检查填料部位应无渗漏。

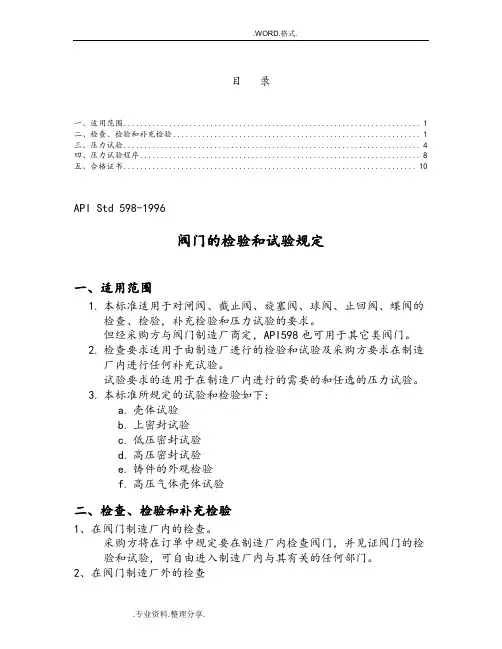

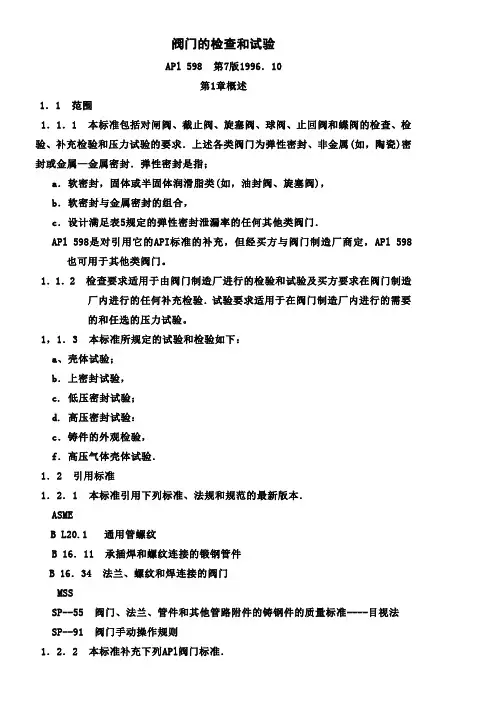

目录一、适用范围 (1)二、检查、检验和补充检验 (1)三、压力试验 (4)四、压力试验程序 (8)五、合格证书 (10)API Std 598-1996阀门的检验和试验规定一、适用范围1.本标准适用于对闸阀、截止阀、旋塞阀、球阀、止回阀、蝶阀的检查、检验，补充检验和压力试验的要求。

但经采购方与阀门制造厂商定，API598也可用于其它类阀门。

2.检查要求适用于由制造厂进行的检验和试验及采购方要求在制造厂内进行任何补充试验。

试验要求的适用于在制造厂内进行的需要的和任选的压力试验。

3.本标准所规定的试验和检验如下：a.壳体试验b.上密封试验c.低压密封试验d.高压密封试验e.铸件的外观检验f.高压气体壳体试验二、检查、检验和补充检验1、在阀门制造厂内的检查。

采购方将在订单中规定要在制造厂内检查阀门，并见证阀门的检验和试验，可自由进入制造厂内与其有关的任何部门。

2、在阀门制造厂外的检查当采购方规定，检查包括在制造厂外制造的壳体部件时，应在制造地接受采购方检查。

3、检查范围检查范围可在订单中规定，除另外说明外，检查应限于下列各项。

1)在装配过程中对阀门进行检查，以保证符合订单中的规定，检查可包括使用规定的无损检验方法。

2)现场见证需要和规定任选的压力试验和检验。

3)现场见证任何补充检验。

∙各种补充检验仅在订单中规定时，并仅在规定范围内进行。

∙铸钢件或锻钢件的MT、RT、PT、UT应符合ASME B16.34 第8章或采购方自己的验收准则。

∙这些检验应在采购方现场见证的情况下，由阀门制造厂进行。

4)审查加工记录和无损检验记录（包括规定的RT记录）.4、阀门检验1)制造厂应对所有的阀体、阀盖和密封件的铸件进行外观检验，以保证符合MSS SP-55的规定。

2)制造厂应对每个阀门进行检验，以保证符合本标准和采购规范。

3)所有的检验均应按根据相应标准编制的书面程序进行。

5、检验内容(此条参照SH3518规定)1)阀体上应有制造厂铭牌：型号、公称压力、公称通径及制造厂名称等标识。

球阀的试验与检验报告2（二）引言概述：球阀是一种常用的流体控制装置，广泛应用于石油、化工、电力等行业。

为了确保球阀的正常运行和安全性能，需要进行试验和检验，并撰写相应报告。

本文将对球阀的试验与检验进行详细介绍。

正文内容：一、外观检查1. 检查球阀的整体外观，确认是否有明显的破损或变形。

2. 检查球阀的接口连接，确保连接紧密，无渗漏现象。

3. 检查球阀的阀杆、手轮等部件，确保无异常磨损或松动。

二、密封性能测试1. 进行密封性能测试前，需确认球阀的设计工作压力和设计温度。

2. 进行耐压试验，逐渐增加压力，持续观察球阀是否有泄漏现象。

3. 进行密封测试，将球阀关闭，施加设计工作压力，并观察球阀是否有泄漏现象。

4. 检查球阀的密封面，确认是否存在损坏或严重磨损。

三、流量特性测试1. 使用标准流量计进行球阀流量特性测试，记录流量计读数和球阀开度。

2. 根据实际需求，调节球阀的开度，记录对应的流量计读数，并绘制流量特性曲线。

3. 检查球阀在各个开度下的流量是否符合设计要求，分析流量特性的稳定性和线性度。

四、阀门扭矩测试1. 通过力学扳手施加力矩，逐渐旋转球阀的手轮，记录每个角度下的扭矩值。

2. 根据实验数据绘制扭矩-角度曲线，分析球阀的旋转力矩特性。

3. 检查球阀在各个角度下的扭矩是否符合设计要求，分析手轮的灵活性和扭矩的均匀性。

五、冲洗与涂层检验1. 检查球阀内部是否有杂质或沉淀物，必要时进行冲洗。

2. 检查球阀的涂层是否均匀、完整，是否有腐蚀或剥落现象。

3. 对涂层进行划格试验，评估涂层的硬度和抗腐蚀性能。

总结：本次球阀的试验与检验覆盖了外观检查、密封性能测试、流量特性测试、阀门扭矩测试以及冲洗与涂层检验等方面。

通过这些测试和检查，可以确保球阀的正常运行和安全性能，提供可靠的流体控制功能。

在今后的使用中，应定期进行检验和维护，确保球阀的长期可靠性。

目录一、适用范围 (1)二、检查、检验和补充检验 (1)三、压力试验 (4)四、压力试验程序 (8)五、合格证书 (10)API Std 598-1996阀门的检验和试验规定一、适用范围1.本标准适用于对闸阀、截止阀、旋塞阀、球阀、止回阀、蝶阀的检查、检验，补充检验和压力试验的要求。

但经采购方与阀门制造厂商定，API598也可用于其它类阀门。

2.检查要求适用于由制造厂进行的检验和试验及采购方要求在制造厂内进行任何补充试验。

试验要求的适用于在制造厂内进行的需要的和任选的压力试验。

3.本标准所规定的试验和检验如下：a.壳体试验b.上密封试验c.低压密封试验d.高压密封试验e.铸件的外观检验f.高压气体壳体试验二、检查、检验和补充检验1、在阀门制造厂内的检查。

采购方将在订单中规定要在制造厂内检查阀门，并见证阀门的检验和试验，可自由进入制造厂内与其有关的任何部门。

2、在阀门制造厂外的检查当采购方规定，检查包括在制造厂外制造的壳体部件时，应在制造地接受采购方检查。

3、检查范围检查范围可在订单中规定，除另外说明外，检查应限于下列各项。

1)在装配过程中对阀门进行检查，以保证符合订单中的规定，检查可包括使用规定的无损检验方法。

2)现场见证需要和规定任选的压力试验和检验。

3)现场见证任何补充检验。

∙各种补充检验仅在订单中规定时，并仅在规定范围内进行。

∙铸钢件或锻钢件的MT、RT、PT、UT应符合ASME B16.34 第8章或采购方自己的验收准则。

∙这些检验应在采购方现场见证的情况下，由阀门制造厂进行。

4)审查加工记录和无损检验记录（包括规定的RT记录）.4、阀门检验1)制造厂应对所有的阀体、阀盖和密封件的铸件进行外观检验，以保证符合MSS SP-55的规定。

2)制造厂应对每个阀门进行检验，以保证符合本标准和采购规范。

3)所有的检验均应按根据相应标准编制的书面程序进行。

5、检验内容(此条参照SH3518规定)1)阀体上应有制造厂铭牌：型号、公称压力、公称通径及制造厂名称等标识。

总则1 主题内容与适用范围1.1本规程规定了通用阀门以及安全阀的检修周期与内容、检修与质量标准、试验与验收、维护与故障处理。

1.2本规程适用于最高工作压力42MPa（表压），工作温度-196～＋850℃的闸阀、截止阀、球阀、蝶阀、止回阀和安全阀等。

2 编写修订依据GB/T 12241—12243—89安全阀SH 3518—2000阀门检验与管理规程API 598-1996阀门的检查与试验检修周期与内容1 检修周期1.1 阀门的检修周期，根据生产装置的特点、介质性质、腐蚀速度和运行周期由各企业自行确定。

1.2 安全阀的定期校验按SHS 01004—2004《压力容器维护检修规程》进行。

2 检修内容2.1 清洗、检查阀体和全部阀件。

2.2 更换、修复损坏阀件。

2.3 研磨密封面。

2.4 修复中法兰、端法兰密封面。

2.5 更换或添加填料，更换垫片。

检修与质量标准1 检修前的准备1.1 备齐有关技术资料。

1.2 备齐机具、量具和材料。

1.3 阀内介质清理干净，并符合安全规定。

2 一般规定2.1 阀门应挂牌，标明检修编号、工作压力、工作温度及介质。

2.2 如有方向和位置要求的拆卸的阀件应核对或打上标记。

2.3 全部阀件进行清洗和除垢。

2.4 非金属材料的密封面损坏后，应予更换。

2.5 密封面研磨的研具材料及磨料的选用参照附录A(参考件)、附录B(参考件)、和附录C(参考件)。

2.6 工作温度高于250℃的螺栓及垫片应涂防咬合剂。

2.7 铜垫安装前应做退火处理。

2.8 螺栓应安装整齐。

拧紧中法兰螺栓时，闸阀、截止阀应处于开启状态。

2.9 阀门每经过次修理，应在阀体上做出明显标记。

3 检修质量标准3.1 阀门铭牌完整，安全阀铅封无损。

3.2 阀门的铸件不得有裂纹、缩孔和夹渣等缺陷。

3.3 阀门的锻件加工面应无夹层、重皮、裂纹、斑疤等缺陷。

3.4 阀门的焊接件焊缝应无裂纹、夹渣、气孔、咬肉和成形不良等缺陷。

3.5 阀门螺栓应满扣，无松动。
