第一章给水排水管网系统概论1.1 给水排水系统的功能与组成定义：给水排水系统是为人们的生活、生产和消防提供用水和排除废水的设施的总称。

给水系统分类：生活用水、工业生产用水、市政消防用水排水系统分类：生活污水、工业废水、雨水给水排水系统的主要功能：水量保障——保障用户足够的水量或及时排除污(废)水；水质保障——保障供水水质或将符合排放标准的污(废)水排放水体；水压保障——提供适当的供水压力或尽可能利用重力排水。

给水排水子系统：水源取水系统、给水处理系统、给水管网系统、排水管网系统、废水处理系统、排放和重复利用系统。

1.2 给水排水系统工作原理1.2.1给水排水系统的流量关系清水池：用于调节给水处理水量与管网中用水量之差；调节池和均化池：用于调节排水管网流量和排水处理流量之差。

1.2.2 给水排水系统系统的水质关系三个水质标准⑴原水水质标准：必须符合国家生活饮用水水源水质标准；⑵给水水质标准：必须达到国家生活饮用水水质卫生标准；⑶排放水质标准：按照国家废水排放水质标准要求以及受纳水体的承受能力确定。

三个变化过程⑴给水处理：将原水水质净化或加入有益物质；⑵用户用水：水质收到不同程度污染；⑶废水处理：去除污染物质，使之达到排放水质标准。

1.2.3 给水排水系统系统的水压关系水在输送中的压力方式⑴全重力给水：当水源地势较高时，水流通过重力自流输水到水厂处理，然后又通过重力输水管和管网送至用户使用；⑵一级加压给水：输水过程中只有一次加压的过程，如水厂地势高，从水源到水厂采用一级提升，处理后依靠水厂的地势采用重力输水，或是水源地势高，直接用重力输水至水厂，处理后采用一级提升送至用户使用；⑶二级加压给水：水流在水源取水时经过第一级加压，提升到水厂进行处理，处理好的清水贮存于清水池中，清水经过第二级加压进入输水管和管网，供用户使用；⑷多级加压给水：有两种情形，一是长距离输水时需要多级加压提升；二是大型给水系统的用水区域很大，或用水区域为窄长型，一级加压供水不经济或前端管网水压偏高，应采用多级加压供水1.3 给水排水管网系统的功能与组成1.3.1 给水排水管网系统的功能与特点给水管网系统和排水管网系统均应具有以下功能：⑴水量输送：即实现一定水量的位置迁移，满足用水与排水的地点要求；⑵水量调节：即采用贮水措施解决供水、用水与排水的水量不平均问题；⑶水压调节：即采用加压和减压措施调节水的压力，满足水输送、使用和排放的能量要求。

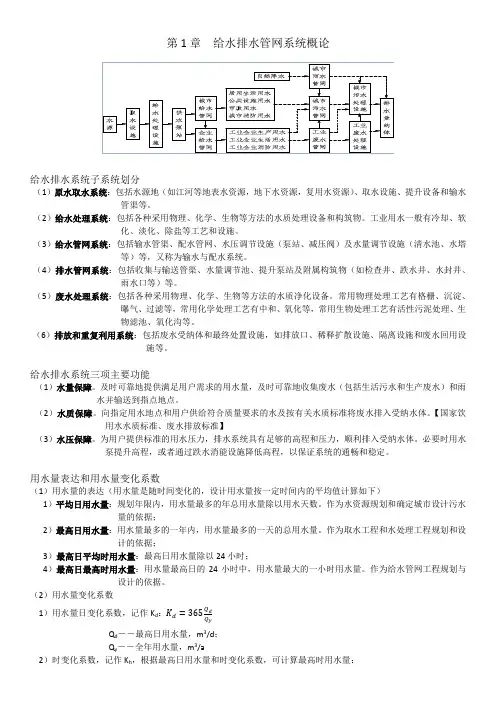

第1章给水排水管网系统概论给水排水系统子系统划分（1）原水取水系统：包括水源地（如江河等地表水资源，地下水资源，复用水资源）、取水设施、提升设备和输水管渠等。

（2）给水处理系统：包括各种采用物理、化学、生物等方法的水质处理设备和构筑物。

工业用水一般有冷却、软化、淡化、除盐等工艺和设施。

（3）给水管网系统：包括输水管渠、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔等）等，又称为输水与配水系统。

（4）排水管网系统：包括收集与输送管渠、水量调节池、提升泵站及附属构筑物（如检查井、跌水井、水封井、雨水口等）等。

（5）废水处理系统：包括各种采用物理、化学、生物等方法的水质净化设备。

常用物理处理工艺有格栅、沉淀、曝气、过滤等，常用化学处理工艺有中和、氧化等，常用生物处理工艺有活性污泥处理、生物滤池、氧化沟等。

（6）排放和重复利用系统：包括废水受纳体和最终处置设施，如排放口、稀释扩散设施、隔离设施和废水回用设施等。

给水排水系统三项主要功能（1）水量保障。

及时可靠地提供满足用户需求的用水量，及时可靠地收集废水（包括生活污水和生产废水）和雨水并输送到指点地点。

（2）水质保障。

向指定用水地点和用户供给符合质量要求的水及按有关水质标准将废水排入受纳水体。

【国家饮用水水质标准、废水排放标准】（3）水压保障。

为用户提供标准的用水压力，排水系统具有足够的高程和压力，顺利排入受纳水体。

必要时用水泵提升高程，或者通过跌水消能设施降低高程，以保证系统的通畅和稳定。

用水量表达和用水量变化系数（1）用水量的表达（用水量是随时间变化的，设计用水量按一定时间内的平均值计算如下）1）平均日用水量：规划年限内，用水量最多的年总用水量除以用水天数。

作为水资源规划和确定城市设计污水量的依据；2）最高日用水量：用水量最多的一年内，用水量最多的一天的总用水量。

作为取水工程和水处理工程规划和设计的依据；3）最高日平均时用水量：最高日用水量除以24小时；4）最高日最高时用水量：用水量最高日的24小时中，用水量最大的一小时用水量。

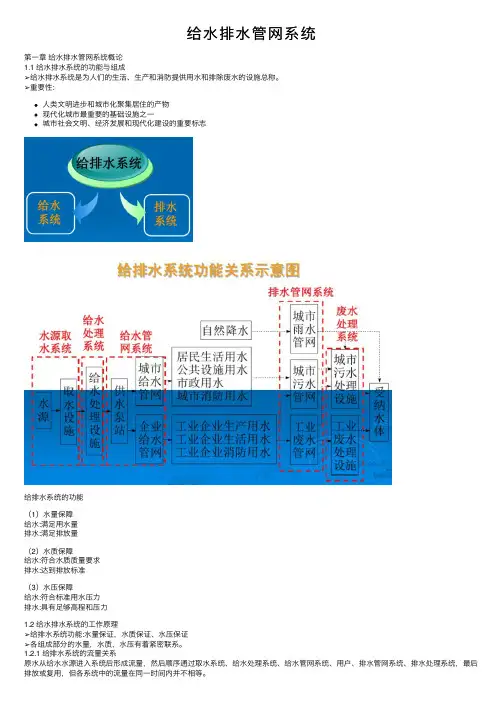

给⽔排⽔管⽹系统第⼀章给⽔排⽔管⽹系统概论1.1 给⽔排⽔系统的功能与组成➢给⽔排⽔系统是为⼈们的⽣活、⽣产和消防提供⽤⽔和排除废⽔的设施总称。

➢重要性:⼈类⽂明进步和城市化聚集居住的产物现代化城市最重要的基础设施之⼀城市社会⽂明、经济发展和现代化建设的重要标志给排⽔系统的功能（1）⽔量保障给⽔:满⾜⽤⽔量排⽔:满⾜排放量（2）⽔质保障给⽔:符合⽔质质量要求排⽔:达到排放标准（3）⽔压保障给⽔:符合标准⽤⽔压⼒排⽔:具有⾜够⾼程和压⼒1.2 给⽔排⽔系统的⼯作原理➢给排⽔系统功能:⽔量保证，⽔质保证、⽔压保证➢各组成部分的⽔量，⽔质，⽔压有着紧密联系。

1.2.1 给排⽔系统的流量关系原⽔从给⽔⽔源进⼊系统后形成流量，然后顺序通过取⽔系统、给⽔处理系统、给⽔管⽹系统、⽤户、排⽔管⽹系统、排⽔处理系统，最后排放或复⽤，但各系统中的流量在同⼀时间内并不相等。

给排⽔系统的流量关系1.2.2 给排⽔系统的⽔质关系⽔质标准：原⽔⽔质标准给⽔⽔质标准排放⽔质标准给排⽔系统的三个⽔质变化过程：⽔质变化：给⽔处理⽤户⽤⽔废⽔处理除此以外，由于管道材料的溶解、析出、结垢和微⽣物滋⽣等原因给⽔管⽹的⽔质也会发⽣变化。

1.2.3 给排⽔系统的⽔压关系给⽔系统中⽔的输送⽅式：全重⼒给⽔⼀级加压给⽔⼆级加压给⽔多级加压给⽔排⽔系统的输⽔⽅式：排⽔系统往往利⽤地形重⼒输⽔，只有当管道埋深太⼤时，采⽤排⽔泵站进⾏提升。

处理⼚所处地势较低时常采⽤重⼒流进⼊处理设施，但更多的情况下排⽔要经泵提升进处理设施，处理完后再次提升排放或复⽤。

1.3 给排⽔管⽹系统的功能与组成1.3.1 给排⽔管道系统的功能与特点给排⽔管道系统是给排⽔⼯程设施的重要组成部分，是由不同材料的管道和附属设施构成的输⽔⽹络。

根据其功能可以分为给⽔管道系统和排⽔管道系统。

给排⽔管道系统均应具有以下功能:➢⽔量输送:实现⼀定⽔量的位置迁移，满⾜⽤⽔与排⽔的地点要求;➢⽔量调节:采⽤储⽔措施解决供⽔、⽤⽔与排⽔的⽔量不平衡问题;➢⽔压调节:采⽤加压和减压调节措施调节的压⼒，满⾜⽔输送、使⽤和排放的能量要求。

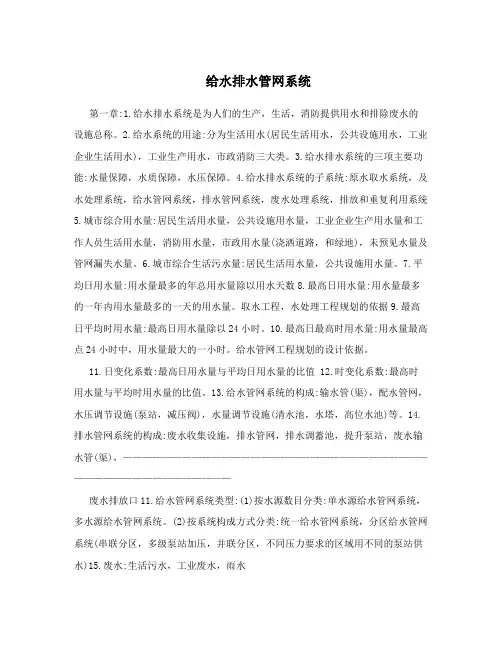

给水排水管网系统第一章:1.给水排水系统是为人们的生产，生活，消防提供用水和排除废水的设施总称。

2.给水系统的用途:分为生活用水(居民生活用水，公共设施用水，工业企业生活用水)，工业生产用水，市政消防三大类。

3.给水排水系统的三项主要功能:水量保障，水质保障，水压保障。

4.给水排水系统的子系统:原水取水系统，及水处理系统，给水管网系统，排水管网系统，废水处理系统，排放和重复利用系统5.城市综合用水量:居民生活用水量，公共设施用水量，工业企业生产用水量和工作人员生活用水量，消防用水量，市政用水量(浇洒道路，和绿地)，未预见水量及管网漏失水量。

6.城市综合生活污水量:居民生活用水量，公共设施用水量。

7.平均日用水量:用水量最多的年总用水量除以用水天数8.最高日用水量:用水量最多的一年内用水量最多的一天的用水量。

取水工程，水处理工程规划的依据9.最高日平均时用水量:最高日用水量除以24小时。

10.最高日最高时用水量:用水量最高点24小时中，用水量最大的一小时。

给水管网工程规划的设计依据。

11.日变化系数:最高日用水量与平均日用水量的比值 12.时变化系数:最高时用水量与平均时用水量的比值。

13.给水管网系统的构成:输水管(渠)，配水管网，水压调节设施(泵站，减压阀)，水量调节设施(清水池，水塔，高位水池)等。

14.排水管网系统的构成:废水收集设施，排水管网，排水调蓄池，提升泵站，废水输水管(渠)，———————————————————————————————————————————————废水排放口11.给水管网系统类型:(1)按水源数目分类:单水源给水管网系统，多水源给水管网系统。

(2)按系统构成方式分类:统一给水管网系统，分区给水管网系统(串联分区，多级泵站加压，并联分区，不同压力要求的区域用不同的泵站供水)15.废水:生活污水，工业废水，雨水16.排水管网系统的体制:(1)合流制排水系统:1)直排式合流制:将生活污水，工业废水，雨水混合在同一管道系统内排放的排水系统，受纳水体遭受严重污染。

第一章第一节1·给水的用途通常分为生活用水、工业生产用水和市政消防用水2·废水可分为生活污水、工业废水和雨水3·给水排水系统应具备三项主要功能：1.水量保障2.水质保障3.水压保障4·给水排水系统可划分为以下子系统；1.原水取水系统2.给水处理系统3.给谁管网系统4.排水管网系统5.废水处理系统6.排放和重复利用系统第二节5·城市用水量6类：1.居民生活用水量2.公共设施用水量3.工业企业生产用水量和工作人员生活或用水量 4.消防用水量 5.市政用水量 6.未预见用水量及给水管网漏失水量用水量6·(简答)用水量方式表达：1.平均日用水量：规划年限里，用水量最多的年总用水量除以用水天数。

该值一般作为水资源规划和确定城市设计污水量的依据2.最高日用水量：用水量最多的一年内，用水量最多的一天的总用水量。

该值一般作为取水工程和水处理工程规划和设计的依据3.最高日平均时用水量：最高日用水量除以24小时，得到的最高日小时平均用水量4.最高日最高时用水量；用水量最高日的24小时中，用水量最大的一小时用水量。

该值一般作为给水管网工程规划与设计的依据7·用水量变化系数日变化系数：最高日用水量与平均日用水量的比值Kd=365Qd/QyQd:最高日用水量Qy：全年用水量时变化系数：用水量与平均时用水量的比值Kh=24Qh/QdQh：最高时用水量第三节8·水头：水的机械能有位能、压能和动能三种形式，位能与压能之和称为测压管水头，工程上又称压力水头，简称水头水头+动能=机械能（势能压能）（给水系统以压力输水为主，排水以重力输水为主）9·水在输送中的压力方式有：1.全重力给水2.一级加压给水3.二级加压给水（最常用）4.多级加压给水（二级为最常用方式）第四节10·给水管网系统承担供水的输送、分配、压力调节（加压、减压）和水量调节任务，起到保障用户用水的作用·排水管网承担污废水收集、输送、高程或压力调节和水量调节任务，起到防止环境污染和防治洪涝灾害的作用·给水管网系统和排水管网系统均应具有以下功能：1.水量输送：实现一定水量的位置迁移，满足用水与排水的地点要求2.水量调节：采用贮水措施解决供水、用水与排水的水量不平均问题3.水压调节：采用加压与减压措施调节水的压力，满足水输送、使用和排放的能量要求11·给水管网系统一般由输水管、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔、高位水池）等构成·输水管(渠)：是指在较长距离内输送水量的管道或渠道，输水管一般不沿线向外供水。
