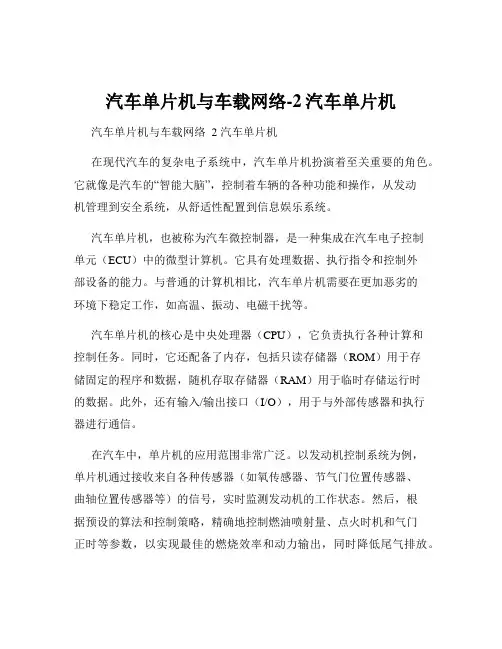

汽车单片机与车载网络-2汽车单片机汽车单片机与车载网络 2 汽车单片机在现代汽车的复杂电子系统中，汽车单片机扮演着至关重要的角色。
它就像是汽车的“智能大脑”，控制着车辆的各种功能和操作，从发动机管理到安全系统，从舒适性配置到信息娱乐系统。
汽车单片机，也被称为汽车微控制器，是一种集成在汽车电子控制单元（ECU）中的微型计算机。
它具有处理数据、执行指令和控制外部设备的能力。
与普通的计算机相比，汽车单片机需要在更加恶劣的环境下稳定工作，如高温、振动、电磁干扰等。
汽车单片机的核心是中央处理器（CPU），它负责执行各种计算和控制任务。
同时，它还配备了内存，包括只读存储器（ROM）用于存储固定的程序和数据，随机存取存储器（RAM）用于临时存储运行时的数据。
此外，还有输入/输出接口（I/O），用于与外部传感器和执行器进行通信。
在汽车中，单片机的应用范围非常广泛。
以发动机控制系统为例，单片机通过接收来自各种传感器（如氧传感器、节气门位置传感器、曲轴位置传感器等）的信号，实时监测发动机的工作状态。
然后，根据预设的算法和控制策略，精确地控制燃油喷射量、点火时机和气门正时等参数，以实现最佳的燃烧效率和动力输出，同时降低尾气排放。
在制动系统中，单片机同样发挥着关键作用。
例如，防抱死制动系统（ABS）就是依靠单片机来控制制动压力的调节。
当车轮即将抱死时，单片机迅速响应，通过控制制动阀的开闭，使车轮在制动过程中保持转动，从而提高制动效果和车辆的稳定性。
除了动力系统和制动系统，汽车单片机还在车身电子、底盘控制、安全气囊系统、空调系统等方面有着重要的应用。
在车身电子方面，它可以控制车窗升降、门锁开关、灯光照明等功能；在底盘控制方面，它参与悬挂系统的调节、转向助力的控制等；在安全气囊系统中，单片机能够准确判断碰撞的强度和类型，并在必要时迅速触发安全气囊的弹出；在空调系统中，它可以根据车内温度和设定的温度值，自动调节压缩机的工作状态和风量大小。
教案（详案）学年第2 学期课程名称：汽车单片机与车载网络技术课程代码：适用专业：教师姓名：所属系部：职称：课时：64（理论：48+实践：16）使用教材：教学单元教案授课日期：_________ 第__1__周（2）硬件连线把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上（3）程序框图教研室主任签字:教学单元教案授课日期：_________ 第__2___周（2）硬件连线把“单片机系统”区域中的P1.0－P1.3用导线连接到“八路发光二极管指示模块”区域中的L1－L4端口上；把“单片机系统”区域中的P1.4－P1.7用导线连接到“四路拨动开关”区域中的K1－K4端口上；（3）程序框图教研室主任签字:教学单元教案授课日期：_________ 第3__周主题任务三广告灯的左移右移序号课时4教学手段多媒体、仿真教学方法任务驱动法、讲授法、问答法、讨论法教学课型□理论□实训☑一体化□（其它）教学目标掌握端口控制方法及广告灯程序的编写方法教学重点循环移位指令的运用教学难点广告灯的左移右移程序的编写教学过程设计备注一、【课程导入---教师介绍】实验内容：做单一灯的左移右移，硬件电路如图所示，八个发光二极管L1－L8分别接在单片机的P1.0－P1.7接口上，输出“0”时，发光二极管亮，开始时P1.0→P1.1→P1.2→P1.3→┅→P1.7→P1.6→┅→P1.0亮，重复循环。
二、【任务驱动---学生讨论】学生分组讨论，制定工作计划，教师从旁指导。
三、【例函呈现---教师精讲】实验步骤：（1）实验原理图（4）程序框图四、【课堂演练---学生练习】1.教师布置课堂演练任务；2.学生分小组完成。
五、【课程小结---教师点睛】教师点评学生完成情况。
作业布置循环移位指令的运用教学反思教研室主任签字:教学单元教案授课日期：_________ 第_4__周主题任务四报警产生器序号课时4教学手段多媒体、仿真教学方法任务驱动法、讲授法、问答法、讨论法教学课型□理论□实训□一体化□（其它）教学目标掌握单片机音频信号产生的方法及程序的编写方法教学重点单片机音频信号产生的方法教学难点单片机音频信号周期与频率的计算教学过程设计备注一、【课程导入---教师介绍】实验内容：用P1.0输出1KHz和500Hz的音频信号驱动扬声器，作报警信号，要求1KHz信号响100ms，500Hz信号响200ms,交替进行，P1.7接一开关进行控制，当开关合上响报警信号，当开关断开告警信号停止，编出程序。
