现代印刷业通常包含印前、印刷、印后三个加工工序，其中印后加工通常分为书刊报纸加工和包装加工，而折页机是伴随现代印刷行业产生的现代印后加工设备，主要用于设计范围内各种不同尺寸和厚度纸张的折叠，适用于快速印刷中心、印刷生产企业、公函文件、商务信函的大批量折页。
本文主要探讨办公折页工艺，以对短版印刷或数字印刷或个性化印刷的印后加工具有一定的指导意义。
一、折页机分类折页机（也可以叫做折纸机）按功能分办公用折页机、专业用折页机和商务用折页机。
办公用折页机广泛应用在银行、信访办、调查公司及投递信件较多的公司单位等。
办公用折页机具有操作简便、自动化程度高的特点，主要用于邮政信函、产品说明书、公文信函、商务信函的大批量折叠。
办公用折页机主要以Z E 系列自动折纸机、R D 系列自动折页机等为代表。
Z E 系列自动折纸机是开发的小型台式折纸机（折页尺寸为50m m ×70m m 至310m m ×700m m ，纸张克重20～125g ），适用于纸张多种方式的折叠，结构合理，采用大胶轮送纸，分张准确、性能稳定、操作方便、效率高，价格在3000元左右，如图1（a ）所示。
R D 系列自动折页机（折页尺寸为128m m ×182m m 至297m m ×432m m ，纸张克重45～135g ）可自动识别纸张的大小并进行折页方式选择，为了让折页更加准确，还设置了微调开关。
每分钟100张的折页速度，确保高效的折页工作。
不但具备简单的操作界面，而且对于不同的纸质和不同的重量还具备自动进纸压力调节功能，可满足进行不同纸张和纸质的折页要求，价格在7000元左右，如图1（b ）所示。
（a ）Z E 系列自动折纸机五、总结随着手机和P h o t o s h o p 的普及使用，通过以上步骤，每一个人在家里都可以方便的制作证件照，因此，无论是不是专业的人士都可以轻松地操作这种制作证件照的方法。
书山有路勤为径；学海无涯苦作舟

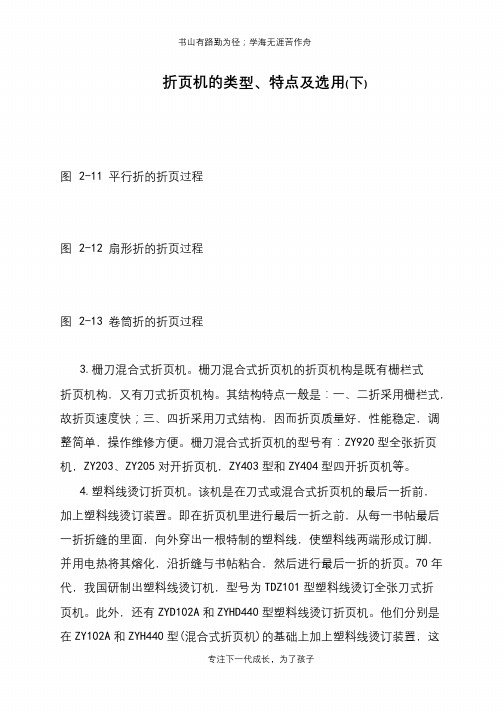

折页机的类型、特点及选用(下)
图2-11 平行折的折页过程
图2-12 扇形折的折页过程
图2-13 卷筒折的折页过程
3.栅刀混合式折页机。
栅刀混合式折页机的折页机构是既有栅栏式
折页机构，又有刀式折页机构。
其结构特点一般是：一、二折采用栅栏式，故折页速度快；三、四折采用刀式结构，因而折页质量好，性能稳定，调
整简单，操作维修方便。
栅刀混合式折页机的型号有：ZY920型全张折页机，ZY203、ZY205对开折页机，ZY403型和ZY404型四开折页机等。
4.塑料线烫订折页机。
该机是在刀式或混合式折页机的最后一折前，
加上塑料线烫订装置。
即在折页机里进行最后一折之前，从每一书帖最后
一折折缝的里面，向外穿出一根特制的塑料线，使塑料线两端形成订脚，
并用电热将其熔化，沿折缝与书帖粘合，然后进行最后一折的折页。
70年代，我国研制出塑料线烫订机，型号为TDZ101型塑料线烫订全张刀式折
页机。
此外，还有ZYD102A和ZYHD440型塑料线烫订折页机。
他们分别是在ZY102A和ZYH440型(混合式折页机)的基础上加上塑料线烫订装置，这
专注下一代成长，为了孩子。
折页机工作原理1 折页机的概述折页机也叫折页器，是一种可以将纸张按照一定规律，迅速、准确地折叠成所需形状的专用机器。
一般在印刷、装订、制造纸质品的领域得到广泛应用。
如果没有了折页机，那么现代印刷、图文制作或出版等文件作业不但效率低，而且耗时耗力，同时易出现操作失误、缩短生产周期。
因此折页机的使用是非常必要的。
2 折页机的结构及工作原理折页机主要由进纸单元，跳式递送单元，折页单元，压纸单元和出纸单元等五大单元组成。
进纸单元负责将纸张输送到下一单元的压纸单元，整个装置是通过进纸轮和进纸皮带服务。
跳式递送单元是将每层叠合好纸张送到折页单元的组成部分。
折页单元将（多）纸张折叠成多重后，再运输到下一单元的压纸单元。
压纸单元通过每对压纸轮将纸张压实扫描，去除折痕并放入出纸单元的单元。
出纸单元为整个装置提供送料机构，同时将已折叠好的纸张收集起来。
折页机主要经过以下的折叠方式进行折叠：1.交叉折叠2.过折叠3.连续折叠4.平面张开型折叠5.门型折叠3 折页机的核心零部件1.电控系统：负责整个装置的各种操作，如纸张的收发、分层，以及机器的运转速度、行程等等。
2.主机装置：主要是折页机的核心，折页机所完成的折叠工作基于其设备，折页机的工作效率也取决于主机装置的品质。
3.纸张输送装置：通过配备固定格式的纸张输送装置，对于温度、湿度的分水岭不再有高的要求。
4.折叠轮：实现折叠纸张的零部件，不同的折叠方式需要不同类型的折叠轮。
5.压纸轮：由与折叠轮相配套，有力地折叠纸张使其更整齐、舒展。
4 折页机的注意事项1. 操作前，一定要进入操作流程细节，对可能出现的具体问题有所了解，对此要有一个应对计划。
2. 运行过程中，一定要注意保证安全。
在运行中，要注意纸张的存放和收集，并定期对机器进行维修保养。
3. 停机后，一定要正确调整纸张方向，保持设备干净。
5 小结折页机的工作原理是将纸张按照一定规律、迅速、准确地折叠成所需形状的专用机器。
(完整word版)折页机技术要求折页机技术要求1. 引言折页机是一种能够将纸张按照规定的方式进行折叠的机器设备。
本文档旨在定义折页机的技术要求，以确保机器的稳定性、可靠性和高效性。
2. 设备规格- 折页机的整体尺寸应适中，方便操作和布放。
- 要求具备多种纸张大小的支持，包括但不限于A4、A5等常用尺寸。
- 设备应具备可调节的折叠速度，以适应不同工作需求。
3. 折页方式- 可支持多种折页方式，如折叠成折面状、Z折状等。
- 要求折叠结果准确、精确，无纸张歪斜或失误折叠的情况发生。
4. 运行稳定性- 设备应具备稳定的运行性能，能够在长时间工作中保持正常运行且不产生异常。
- 折叠过程中要求没有卡纸、堵塞的情况发生，保证纸张的顺畅折叠。
- 要求机器具备过载保护功能，当出现异常情况时能自动停机以保护设备。
5. 操作界面- 设备操作界面应简洁、直观，方便操作人员使用。
- 要求具备报警和故障提示功能，以便及时发现并解决操作中的问题。
6. 安全性能- 设备应具备良好的安全性能，避免操作人员在使用过程中受到伤害。
- 要求具备紧急停机按钮，以在紧急情况下迅速停止设备运行。
- 要求机器外壳具备防尘、防水和防火功能，提高设备的安全性和使用寿命。
7. 维护和服务- 设备要求易于维护，便于操作人员进行日常保养和维修。
- 要求提供售后服务和相关技术支持，确保设备的正常运行。
8. 环境要求- 设备应在正常环境温度范围内运行，适应不同的工作环境。
- 要求具备低噪音操作，减少对工作环境和人员的干扰。
以上是本文档中折页机的技术要求。
通过遵循这些要求，我们将能够选择到稳定、高效和可靠的折页机设备，提高工作效率，满足用户需求。
折页机的类型及选用一、折页机的类型折页机时把大幅印张按一定规格要求折叠成帖的机器，根据折页机折页机构的不同，折页机可分为刀式折页机、栅栏式折页机、栅刀混合式折页机和塑料线烫订折页机，除此之外，在卷筒纸轮印刷机上还装有配套专用折页机构1、刀式折页机：刀式折页机的折页机构是利用折刀将印张压入相对旋转的一对折页辊中间，再由折页辊送出，完成一次折页过程，常用的刀式折页机有ZY102型、ZY104型全张自动刀式折页机，ZY202型对开刀式折页机。
各种型号刀式折页机的工作原理基本相同，折页机在工作时，首先由输纸装置将印张分离，由传送带带着纸张向前运动，当纸张进行纵向和横向定位后，折刀向下运动，将纸张压入相对旋转的折页辊之间的缝隙中，由折页辊送出，完成第一折，经过切断，打孔后的一折书帖由传送带到第二折位置，而后再送到第三、第四折页位置，完成二、三、四折的工作，根据需要使不同的折页机构及相应的收贴装置工作，就可得到折法、折数和幅面不同的书帖。
2、栅栏式折页机：栅栏式折页机的折页机构是利用折页栅栏与相对旋转的折页辊和挡板相互配合完成折页工作的，栅式折页机只有对开、四开两个品种，常用的是ZY201型对开高速折页机，根据折页的不同要求，改变栅栏式折页机折页装置的数量和彼此位置的相互配合，可以折叠出不同折页方式的书帖。
3、栅刀混合式折页机：栅刀混合式折页机的折页机构是既有栅栏式折页机构，又有刀式折页机构，其结构特点一般是:一、二折采用栅栏式，故折页速度快，三、四折采用刀式结构，因而折页质量好，性能稳定，调整简单，操作维修方便，栅刀混合式折页机的型号有：ZY920型全张折页机，ZY203、ZY205对开折页机，ZY403型和ZY404型四开折页机等。
4、塑料线烫订折页机：该机是在刀式和混合式折页机的最后一折前，加上熟料线烫订装置，即在折页机里进行最后一折之前，从每一书帖最后一折折缝里面，向外传出一根特制的塑料线，使塑料线两端形成订脚，并用电热将其熔化，沿折缝与书帖粘合，然后进行最后的一折的折页，70年代，我国研制出塑料线烫订机，型号为TDZ101型塑料线烫订全张刀式折页机，此外，还有ZYD102A和ZYHD440型塑料线烫订折页机，他们分别是在ZY102A和ZYH440型（混合式折页机）的基础上加上塑料线烫订装置，这两种机型即能做烫订折页又能作普通折页二、折页机的特点及选用在我国的书刊印刷企业中，目前采用的折页设备主要有刀式、栅栏式和栅刀混合式折页机，由于其机构和技术性能的不同，因而使用范围也不一样。
折页印刷详解折页在日常的印品中必不可缺。
它承担了太重要的角色。
折页是随手可得的宣传单张，折页是推广展示的迷你画册，折页在企业产品的运营推广中必不可少。
作为电子商务印刷企业，印功夫印刷的折页也不在少数。
关于折页印刷的原理以及技巧，小印在此给大家分享一下。
1、冲击式折页印刷原理借助于纵折三角板，沿纸张的纵向获得第一折，活动折刀伸出折页滚筒冲折纸张，将纸张推至两个连续旋转的折辊4之间，将所折页帖压实，并传送到收帖花滚筒。
按此原理进行折页的折页装置称为冲击式折页机。
冲击式折页机结构简单，适于高速印刷，但折页精度稍低。
2、滚折式折页印刷原理已经断切待折的纸张在折页滚筒2和输出滚筒1上，由挑针4挑住转动，在对滚滚筒的连心线上，弹性折刀5将纸张3顶入滚筒2的空档中，夹板6和7沿折线将其夹紧，并由滚筒2带走，折刀从折缝中退出。
利用一个滚筒的折刀和另一个滚筒的夹板在相对滚动中完成折页的装置称为滚筒式折页机。
滚动式折页机折页精度较高，速度快，一般用在卷筒纸书刊轮转印刷机上。
根据所完成的折页次数，折帖的类型，采用不同数目的折页滚筒和折页方案。
3、刀式折页印刷原理刀式折页是采用折刀1将纸张4压入两个相对旋转的折页辊2之间，再由折页辊送出，完成一次折页过程。
完成折页后的纸张被传送带带走，进入第二折，第三折。
刀式折页具有较高的精度，书帖折缝压的实，由于折刀的运动惯性，折页速度较慢。
4、栅栏式折页印刷原理由输页装置送出的印张4，经过两个旋转的折页辊2，输送到折页栅栏里，撞到栅栏档板5时，印张便被迫弯曲成对半形折入折页辊3中间，完成第一折折页，然后将折过一折的书帖到下一个折页栅栏里，用同样的方法进行第二、第三折。
最后被送到收纸台，完成一个书贴的折叠工作。
上面为大家分享了4种折页印刷的原理以及技巧。
大家喜欢的话，不妨点一下的分享，将继续跟大家分享名片印刷、名片设计等各类印品印刷设计文章，给大家带来第一手的印刷资讯哦。
书山有路勤为径；学海无涯苦作舟

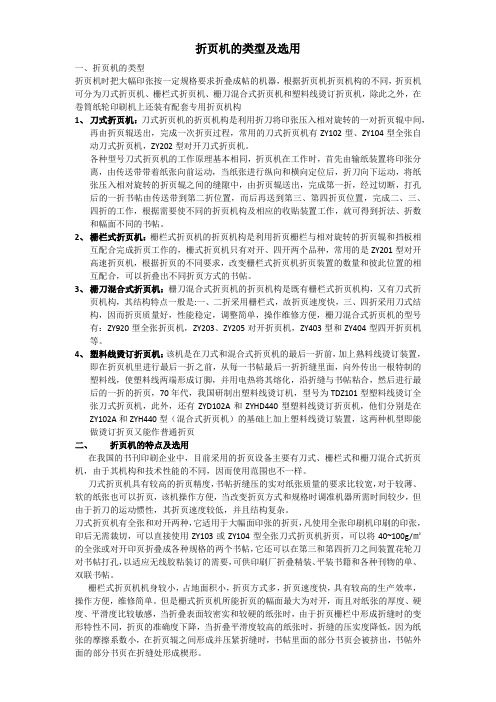

折页机的类型及选用
一、折页机的类型
折页机是把大幅印张按一定规格要求折叠成帖的机器。
根据折页机折
页机构的不同，折页机可分为刀式折页机、栅栏式折页机、栅刀混合式折页机和塑料线烫订折页机。
除此之外，在卷筒纸轮转印刷机上还装有配套专用的折页机构。
1.刀式折页机。
刀式折页机的折页机构是利用折刀将印张压入相对旋
转的一对折页辊中间，再由折页辊送出，完成一次折页过程。
常用的刀式折页机有ZY102型、ZY104型全张自动刀式折页机，ZY202型对开刀式折页机。
各种型号刀式折页机的工作原理基本相同。
折页机在工作时，首先由
输纸装置将印张2分离，由传送带4带着纸张向前运动；当纸张进行纵向和横向定位后，折刀1向下运动，将纸张压入相对旋转的折页辊3之间的缝隙中，由折页辊送出，完成第一折。
经过切断，打孔后的一折书帖由传送带送到第二折位置，而后再送到第三、第四折页位置，完成二、三、四折的工作。
根据需要使不同的折页机构及相应的收帖装置工作，就可得到折法、折数和幅面不同的书帖。
2.栅栏式折页机。
栅栏式折页机的折页机构是利用折页栅栏与相对旋
转的折页辊和挡板相到配合完成折页工作的。
栅式折页机只有对开、4开两个品种，常用的是ZY201型对开高速折页机。
根据折页的不同要求，改变栅栏式折页机折页装置的数量和彼此位置的相互配合，可以折叠出不同折页方式的书帖。
3.栅刀混合式折页机。
栅刀混合式折页机的折页机构是既有栅栏式折
专注下一代成长，为了孩子。
mbo折页机折法-概述说明以及解释1.引言1.1 概述MBO折页机作为一种先进的印刷折页设备，在印刷行业发挥着重要的作用。
它通过将印刷品按照特定的方式折叠，使得纸张能够被有效地组织和处理，从而实现印刷品质量的提高和生产效率的提升。
MBO折页机的工作原理基于先进的自动化技术和精密的机械设计。
它具有多种折页方式和折叠模式，可以根据需要对不同类型的印刷品进行折叠操作。
通过电脑控制，操作人员可以轻松设置所需的折叠参数，从而实现高效的折页工作。
在实际操作中，MBO折页机能够快速准确地完成折页任务。
使用者只需将印刷品送入机器，设定好相应的折叠方式和参数，便可实现自动化的折叠过程。
此外，MBO折页机还具有折叠质量高、操作简单等优点，可以大大提高印刷企业的工作效率和产品质量。
MBO折页机在印刷行业具有广泛的应用前景。
它不仅可以用于各种纸质印刷品的折叠，如手册、宣传册、杂志等，还可以用于特殊材料的折叠，如塑料薄膜、铝箔等。
随着印刷技术的不断发展和需求的不断变化，MBO折页机将进一步完善和优化，为印刷行业带来更多创新和便利。
综上所述，MBO折页机作为一种先进的印刷折页设备，具有重要的作用和广阔的应用前景。
它通过自动化和精密化的设计，实现了高效、准确、稳定的折页操作，为印刷企业提供了新的发展机遇。
随着科技的进步和市场的需求，相信MBO折页机在未来将继续发挥重要作用，为印刷行业带来更多的技术革新和发展机会。
1.2 文章结构文章结构部分的内容：文章的结构是指文章整体的逻辑顺序和组织形式。
一个好的结构可以使文章更加清晰、有条理，并帮助读者更好地理解和掌握文章的内容。
本文将按照以下结构进行叙述：1. 引言：本部分将概述本文将要讨论的主题——MBO折页机折法，并介绍文章的结构。
2. 正文：正文部分是文章的核心内容，将对MBO折页机的工作原理和折法进行详细阐述。
2.1 MBO折页机的工作原理：本部分将介绍MBO折页机的基本原理和工作流程。
书山有路勤为径；学海无涯苦作舟
折页机结构性能分析
我国折页机制造业从20世纪50年代发展至今，取得了辉煌的成就，50～70年代，我国主要生产刀式折页机，代表产品有ZY615对开刀式折页机和ZY1010全开刀式折页机，折页速度和折页质量不是很高；90年代初期，进入二次开发阶段；90年代中期，进入到自主开发时期；今天，折页机从最初的刀式折页机发展到栅刀混合式、全栅栏式等类型，折页功能不断完善，平行折、交叉折、风琴折、单联折、32开双联折等，数不胜数，折页速度、折页质量不断提高，机械刀折页机速度发展到150m/min，电控刀折页机速度已经达180～300 m/min。
一、折页结构分析
折页机从构造上可分为刀式折页机、栅栏式折页机和栅刀混合式折
页机，因栅刀混合式折页机同时具备刀式折页机和栅栏式折页机的结构，故以此种机型为例介绍一下折页机的基本结构及性能。
栅刀混合式折页机主要由输纸机构、栅栏折页机构、折刀折页机构、
收纸机构和电气控制系统组成。
1、输纸机构
输纸机构主要分为平张纸堆输纸装置和连续式输纸装置两种。
专注下一代成长，为了孩子。
书山有路勤为径；学海无涯苦作舟

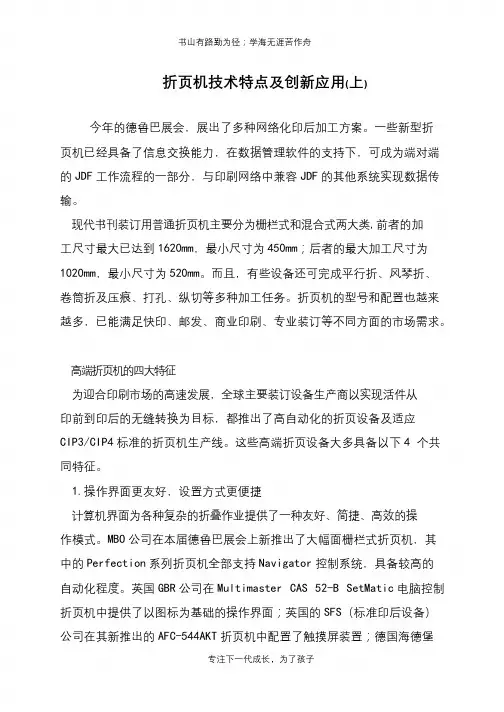

折页机技术特点及创新应用(上)
今年的德鲁巴展会，展出了多种网络化印后加工方案。
一些新型折
页机已经具备了信息交换能力，在数据管理软件的支持下，可成为端对端
的JDF工作流程的一部分，与印刷网络中兼容JDF的其他系统实现数据传输。
现代书刊装订用普通折页机主要分为栅栏式和混合式两大类,前者的加
工尺寸最大已达到1620mm，最小尺寸为450mm；后者的最大加工尺寸为1020mm，最小尺寸为520mm。
而且，有些设备还可完成平行折、风琴折、卷筒折及压痕、打孔、纵切等多种加工任务。
折页机的型号和配置也越来
越多，已能满足快印、邮发、商业印刷、专业装订等不同方面的市场需求。
高端折页机的四大特征
为迎合印刷市场的高速发展，全球主要装订设备生产商以实现活件从
印前到印后的无缝转换为目标，都推出了高自动化的折页设备及适应
CIP3/CIP4标准的折页机生产线。
这些高端折页设备大多具备以下4个共
同特征。
1.操作界面更友好，设置方式更便捷
计算机界面为各种复杂的折叠作业提供了一种友好、简捷、高效的操
作模式。
MBO公司在本届德鲁巴展会上新推出了大幅面栅栏式折页机，其中的Perfection系列折页机全部支持Navigator控制系统，具备较高的
自动化程度。
英国GBR公司在Multimaster CAS 52-B SetMatic电脑控制折页机中提供了以图标为基础的操作界面；英国的SFS（标准印后设备）
公司在其新推出的AFC-544AKT折页机中配置了触摸屏装置；德国海德堡
专注下一代成长，为了孩子。
写关于折页机堆积机的请购报告请购报告：关于折页机堆积机一、引言折页机堆积机是一种用于折叠纸张并堆叠的设备，广泛应用于印刷、包装、纸品加工等行业。
本请购报告旨在对折页机堆积机的性能、特点、优势以及购买建议进行分析和评价，为公司选购折页机堆积机提供参考。
二、性能与特点1. 折页机堆积机采用先进的自动化技术，能够实现高速折页和自动堆叠，大大提高了生产效率。
2. 设备具备多种折叠方式和堆叠模式的选择，可根据不同纸张规格和折叠要求进行调整，灵活性强。
3. 折页机堆积机具有良好的折页质量控制能力，能够保证折叠纸张的平整度和准确度，提升产品质量。
4. 设备操作简单，用户界面友好，操作人员只需进行简单的设置和监控即可，无需过多专业知识。
5. 设备具备良好的稳定性和可靠性，故障率低，维护成本较低。
6. 折页机堆积机的结构紧凑，占地面积小，适用于不同规模的生产车间。
三、优势分析1. 提高生产效率：折页机堆积机能够实现高速折页和自动堆叠，大大减少了人工操作时间，提高了生产效率。
2. 提升产品质量：设备具备良好的折页质量控制能力，保证了折叠纸张的平整度和准确度，提升了产品质量。
3. 灵活多样的折叠方式和堆叠模式：折页机堆积机可根据不同纸张规格和折叠要求进行调整，灵活性高，能够满足不同客户的需求。
4. 操作简单方便：设备操作简单，用户界面友好，操作人员只需进行简单的设置和监控即可，无需过多专业知识。
5. 低维护成本：折页机堆积机具有良好的稳定性和可靠性，故障率低，维护成本较低，能够减少生产线的停机时间和维修费用。
四、购买建议1. 根据实际生产需求选择合适的型号和规格，考虑纸张尺寸、折叠方式和堆叠模式等因素。
2. 选择具备良好售后服务和技术支持的厂家，以确保设备的正常运行和及时维修。
3. 考虑设备的价格性价比，综合考虑设备的性能、质量、售后服务和价格等因素，选择最适合企业的折页机堆积机。
4. 购买前可以参考其他企业的使用情况和评价，了解设备的实际效果和性能表现。
折页机折页机是伴随现代印刷行业产生的现代印刷设备，现代印刷厂通常包含印前，印刷，印后三个加工工序，主要承载媒介为纸质，由于包装印刷的兴起，在其他材质媒介上，如塑料，织物，皮革，金属表面等等也在兴起，但主要载体仍旧以纸张占绝对统治地位。
印刷工业加工通常分为书刊报纸加工和包装加工，折页机则是书刊，报纸加工的主要印后设备之一。
背景上世纪50年代中期，在大搞技术革新的运动中，一些印刷厂就制造出了折页机，开创了我国制造折页机的先河。
1968年2月，国家计委和第一机械工业部等单位联合召开“《毛主席著作》印刷机械规划会议”，会议决定扩建湖南新邵印刷机械厂(湖南新邵印刷机器有限公司的前身)，定点专业生产折页机。
直到80年代中期，ZYl01、ZYl02全张和ZY201对开刀式折页机一直是折页机的主导产品。
为了解决印装不平衡的矛盾，国家“七五”计划决定由湖南新邵印刷机械厂引进国外先进折页机样机和技术，自主开发高速折页机。
80年代中后期，该厂先后研制出ZYH660混合式高速折页机和ZYH490电控刀高速折页机。
90年代以后是我国折页机发展的黄金时代。
上海北人力顺印刷机器有限公司等数家厂商也加入了折页机的研究和制造行列。
国产高速折页机主要由纸张分离系统、送纸系统、弯曲平行折页系统、垂直折刀折页系统、机架、传动系统、电气控制系统和收帖系统等组成。
虽说我们的祖先很早以前就发明了印刷术，但时至今日我国的印刷技术水平却显得比较落后，目前国产先进折页机仅达到了上个世纪90年代国际先进水平。
目前，印刷企业订单出现多品种、小批量、交货时间短的发展趋势。
这种趋势将开机的准备时间和机器频繁设置时间在总生产时间占用比例上变得越来越高，而实际生产时间则相对减少，在激烈的市场竞争中，这就意味着印后加工企业必须在更短的时间内生产出更多的产品，才能获得更多的利润。
因此，优化生产过程和整合操作程序更加可靠地生产了每一份产品，对印后设备生产商提出了更新、更高的要求。
书山有路勤为径；学海无涯苦作舟
折页机的类型、特点及选用(上)
一、折页机的类型
折页机是把大幅印张按一定规格要求折叠成帖的机器。
根据折页机
折页机构的不同，折页机可分为刀式折页机、栅栏式折页机、栅刀混合式
折页机和塑料线烫订折页机。
除此之外，在卷筒纸轮转印刷机上还装有配
套专用的折页机构。
1.刀式折页机。
刀式折页机的折页机构是利用折刀将印张压入相对
旋转的一对折页辊中间，再由折页辊送出，完成一次折页过程。
常用的刀
式折页机有ZY102型、ZY104型全张自动刀式折页机，ZY202型对开刀式折页机。
各种型号刀式折页机的工作原理基本相同，如图2-8所示。
折页机
在工作时，首先由输纸装置将印张2分离，由传送带4带着纸张向前运动；当纸张进行纵向和横向定位后，折刀1向下运动，将纸张压入相对旋转的
折页辊3之间的缝隙中，由折页辊送出，完成第一折。
经过切断，打孔后
的一折书帖由传送带送到第二折位置，而后再送到第三、第四折页位置，
完成二、三、四折的工作。
根据需要使不同的折页机构及相应的收帖装置
工作，就可得到折法、折数和幅面不同的书帖。
2.栅栏式折页机。
栅栏式折页机的折页机构是利用折页栅栏与相对
旋转的折页辊和挡板相到配合完成折页工作的。
栅式折页机只有对开、4
开两个品种，常用的是ZY201型对开高速折页机。
根据折页的不同要求，
改变栅栏式折页机折页装置的数量和彼此位置的相互配合，可以折叠出不
同折页方式的书帖，如图2-9～2-13各图所示。
专注下一代成长，为了孩子。
夹板式折页的利与弊报纸轮转机有两种原理不同的横折方式，一种为冲击式折页，一种为夹板式折页。
由于冲击式折页具有结构简单、调整方便等优点，而被报纸轮转机广泛采用。
虽然冲击式折页也存在着当机器运转速度发生变化时，报纸产品上的折缝位置会发生变化，尤其是当报纸印刷水墨量较大时易被折页夹辊压花等缺点，但对质量要求不是很高的报纸来说，只要问题不是很严重，冲击式折页机的这些缺点完全会被其优点所遮盖。
冲击式折页的工作过程如下：①印好的纸带经三角板纵折之后，通过导向辊和拉纸辊，被折页滚筒上的挑针钩住；②纸带在折页滚筒裁切刀胶垫与裁切滚筒裁切刀之间通过，锯齿形裁切刀将其切成单张；③折页滚筒上的行星折刀将报纸插入一对折页夹辊之间完成横折；④折好的报纸从折页夹辊之间落入翼轮，然后被送到输送带。
要使用好冲击式折页机，关键就是要做好折页滚筒的调整，但这一点也是较难掌握的。
下面以日本高斯冲击式折页机为例，做一介绍。
1. 折页滚筒与裁切滚筒的相对位置调整在装配时，折页滚筒的裁切刀胶垫应该与裁切滚筒上的锯齿形裁切刀正对。
折页滚筒与裁切滚筒由一对相互啮合的齿轮传动，裁切滚筒与传动齿轮为键连接，折页滚筒与传动齿轮为长孔螺丝连接，改变长孔与螺丝的连接位置，即可达到调整折页滚筒与传动齿轮的相对位置的目的。
其微量的调整可以通过改变挑针孔与裁切边的距离来实现，但在实际生产中不主张调整此处。
2. 挑针的调整挑针的伸缩动作由传动侧的凸轮控制，挑针的伸缩行程由凸轮机构决定，不过每个挑针伸出折页滚筒表面的高度可以单独调整。
为了保证挑针能够完全缩回折页滚筒内部，挑针伸出折页滚筒表面的高度应该小于挑针的伸缩行程。
测量挑针伸出高度，以把折页滚筒转到挑针伸出量最大时，使挑针伸出折页滚筒表面高度6mm 为标准。
实际生产中根据不同厚度的折帖的要求，可以微调挑针的伸出高度。
在折页过程中，挑针是预先伸出来的，随着折页滚筒的转动，伸出的挑针将扎入纸带，因此挑针的伸出时刻不要求很准确，在调整时可不必考虑挑针的伸出时刻。
详解北人折页机技术亮点
薛金萍
【期刊名称】《印刷质量与标准化》
【年(卷),期】2008(000)004
【摘要】随着印刷技术的不断改进，以及市场需求的增加，折页作为印后加工工艺开始受到广泛的关注。
随着消费水平的逐渐提升，人们对印刷品的消费也不断增长。
受印刷品数量及多样化市场需求的影响，折页机越发受到印刷市场的青睐。
【总页数】2页(P70-71)
【作者】薛金萍
【作者单位】无
【正文语种】中文
【中图分类】TS805
【相关文献】
1.北人折页机折桂印后高端领域——访北人集团公司折页机分公司总经理张定国[J], 逸风
2.三款北人折页机简介 [J], 薛金萍
3.详解北人折页机技术亮点 [J], 薛金萍
4.SolidWorks2008最新技术亮点详解 [J], 孙靖国
5.SolidWorks2007最新技术亮点详解 [J], 郭健
因版权原因，仅展示原文概要，查看原文内容请购买。
书山有路勤为径；学海无涯苦作舟
折页机的特点
在我国的书刊印刷企业中，目前采用的折页设备主要有刀式、栅栏式和栅刀混合式折页机，由于其结构和技术性能的不同，因而使用范围也不一样。
* 刀式折页机具有较高的折页精度，书帖折缝压的实，对纸张质量的要求比较宽，对于较薄、软的纸张也可以折页。
该机操作方便，当改变折页方式和规格时，调准机器所需时间较少。
但由于折刀的运动惯性，其折页速度较低，并且结构复杂。
刀式折页机有全张和对开两种，它适用于大幅面印张的折页。
可以将40-100g/m2的全张或对开印页折叠成各种
规格的两个书帖，它还可以在第三和第四折刀之间装置花轮刀对书帖打孔，以适应无线胶粘装订的需要。
可供印刷厂折叠精装、平装书籍和各种刊物的单、双联书帖。
* 栅栏式折页机机身较小，占地面积小，折页方式多，折页速度快，具有较高的生产效率，操作方便，维修简单。
但是栅式折页机所能折页的幅面最大为对开，而且对纸张的厚度、硬度、平滑度比较敏感。
当折叠表面较密实和较硬的纸张时，由于折页栅栏中形成折缝时的变形特性不同，折页的准确度下降。
当折叠平滑度较高的纸张时，折缝的压实度降低，因为纸张的摩擦系数小，在折页辊之间形成并压紧折缝时，书帖里面的部分书页会被挤出，书帖外面的部分书页在折缝处形成楔形。
它适用于折叠对开以下，80-120g/ m2的新闻纸、有光纸、凸版纸、胶版纸、铜版纸。
它从给纸到收纸的整个工作过程是自动进行的，可无级变速，可以连续折成四折各种不同折法的书帖。
为了折叠四个页码的出版物或环衬、封面、套页、零头活件，不论批量大小，使用小幅面的栅栏式折页机是最为适宜的。
栅栏式小幅面折页机还可用于折叠日历和小幅面的印刷品等。
* 栅刀混合式折页机在某种程度上取代了刀式和栅栏式折页机的
专注下一代成长，为了孩子。
