电工基础知识初级培训教材

电工证培训教材第一章电工基础第一节直流电路一、直流电路的基本概念（一）电路电路是电流的通路，它是为了某种需要由某些电气设备或元件按一定方式组合起来的。

它的作用是实现电能的传输和转换，其中包括电源、负载和中间环节三个组成部分。

1、电源它在电路中的作用是将其它形式的能量转换为电能。

例如发电机和干电池都是电源，它们分别将机械能和化学能转换成电能。

2、负载它在电路中的作用是将电能转换成其它形式的能量，例如灯泡和电动机等。

灯泡将电能转换成光能和热能，电动机将电能转换为机械能。

3、导线（中间环节）导线是用来连接电源和负载，起着传输和分配电能的作用。

（二）电流电流是指电荷在电场力的作用下定向移动的现象。

习惯上，规定正电荷移动的方向为电流的正方向。

电流的大小用单位时间内在导线横截面上通过的电荷量的多少来衡量，称为电流强度，简称电流，用字母I表示,电流的单位是安，用字母A表示。

（三）电压与电位1、电压在电场力的作用下使电荷移动，电场力就会对电荷做功，电压就是用来衡量电场力移动电荷做功的能力，如在电场力的作用下将单位正电荷从电场的某一点（a点）移到电场的另一点（b点），电场力所做的功ab A ，就称为该两点之间的电压，电压的单位是伏，用字母V 表示。

电压的正方向，习惯规定电场力移动正电荷的方向，即高电位到低电位的方向，也就是顺电压的方向电位在降低，所以电压又叫电压降。

2、电位在电场力的作用下将单位正电荷从电场的某点（a 点）移到参考点（0点）所做的功，称为该点的电位，由此可见电位实际上也是电压，是电路中某点与参考点之间的电压。

某点的电位比参考点的电位高的，该点电位为正，比参考点电位低的，该点电位为负。

电位的单位与电压的单位相同，也用V 表示。

3、电压与电位的关系在电路中，任意两点之间的电位差称为这两点之间的电压，如图1.2所示（四）电动势为了维持电路中的电流，就必须维持电路两端的电压。

电路中的电源就是起维持电路两端电压的作用，因为在电源内部这种推动电荷移动的作用力称为电源力，电动势就是用来衡量这种电源力做功的能力。

新手电工入门基础知识书籍作为一名新手电工，掌握一些基础知识对于顺利入门是至关重要的。

通过阅读相关的书籍，可以帮助我们理解电工的基本概念、工具使用和安全注意事项。

下面是一些适合新手电工的入门基础知识书籍推荐。

1. 《电工基础》该书是一本专门为初学者编写的电工入门教材。

它从电工基本概念入手，包括电流、电压、电阻等基本概念的解释和应用。

此外，书中还介绍了电路图的绘制方法和电工常用工具的使用技巧。

全书通俗易懂，图文并茂，非常适合初学者入门。

2. 《电工技术手册》这本手册涵盖了电工领域的广泛知识，包括电路原理、电气安装、电动机控制等。

它以问题解决为导向，提供了许多实际案例和解决方案，帮助读者更好地理解和应用电工知识。

此外，该书还详细介绍了电工故障排除和维护等实用技能，非常适合入门后的深入学习。

3. 《电工实用手册》这是一本手册类的书籍，收集了大量的电工实用技巧和规范要求。

它包括了电工安全、电缆敷设、电线接线、电器设备维护等方面的内容。

书中配有丰富的图片和示意图，帮助读者更好地理解各种电工工艺和操作流程。

对于新手电工来说，这本手册是一个非常实用的参考书。

4. 《电工技能训练教程》这本教程是一本注重实践操作的书籍，涵盖了电工基本技能的训练和实践。

书中提供了大量的实例和练习题，可以帮助读者巩固所学的基础知识，并进行实际操作的训练。

同时，书中还介绍了一些常见的电路故障及其排除方法，提供了实用的解决方案。

通过阅读上述书籍，新手电工可以获得一些基础知识，了解电工领域的基本概念和操作技能。

但是，纸上得来终觉浅，通过实践才能更好地掌握电工技能。

因此，书籍只是帮助我们入门的一种途径，更多的实操训练和实践经验将使我们成为真正的电工专业人士。

希望上述推荐的书籍能够帮助到你，祝你在电工领域的学习和实践取得成功！。

初级电工安全培训教材为了提高电工从业人员的安全意识，预防电气事故的发生，保障工作场所的安全环境，特编写本《初级电工安全培训教材》。

本教材总结了电工工作中常见的安全风险点和防范措施，以期对电工从业人员起到有效的指导作用。

一、电工安全意识的重要性电工作为一个高风险的职业，安全意识的培养尤为重要。

电工必须深刻理解电气的危险性，时刻牢记安全第一的原则，从源头上预防电气事故的发生。

二、电工安全基本知识1. 电工作业前的准备工作在进行任何电工作业之前，必须进行全面准确的安全评估，并正确选择和使用个人防护装备。

应确保工作场所的安全和整洁，避免电工作业时发生滑倒或其他意外伤害。

2. 电气设备的安全操作电工在进行电气设备的维修、检查、更换等操作时，必须先切断电源，并采取有效的电气防护措施。

同时，应牢记正确的操作顺序和规范，以免对自身或他人造成伤害。

3. 电气事故的应急处置在电气事故发生时，电工必须能够迅速反应，并采取正确的应急处置措施。

这包括报警、切断电源、施救等一系列救援程序，以减少事故对人员和设备的伤害。

三、电工安全风险点及防范措施1. 电击风险电击是电工作业中最常见的风险之一。

为了防范电击事故的发生，电工必须佩戴绝缘手套、绝缘靴等个人防护装备，并遵守正确的操作规程。

此外，工作环境中的设备和线缆也必须经过合格的绝缘检测。

2. 火灾风险电气设备故障或错误操作可能导致火灾事故的发生。

为此，电工必须定期检查设备的运行状态，保持设备的清洁和通风，并遵守消防安全规定。

在发生火灾时，电工必须迅速切断电源，并使用适当的消防器材进行灭火。

3. 机械伤害风险在电工作业中，机械设备可能对电工造成伤害。

为了防范机械伤害事故的发生，电工必须穿戴合适的个人防护装备，遵守操作规程，避免擅自维修或操作未经授权的设备。

同时，设备的维修和保养也应由专业人员进行。

4. 辐射风险某些电气设备可能产生辐射，对电工和其他人员的健康造成潜在危害。

电工在作业时必须远离辐射源，并佩戴适当的防护设备，遵守相关规定和操作规程。

电工培训教学大纲(初级)一、培训目标本课程旨在为初级电工提供必要的基础知识和技能，使其能够安全、有效地进行电气工作。

二、培训内容1. 电工的职责和责任- 了解电工的职责和责任- 掌握电工的法律和安全要求2. 电工工具和设备- 介绍电工使用的常见工具和设备- 研究正确使用和维护工具和设备的方法3. 电路基础知识- 理解电流、电压和电阻的基本概念- 掌握欧姆定律和基本电路计算方法4. 电气安全- 研究电气事故的原因和预防方法- 掌握正确使用电气设备和个人防护装备的技巧5. 电气线路安装与维护- 研究电线选择和安装的要点- 掌握电线维修和更换方法6. 电气故障排除- 掌握常见电气故障的诊断和排除方法- 研究安全地与故障电路进行交互的技巧三、培训方法1. 理论讲解- 通过教师讲解，向学员传授相关理论知识- 使用图表和实例帮助学员理解抽象概念2. 实践操作- 提供实际的电气设备和工具，让学员亲自进行操作- 强调正确的操作步骤和注意事项3. 案例分析- 分析真实或模拟的电气事故案例，让学员思考并提出解决方案- 帮助学员培养问题分析和解决的能力四、培训评估1. 知识测试- 通过书面或在线考试评估学员对所学知识的掌握程度- 考察学员对理论知识的理解和应用能力2. 技能实操- 观察学员在实际操作中的表现，评估其技能水平和安全意识- 针对实操环节进行评分和反馈五、培训时长和安排- 总学时：40小时- 每周课时：4小时（共10周）- 培训时间：周一至周五，每天上午9:00-11:00六、培训师资要求1. 具备电气工程或相关专业的本科或以上学历2. 具备一定的电气工作经验和教学经验3. 熟悉电气安全标准和相关法律法规4. 具备良好的沟通能力和教学能力七、培训资源和材料1. 电工工具和设备2. 电气安全标准和教材3. 电路示意图和演示装置4. 案例分析和练题以上为初级电工培训教学大纲，旨在为学员提供必要的基础知识和实际操作技能，以提高其电气工作的安全性和效率。

初级电工培训教案第一章：电工基础知识1.1 电学基本概念电流、电压、电阻的概念与关系功率、电能的计算1.2 电路元件电源、导线、开关、电阻器的识别与使用常用电路符号的绘制1.3 电路的基本连接方式串联电路和并联电路的特点和应用电路的节点和回路的概念第二章：电工工具与设备2.1 电工工具的使用螺丝刀、扳手、钳子的使用方法电笔、万用表的使用与维护2.2 常用电气设备电动机、变压器、开关设备的认识与维护电线、电缆的种类和选用2.3 安全用电知识触电的危险性和防护措施电器火灾的预防与扑救方法第三章：低压电器3.1 低压断路器断路器的工作原理和选用要点断路器的安装与维护3.2 接触器接触器的结构原理和应用接触器的控制电路与故障排除3.3 继电器继电器的种类和原理继电器在电路中的应用和故障排除第四章：照明电路4.1 照明设备照明灯具的安装与维护开关、插座的安装与使用4.2 照明电路的设计与施工电路的规划与布线方法照明控制电路的安装与调试4.3 照明电路的故障排除照明设备常见故障的诊断与维修照明电路的检查与测试方法第五章：配电设备与维护5.1 配电箱的设计与安装配电箱的组成部分和功能配电箱的安装位置与布线要求5.2 动力配电设备动力配电柜的结构与维护动力配电设备的选用要点5.3 电气设备的定期检查与维护电气设备的检查项目与方法电气设备的故障处理与维修技巧第六章：电机的基础知识与维护6.1 电机概述直流电机和交流电机的结构与原理电机的主要参数和性能指标6.2 电机的安装与调试电机的安装位置和注意事项电机启动和停止的控制方法6.3 电机维护与故障处理电机运行中的监测与维护电机常见故障的诊断与维修第七章：变压器的基本原理与应用7.1 变压器的工作原理变压器的构造与分类变压器的工作原理和性能指标7.2 变压器的选用与安装变压器容量的选择与计算变压器的安装位置与布线要求7.3 变压器的维护与故障处理变压器的运行监测与维护变压器常见故障的诊断与维修第八章：电力拖动控制系统8.1 电力拖动的基本原理电动机的工作原理与分类电力拖动的系统组成8.2 常用电力拖动控制电路启动、停止、调速控制电路的设计与实现电力拖动控制设备的选用与安装8.3 电力拖动系统的故障处理与调试电力拖动系统的运行监测与维护电力拖动系统的故障诊断与维修第九章：PLC可编程逻辑控制器9.1 PLC的基本原理与组成PLC的工作原理和功能特点PLC的硬件组成和软件编程9.2 PLC的应用与编程PLC控制电路的设计与实现PLC编程软件的使用与维护9.3 PLC系统的故障排除与调试PLC系统的运行监测与维护PLC系统故障的诊断与维修方法第十章：电气控制与自动化10.1 电气控制系统的基本概念电气控制系统的组成与分类电气控制系统的技术要求10.2 电气控制设备的选择与安装控制变压器、接触器、继电器的选用控制电路的布线与接线方法10.3 电气控制系统的故障处理与维护电气控制系统的运行监测与维护电气控制系统故障的诊断与维修方法第十一章：电缆线路的敷设与维护11.1 电缆的类型与性能电缆的构造、分类及应用场景电缆的选用原则与敷设要求11.2 电缆线路的敷设方法直埋、架空、隧道、穿管敷设工艺电缆线路敷设的安全注意事项11.3 电缆线路的维护与故障处理电缆线路的定期检查与维护电缆线路故障的诊断与维修方法第十二章：电力线路的运行与检修12.1 电力线路的运行管理电力线路运行的安全规程电力线路运行的监测与故障处理12.2 电力线路的检修方法电力线路的检修程序与技术要求电力线路常见故障的检修方法12.3 电力线路的故障预防与应急处理电力线路故障的预防措施电力线路故障的应急处理方法第十三章：防雷与接地技术13.1 防雷原理与设备雷电的产生与危害防雷设备的选用与安装13.2 接地技术接地系统的分类与设计原则接地装置的施工与验收13.3 防雷与接地系统的维护与管理防雷与接地系统的定期检查与维护防雷与接地系统故障的处理方法第十四章：电工测量技术14.1 电工测量仪器与仪表电工测量仪器仪表的分类与选用电工测量仪器仪表的使用与维护14.2 电压、电流、电阻的测量直接测量与间接测量方法测量误差分析与处理14.3 电力参数的测量与分析有功功率、无功功率、功率因数的测量电网运行状态的监测与分析第十五章：电工安全技术15.1 电工安全常识电工操作的安全规程与要求电工安全用具的使用与维护15.2 触电急救与防护触电事故的原因与预防触电急救的方法与步骤15.3 电气火灾的预防与扑救电气火灾的原因与危害电气火灾的预防措施与扑救方法重点和难点解析重点：电工基础知识、电工工具与设备的使用、照明电路的设计与施工、配电设备与维护、电机的基础知识与维护、变压器的基本原理与应用、电力拖动控制系统、PLC可编程逻辑控制器、电气控制与自动化、电缆线路的敷设与维护、电力线路的运行与检修、防雷与接地技术、电工测量技术、电工安全技术。

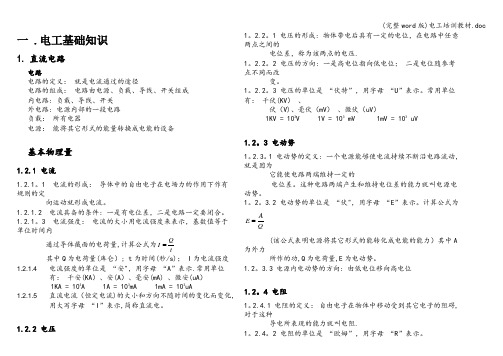

(完整word 版)电工培训教材.doc一 .电工基础知识1. 直流电路电路电路的定义： 就是电流通过的途径电路的组成： 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载： 所有电器电源： 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1。

1 电流的形成： 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流。

1.2.1.2 电流具备的条件: 一是有电位差，二是电路一定要闭合。

1.2.1。

3 电流强度： 电流的大小用电流强度来表示，基数值等于单位时间内通过导体截面的电荷量,计算公式为tQI =其中Q 为电荷量(库仑）; t 为时间(秒/s)； I 为电流强度1.2.1.4 电流强度的单位是 “安"，用字母 “A”表示.常用单位有： 千安(KA ）、安(A ）、毫安(mA) 、微安(uA ） 1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流（恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电。

1.2.2 电压1。

2.2。

1 电压的形成: 物体带电后具有一定的电位，在电路中任意两点之间的电位差，称为该两点的电压.1。

2.2。

2 电压的方向: 一是高电位指向低电位； 二是电位随参考点不同而改变。

1。

2.2。

3 电压的单位是 “伏特”，用字母 “U ”表示。

常用单位有： 千伏(KV ） 、伏（V)、毫伏（mV ） 、微伏（uV ）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2。

3 电动势1。

2.3。

1 电动势的定义: 一个电源能够使电流持续不断沿电路流动，就是因为它能使电路两端维持一定的电位差。

这种电路两端产生和维持电位差的能力就叫电源电动势。

1。

2。

3.2 电动势的单位是 “伏"，用字母 “E”表示。

计算公式为QA E =(该公式表明电源将其它形式的能转化成电能的能力）其中A 为外力所作的功,Q 为电荷量,E 为电动势。
