初级电工培训教材

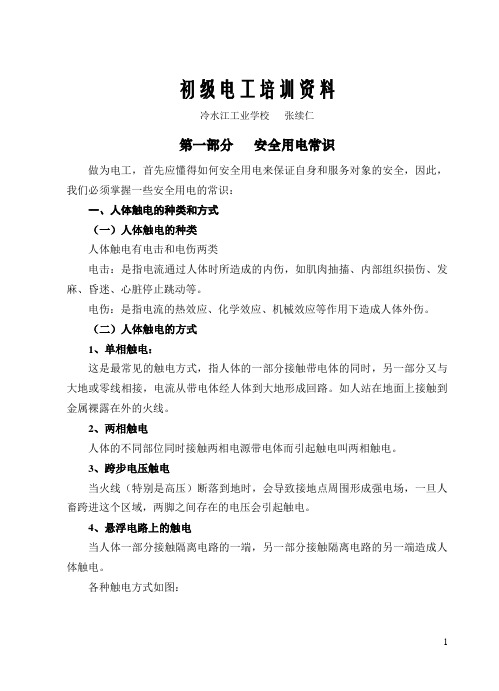

初级电工培训资料冷水江工业学校张续仁第一部分安全用电常识做为电工，首先应懂得如何安全用电来保证自身和服务对象的安全，因此，我们必须掌握一些安全用电的常识：一、人体触电的种类和方式（一）人体触电的种类人体触电有电击和电伤两类电击：是指电流通过人体时所造成的内伤，如肌肉抽搐、内部组织损伤、发麻、昏迷、心脏停止跳动等。

电伤：是指电流的热效应、化学效应、机械效应等作用下造成人体外伤。

（二）人体触电的方式1、单相触电：这是最常见的触电方式，指人体的一部分接触带电体的同时，另一部分又与大地或零线相接，电流从带电体经人体到大地形成回路。

如人站在地面上接触到金属裸露在外的火线。

2、两相触电人体的不同部位同时接触两相电源带电体而引起触电叫两相触电。

3、跨步电压触电当火线（特别是高压）断落到地时，会导致接地点周围形成强电场，一旦人畜跨进这个区域，两脚之间存在的电压会引起触电。

4、悬浮电路上的触电当人体一部分接触隔离电路的一端，另一部分接触隔离电路的另一端造成人体触电。

各种触电方式如图：跨步电压触电220V悬浮电路触电二、触电的原因及预防措施（一）触电原因1、线路架设不合规格室内外线路对地距离、导线之间的距离小于允许值，通讯线、电力线同杆架设、线路绝缘破损等。

2、电气操作制度不严格，不健全带电操作；不懂安全用电盲目操作；停电检修，不按制度操作，过分靠近带电体，无绝缘和屏护措施。

3、用电设备不合要求电器设备内部绝缘损坏，金属外壳未加保护接地线或保护接地线太短，接地电阻大等。

4、用电不谨慎违反布线规程，在室内乱拉线，随意加大熔断的规格，在电线或附近晾晒衣物，未断电源移动用电器，用水冲洗带电电器等。

（二）预防措施1、绝缘措施用绝缘材料把带电体封闭起来的措施叫绝缘措施。

例如：导线外层的塑胶，连接处的绝缘胶布，漆包线的外层漆，电机绕组与铁芯之间垫放绝缘纸，使用绝缘工具等。

2、屏护措施采用屏护装置将带电体与外界隔绝开来的措施叫屏护，如常用电器的绝缘外壳、金属网罩、金属外壳、变压外的遮栏等。

电工（初级）—教材
作者
人力资源和社会保障部教材办公室组织编写
出版社
中国劳动社会保障出版社
内容推荐
本教材由入力资源和社会保障部教材办公室组织编写。

教材以《国家职业标准·维修电工》和《国家职业标准·农网配电营业工》为依据，紧紧围绕“以企业需求为导向，以职业能力为核心”的编写理念，力求突出职业技能培训特色，满足职业技能培训与鉴定考核的需要。

本教材详细介绍了初级电工要求掌握的最新实用知识和技术。

全书分为8个模块单元，主要内容包括：电工与电子基础、常用低压电器、常用电工仪表、电工基本操作、电气照明工程的安装与维修、室内配线工程的安装、配电线路的构成及巡视、安全用电。

每一单元后安排了单元测试题及答案，书末提供了理论知识和操作技能考核试卷，供读者巩固、检验学习效果时参考使用。

本教材是初级电工职业技能培训与鉴定考核用书，也可供相关人员参加在职培训、岗位培训使用。

目录
第1单元电工与电子基础
第2单元常用低压电器
第3单元常用电工仪表
第4单元电工基本操作
第5单元电气照明工程的安装与维修
第6单元室内配线工程的安装
第7单元配电线路的构成及巡视
第8单元安全用电
参考文献。

初级电工基础知识培训教程第一章：电的基础知识1.1电的定义与特性电是一种物质微粒-电子在导体中的移动形成的现象。

电具有电量、电压、电流等特性。

电的运动形式可以是直流或交流。

1.2电路电路是指导体中电流的路径，包括电源、导线、元件等。

电路可以分为串联电路和并联电路。

1.3电压、电流和电阻电压是电势差，表示单位电荷在电场中所具有的能量差异。

电流是单位时间内通过导体的电荷量。

电阻是导体对电流流动的阻碍程度。

第二章：电工工具与设备2.1常用电工工具电工工具包括螺丝刀、扳手、钳子、剥线钳、万用表等。

这些工具用于电路的组装、接线、测量等工作。

2.2常用电工设备常用电工设备包括电压表、电流表、绝缘电阻测试仪、电钳、电焊机等。

这些设备用于测量电路参数、检测电路故障、实施电路维修等。

第三章：电路基本知识3.1电路元件电路元件包括电源、开关、导线、电阻、电容、电感等。

电源提供电压，开关控制电流的通断，导线传输电流，电阻控制电路的电阻，电容储存电荷，电感储存电能。

3.2串联电路与并联电路串联电路是指电流依次通过多个元件，电压相加，电阻相加。

并联电路是指电流分流通过多个元件，电压相同，电阻按平行计算。

第四章：电路连接与安装4.1连接方法电路连接方法包括焊接、螺纹连接、插接等。

焊接是将导线与元件通过熔化的焊条相连接，螺纹连接是通过螺纹将元件与导线紧固在一起，插接是将导线插入插座中。

4.2安装要求电路安装要求包括导线的规格、绝缘材料的选择、开关和插座的安装位置等。

导线规格需要根据电流大小选择合适的导线截面积，绝缘材料应具备良好的绝缘性能，开关和插座的安装位置应便于使用。

第五章：电路故障排除与维修5.1故障排除的基本方法电路故障排除的基本方法包括逐级排查、检测电路参数、测量电路波形等。

逐级排查是从电源开始逐一检查每个元件的工作情况，检测电路参数可通过仪器测量电压、电流等，测量电路波形可通过示波器获取电路信号的波形。

5.2常见电路故障与处理方法常见电路故障包括开路、短路、过载等。

维修电工职业技能鉴定（初级）培训资料二0一五年五月维修电工（初级）培训计划一、培训说明本计划是根据中华人民共和国工人技术等级标准（初级维修电工）和中华人民共和国职业技能鉴定规范（考核大纲）编写的。

二、培训目标通过初级技术培训，使学员达到“初级维修电工等级标准”，掌握初级维修电工所要求的知识，掌握初级维修电工的技能要求，为以后进一步学习中级技术理论和操作技能打好基础。

三、培训等级维修电工（初级）四、培训对象下岗失业人员、困难家庭成员、企业在岗员工五、教学模式第一阶段集中理论学习、交流；第二阶段实践操作和指导；六、培训教材《电子技术基础》七、培训课时7天42课时八、培训内容与课时分配维修电工（初级）技能培训管理规定一、认真学习党的各项方针、政策和有关培训工作文件精神，提高对培训工作的思想认识。

明确学习目的，端正学习态度，自觉坚持全程学习。

二、培训学习期间，严格遵守考勤制度，不迟到、不早退、有事或有病严格履行请假手续。

三、遵守课堂纪律，上课期间，不得随意进出教室，不得在教室内吸烟，聊天、接打手机，不得干扰正常的教学秩序。

四、按时完成培训任课教师布置的作业，参加各类实践活动。

五、积极配合各项培训管理工作，对培训教学管理工作提出合理化建议。

六、学员间要互相关心、互相尊重、互相帮助。

遇事要冷静，讲正气。

前言本教案是根据《电子技术基础》和《维修电工国家职业技能鉴定标准》，按照“以情蹊径、深入浅出、知识够用、突出技能”的编写思路，以初级维修电工技能鉴定所必备的技能为主线，按“课题呈现、知识链接、操作实践、课题总结、课题拓展”的结构顺序编写。

课题呈现应用任务驱动法，让学员明确学习课题，循路探真、有的放矢地学习。

知识链接以“必需、够用”为原则，围绕任务，把有关的知识串联起来，呈现给学员，激活学员的知识储备。

操作实践按技能操作的步骤，让学员实际动手操作，在实践中学会操作技能。

课题总结评价学习成果，反馈提高，使学到的技能熟练化、综合化。

初级电工人员培训教程第一章：电工基础知识介绍（300字）1.1电工概述-电工的工作职责和责任-电工的工作环境和安全要求1.2电工工具和设备-常用电工工具介绍及使用方法-常见电工设备的功能和使用方法1.3电工电路知识-电流、电压和电阻的基本概念-电路的基本组成和连接方式-电工常见电路问题的排查和处理方法第二章：安全操作规范（400字）2.1电气安全知识-电电感触电事故的危害和防范措施-电工个人防护用品的使用和保护-安全接地和接地保护装置的使用2.2电工作业安全-电工作业前的准备工作-安全作业流程和注意事项-紧急情况下的应急措施2.3现场安全管理-工地安全规定的了解和遵守-火灾和爆炸风险的防范措施-安全意识的培养和维护第三章：电工常用技巧和操作（400字）3.1电线的剥皮和连接-剥皮工具的选择和使用方法-电线接线端子的选择和固定方法3.2电器设备的安装和调试-常见电器设备的安装方法和注意事项-电器设备的电源接线和电流检测3.3电路故障排查与维修-电路故障的排查和定位方法-常见故障的快速修复和预防措施第四章：电工岗位职责和发展（100字）4.1电工的工作岗位和职责-电工在建筑、工厂、住宅等领域中的应用-电工在项目实施和维护中的角色和职责4.2电工发展和学习的方向-电工行业的发展趋势和前景-电工进修和继续教育的选择总结：通过本培训教程，初级电工人员可以学习到电工基础知识、安全操作规范、电工常用技巧和操作，以及电工岗位职责和发展方向。

这些知识和技能将帮助初级电工人员提高工作效率、保障工作安全，并在电工职业生涯中有更好的发展。

初级电工培训教案第一章：电工基础知识1.1 电学基本概念电流、电压、电阻的概念与关系功率、电能的计算1.2 电路元件电源、导线、开关、电阻器的识别与使用常用电路符号的绘制1.3 电路的基本连接方式串联电路和并联电路的特点和应用电路的节点和回路的概念第二章：电工工具与设备2.1 电工工具的使用螺丝刀、扳手、钳子的使用方法电笔、万用表的使用与维护2.2 常用电气设备电动机、变压器、开关设备的认识与维护电线、电缆的种类和选用2.3 安全用电知识触电的危险性和防护措施电器火灾的预防与扑救方法第三章：低压电器3.1 低压断路器断路器的工作原理和选用要点断路器的安装与维护3.2 接触器接触器的结构原理和应用接触器的控制电路与故障排除3.3 继电器继电器的种类和原理继电器在电路中的应用和故障排除第四章：照明电路4.1 照明设备照明灯具的安装与维护开关、插座的安装与使用4.2 照明电路的设计与施工电路的规划与布线方法照明控制电路的安装与调试4.3 照明电路的故障排除照明设备常见故障的诊断与维修照明电路的检查与测试方法第五章：配电设备与维护5.1 配电箱的设计与安装配电箱的组成部分和功能配电箱的安装位置与布线要求5.2 动力配电设备动力配电柜的结构与维护动力配电设备的选用要点5.3 电气设备的定期检查与维护电气设备的检查项目与方法电气设备的故障处理与维修技巧第六章：电机的基础知识与维护6.1 电机概述直流电机和交流电机的结构与原理电机的主要参数和性能指标6.2 电机的安装与调试电机的安装位置和注意事项电机启动和停止的控制方法6.3 电机维护与故障处理电机运行中的监测与维护电机常见故障的诊断与维修第七章：变压器的基本原理与应用7.1 变压器的工作原理变压器的构造与分类变压器的工作原理和性能指标7.2 变压器的选用与安装变压器容量的选择与计算变压器的安装位置与布线要求7.3 变压器的维护与故障处理变压器的运行监测与维护变压器常见故障的诊断与维修第八章：电力拖动控制系统8.1 电力拖动的基本原理电动机的工作原理与分类电力拖动的系统组成8.2 常用电力拖动控制电路启动、停止、调速控制电路的设计与实现电力拖动控制设备的选用与安装8.3 电力拖动系统的故障处理与调试电力拖动系统的运行监测与维护电力拖动系统的故障诊断与维修第九章：PLC可编程逻辑控制器9.1 PLC的基本原理与组成PLC的工作原理和功能特点PLC的硬件组成和软件编程9.2 PLC的应用与编程PLC控制电路的设计与实现PLC编程软件的使用与维护9.3 PLC系统的故障排除与调试PLC系统的运行监测与维护PLC系统故障的诊断与维修方法第十章：电气控制与自动化10.1 电气控制系统的基本概念电气控制系统的组成与分类电气控制系统的技术要求10.2 电气控制设备的选择与安装控制变压器、接触器、继电器的选用控制电路的布线与接线方法10.3 电气控制系统的故障处理与维护电气控制系统的运行监测与维护电气控制系统故障的诊断与维修方法第十一章：电缆线路的敷设与维护11.1 电缆的类型与性能电缆的构造、分类及应用场景电缆的选用原则与敷设要求11.2 电缆线路的敷设方法直埋、架空、隧道、穿管敷设工艺电缆线路敷设的安全注意事项11.3 电缆线路的维护与故障处理电缆线路的定期检查与维护电缆线路故障的诊断与维修方法第十二章：电力线路的运行与检修12.1 电力线路的运行管理电力线路运行的安全规程电力线路运行的监测与故障处理12.2 电力线路的检修方法电力线路的检修程序与技术要求电力线路常见故障的检修方法12.3 电力线路的故障预防与应急处理电力线路故障的预防措施电力线路故障的应急处理方法第十三章：防雷与接地技术13.1 防雷原理与设备雷电的产生与危害防雷设备的选用与安装13.2 接地技术接地系统的分类与设计原则接地装置的施工与验收13.3 防雷与接地系统的维护与管理防雷与接地系统的定期检查与维护防雷与接地系统故障的处理方法第十四章：电工测量技术14.1 电工测量仪器与仪表电工测量仪器仪表的分类与选用电工测量仪器仪表的使用与维护14.2 电压、电流、电阻的测量直接测量与间接测量方法测量误差分析与处理14.3 电力参数的测量与分析有功功率、无功功率、功率因数的测量电网运行状态的监测与分析第十五章：电工安全技术15.1 电工安全常识电工操作的安全规程与要求电工安全用具的使用与维护15.2 触电急救与防护触电事故的原因与预防触电急救的方法与步骤15.3 电气火灾的预防与扑救电气火灾的原因与危害电气火灾的预防措施与扑救方法重点和难点解析重点：电工基础知识、电工工具与设备的使用、照明电路的设计与施工、配电设备与维护、电机的基础知识与维护、变压器的基本原理与应用、电力拖动控制系统、PLC可编程逻辑控制器、电气控制与自动化、电缆线路的敷设与维护、电力线路的运行与检修、防雷与接地技术、电工测量技术、电工安全技术。
