穹顶结构原理
一、引言
穹顶结构是一种具有高度美感和建筑技术含量的建筑形式，它通过特殊的结构设计和施工技术，能够实现大跨度、高强度、高稳定性和美观性的要求。本文将围绕穹顶结构原理展开讨论，以期对该建筑形式有更深入的了解。
二、穹顶结构概述
穹顶结构是指在建筑中采用圆弧或曲面作为基本形式，通过特殊的结构设计和施工技术，将多个弧形或曲面元件组合成一个整体的建筑形式。它具有以下特点：
1.大跨度：穹顶结构能够实现大跨度的要求，最大跨度可达到200米以上。
2.高强度：穹顶结构采用钢材或混凝土等高强材料制成，具有较高的抗风荷载和自重承载能力。
3.高稳定性：穹顶结构采用对称或近对称布置方式，在受力均衡方面表现出色。
4.美观性：穹顶结构外形优美，具有良好的视觉效果和空间感。
三、穹顶结构原理
1.基本形式
穹顶结构的基本形式是圆弧或曲面，它可以是单曲面、双曲面或复杂曲面。在设计中需要考虑到材料的性能和施工难度，选择合适的基本形式。
2.结构分类
穹顶结构按照结构类型可分为钢结构、混凝土结构和木结构等。其中，钢结构和混凝土结构应用较为广泛。
3.受力分析
穹顶结构的受力分析需要考虑到自重荷载、风荷载和温度荷载等因素。在设计中需要进行详细的计算和模拟，确保穹顶结构具有足够的稳定性和承载能力。
4.节点设计
穹顶节点是连接各个弧形或曲面元件的关键部位，它需要满足以下要求：
（1）节点应该具有良好的刚度和稳定性，以确保整个建筑具有足够的抗震和抗风能力；
（2）节点应该尽可能简单化，以降低制造难度和成本；
（3）节点应该考虑到施工过程中的方便性，以确保施工质量。
5.施工技术
穹顶结构的施工需要采用特殊的技术和设备，包括：
（1）预制构件制造：穹顶结构中的元件需要在工厂进行预制，以确保元件的精度和质量；
（2）现场拼装：穹顶结构需要在现场进行拼装，需要使用大型吊装设备和特殊的连接器件；
（3）监测和维护：穹顶结构在使用过程中需要进行定期检测和维护，以确保其安全性和稳定性。
几个大跨度弦支穹顶
结构的比较与分析精 工 钢 构 集 团 JINGGONG STEEL GROUP
汇报内容
一、弦支穹顶的结构特点
二、结构组成对比与分析
三、施工方案对比与分析
四、小结
以人为本 科技为先精 工 钢 构 集 团 JINGGONG STEEL GROUP
一、弦支穹顶的结构特点
以人为本 科技为先精 工 钢 构 集 团 JINGGONG STEEL GROUP
结构特点
弦支穹顶结构又称之为索承网壳结构，是传统的单层或
双层网壳结构和索穹顶结构结合的衍生物，它综合了单层网
壳和索穹顶结构优良性能于一体，是一个由单层或双层网壳
代替索穹顶的上层索网后形成的一种新型杂交结构。
弦支穹顶结构通过下层索系、上层刚性网壳和竖向撑杆
共同工作而承受外部荷载，结构通过对下层索系（径向索和
环向索）施加预应力而为结构提供足够的竖向刚度，并在结
构内形成水平作用自平衡的结构体系。
以人为本 科技为先精 工 钢 构 集 团 JINGGONG STEEL GROUP
二、结构组成对比与分析
以人为本 科技为先精 工 钢 构 集 团 JINGGONG STEEL GROUP
典型工程
近几年来国内对弦支穹顶结构进行了比较多的理论分析
和试验研究，已经建成的弦支穹顶结构也不少，近几年建成
的有：武汉体育中心体育馆(115X135m)、济南奥体中心体育
馆（122m)、常州体育会展中心体育馆(120X80m)、北京工业
大学体育馆（93m）、三亚体育中心体育馆（76m）、安徽大
学体育馆(76.2m）等，我有幸参与了其中四个工程的施工。
这里将对其中体系、外形、施工方法上均有代表性的三个工
程的施工技术做一个简要介绍 。
以人为本 科技为先精 工 钢 构 集 团 JINGGONG STEEL GROUP
安徽大学体育馆
钢屋盖平面为边长44m的正六边形，对边距离为76.2m，正六边形柱
网外接圆直径为88m，最大挑檐长度6m，屋盖最大高度11.55m；屋盖中

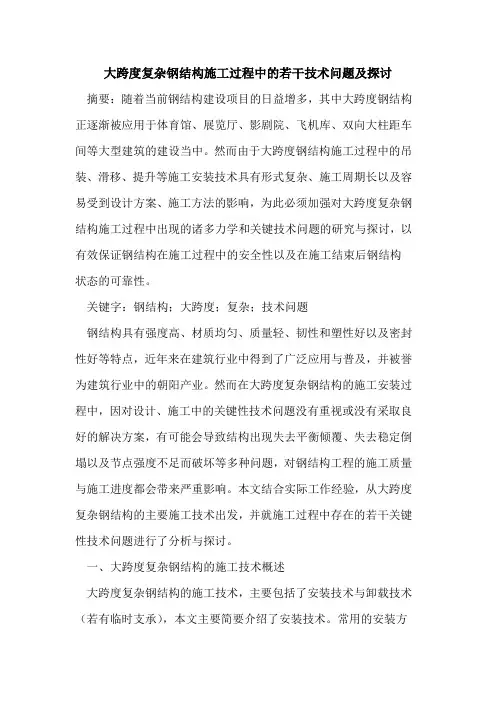

大跨度复杂钢结构施工过程中的若干技术问题及探讨
摘要：随着当前钢结构建设项目的日益增多，其中大跨度钢结构正逐渐被应用于体育馆、展览厅、影剧院、飞机库、双向大柱距车间等大型建筑的建设当中。然而由于大跨度钢结构施工过程中的吊装、滑移、提升等施工安装技术具有形式复杂、施工周期长以及容易受到设计方案、施工方法的影响，为此必须加强对大跨度复杂钢结构施工过程中出现的诸多力学和关键技术问题的研究与探讨，以有效保证钢结构在施工过程中的安全性以及在施工结束后钢结构状态的可靠性。
关键字：钢结构；大跨度；复杂；技术问题
钢结构具有强度高、材质均匀、质量轻、韧性和塑性好以及密封性好等特点，近年来在建筑行业中得到了广泛应用与普及，并被誉为建筑行业中的朝阳产业。然而在大跨度复杂钢结构的施工安装过程中，因对设计、施工中的关键性技术问题没有重视或没有采取良好的解决方案，有可能会导致结构出现失去平衡倾覆、失去稳定倒塌以及节点强度不足而破坏等多种问题，对钢结构工程的施工质量与施工进度都会带来严重影响。本文结合实际工作经验，从大跨度复杂钢结构的主要施工技术出发，并就施工过程中存在的若干关键性技术问题进行了分析与探讨。
一、大跨度复杂钢结构的施工技术概述
大跨度复杂钢结构的施工技术，主要包括了安装技术与卸载技术（若有临时支承），本文主要简要介绍了安装技术。常用的安装方法通常可分为两类，一类是在地面拼装的整体吊装法、整体提升法以及整体顶升法；另一类则是在高空就位的高空散装法、高空滑移就位法与分条分块就位组装法。具体安装方法的选用应根据工程中钢结构的受力情况与构造特点（包括结构形式、刚度分布、支承形式等），并结合现场施工条件和设备机具等资源落实情况等因素综合确定具体安装方案。
从近年的发展趋势而言，大跨度钢结构工程正日益向大型化和复杂化方向发展，单一的安装方法已无法满足工程实际的需要，工程中往往采取多种不同的安装技术，安装方法正朝着集成化的方向发展。因此在实际施工中中，应根据大跨度复杂钢结构的具体结构形式以及施工条件，通过不同安装技术合理的组合应用，实现良好的安装。
大直径浅圆仓穹顶钢桁架模板支撑体系施工工法
一、前言
大直径浅圆仓穹顶钢桁架模板支撑体系施工工法是一种用于大跨度、大高度建筑物的施工方法，它通过结合钢桁架技术和模板支撑技术，实现了快速且高效的施工过程。这种工法在建筑施工中得到了广泛的应用，极大地提高了施工速度，同时也能够保障施工质量。
二、工法特点
该工法的主要特点是使用大直径的钢管作为主要结构焊接而成的钢桁架，通过预制模板进行支撑，形成稳定的构造体系。其特点包括以下几点：1. 钢桁架结构具有高强度和耐久性，能够承受大跨度和大荷载。2. 使用模板支撑体系可以提高施工效率，减少人力资源和材料的浪费。3. 采用预制模板支撑体系可以保证施工质量和精度。4. 该工法适用于不同类型的建筑形式，如仓穹顶、球形屋顶等。5. 施工时间短，适用于紧急工程和时间紧迫的项目。
三、适应范围
该工法适用于大跨度建筑物的施工，如体育馆、展览馆、机场航站楼等。由于钢桁架结构具有较高的强度和稳定性，因此它可以承受较大的荷载，能够适应不同类型的建筑形式。 四、工艺原理
大直径浅圆仓穹顶钢桁架模板支撑体系施工工法是基于以下工艺原理展开的：1. 钢桁架结构使用大直径的钢管作为主要构件，通过焊接形成稳定的骨架结构。2. 在钢桁架结构上设置模板支撑体系，通过模板支撑实现施工过程中的稳定性和精度要求。3. 在施工过程中，根据具体的建筑形式和施工要求，采取相应的技术措施，如使用临时支撑和调整装置，以确保施工质量和安全性。
五、施工工艺
1. 钢桁架制造：根据设计要求和结构参数，将大直径钢管进行加工和焊接，形成钢桁架结构。2. 模板支撑安装：在钢桁架结构上，按照设计要求和模板种类，安装各种类型的预制模板。3. 钢桁架安装：将预制的钢桁架组件通过起重设备进行吊装和安装，定位和连接。4. 模板支撑调整：根据实际施工情况，对模板支撑体系进行调整和修正，以保证施工质量和精度。5. 混凝土浇筑：在模板支撑下，进行混凝土的浇筑和养护，形成建筑结构的整体。
