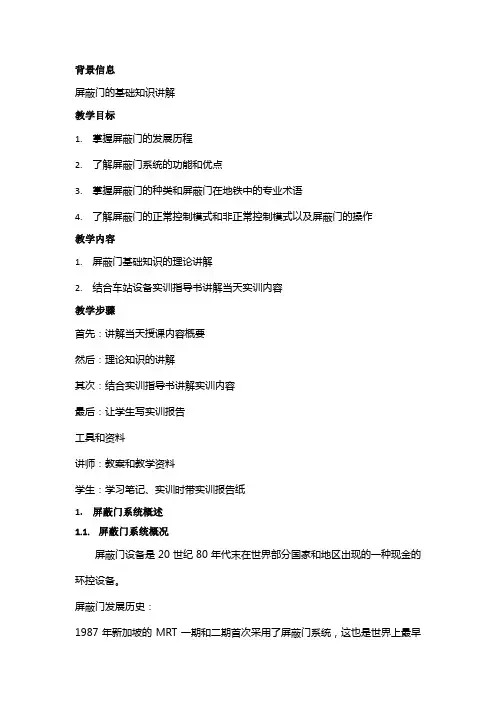

背景信息屏蔽门的基础知识讲解教学目标1.掌握屏蔽门的发展历程2.了解屏蔽门系统的功能和优点3.掌握屏蔽门的种类和屏蔽门在地铁中的专业术语4.了解屏蔽门的正常控制模式和非正常控制模式以及屏蔽门的操作教学内容1.屏蔽门基础知识的理论讲解2.结合车站设备实训指导书讲解当天实训内容教学步骤首先：讲解当天授课内容概要然后：理论知识的讲解其次：结合实训指导书讲解实训内容最后：让学生写实训报告工具和资料讲师：教案和教学资料学生：学习笔记、实训时带实训报告纸1.屏蔽门系统概述1.1.屏蔽门系统概况屏蔽门设备是20世纪80年代末在世界部分国家和地区出现的一种现金的环控设备。

屏蔽门发展历史：1987年新加坡的MRT一期和二期首次采用了屏蔽门系统，这也是世界上最早的屏蔽门运行路线。

1988年中国香港机场快线安装了屏蔽门系统。

1999年马来西亚吉隆坡的LRT2和英国伦敦的JUBILEE延长线都相机安装了屏蔽门系统。

1.2.屏蔽门系统功能概述屏蔽门系统是安装于地铁车站站台边缘，用以提高运营安全系数、改善乘客候车环境、节约运营成本的一套机电一体化的机电设备系统。

屏蔽门系统的功能：○1列车进站时配合列车车门动作打开或关闭活动门为乘客提供上下车通道。

○2隔断了站台公共区域和轨道区间，避免人员跌落轨道的安全隐患以及解决了列车司机驾车进站的心里恐慌问题。

○3隔离了列车运行时所产生的噪音活塞风以及粉尘等保证了站内乘客良好的候车环境，同时减少了空调冷量的损失。

○4为轨道交通实现无人驾驶创造了必要条件。

1.3.屏蔽门分类按照目前各国的屏蔽门系统来看，主要有两种类型：第一类：有一道自上而下的玻璃隔墙和活动门，沿着车站站台边缘和两个端头设置的全封闭型屏蔽门，这种全封闭型屏蔽门也叫全高屏蔽门。

第二类：上不封顶的玻璃隔墙和活动门，属于半封闭型屏蔽门，也叫半高屏蔽门。

半高屏蔽门相对于全高屏蔽门来说造价要低，这种屏蔽门主要起了一种隔离的作用，一般用于地上站和高架站。

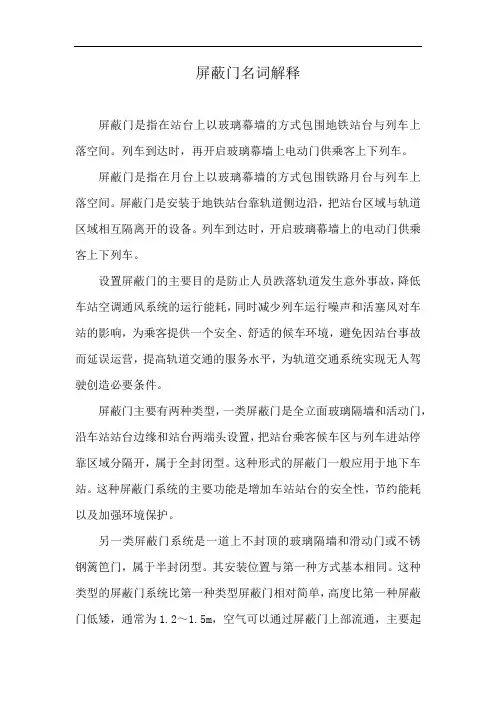

屏蔽门名词解释
屏蔽门是指在站台上以玻璃幕墙的方式包围地铁站台与列车上落空间。

列车到达时，再开启玻璃幕墙上电动门供乘客上下列车。

屏蔽门是指在月台上以玻璃幕墙的方式包围铁路月台与列车上落空间。

屏蔽门是安装于地铁站台靠轨道侧边沿，把站台区域与轨道区域相互隔离开的设备。

列车到达时，开启玻璃幕墙上的电动门供乘客上下列车。

设置屏蔽门的主要目的是防止人员跌落轨道发生意外事故，降低车站空调通风系统的运行能耗，同时减少列车运行噪声和活塞风对车站的影响，为乘客提供一个安全、舒适的候车环境，避免因站台事故而延误运营，提高轨道交通的服务水平，为轨道交通系统实现无人驾驶创造必要条件。

屏蔽门主要有两种类型，一类屏蔽门是全立面玻璃隔墙和活动门，沿车站站台边缘和站台两端头设置，把站台乘客候车区与列车进站停靠区域分隔开，属于全封闭型。

这种形式的屏蔽门一般应用于地下车站。

这种屏蔽门系统的主要功能是增加车站站台的安全性，节约能耗以及加强环境保护。

另一类屏蔽门系统是一道上不封顶的玻璃隔墙和滑动门或不锈钢篱笆门，属于半封闭型。

其安装位置与第一种方式基本相同。

这种类型的屏蔽门系统比第一种类型屏蔽门相对简单，高度比第一种屏蔽门低矮，通常为1.2～1.5m，空气可以通过屏蔽门上部流通，主要起
隔离作用，保障站台候车乘客的安全，也称安全门。

屏蔽门概述1 概述无锡市轨道交通1号线工程共设车站24座，包括19座地下车站，5座高架车站，其中高架车站西漳站为岛式或侧式站台车站，设置2侧站台。

本工程车辆采用B型车，初、近、远期拟分别采用4、4、6辆编组，车门4对/辆车。

最高运行速度为80km/h。

本工程拟在全线所有车站设置屏蔽门系统，其中19座地下车站的38侧站台边缘设置全高封闭式屏蔽门，门体总高度暂定3000mm，5座高架车站的10侧站台边缘设置半高屏蔽门，门体总高度暂定1500mm。

2 主要设计原则和技术标准主要技术参数1）每侧站台屏蔽门纵向组合总长度：约114.89m2）门体总高度：全高封闭式屏蔽门3000mm，半高屏蔽门1500mm3）每侧滑动门的数量：24道（2扇1道，其中初、近期列车采用4辆编组时对应4辆编组列车停车位的16道门参与开关门，其余8道滑动门进行机械锁闭）4）滑动门净宽度：≥1900mm（首末滑动门可除外）5）开门方式：双扇中分式6）每侧站台端门数量：2套7）端门净开度：1200mm8）每侧站台应急门的数量：暂定3道（从发车端起对应第1、4、6节车，每节车厢为一道，全高封闭式屏蔽门2扇1道，半高屏蔽门1扇1道）9）应急门的净开度：≮1100mm/扇10）全高封闭式屏蔽门滑动门、应急门、端门开门净高度：≮2100mm 11）半高屏蔽门滑动门门体最大高度：≮1400mm12）列车停车精度：±300mm13）滑动门关门力：≤150N（在门关至行程的三分之一后测量）滑动门解锁后的人工开启力：≤133N14）滑动门关门时最大动能：≤10J滑动门关门运动在最后行程100mm范围时，动能≤1J15）滑动门可探测的最小障碍物为5mm的硬物，遇障碍物时可开关3次（1～5次可调）16）PSC接受命令至屏蔽门动作时间：≤0.25s门已关闭信号反馈到PSC的时间：≤0.25s一侧站台所有滑动门的启闭时间差：≤0.25s17）滑动门开门行程时间：2.0±0.1s～3.5±0.1s范围内无级可调滑动门关门行程时间：2.5±0.1s～4.0±0.1s范围内无级可调实际开/关门时间和设计给定时间之差：≤0.1s（滑动门与列车车门的开/关门应基本同步，应遵循客流导向原则，做到既不伤害乘客又不影响列车的正常运营）18）噪音水平（站台侧）：≤70dB（A）（站台侧测试目标值为离开屏蔽门1m，高度1.5m处，顶箱/固定侧盒盖板面板关闭）19）屏蔽门工作环境温度：全高封闭式屏蔽门站台侧10~+30︒C、轨道侧温度0~+45︒C，相对湿度≤95%；半高屏蔽门为无锡市自然环境条件，相对湿度按100%考虑20）屏蔽门系统整体设计寿命：≮30年21）供电制式：AC380V，50Hz，一级负荷（地下车站灯带照明电源暂定采用二级负荷）22）系统接地方式：屏蔽门设备室设备采用TN-S接地，站台上门体通过连接电缆与钢轨进行等电位连接23）耐压水平，按IEC 标准执行（针对屏蔽门系统内各电气设备单元）应能承受2kV，50Hz，一分钟的工频电压。

轨道交通站台屏蔽门系统简介轨道交通站台屏蔽门系统1屏蔽门的概念及功用安装于地铁、轻轨等轨道交通车站站台边缘，将轨道与站台候车区隔离，设有与列车门相对应，可多级控制开启与关闭滑动门的连续屏障，称为城市轨道交通站台屏蔽门，简称屏蔽门。

包括全高屏蔽门、半高屏蔽门。

屏蔽门将站台候车区域与轨道隔离，并设置与列车门对应的活动门，列车到站后，乘客可通过与列车车门同步打开的活动门直接出入列车车厢, 为候车乘客提供安全保障。

屏蔽门分为全高屏蔽门和半高屏蔽门两大类，地铁站台屏蔽门系统具有安全、节能、环保等作用，封闭式全高屏蔽门系统具有节能及降噪功效。

屏蔽门可以将候车空间与隧道空间完全隔开，候车厅的空调冷风不会与列车运行时产生的活塞风产生空气交换，从而大大减小了站台厅空调的容量和耗电量，并能降低列车运行时产生的噪音，为乘客创造一个舒适的候车环境。

2屏蔽门类型及系统构成2.1屏蔽门类型地铁屏蔽门按其功能可分为两大类：闭式和开式，闭式屏蔽门也是我们通常所说的地铁屏蔽门，开式屏蔽门即我们通常说的安全门，开式屏蔽门又有全高开式屏蔽门和半高开式屏蔽门两种。

开式屏蔽门：半高开式屏蔽门主要的作用是保证乘客的安全，高度一般为1200－1500mm，由于它不能完全隔绝列车运行的空气流动风和噪声对乘客的影响，因此，这种结构多用在敞开式地面站台或高架站台。

全高开式屏蔽门，除具有保证乘客的安全的功能外还能阻挡列车进站的气流对乘客的影响，高度一般为2800－3200mm，这种结构多用于没有空调系统的地下站台。

闭式屏蔽门：除具有保证乘客的安全的作用外，还具有隔断区间隧道内气流与车站内空调环境之间的冷热气流交换的功能，所以要求屏蔽门的气密性良好，这样才能使车站与区间的热交换减小到最低程度，达到节能的目的。

门体高度一般为2800－3200mm，这种结构多用于设有空调系统的站台。

2.2屏蔽门的系统构成：屏蔽门系统由机械和电气两部分构成，机械部分包括门体结构和门机系统，电气部分包括电源系统、控制系统等。
