水库除险加固工程初步设计报告水库除险加固工程初步设计报告1．综合说明1.1概述1.1.1工程概况XX水库位于沅水一级支流怡溪上游，XX县XX乡XX村，坝址地理位置坐标为北纬28°28′，东经111°36′之间。

距XX县城45km，汽车可直达坝址，交通较方便。

该水库是一座以灌溉为主，兼顾防洪、养鱼的小（二）型水库工程。

水库大坝控制集雨面积0.78km2，坝址以上干流长度1.2km，干流平均坡降32.6‰。

坝型为均质坝，最大坝高18m。

水库正常蓄水位318.00m，正常库容76.31万m3。

校核洪水位318.56m，总库容81.8万m3。

水库枢纽工程由大坝、溢洪道、灌溉输水管涵等建筑物组成。

水库枢纽工程由大坝、灌溉涵管等建筑物组成，主要建筑物为5级，次要建筑物为5级。

该水库工程始建于1958年10月，1960年12月投入运行，属小（二）型水库。

大坝为均质坝，大坝坝顶高程320.00m，坝顶宽度3.5m，坝顶轴线长132m。

大坝下游坡在高程314.30 m设总宽度为6.9m的乡级公路一条，在305.5m设一道2.7m宽的马道。

坡比从上至下分别为1：2.23、1 ：1.77、1：1.94,下游无排水棱体。

大坝上游坡比为1：2.53。

XX水库未设溢洪道。

灌溉输水管涵设在左岸坝体内。

输水涵为浆砌石方涵型，断面尺寸为0.7×0.5m，涵管进口底板高程302.6m，长85m。

涵管底板坡降1/100，最大放水流量0.3m3/s。

1.1.2工程存在的主要问题大坝存在以下主要问题：大坝坝基存在渗漏；水库建设时未设计溢洪道,不满足防洪要求；输水涵管存在大量的纵向裂缝，伸缩缝拉裂，渗漏日益严重，对涵管周边填土产生破坏、危及坝体安全；大坝无观测、监测设施；防汛设施不配套，无雨水情监测设备，防汛通讯手段单一，防汛公路狭窄不平，行车困难，不满足防汛抢险要求；管理所缺少工作人员和所需的工作设施，管理制度不健全；1.1.3除险加固的必要性该水库自修建以来，发挥了很大的效益。

如有你有帮助，请购买下载，谢谢！水库除险加固工程初步设计报告目录1.综合说明.............................................. 错误！未定义书签。

1.1工程概况 ......................................................................................... 错误！未定义书签。

1.2除险加固的必要性 ......................................................................... 错误！未定义书签。

1.3除险加固设计 ................................................................................. 错误！未定义书签。

1.4结论及建议 ..................................................................................... 错误！未定义书签。

1.5工程特性表 ..................................................................................... 错误！未定义书签。

2 水文.................................................. 错误！未定义书签。

2.1流域概况......................................................................................... 错误！未定义书签。

2.2基本资料......................................................................................... 错误！未定义书签。

XX市 XX区XX水库除险加固工程初步设计报告XX市XX区水电勘测设计队二○一一年七月目录1 综合说明 (1)1.1工程概况 (1)1.2工程存在的主要问题及大坝安全鉴定结论 (2)1.3 除险加固的必要性 (5)1.4 主要建设内容和规模 (7)1.5 除险加固工程投资 (8)1.6 施工工期 (8)1.7 结论与建议 (8)2 水文 (12)2.1概述 (12)2.2基本资料的收集、整理与复核 (12)2.3设计洪水推求 (14)2.4 水库调洪计算 (18)2.5 坝顶高程的确定 (24)2.6 水库洪水复核结论 (26)3 工程地质 (28)3.1地质概况 (28)3.2地层岩性 (28)3.3地质构造及地震 (29)3.4水文地质条件 (29)3.5坝区工程地质条件 (30)3.6水库工程地质条件 (33)3.7天然建筑材料 (33)3.8结论与建议 (35)4 主要建筑物整治设计 (37)4.1 工程等级和洪水标准 (37)4.2 大坝除险加固设计 (40)4.3 大坝整治加固后的渗流及坝坡稳定计算 (46)4.4 溢洪道除险加固设计 (55)4.5 放水设施整治设计 (59)4.6 其它附属设施设计 (61)4.7 整治工程主要工程量表 (61)5.电气和金属结构 (63)6 工程管理 (64)6.1 工程管理机构 (64)6.2 工程管理设施及实物指标 (64)6.3工程管理范围及保护范围 (65)7 施工组织设计 (67)7.1 施工条件 (67)7.2 施工导流 (68)7.3 料场的选择与开采 (69)7.4 主体工程施工 (69)7.5 施工总布置 (72)7.6 施工总进度 (73)8 工程占地 (77)8.1 工程占地范围及实物指标 (77)8.2 工程占地补偿投资概算 (77)9 环境保护及水土保持设计 (79)9.1 环境保护设计 (79)9.1.1工程区自然环境和社会环境现状 (79)9.2 水土保持 (81)10 设计概算 (82)10.1编制原则和依据 (82)10.2基础资料 (82)10.3建筑材料预算价格 (83)10.4电、风、水预算单价 (83)10.5金属结构设备及价格 (84)10.6其他 (84)10.7概算成果 (84)11 效益分析 (85)11.1 工程概况 (85)11.2 国民经济评价 (85)11.3 综合评价 (90)附图：1.枢纽现状地形图;2.平面布置图;3.大坝灌浆平面图4.大坝灌浆剖面图5.大坝断面设计图;6.大坝细部设计图；7.溢洪道设计图（1/3）；8.溢洪道设计图（2/3）9.溢洪道设计图（3/3）；10.卧、涵管设计图；11.盖板闸设计图；1 综合说明1.1工程概况XX水库是一座以农业灌溉为主，兼有防洪、供水等综合利用功能的小（2）型水利工程。

某水库枢纽除险加固工程初步设计报告某水库枢纽除险加固工程初步设计报告工程特性表序号及名称单位原设计加固前加固后备注一、水文1.集雨面积km20.62 0.622.多年平均降雨量mm 1404 14043.设计洪水标准及流量p（%）m3/sp=5%10.34p=5%10.34p=5%10.344.校核洪水标准及流量p（%）m3/sp=0.5%16.0p=0.5%16.0p=0.5%16.0二、洪水校核洪水位m 50.64 50.64 设计洪水位m 50.39 50.39 正常蓄水位m 49.74 49.74 死水位m 43.85 43.85 总库容（校核洪水位以下库容）万m327.8 27.8 正常库容m 19.5 19.5 死库容（死水位以下）万m30.6 0.6 三、工程效益灌溉面积亩400 400四、主要建筑物及设备1、大坝坝型均质土坝均质土坝均质土坝坝顶高程m 51.44 51.44 51.44 最大坝高m 10.34 10.34 10.34 坝顶长度m 72 72 72 坝顶宽度m 4.28 4.28 5 2、输水建筑物虹吸管设计流量m3/s 0.2长度m 54.2直径m DN200钢管进口高程（最低一级取水口高程）m 43.82出口高程m 43.23、泄水建筑物溢洪道最大泄量m3/s 4.36宽度m 3深度m 1.7堰顶高程m 49.74消力池顶面高程m 42.5底板衬砌厚度m 0.5某水库枢纽除险加固工程初步设计报告目录工程特性表 (2)1 综合说明 (5)1.1概述 (5)1.2水文及调洪演算 (7)1.3工程地质 (8)1.4除险加固工程设计 (9)1.5水土保持和环境保护 (11)1.6工程管理 (11)1.7施工 (12)1.8工程概算 (14)2 水文 (16)2.1 流域概况 (16)2.2 气象 (16)2.3 径流 (16)2.4 设计洪水复核 (16)2.5调洪演算 (20)2.6水库抗洪能力复核 (22)3地质 (24)3.1区域地质概况 (24)3.2 坝址工程地质及水文地质条件 (25)3.3、其它建筑物工程地质条件 (25)3.4 天然建筑材料 (29)3.5 坝区主要工程地质问题评价 (29)4 除险加固设计 (30)4.1 工程等别、建筑物等级 (30)4.2 工程现状及存在的问题 (30)4.3 大坝加固前大坝渗流分析 (30)4.4 大坝加固设计 (37)4.5 大坝加固后渗流及边坡稳定计算 (46)5 水土保持与环境保护设计 (60)5.1 水土保持 (60)5.2 环境保护 (60)6 工程管理设计 (61)6.1 工程建设期管理 (61)6.2 工程运行期管理 (62)7 施工组织设计 (64)7.1 施工条件 (64)7.2 导流围堰与基坑排水 (65)7.3 料场的选择和开采 (65)7.4 主体工程施工 (66)7.5 施工总布置 (67)7.6 施工总进度 (67)8 工程概算 (69)8.1编制依据 (69)8.2 基础单价 (69)8.3其他费用 (70)8.4 主要工程量 (70)8.5 工程投资 (70)8.6 工程概算附表 (70)1 综合说明1.1概述棠花水库座落在某县茶恩寺镇棠花村，位于东经112°50'，北纬27°51'，属于湘江支流涓水水系，水库控制流域集雨面积0.62km2，是一座以灌溉为主，兼防洪、养殖等综合效益的水利工程。

水库除险加固工程初步设计报告一、项目背景及概述：水库是一种用于蓄水及调节水流的水利工程建筑物，因暴雨、地震等自然灾害以及长期使用造成的老化等原因，水库结构可能存在破损、裂缝等安全隐患，为了确保水库的安全运行，需要进行除险加固工程。

本报告旨在对水库进行初步设计，以解决现有问题并提升水库的安全性和稳定性。

二、工程范围：本工程范围包括水库坝体、堤岸、泄洪道、溢洪道等各个部分，主要工作内容包括坝体修复、坝体加固、堤岸加固、泄洪道扩建等。

三、初步设计方案：1.坝体修复：对于受损的坝体进行修复，修复方式包括填补裂缝、修复开裂混凝土、强化坝体结构等，确保坝体的完整性和稳定性。

2.坝体加固：在现有坝体的基础上加固，采用钢筋混凝土抗滑墙和挡水墙结构，提高坝体的抗震和抗滑能力，确保在自然灾害发生时的安全性。

3.堤岸加固：对于堤岸存在的安全隐患，采用地工布、填料加固等方式，提高堤岸的稳定性和防渗性能，确保堤岸的完整性。

4.泄洪道扩建：对于现有的泄洪道进行扩建，增加泄洪能力，以防止因暴雨等原因导致的水位过高，减轻对水库的压力，确保水库的安全运行。

四、初步施工预算：初步估计工程预算为XXX万元，其中包括材料费、人工费、设备费等各项费用。

具体的预算会在后续的详细设计中进一步细化。

五、初步施工进度安排：根据初步设计方案，工程施工进度可分为以下几个阶段：1.坝体修复阶段：预计耗时X个月；2.坝体加固阶段：预计耗时X个月；3.堤岸加固阶段：预计耗时X个月；4.泄洪道扩建阶段：预计耗时X个月。

六、初步风险分析：工程设计和施工过程中存在着一定的风险，如材料选用不合适、施工过程中发生意外事故等。

为降低风险，需要合理安排工程进度，严格控制施工质量，加强安全管理和监督。

七、项目可行性分析：根据目前的初步设计方案和预算，以及对施工风险的分析，本工程具备一定的可行性。

但还需进一步完善和优化方案，确保工程的安全性和经济性。

八、结论：本初步设计报告对水库除险加固工程进行了详细的描述和分析，提供了解决现有问题的初步设计方案，并初步估计了工程预算和进度安排。

水库除险加固初步设计报告1 综合说明1.1 工程概况1.1.1 工程概况XX水库位于XX县XX镇XX村，是一座以灌溉为主，兼有防洪、养殖等综合效益的小（1）型水利工程，灌溉面积并入XX水库南干渠，南干渠设计灌溉面积5万亩。

坝址座落于赣江水系乌江支流滕田河的塘头水上，距XX镇约4km，地理位置东径115°41′，北纬26°56′。

坝址以上集雨面积5.6km2，正常高水位216.20m（黄海高程，下同），相应库容82.0万m3，死水位204.70m，死库容8万m3，设计洪水位(3.33%)218.57m，相应库容104.6万m3，校核洪水位219.54m(0.33%)，总库容114.5万m3。

工程于1957年冬动工兴建，1959年开始蓄水投入运行，由于工程初建规模不能满足蓄水需要，后经多次加高加固达到现有规模。

水库枢纽工程由大坝、溢洪道及输水涵管等组成。

大坝现状为均质土坝，坝顶高程219.50m，最大坝高24.0m，坝顶宽度10m（XX电站弃渣所至），坝长107m。

大坝现状实测迎水坡坡比平均为1:2.33，背水坡坡比平均为1:1.88。

大坝上游为块石护坡，下游无护坡，下游坝脚设贴坡排水体，排水体顶高程199.30m。

溢洪道位于大坝左端，人工开挖而成的开敞式溢洪道，由进口控制段、一、二级陡槽段及下游挑流鼻坎段组成，总长117.0m。

进口水平段长9.0m，宽约10.0m，进口底板高程216.20m；一级槽段长72.50m，始端底宽约10.0m，末端底宽约8.5m，坡比0.019；二级陡槽段长30.5m，始端底宽8.5m，末端底宽7.0m，坡比1:2.34；挑流鼻坎段长5m，挑流鼻坎净宽7.0m，坎顶高程201.80m。

溢洪道进口控制段及一级陡槽段底板及左侧边墙未衬护，右侧采用顶宽为0.6m浆砌石边墙衬护。

二级陡槽段及挑流鼻坎段已三面衬护，底板砼衬护厚0.3m，两侧采用浆砌石挡墙衬护，墙顶宽0.6m，底宽1.2m，高2.8m，迎水面坡比1:0.3。

1 综合说明1.1 绪言1.1.1 工程概况返洲水库位于吉水县八都镇，座落于赣江水系住歧水支流八都水上，距吉水县城约38.0km。

水库控制流域面积5.62 km2，水库设计正常蓄水位107.50 m(黄海高程,下同),设计洪水位(p=3.33%)108.84 m，校核洪水位(p=0.2%)109.94 m，水库总库容450×104 m3 (本次复核)。

水库设计灌溉面积0.35万亩，是一座以灌溉为主，兼有防洪、养殖等综合效益的重点小(1)型水库。

水库于1957年动工兴建，当年枢纽工程建成，次年开始蓄水运行，后经多次加高加固，达到现有规模。

枢纽工程主要建筑物有大坝、溢洪道、灌溉输水涵洞等。

大坝为均质土坝，坝顶高程110.02 m～112.33 m，坝顶长110 m，宽3.5 m，最大坝高20.0 m。

上游块石护坡至94.5 m高程，坡比为1∶2.36～1∶3.0，下游无护坡，坡比为1∶2.0～1∶3.0；下游坝脚左段设有贴坡排水体，其它坝段无反滤排水体。

溢洪道位于大坝右岸山坳中，进口段原为开敞式宽顶堰，堰顶高程为107.50m，现为开敞式明渠，进口高程109.90 m，净宽6.0 m，进口段后依次接第一泄槽、渐变段、消力池、第二泄槽及挑流鼻坎等，溢洪道全长为239.7 m。

灌溉输水涵管位于大坝左端，由斜管和平涵组成。

平涵为钢筋混凝土圆管，进口底高程为90.40 m，出口底高程为89.60 m，内径0.74 m，管长100 m，进口设有消力池。

斜涵为阶梯式方形钢筋混凝土结构，预制混凝土盖板控制。

1.1.2 工程设计、建设过程简介大坝于1957年7月由原吉水县水利局水电设计室设计，并于同年10月由原吉水县水电工程队施工兴建，坝址座落在宽70~80m左右的峡谷中。

施工时在坝基宽114m范围内将表层的腐植土及河床淤泥作了清除，但未清到不透水层。

另外沿坝轴线挖了一条深1~2m、底宽1.5 m的截水槽，但未挖到基岩就回填粘土，虽经人工夯实，但并不是很密实。

除险加固初步设计工程勘察报告1绪言1.1工程概况**水库位于浙江省浙江省**县**镇南院子，根据现有资料以及坝址区测绘成果，水库集雨面积为11.0km2，总库容为295万m3，现有库容为152万m3。

水库于1959年10月10日动工建设，1965年7月竣工。

枢纽建筑物由水库大坝、溢洪道、坝体放水涵管、泄洪闸等组成。

是一座以灌溉为主的小（一）型水库。

根据原有资料记录该大坝为均质坝，最大坝高为6.0m，坝顶长度为560m，顶宽为3.0m。

根据地质勘察成果该坝坝型为均质坝，最大坝高现状为7.70m，坝顶总长582.0m，坝顶宽4.2m，坝顶高程约为8.8m。

溢洪道位于大坝中间位置，底高程为6.3m。

大坝设置有三条放水涵管（从左至右将放水涵管定为1#涵管、2#涵管以及3#涵管）和一座泄洪闸，1#涵管位于大坝左坝肩，2#涵管位于大坝中间靠右位置，3#涵管位于大坝右坝肩，泄洪闸位于大坝中间靠左位置。

大坝至今未进行全面的地质勘察工作，基本资料缺乏。

根据水库长期运行观察，大坝目前主要存在以下问题：（1）1#放水涵管和2#放水涵管已损坏，无法正常使用；（2）大坝背水坡未设置护坡，坡面凹凸不平，存在沉降变形问题；（3）大坝存在严重隐患，排水设施破坏，坝顶已出现沉降变形等现象。

1.2勘察的目的和任务受业主委托，本公司承担浙江省**县**水库除险加固工程初步设计阶段工程地质勘察工作。

本阶段目的是复核水库工程区水文地质、工程地质条件，分析病险产生的原因，检查坝体填筑质量，为水库除险加固设计提供地质资料和物理力学参数，对加固处理措施提供地质建议，详查天然建筑材料的储量、质量及其分布和运输开采条件等。

1.3勘察工作依据及标准本次地质勘察主要依据的法律、法规有：（1）中华人民共和国水法中华人民共和国主席令[2002]第74号；（2）中华人民共和国环境保护法中华人民共和国主席令[1989]第22号；（3）中华人民共和国安全生产法中华人民共和国主席令[2002]第70号。

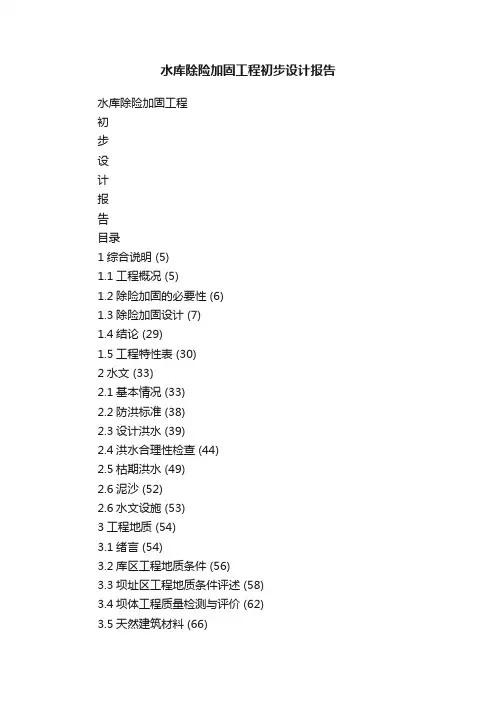

水库除险加固工程初步设计报告水库除险加固工程初步设计报告目录1综合说明 (5)1.1工程概况 (5)1.2除险加固的必要性 (6)1.3除险加固设计 (7)1.4结论 (29)1.5工程特性表 (30)2水文 (33)2.1基本情况 (33)2.2防洪标准 (38)2.3设计洪水 (39)2.4洪水合理性检查 (44)2.5枯期洪水 (49)2.6泥沙 (52)2.6水文设施 (53)3工程地质 (54)3.1绪言 (54)3.2库区工程地质条件 (56)3.3坝址区工程地质条件评述 (58)3.4坝体工程质量检测与评价 (62)3.5天然建筑材料 (66)3.6结论与建议 (67)4工程任务和规模 (69)4.1项目区社会经济发展现状及发展规划 (69) 4.2工程任务及除险加固的必要性 (70)4.3工程规模 (71)5除险加固工程设计 (78)5.1工程现状及存在的问题 (78)5.2除险加固设计依据 (80)5.3除险加固总体布置方案 (88)5.4挡水建筑物 (89)5.5泄水建筑物 (96)5.6输水建筑物 (101)5.7其他除险加固内容设计 (102)5.8工程量汇总 (102)6施工组织设计 (105)6.1施工条件 (105)6.2施工导流与度汛 (108)6.3主体工程施工 (109)6.4施工总进度 (115)7环境保护与水土保持 (116)7.1环境保护 (116)7.2水土保持 (125)8工程管理设计 (132)8.1工程管理机构和管理现状 (132)8.2管理体制 (132)8.3工程管理及保护范围 (132)8.4工程管理设施 (133)8.5工程运用管理 (133)9设计概算 (135)9.1工程概况 (135)9.2投资主要指标 (135)9.3编制依据及方法 (135)10经济评价 (185)10.1概述 (185)10.2国民经济评价 (186)10.3财务评价 (192)10.4综合评价 (193)1综合说明1.1工程概况平坝河水库坝址位于景谷县民乐镇翁孔村平坝河上游，属澜沧江水系。
