逆向工程在产品设计中的应用分析

逆向工程技术在制造业中的应用

逆向工程技术是一个非常关键的技术，因为它可以用来分析和重现产品，使得制造商能够迅速生产出新产品或改进现有产品，加快产品开发的速度，节省生产成本。在这篇文章中，我们将探讨逆向工程技术在制造业中的应用。

1. 逆向工程技术是什么

逆向工程是指将产品进行反向分析和研究的过程，以了解产品的设计、材料和制造工艺。逆向工程技术可以采用多种方法，包括三维扫描、计算机辅助设计和可视化技术等。逆向工程技术还可以用于产品的再制造和维护，从而提高产品的寿命和性能水平。

2. 逆向工程技术在制造业中的应用

逆向工程技术在制造业中有广泛的应用。以下是其中几个重要的应用领域。

2.1. 产品设计和开发

逆向工程技术可以用来分析并了解市场上现有产品的设计和性能，从而更好地确定产品的设计目标和开发方向。逆向工程技术还可以帮助制造商减少产品的试错周期和制造成本，提高产品的质量和性能。

2.2. 制造工艺分析

逆向工程技术可以用来分析并了解产品的制造工艺，包括材料的选择和加工工艺等。通过分析产品制造过程和材料使用情况，制造商可以寻找提高效率和降低成本的机会，优化生产线和制造流程。

2.3. 零部件制造和再制造

逆向工程技术可以用于制造和再制造零部件，将原产品的零部件重新制造或替换，改善产品的性能和寿命。逆向工程技术还可以用于维护旧产品和废旧物品，在确保环境安全的前提下，将废弃物品重新利用起来。

3. 逆向工程技术的优势

逆向工程技术在制造业中具有许多优势，以下是其中几个。

3.1. 提高效率和降低成本

逆向工程技术可以帮助制造商更快地生产和改进产品，从而提高生产效率和降低制造成本。逆向工程技术还可以帮助制造商更好地理解产品的设计和材料，从而精细制造，避免产品浪费。

3.2. 优化产品设计和开发

逆向工程技术可以帮助制造商更好地了解现有产品的设计与使用情况，从而更好地优化产品的设计和开发方向。逆向工程技术还可以帮助制造商寻找并发掘市场所需的产品，从而更好地开拓市场。

龙源期刊网

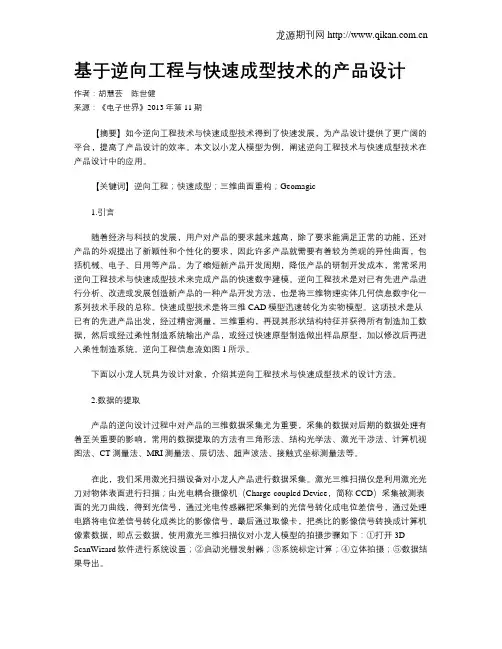

基于逆向工程与快速成型技术的产品设计

作者：胡慧芸 陈世健

来源：《电子世界》2013年第11期

【摘要】如今逆向工程技术与快速成型技术得到了快速发展，为产品设计提供了更广阔的平台，提高了产品设计的效率。本文以小龙人模型为例，阐述逆向工程技术与快速成型技术在产品设计中的应用。

【关键词】逆向工程；快速成型；三维曲面重构；Geomagic

1.引言

随着经济与科技的发展，用户对产品的要求越来越高，除了要求能满足正常的功能，还对产品的外观提出了新颖性和个性化的要求，因此许多产品就需要有着较为美观的异性曲面，包括机械、电子、日用等产品。为了缩短新产品开发周期，降低产品的研制开发成本，常常采用逆向工程技术与快速成型技术来完成产品的快速数字建模。逆向工程技术是对已有先进产品进行分析、改进或发展创造新产品的一种产品开发方法，也是将三维物理实体几何信息数字化一系列技术手段的总称。快速成型技术是将三维CAD模型迅速转化为实物模型。这项技术是从已有的先进产品出发，经过精密测量，三维重构，再现其形状结构特征并获得所有制造加工数据，然后或经过柔性制造系统输出产品，或经过快速原型制造做出样品原型，加以修改后再进入柔性制造系统。逆向工程信息流如图1所示。

下面以小龙人玩具为设计对象，介绍其逆向工程技术与快速成型技术的设计方法。

2.数据的提取

产品的逆向设计过程中对产品的三维数据采集尤为重要，采集的数据对后期的数据处理有着至关重要的影响，常用的数据提取的方法有三角形法、结构光学法、激光干涉法、计算机视图法、CT测量法、MRI测量法、层切法、超声波法、接触式坐标测量法等。

在此，我们采用激光扫描设备对小龙人产品进行数据采集。激光三维扫描仪是利用激光光刀对物体表面进行扫描；由光电耦合摄像机（Charge-coupled Device，简称CCD）采集被测表面的光刀曲线，得到光信号，通过光电传感器把采集到的光信号转化成电位差信号，通过处理电路将电位差信号转化成类比的影像信号，最后通过取像卡，把类比的影像信号转换成计算机像素数据，即点云数据。使用激光三维扫描仪对小龙人模型的拍摄步骤如下：①打开3D

逆向工程在模具制造中的应用

[摘要]：本文阐述了逆向工程的内容、应用范围和发展条件，分析了逆向工程技术目前存在的不足，并提出了逆向工程在实施过程中需要注意和解决的问题。

[关键词]：逆向工程；cad技术；模具制造

一、逆向工程技术的内容及其应用范围

随着计算机技术的发展，cad技术已成为产品设计人员进行研究开发的重要工具，其中的三维造型技术已被制造业广泛应用于产品及模具设计、方案评审、自动化加工制造及管理维护各个方面。在实际开发制造过程中，设计人员接收的技术资料可能是各种数据类型的三维模型，但很多时候，却是从上游厂家得到产品的实物模型。设计人员需要通过一定的途径，将这些实物信息转化为cad模型，这就应用到了逆向工程技术。

所谓逆向工程（又称反求工程或反求设计）技术，是指用一定的测量手段对实物或模型进行测量，根据测量数据通过三维几何建模方法重构实物的cad模型的过程。

正向工程的区别。传统设计是通过工程师创造性劳动，将一个未知的设计理念变成人类需求的产品的过程。工程师首先要根据市场需求，提出技术目标和技术要求，进行功能设计，确定原理方案，进而确定产品结构，再经过一系列的设计活动之后，得到新产品。可见传统的设计是一个“功能→原理→结构”的工作过程。逆向工程是从产品原型出发，进而获取产品的三维数字模型，使得能够进

一步利用cad/ace/cam以及cims等先进技术对其进行处理。反求设计是“实物原型→原理、功能→三维重构”的工作过程。

一般来说，产品逆向工程包括形状反求、工艺反求和材料反求等几个方面，在工业领域的实际应用中，主要包括以下几个内容：

（1）新零件的设计，主要用于产品的改型或彷型设计。

（2）已有零件的复制，再现原产品的设计意图。

（3）损坏或磨损零件的还原。

模具设计制造中逆向工程技术的应用

摘要：模具市长/市场竞争越来越激烈，新产品层出不穷，技术水平不断提高。模具企业不仅要快速开发产品，还要进行创新设计。逆向工程具有快速、高效、高质量开发新产品的优点，广泛应用于模具设计和生产，具有广阔的发展前景。

关键词：模具设计制造；逆向工程技术；应用

引言

逆向工程(ReverseEngineering，Re)(也称为逆向工程)是基于现有产品模型逆向启动产品设计数据、通过测量设备获取产品的3D数据、重复使用逆向软件重建产品的3D模型的技术。立体成像(SL)是以液体光敏树脂为材料的三维打印技术之一，打印时在紫外激光扫描光敏树脂表面、扫描区域进行光聚合固化，成为零件截面的薄层，固化逆向工程在模具、汽车、航空等领域有很好的应用前景，结合三维打印技术很好。

1.逆向工程技术

在人们生活水平不断提高的过程中，现代技术产品的换代越来越快，产品功能呈现出多种发展趋势。模具制造要快，质量好，更新快。传统模具制造不能满足客户需求，采用现代模具制造技术加工，通过三维反扫描技术可以有效满足现代工业生产的实际需求。逆向工程又称逆向工程、逆向工程等。通过工程塑料零件的物理基础，三维扫描技术，获取三维点云数据信息，利用逆向工程软件进行模型处理和设计，获取工程塑料零件的各种模型参数信息。

2.逆向工程技术的分类

逆向工程技术可根据请求的数据分为几何逆向材料、工艺逆向材料和逆向材料。几何反演是根据实际样本几何截面的数字化信息对样本CAd模型进行反演。使用三维扫描仪专业准确地扫描物理对象，处理收集的产品的三维数据，在软件中实现可重构的CAD数据模型，获得样品的三维实体模型。3D实体模型可让您生产产品或模具、对原始产品进行不同程度的修改以及模拟。工艺逆向和材料的逆向反应是对制造工艺和产品使用过程的推理，得出实用的产品制造方法。

3.模具设计制造中逆向工程技术的应用流程

3.1数据测量与采集

测量和数据采集是防塑料模具设计的第一步，基于测量过程中侧头是否与工件接触，目前接触模具的测量精度高，对工件的表面光和颜色没有特殊要求，但在测量过程中必须严格控制测量速度，以免损坏侧头。非接触式具有测量速度快，但测量精度低的优点，测量过程中工件表面的光线要适中，目前常用于测量表面结构复杂的工件。数据测量是连接物理工件和三维数据模型的两个孤立过程的数字化处理桥梁，为了满足当前行业在测量过程中对高设计效率的需求，必须充分描述工件的几何特征，并使用适当的技术和工具来减少扫描和采集无用的点云数据。通常，CMM测量工件表面点云数据，通过表面特征情况分析自动编程表面片测量路径，减少测量时的抗干扰能力，提高测量效率，及时保证点云数据下的表面质量。
