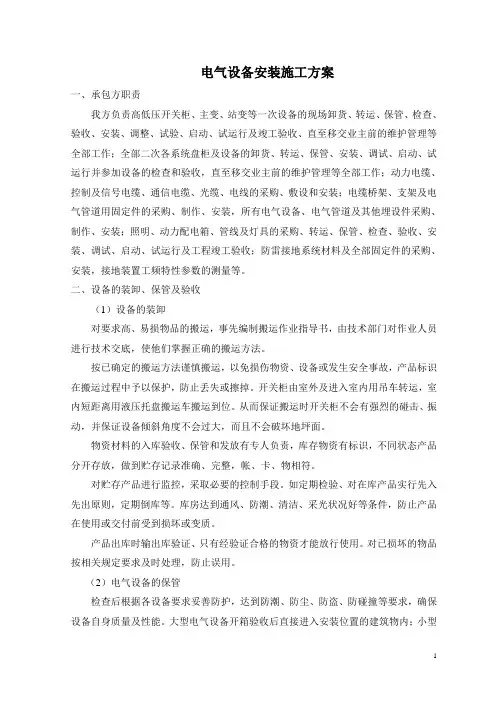

电气设备安装施工方案

目 录

1. 电气工程概况 ................................................................................................................ 2

2. 主要工程量 ..................................................................................................................... 4

3. 施工准备 ........................................................................................................................... 4

4. 电气设备安装的施工顺序 ................................................................................... 6

5. 电气设备安装的施工措施 ................................................................................... 6

6. 电气试验 ......................................................................................................................... 12

7. .照明安装 ......................................................................................................................... 13

8. 质量控制措施 .............................................................................................................. 15

9. 安全保证措施 .............................................................................................................. 16

10. 文明施工 ...................................................................................................................... 17

本施工方案依据****设计研究总院的系统图设计㈠、㈡册及厂区动力平面图㈠、㈡册和厂区照明平面图㈠、㈡编制，适用于厂内任一构筑物电气设备安装施工。

1. 电气工程概况

1. 1工艺构筑物

电气设备安装的构筑物包括格栅渠道及进水泵房、曝气沉砂池、鼓风机房、曝气池、回流污泥及剩余污泥泵房、沉淀池、污泥脱水机房及中水泵房等，大小共12个构筑物。在12个构筑物中电气设备装接总台数为202台；设备总装机容量为4728KW；电气安装的主要项目包括电缆管路敷设，电缆桥架及支架的安装，箱、盘、柜安装，电缆敷设，电动机及电气设备接线、设备调试及照明安装等。

1. 2电源及配电方式

1.2.1高压电源及配电方式

鼓风机房5台单机容量为560KW的鼓风机电机工作电压为10KV，为此在鼓风机房设有7面10KV高压开关柜，为高压电机提供双路电源。总电源由总变10KV配电装置提供。

1.2.2低压电源及配电方式

总变电室设有2台10/0.4KV. 1250KVA电力变压器，通过设于总变电室的MCC1以TN-S三相五线制方式为全厂低压用电设备提供双路总电源。除了进水泵房6台进水泵及曝气池20台搅拌器由MCC1直接配电外，在回流污尼泵房A设MCC2，脱水机房设MCC3，中水泵房 设MCC4，其余构筑物或设DB动力箱或设LCC配电箱，其电源均由MCC1引来。

1.3控制

工艺设备采用集中控制和就地控制，集中控制在电源开关板实现，就地控制通过就地控制箱实现，通过手动-自动切换开关，并通过PLC实现自动控制。

1.4主要技术特点

大鼓风拖动采用10KV高压电动机，这在市政施工史上是第一例，电动机的工作电压越高，所要求的安装技术水准也就越高。进水泵单机容量275KW，低压电机容量如此之大也实属少见，且采用较先进的软启动技术，这些无疑使施工单位将临许多新课题。

1.5可能形成影响工作的几个因素

本工程设备安装工程量较大，工期紧迫，就目前状态看来，留给安装施工的实际工期仅只有3个月，可能形成影响工期的主要因素有以下几条：①进口设备的到货日期；②国内主要设备及材料的到场日期；③厂区电缆沟及电缆管路的连通日期；④曝气池及沉淀池上防护栏杆安装的完工日期。受以上几个因素的影响，使得设备安装本可以提早进行准备的前期工作无从展开，这势必形成前松后紧的施工局面，加之设计不周全造成的种种障碍，是影响竣工日期及工程质量的主要因素。 2. 主要工程量

电缆管路敷设

电缆桥架安装 2330米（延米）

电缆支架安装 670米（延米）

盘柜基础及支架制作安装 119套

电缆吊架制作安装 16套

盘柜安装及接线 140面

电缆敷设 36845米

电动机接线 202台

构筑物内部照明 1项

厂区照明 1项

3. 施工准备

3.1技术准备

为了确保电气设备安装的顺利施工及实现工程质量目标，凡参予设备安装施工的专业技术人员要认真阅读、研究施工图纸及外方设备图纸、说明书和技术资料，认真学习、掌握相关的安装标准及施工验收规范，组织有关人员进行技术交底，做到人人熟悉现场、熟悉图纸、熟悉设备、熟悉施工验收规范，切实做到对工程人人心中有数，为全面完成任务作好充分的技术准备。 3.2施工人员准备

电气设备安装工程设专业负责人1名；专业技术负责人1名；电气专业施工员1名；电气设备安装施工作业操作人员15名。

3.3施工机具准备

序号 名称 规格型号 单位 数量

1 高压试验设备 套 1

2 兆欧表 ZC-7 1000V 块 1

3 兆欧表 ZC-7 2500V 块 1

4 兆欧表 JDC-3 5000V 块 1

5 双臂电桥 QJ57型 块 1

6 万用表 DT-930F 块 2

7 钳型电流表 266C 块 2

8 接地摇表 ZC-8 块 1

9 开孔器 套 1

10 液压钳 要 2

11 台钻 0-13″/mm 台 1

12 砂轮机 200mm 台 1

13 手电钻 0-6″/mm 台 3

14 冲击电锤 HILT1 台 2

15 电焊机 台 2

16 切割机 台 1

17 绞丝机 台 1

18 角磨机 台 3

19 水平尺 300mm 把 2

20 铅坠 个 2 4. 电气设备安装的施工顺序

电气设备安装施工具有明显的阶段性，各道工序之间具有不能超越的关系，施工顺序大致分为以下几个步骤：

第一步 电缆管路敷设、电缆桥架及支架安装。

第二步 箱、盘、柜基础及支架的予制及安装。

第三步 箱、盘、柜安装。

第四步 电缆敷设。

第五步 电动机及电气设备接线。

5. 电气设备安装的施工措施

5.1电缆管路敷设

5.1.1本工程电缆管路均采用热镀锌水煤气钢管。所有电缆管路的材质、管径及敷设方式必须符合设计及规范要求。

5.1.2电缆管路敷设要连接紧密，管口光滑，出线口作成喇叭形明配管及其支架应平直牢固，排列整齐，暗配管保护层应大于15mm。

5.1.3电缆管为延伸长度采用套管焊接时，套管长度不应小于管径的3倍，且两端满焊；采用管箍连接时，其两端用跨接线焊接牢固，电缆管的焊接处，罗纹处做防腐处理。明配管的防腐处理底层刷防锈漆，面层刷银粉；暗配管只涂环氧煤沥青。

5.1.4电缆管在弯制后，不应有裂缝和明显凹瘪现象，其弯曲半径一般不应小于管外径10D，且不小于所穿电缆的最小允许弯曲半径。

5.1.5每根管的弯头不超过3个，直角弯不超过2个。 5.1.6暗配出地面的管与地面垂直。

5.1.7所有电缆管必须与系统接地装置进行可靠的等电位联结。

5.2电缆桥架及电缆支架安装

5.2.1各工程部位电缆桥架及支架的安装，其型号、材质、表面处理及安装方式都必须符合设计及规范要求。

5.2.2桥架及支架的安装施工遇有工序交叉时，要在其它工序完工后进行，以免其它工序施工对桥架造成损伤。

5.2.3桥架、支架安装开工前先清理作业地段的积水、杂物，以防施焊时发生触电事故。若施焊点已装有其它设备时，要对设备采取防污损措施。

5.2.3水平桥架安装施工步骤：①弹出水平基准线；②计算所需立柱数量并确定立柱安装位置；③打膨胀螺栓孔；④上立柱；⑤上托臂；⑥上托盘；⑦挂线调整托盘使之达到要求。.

. 5.2.4厂区电缆沟内主要用电缆支架，最下层为托盘，施工步骤同上前五步。

5.2.5曝气池沉淀池上桥架沿池上防护栏杆外侧安装，桥架安装高度初步定为托盘底部距走道板地面150mm。

5.2.6桥架及支架的接地做法，采用φ10热镀锌圆钢，沿全长在每根立柱下方焊接牢固，圆钢要经调直，焊接平整，饱满，焊接处做防腐处理，防腐涂层要均匀，涂刷后不污染设备及构筑物。

5.2.7桥架的允许安装偏差 顺序 项目 允许偏差 检查频率

检查方法

范围 实数

立柱 垂直度 ≯5mm 5根 2 挂线、尺量

1 间距 ±30mm 5挡 2 尺量

2 托盘 高度 ±5mm 10m/层 2 尺量

5.3盘、柜安装

5.3.1盘柜安装要在土建工程内装修及屋面防水完工后进行。

5.3.2盘柜基础或支架的制作及安装是关系盘柜安装质量的基础环节，盘柜基础或支架，应根据设计要求及盘柜的实际安装尺寸，进行精心制作。

5.3.3用以制作盘柜基础或支架的型钢，不得有蜂窝麻面或严重锈蚀现象。

5.3.4基础或支架下料后成型前先经除锈，露出金属光泽。成型后涂防腐底漆二道、面漆二道，待凉干后再进行安装。同一类型的箱盘支架形式一致，尺寸一致，同一场所的面漆一致。

5.3.5盘柜在二次搬运过程中，取下易损部件及活动部件，以免在搬运中损坏或丢失；特别要对面板上的凸出部件指示灯、操作手柄及仪表等加以保护。

5.3.6对于带有包装箱大型盘柜如10KV柜，MCC2及MCC3等，要在安装地点就近开箱。室内外有高程差时，应在门口搭设临时平台，以便运输。

5.3.7盘柜安装时，依据施工图的布置及盘柜编号，按顺序将盘柜在型钢基础上就位。
