电气设备安装方案

设备安装电气施工方案

一、工程概况

本工程为设备安装电气施工项目，主要包括大型电气设备的吊装、安装、调试等工作。工程地点位于XX市XX工业园区，占地面积约20000平方米。工程主要包括以下内容：

1. 设备吊装：包括变压器、高低压开关柜、电缆桥架等大型电气设备的吊装。

2. 设备安装：根据设计图纸，进行设备的组装、接线、调试等工作。

3. 电气施工：包括电缆敷设、接线、绝缘测试等。

二、吊装管理

（一）、吊装施工组织流程

1. 编制吊装施工方案：根据工程特点和设备参数，制定详细的吊装施工方案。

2. 吊装前准备：包括设备检查、工器具准备、人员培训等。

3. 吊装作业：按照吊装方案进行设备吊装，确保安全、高效。

4. 吊装后验收：对吊装完成的设备进行检查、验收，确保设备完好无损。

（二）、现场吊装组织机构

1. 吊装指挥部：负责吊装作业的统一指挥、协调。

2. 施工班组：负责具体吊装作业的实施。

3. 安全员：负责现场安全监督、检查。

4. 质量员：负责吊装质量检查、验收。

（三）、管理职责

1. 项目经理：负责整个工程的组织、协调、管理，对吊装作业全面负责。 2. 吊装指挥部：负责制定吊装方案，组织吊装作业，处理突发情况。

3. 施工班组：严格按照吊装方案进行作业，确保吊装安全、高效。

4. 安全员：负责现场安全监督，发现问题及时制止、整改。

5. 质量员：负责吊装质量的检查、验收，确保设备安装质量。

三、工器具的选用

1. 吊装设备：根据设备重量和尺寸，选用合适的吊车、叉车、吊索具等。

- 主吊车：选择具有足够起重能力和工作幅度的汽车吊。

- 辅助吊车：根据需要选择随车吊、叉车等辅助吊装设备。

- 吊索具：包括钢丝绳、吊带、卸扣、滑轮组等，需符合国家标准，保证吊装安全。

2. 安装工具：包括扳手、螺丝刀、电钻、万用表等，应确保工具的完好性和适用性。

3. 测量工具：卷尺、水平尺、经纬仪等，用于测量设备安装位置和精度。

电气设备安装施工方案

一、前期准备工作：

1.调查勘测：对现场进行详细的勘查和调查，了解现场的环境、结构和需求，并制定合理的方案。

2.确定设备：根据用户需求和现场条件，确定适宜的电气设备，并进行采购和提前准备。

二、施工流程：

1.工程准备：确定施工队伍和施工班组，并安排工程负责人进行统筹管理。准备好所需的人力、物力和材料。

2.施工准备：进行电气设备的安装位置标注，对现场进行清理和整理，保持施工环境整洁有序。

3.排线敷设：根据设计图纸，在设备安装位置预留好电气设备的排线通道。根据设计要求敷设电缆、布线、开孔等，并进行必要的隐蔽工作。

4.设备安装：按照设备的安装要求和施工图纸，进行电气设备的安装，包括固定、连接和调试等工作。

5.设备接线：根据电气设备的接线图和电气原理图，对设备进行接线。确保接线正确、牢固，并进行必要的绝缘处理。

6.设备调试：对已经安装好的设备进行电气性能测试和功能调试。保证设备的正常工作和安全运行。

7.验收交接：完成设备的安装和调试后，进行验收检查。确保设备的性能符合要求，并进行最终的交接工作。 三、施工注意事项：

1.安全：施工过程中，要确保人员的安全，严格遵守施工现场安全规范，如佩戴必要的个人防护装备，设置安全警示标志等。

2.工艺标准：按照相关的电气设备安装标准和规范进行施工，确保施工质量和安全性。

3.环境保护：施工过程中，要注意保护环境，妥善处理施工废料和污水，避免污染。

四、施工质量控制：

1.质量验收：对施工过程进行随时的检验和验收，确保施工质量符合要求。

2.工艺控制：严格按照工艺要求进行施工，确保每个环节的质量符合标准。

3.质量记录：及时记录施工中的关键环节和问题，保留好相应的施工记录和相关文件。

五、施工后维护：

1.运维手册：编制详细的设备运维手册，包括设备的安装、维护、保养和故障处理等内容，方便用户进行日常管理和维护。

2.定期检查：按照设备的使用情况和要求，定期对电气设备进行检查和维护，确保设备的正常运行和安全性。

第1篇

一、工程概况

本工程为某地区电力公司新建变电站电力成套设备安装工程。工程内容包括主变压器、断路器、隔离开关、负荷开关、电流互感器、电压互感器、避雷器、母线、电缆等设备的安装及调试。工程地点位于某市某区，工程规模较大，施工周期约6个月。

二、施工准备

1. 施工组织设计

（1）施工组织结构：成立项目施工经理部，下设施工技术组、质量保证组、安全监督组、材料设备组、财务组等部门。

（2）施工人员配置：根据工程规模和施工内容，配置相应的施工人员，包括施工技术员、质量员、安全员、电工、焊工、起重工等。

2. 施工现场准备

（1）施工现场平整、排水畅通，满足施工要求。

（2）施工现场设置安全警示标志，确保施工安全。

（3）施工现场搭建临时设施，如办公室、宿舍、食堂等。

3. 材料设备准备

（1）按照设计要求，采购合格的主变压器、断路器、隔离开关、负荷开关、电流互感器、电压互感器、避雷器、母线、电缆等设备。

（2）设备到场后，进行验收，确保设备质量符合要求。

（3）准备施工所需的工具、器材、原材料等。

4. 施工技术准备

（1）组织施工人员进行技术培训，确保施工人员掌握施工工艺和技术要求。

（2）编制施工方案，明确施工工艺、质量控制、安全措施等。

（3）制定设备安装及调试计划，确保工程进度。 三、施工工艺

1. 施工流程

（1）施工准备：按照施工组织设计，完成施工人员、材料设备、施工现场的准备工作。

（2）设备安装：按照设计要求，依次进行主变压器、断路器、隔离开关、负荷开关、电流互感器、电压互感器、避雷器、母线、电缆等设备的安装。

（3）设备调试：完成设备安装后，进行设备调试，确保设备运行正常。

（4）工程验收：完成施工任务后，进行工程验收，确保工程质量符合要求。

2. 施工工艺

（1）设备安装

1）主变压器安装：按照设备说明书，进行设备就位、固定、接地等操作。

2）断路器、隔离开关、负荷开关安装：按照设备说明书，进行设备就位、固定、接地等操作。

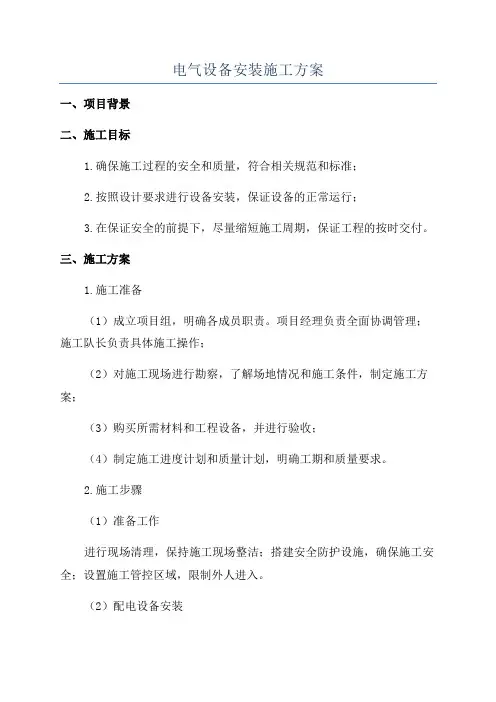

电气设备安装施工方案

一、项目背景

二、施工目标

1.确保施工过程的安全和质量，符合相关规范和标准；

2.按照设计要求进行设备安装，保证设备的正常运行；

3.在保证安全的前提下，尽量缩短施工周期，保证工程的按时交付。

三、施工方案

1.施工准备

（1）成立项目组，明确各成员职责。项目经理负责全面协调管理；施工队长负责具体施工操作；

（2）对施工现场进行勘察，了解场地情况和施工条件，制定施工方案；

（3）购买所需材料和工程设备，并进行验收；

（4）制定施工进度计划和质量计划，明确工期和质量要求。

2.施工步骤

（1）准备工作

进行现场清理，保持施工现场整洁；搭建安全防护设施，确保施工安全；设置施工管控区域，限制外人进入。

（2）配电设备安装 按照设计图纸和相关标准进行配电设备安装。首先搭建配电设备支架和座子，然后根据设备需求进行接线和排列。安装过程中要注意保持设备的垂直度和水平度，以及设备之间的间距。

（3）照明设备安装

根据设计图纸进行照明设备的安装。选择适当的照明设备安装位置，注意设备的安装高度和角度。进行电气接线时，要保证接触良好和绝缘可靠。

（4）通信设备安装

根据设计图纸进行通信设备的安装。保证设备安装位置的稳固和合理。进行通信线缆的敷设和接线，确保通信设备的正常工作。

（5）设备调试

在设备安装完毕后，对每个设备进行逐项调试和测试。确保设备能正常运行，无故障问题。

（6）验收和交付

按照设计要求进行验收，确定设备安装质量是否符合标准。对合格设备进行备案和交付，对不合格设备进行重新安装或更换。

四、施工安全

1.施工现场要进行周边警戒和人员管控；

2.配备防护用品，如安全帽、手套、护目镜等，并对施工人员进行安全培训；

3.严格执行电气设备施工的安全操作规程，如设备停电和接地保护； 4.定期组织安全检查，及时处理安全隐患；

5.遇到特殊施工环境和情况时，及时调整施工方案，确保施工安全。

五、施工质量控制
