厂区室外污水雨水管道施工方案

1 第一节 工程概况

XX地面道路改造工程，全长XXXX米。工程起点为XX，终点为XX。该工程是XX省重点工程，同时也是XX市“十年一大变”的工程之一。

本工程的排水系统采用雨污分流制。雨水管分散排入XX公路过路渠箱及XX涌，污水管排往XX路、XX路规划污水管道并输入XX泵站。雨水管采用II级混凝土承插管，管径从DN300~DN1500,污水管采用双壁波纹管，管径从DN300~DN800。其中D﹤400采用UPVC管，D﹥400采用HDPE管。

本工程的雨水管和污水管均位于道路两侧的绿化带中，雨水管和污水管的管距为2米。污水管埋深5~7米，XX路口的过路污水管埋深9米。雨水管埋深2~4米。由于雨水管和污水管的管距较接近，我司准备按一次开挖基坑同时施工污水管和雨水管，考虑到污水管道的埋深大，管道基坑采用拉森钢板桩支护。根据地质情况的不同，污水管和雨水管的管道基础分别采用深层搅拌桩、换填碎石砂以及抛填块石等方式处理。高架桥落水管接地后由落水管检查井收集排往雨水管道。

2 排水工程量汇总表

名称 管径 数量（米） 名称 管径 数量（米）

雨水管 D=300（支管） 1769

污水管 D=300（支管） 234

D=400 156 D=400 1222

D=500 375 D=500 847

D=600 181 D=600 937

D=700 321 D=800 100

D=800 437 D530×10（钢管） 20

D=1000 267

D=1200 530

D=1350 547

D=1500 616 3 第二节 施工计划

一、施工总体部署

XX公路是XX市西北部进出的重要的主干道，车流量大且车速快。而且附近有各种大型的物流货场，大型货车出入频繁。排水施工的总体部署原则：在确保招标文件要求的总工期同时，将施工对交通的影响减至最小，保障交通的正常运转，并确保工程质量和施工安全。

1

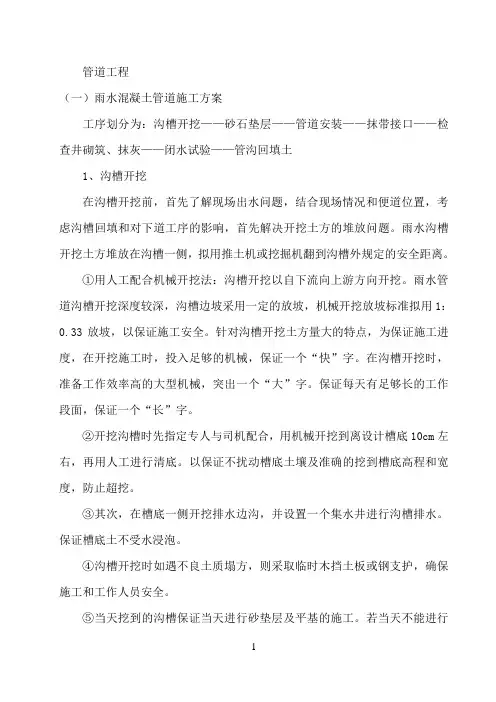

管道工程

（一）雨水混凝土管道施工方案

工序划分为：沟槽开挖——砂石垫层——管道安装——抹带接口——检查井砌筑、抹灰——闭水试验——管沟回填土

1、沟槽开挖

在沟槽开挖前，首先了解现场出水问题，结合现场情况和便道位置，考虑沟槽回填和对下道工序的影响，首先解决开挖土方的堆放问题。雨水沟槽开挖土方堆放在沟槽一侧，拟用推土机或挖掘机翻到沟槽外规定的安全距离。

①用人工配合机械开挖法：沟槽开挖以自下流向上游方向开挖。雨水管道沟槽开挖深度较深，沟槽边坡采用一定的放坡，机械开挖放坡标准拟用1：0.33放坡，以保证施工安全。针对沟槽开挖土方量大的特点，为保证施工进度，在开挖施工时，投入足够的机械，保证一个“快”字。在沟槽开挖时，准备工作效率高的大型机械，突出一个“大”字。保证每天有足够长的工作段面，保证一个“长”字。

②开挖沟槽时先指定专人与司机配合，用机械开挖到离设计槽底10cm左右，再用人工进行清底。以保证不扰动槽底土壤及准确的挖到槽底高程和宽度，防止超挖。

③其次，在槽底一侧开挖排水边沟，并设置一个集水井进行沟槽排水。保证槽底土不受水浸泡。

④沟槽开挖时如遇不良土质塌方，则采取临时木挡土板或钢支护，确保施工和工作人员安全。

⑤当天挖到的沟槽保证当天进行砂垫层及平基的施工。若当天不能进行

2

垫层及平基的施工，则开挖沟槽底部土方时预留10—20cm的土，待第二天继续开挖到指定标高。

⑥沟槽开挖后，遇到软土、松土或扰动土时先采用人力插钎测定地基处理深度方法，报监理工程师及甲方代表进行适当处理。遇到深度大时，报监理工程师及甲方代表联系设计单位进行处理。

⑦沟槽两侧临时堆土或施加其他荷载时，注意不得影响建筑物、各种管线和其他设施。

2、砂石垫层施工

①沟槽经自检及甲方、监理工程师签认后，即可进行砂石垫层施工。若检查土质情况有异常，报监理、设计采取处理措施。

②砂石基础施工时，采用机械回填，人工夯实整平。

百度文库 - 让每个人平等地提升自我

15

室外管道工程专项施工方案

编制单位： 北京城建五集团有限公司

滨州北海分公司厂房项目部百度文库 - 让每个人平等地提升自我

15 目 录

一、 编制依据

二、 工程概况

三、 施工流程

四、 施工准备

五、 施工工艺

六、 相关施工要求

七、 管道基础质量控制

八、成品保护

九、安全生产及文明施工

十、应急预案

十一、雨季施工百度文库 - 让每个人平等地提升自我

15 一、编制依据

1、本工程设计图纸及本工程施工组织设计

2、中华人民共和国的有关国家、行业及地方标准及规范

3、《建设工程质量管理条例》

4、《建设工程安全生产管理条例》

5、《实施工程建设强制性标准监督规定》

6、04S520埋地塑料排水管道施工

7、《埋地塑料排水管道工程技术规程》DGTJ08-308-2002

8、《给水排水管道工程施工及验收规范》GB 50268-2010

9、《混凝土结构工程施工质量验收规范》 GB50204-2015

10、《建筑地基基础工程施工质量验收规范》 GB50202-2011

11、《建筑工程施工质量验收统一标准》 GB50300-2013

12、《工程测量规范》 GB50026-2007

13、《施工现场临时用电安全技术规程》 JGJ46-2012

14、《建筑施工高处作业安全技术规范》 JGJ80-1991

15、《建筑机械使用安全技术规范》 JGJ33-2012

16、《建筑施工安全检查标准》 JGJ59-2011

17、 国家及地方现行的安全生产、文明施工及环保等有关规定。

18、执行我公司ISO9001质量管理体系、ISO14001环境管理体系、GB/T28001职业健康安全管理体系等三体系的管理规定。

二、工程概况

本次施工工程量为：南北路五、六、三、七、吕水路；东西路三、四、五；环园区路及车间之间的雨水、污水管道敷设。

施工方案

第一节 工程概况

本工程位山西新华化工有限责任公司综合技术改造项目厂区生活污水、雨水管道改造工程，施工内容为厂区内的污水、雨水管道改造，材料选用HDPE高密度聚乙烯双壁波纹管、De300MM及以上钢带增强聚乙烯双壁波纹管采用电热熔带加热熔挤出焊接组合方式，De300mm以下双壁波纹管采用橡胶密封圈承接连接。

管道基础为原土夯实，管底铺中细砂100mm，腋角部分及管顶200mm以下铺中细砂，从管底基础至管顶以上范围内，必须用人工回填，严禁用机械推土回填。

第二节施工要求

一技术要求

1、 开工前由项目经理部对施工班组作好各级技术准备和技术交底工作并做好记录，施工员、测量工要熟悉图纸，领会施工方案的作业要求，建立现场水准测量网。

2、 专职测量工要配合施工员进行质量控制，要及时复撒灰线，及时控制开挖标高。 3、 施工员、测量工换班时，要认真进行书面交接，确保开挖质量。

4、 防陷措施，开挖施工中应采取防陷措施。当遇软弱基础时，应铺垫30~50cm厚碎石垫层。

5、 基坑开挖时，应做好坑外排水工作，避免雨水流入基坑。基坑顶做出排水坡度，以防雨水流入基坑。

6、 冬季施工

二、安全要求

开工前要做好各级安全教育和安全交底工作，制定切实可行的安全和文明施工责任制，组织所有施工人员施工前安全知识培训，土方外运时，为了确保安全，在出入口处应设安全岗，配备专人指挥车辆。车辆必须经冲洗干净才准许放行，为解决施工人员上、下基坑，应用?48钢管搭设靠梯，梯宽700mm，靠梯两侧设置900mm高扶手栏杆。夜间应用红色安全灯.

第二节 施工准备

一准备工作

1施工全过程要做到“六落实”即施工负责人、施工员、质量员“三位一体”人员落实；施工方案、施工技术措施落实；施工机械设备、检测手段落实；对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实、各级人员的岗位职责落实；安全质量奖惩制度落实。
