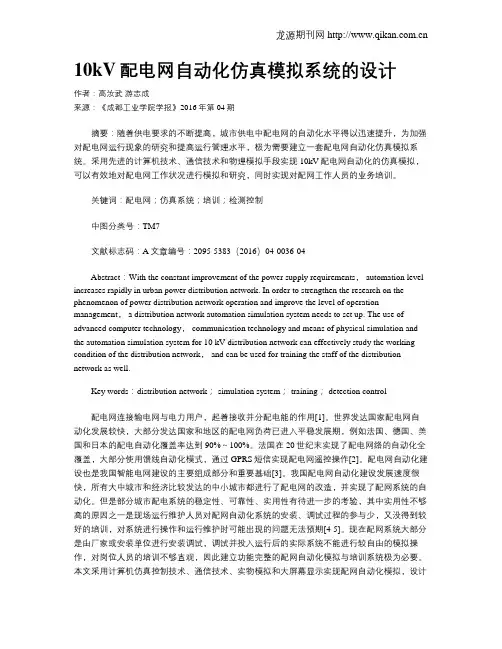

10kV配电网自动化仿真模拟系统的设计
作者：高汝武 游志成
来源：《成都工业学院学报》2016年第04期
摘要：随着供电要求的不断提高，城市供电中配电网的自动化水平得以迅速提升，为加强对配电网运行现象的研究和提高运行管理水平，极为需要建立一套配电网自动化仿真模拟系统。采用先进的计算机技术、通信技术和物理模拟手段实现10kV配电网自动化的仿真模拟，可以有效地对配电网工作状况进行模拟和研究，同时实现对配网工作人员的业务培训。
关键词：配电网；仿真系统；培训；检测控制
中图分类号：TM7
文献标志码：A文章编号：2095-5383（2016）04-0036-04
Abstract：With the constant improvement of the power supply requirements， automation level
increases rapidly in urban power distribution network. In order to strengthen the research on the
phenomenon of power distribution network operation and improve the level of operation
management， a distribution network automation simulation system needs to set up. The use of
advanced computer technology， communication technology and means of physical simulation and
the automation simulation system for 10 kV distribution network can effectively study the working
浅谈配电网自动化系统
发表时间：2017-09-21T10:33:02.267Z 来源：《电力设备》2017年第13期 作者： 吕行
[导读] 摘要：随着世界经济的快速发展，人口越来越多，能源的需求量也在逐渐上涨，环境问题也日益严峻，实现可持续发展成为社会的核心问题，调整和优化能源结构给电力工业转型发展提供了支持。
（河北省东光县供电有限责任公司 河北 061600）
摘要：随着世界经济的快速发展，人口越来越多，能源的需求量也在逐渐上涨，环境问题也日益严峻，实现可持续发展成为社会的核心问题，调整和优化能源结构给电力工业转型发展提供了支持。各国纷纷采取有效措施努力实现电力转型，配电网的自动化就成为各国的
共同选择。本文主要就配电网自动化系统的应用内容进行了简要的分析。
关键词：配电网；自动化系统
人们在安全用电的同时，更关注电力供应的质量，要想保证电力稳定安全供应，则需要通过良好的技术配合，实现稳定供电、安全用电。配电网自动化是整个电网运行中的关键技术，是对配电网上设备实施远程监控的一类集成管理系统，这类技术主要依靠计算机和通信
技术来实现，是时代发展的必然，能够满足人们生活及生产，是全新的电力应用技术。
一、配电网自动化系统研究基应用意义分析
长期以来由于配电网的建设、投资相对滞后于主网，自动化水平低等一系列问题，导致供电可靠性成为了配电网的“软肋”。世界各国都有这个问题，在我国这一问题更为突出。据统计，排除电力供应短缺因素，占我国停电时间百分之九十五以上的停电事故与大部分的电
力损耗都发生在配电网环节。配网自动化（DADistribution Automation）是以配网自动化主站系统为核心，多种通讯方式与计算机应用技术
为基础，实现对变电站、开闭站、配电子站、终端、一次网架的实时、集中监视控制与各种信息的综合利用，起到了对配网调度运行管理
工作的支持作用。通过配网自动化建设可有效的实现配电网供电能力、可靠性、质量、经济运行能力等方面的提高。同时一个高效的配网

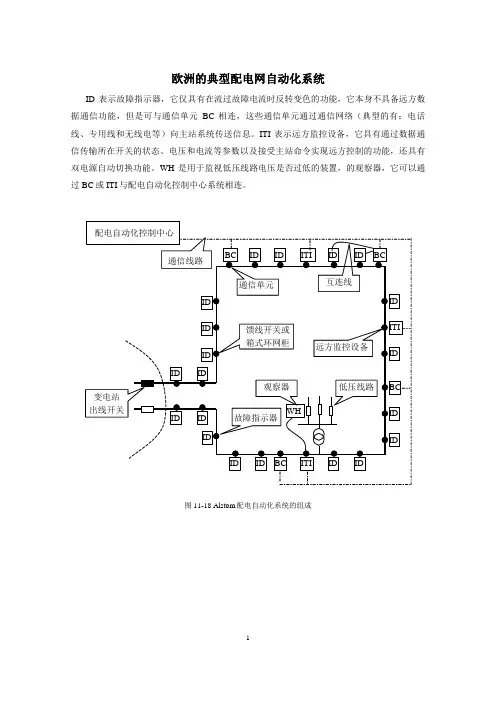

1 欧洲的典型配电网自动化系统
ID表示故障指示器，它仅具有在流过故障电流时反转变色的功能，它本身不具备远方数据通信功能，但是可与通信单元BC相连，这些通信单元通过通信网络（典型的有：电话线、专用线和无线电等）向主站系统传送信息。ITI表示远方监控设备，它具有通过数据通信传输所在开关的状态、电压和电流等参数以及接受主站命令实现远方控制的功能，还具有双电源自动切换功能。WH是用于监视低压线路电压是否过低的装置，的观察器，它可以通过BC或ITI与配电自动化控制中心系统相连。
ID ID
ID ID
ID ID ID ID ID ID BC ID ID ITI ID ID
BC ITI ID ID ID ITI ID
ID ID BC BC
馈线开关或
箱式环网柜 配电自动化控制中心
通信单元
故障指示器 远方监控设备 通信线路
变电站
出线开关 互连线
WH 观察器 低压线路
图11-18 Alstom配电自动化系统的组成
2 1、配电管理主站系统功能
1) 实时控制模块（HABITAT）：提供一个实时数据库和一个软件工具箱，满足系统管理和应用开发的需要；
2) 用户界面模块：具有局部放大、缩小、导航等功能，可以很快定位到感兴趣的区域，并且操作简便、容易学习掌握。可以运行在各种平台上，包括VMS、UNIX以及Windows’NT。
3) SCADA模块：是一个分布式系统，它采集各种类型的RTU（包括FTU、TTU等）的实时数据，并使操作员能够远方控制现场的设备。SCADA模块包含了数据库管理（借助于HABITAT）、数据采集、数据处理、安全监控、告警处理、历史数据管理和报表。
4) 配电网高级应用模块：使操作员能够对于在给定运行方式下的配电网进行分析，包括网络拓扑、潮流计算、负荷分配、无功电压优化以及短路电流计算等。
5) 调度员培训模块（DTS）：提供一个控制中心的模拟环境，调度员可以仿真的方式进行调度操作，数据可以来自实时数据采集系统，也可以导入特定的一组数据。
