梁平法施工图钢筋表示法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
Y500×250 表示梁下加腋，宽500，高250。
N4Φ18 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100 表示梁上皮标高。
柱墙梁平法施工图的看图要点柱平法施工图的看图要点看图原则：先校对平面，后校对构件；先看各构件，再看节点与连接。
1 看结构设计说明中的有关内容；2 检查各柱的平面布置和定位尺寸，根据相应的建筑结构平面图，查对各柱的平面布置与定位尺寸是否正确。
特别应注意变截面处，上下截面与轴线的关系；3 从图中（截面注写方式）及表中（列表注写方式）逐一检查柱的编号、起止标高、截面尺寸、纵向钢筋、箍筋、混凝土强度等级；4 柱纵向钢筋的连接位置、连接方法、连接长度、连接范围内的箍筋要求；5 柱与填充墙的拉接筋及其它二次结构预留筋或预埋铁件。
所以建施与结施图一定要结合起来看！梁平法施工图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等看图要点：1 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；2 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。
3 仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。
首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密而且间距不是100，而是5d纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。
5检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。
检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；前2天，就有位群友，问到——集中标注的梁上部通长钢筋4园xx，原位标注的跨中上部钢筋7根园xx，这就是问题，就得记下来，问问清楚6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；——前2天，就有位群友，问到——集中标注的梁上部通长钢筋4园xx，原位标注的跨中上部钢筋7根园xx，——这就是问题，就得记下来，问问清楚往往某些图纸出现一些梁什么也没有标注8 检查楼梯间平台梁、平台板是否没有支座这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等10 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图——因为非矩形截面梁——平法写不到家——唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件11 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考12 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。
若有管道穿梁，应预埋套管，并应满足构造要求。
这就需要现场工程师懂得，梁得什么区域才可以开洞不得瞎开连梁开洞，《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)53页有框架梁开洞，就要参考构造手册，对照设备图得要求，看看是不是合理，如果不合理，就要提出来所以，我不喜欢设备与土建专业分开进行图纸会审，我要捏在一起会审！捏在一起会审，可以发现交叉问题，分别验收只能发现本专业得问题，起不到会审应起的作用13 看看结构设计，施工有无困难，能不能保证施工质量，提出合理化建议这里我着重指出，柱梁中心对称，梁宽度方向奇数根钢筋，柱这侧也是奇数根钢筋柱中间那根钢筋与梁中间那根钢筋顶牛必须建议设计修改为奇偶配，不得奇奇搭配奇奇搭配，施工无法实施奇奇搭配，施工无法实施，不能保证工程质量，必须提出合理化建议设计变更14注意梁的预埋件是否有遗漏，特别是公共建筑外墙，装修所要求的埋件。
埋件比植筋好，新建工程，少用或不用植筋。
植筋——是一种加固改造工艺，不是新建工艺，一个管理得好得项目部，应该避免新建植筋。
植筋技术出现在《混凝土结构加固设计规范》（GB 50367-2006）植筋的费用是相当高的，梁得平法看图要点，我们今天宣传了14条，希望对有需要得群友，有所帮助！剪力墙平法施工图看图要点看图原则：先校队平面，后校对构件；根据构件类型，分类逐一细看；先看各构件，再看节点与连接。
1 看结构设计说明中的有关内容。
明确底部加强区在剪力墙施工图中的部位及高度范围；明确底部加强区在剪力墙施工图中的部位及高度范围；没有明确得就要问设计2 检查各构件的平面布置与定位尺寸。
根据相应的建筑平面图墙柱及洞口布置，查对剪力墙各构件的平面布置与定位尺寸是否正确。
特别应注意变截面处上下截面与轴线的梁轴线的关系。
3 从图中（截面注写方式）及表中（列表注写方式）检查剪力墙身、剪力墙柱、剪力墙梁的编号、起止标高、截面尺寸、配筋、箍筋。
当采用列表注写方式时，应将表和结构平面图对应起来一起看。
4 剪力墙柱的构造详图和剪力墙身水平、竖直分布筋构造详图，结合平面图中剪力墙柱的配筋，搞清从基础到屋顶整根柱或整片墙的截面尺寸和配筋构造。
5 剪力墙梁的构造详图，结合平面图中剪力墙梁的配筋，全面理解梁的纵向钢筋、纵向钢筋锚固、箍筋设置要求、梁侧纵向构造钢筋的设置要求等。
6 其余构件与剪力墙的连接，剪力墙与填充墙的拉接。
KL与墙得连接，随LL还是随AL，还是另有说法？也可以把网上某些人得节点推荐给设计，争取让其采用你推荐得一些合理构造！KL与墙的连接，随LL还是随AL，还是另有说法？都必须由设计予以明确7 全面理解剪力墙的配筋图，读者可以自己动手画出整片剪力墙各构件的配筋立面图。
尤其要把洞口画出来不要全部绑好，再用氧气割出洞口尤其要把洞口画出来——钢筋工班长要与木工班长通气，协调一致，土建监理要与设备监理多沟通，洞口主要是设备需要的我今天是讲，提出问题，问题尽量由设计在图纸会审时给与解答梁平法施工图读识项目二(任务4:梁平法施工图识读)项目结施图识读任务梁施工图识读需掌握知识熟记梁图例、各种线形含义、标注方式、配筋形式、钢筋代号需熟练技能熟练识读梁施工图中所反应的各种信息任务重点梁施工图图中的钢筋标注和其含义、平法标注方式教学方法讲练结合、案例教学、场景教学、多媒体教学复习内容根据梁施工图，你是否能确定配筋形式？能否计算基础混凝土和钢筋用量？电子教案梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。
在梁平法施工图中，也应注明结构层的顶面标高及相应的结构层号(同柱平法标注)。
需要提醒注意的是：在柱、剪力墙和梁平法施工图中分别注明的楼层结构标高及层高必须保持一致，以保证用同一标准竖向定位。
通常情况下，梁平法施工图的图纸数量与结构楼层的数量相同，图纸清晰简明，便于施工。

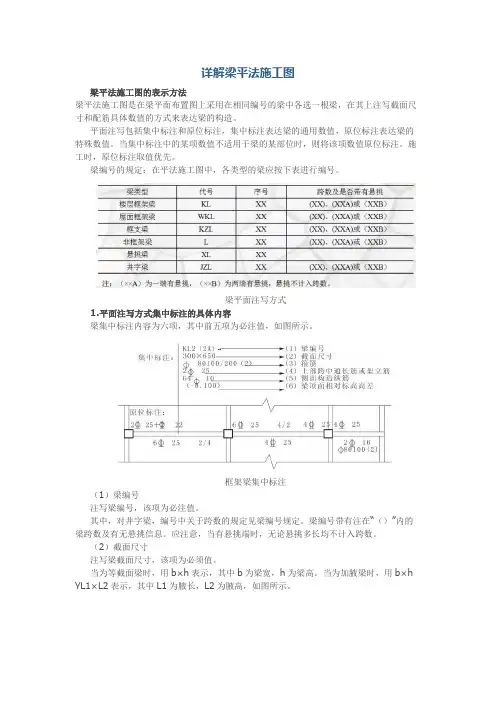

1)平面注写方式平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图，见图18。
平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，即梁多数跨都相同的数值；原位标注表达梁的特殊数值，即梁个别截面与其不同的数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
既有效减少了表达上的重复，又保证了数值的惟一性。
(1)梁集中标注的内容，有五项必注值及一项选注值，规定如下：①梁编号，该项为必注值。
由梁类型代号、序号、跨数及有无悬挑代号组成。
根据梁的受力状态和节点构造的不同，将梁类型代号归纳为六种，见表8的规定。
②梁截面尺寸，该项为必注值。
等截面梁时，用b×h表示；当为加腋梁时，用b×h表示;当为加腋梁时，用b×h Yc1×C1表示，其中C1为腋长，C2为腋高(图19)；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即b×h1/h2(图20)。
