梁平法施工图识读 PPT
梁顶标高比该结构 层标高低0.1
18
三、梁平法施工图的识读要点
• 识读要点：
• （1）根据相应建施平面图，校对轴线网、轴线编号、轴线 尺寸。
• （2）根据相应建施平面图的房间分隔、墙柱布置，检查梁 的平面布置是否合理，梁轴线定位尺寸是否齐全、正确。
• （3）仔细检查每根梁编号、跨数、截面尺寸、配筋、相对 标高。
纵筋，标注在梁上方该支座处。当上部纵筋多于一排时， 用斜线“/”将各排纵筋自上而下分开。当同排纵筋有 两种直径时，用加号“＋”将两种直径的纵筋相连，角 部纵筋写在前面。 • （2）梁的下部纵筋标注在梁下部跨中位置。
12
（3）附加箍ห้องสมุดไป่ตู้或吊筋的画法示例应直接画在平面 图中的主梁上，在引出线上注明其总配筋值
7
（3）梁箍筋
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。 箍筋加密区与非加密不同区间距及肢数需用斜线分割；当梁 箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非 加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应 写在括号内。上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为
施工时，原位标注取值优先
3
1、梁集中标注的内容
• （1）梁的编号 • （2）截面尺寸 • （3）梁的箍筋 • （4）梁的上部通长筋或架立筋 • （5）梁侧面纵向构造钢筋或受扭钢筋 • （6）梁顶面标高相对于该结构楼面标高的高
差值
前五项为必注值， 最后一项有高差 时标注，无高差
时不注 4
（1）梁 的 编 号
• 由梁的类型代号、序号、跨数及有无悬挑代号几 项组成（见下表）。
18
三、梁平法施工图的识读要点
• 识读要点：
• （1）根据相应建施平面图，校对轴线网、轴线编号、轴线 尺寸。
• （2）根据相应建施平面图的房间分隔、墙柱布置，检查梁 的平面布置是否合理，梁轴线定位尺寸是否齐全、正确。
• （3）仔细检查每根梁编号、跨数、截面尺寸、配筋、相对 标高。
纵筋，标注在梁上方该支座处。当上部纵筋多于一排时， 用斜线“/”将各排纵筋自上而下分开。当同排纵筋有 两种直径时，用加号“＋”将两种直径的纵筋相连，角 部纵筋写在前面。 • （2）梁的下部纵筋标注在梁下部跨中位置。
12
（3）附加箍ห้องสมุดไป่ตู้或吊筋的画法示例应直接画在平面 图中的主梁上，在引出线上注明其总配筋值
7
（3）梁箍筋
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。 箍筋加密区与非加密不同区间距及肢数需用斜线分割；当梁 箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非 加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应 写在括号内。上图集中标注：
• KL2(2A)中KL2为梁名称，2A表示两跨有一端悬臂； • Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为
施工时，原位标注取值优先
3
1、梁集中标注的内容
• （1）梁的编号 • （2）截面尺寸 • （3）梁的箍筋 • （4）梁的上部通长筋或架立筋 • （5）梁侧面纵向构造钢筋或受扭钢筋 • （6）梁顶面标高相对于该结构楼面标高的高
差值
前五项为必注值， 最后一项有高差 时标注，无高差
时不注 4
（1）梁 的 编 号
• 由梁的类型代号、序号、跨数及有无悬挑代号几 项组成（见下表）。
梁平法识图通用课件
梁平法中钢筋的分类与作用
钢筋的分类
根据钢筋在梁中的作用和构造要求，钢筋可分为受力筋、架立筋、箍筋等。
钢筋的作用
受力筋主要承受拉压应力；架立筋固定箍筋及受力筋的位置，构成梁的整体； 箍筋抗剪切、抗扭作用，同时约束受力筋。
梁平法中的基本公式与计算方法
基本公式
梁平法中的基本公式包括梁的弯矩公式、剪力公式、挠度公式等，用于计算梁在不同荷载条件下的内力值。
率。
梁平法能够准确地表达梁的几何 信息和钢筋信息，对于施工过程 中的质量控制和施工图的审查都
较为方便。
梁平法的发展历程
梁平法起源于20世纪80年代，随着中国建筑业的快速发展，传统的手工绘图方式已经无法 满足现代建筑工程的需求。
为了提高制图效率和准确性，中国建筑标准设计研究院在借鉴国际标准和日本建筑标准的基 础上，结合中国实际情况，编制了《混凝土结构施工图平面整体表示方法制图规则和构造详 图》，即梁平法。
计算方法
根据基本公式，可采用相应的计算方法，如弯矩调幅法、剪力平衡法、挠度修正法等，以确定梁的配筋方案。
03
梁平法的详细解读
梁平法图集的组成与使用说明
梁平法图集构成
梁平法图集由梁平面布置图、梁配筋图、梁截面注写和梁平法施工图的计算公式等部分组成。
梁平法图集使用说明
梁平法图集是用于表达梁的尺寸、形状和配筋等信息的标准文件，使用时需结合具体工程实际情况进 行理解和应用。
06
梁平法识图通用课件总结与展望
对梁平法识图通用课件的总结与评价
内容丰富
该课件包含了大量的梁平法识图 基础知识，内容详实，重点突出 ，能够帮助学生更好地理解梁平
法识图的概念和应用。
形式多样
该课件采用了多种形式，如图形、 动画、视频等，使得学习过程更加 生动有趣，提高了学生的学习兴趣 和积极性。
梁平法施工图(共4张PPT)
图所示，原位标注Ø8@100(2)优于集中标注Ø8@100/200(2)。
第2页，共4页。

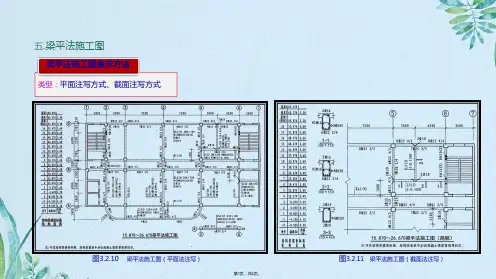

图3.2.10 梁平法施工图（平面法注写）
五.梁平法施工图
梁平法施工图表示方法——截面注写方式
截截面面注 注写写方方式式截，，是是面在在注梁梁写平平面面方布布式置置，图图上上是，，在分分梁别别对对平不不面同同布编编号号置的的图梁梁上各各选选，一一分根根别用用剖剖对面面不号号引引出出配配筋筋图图，，并并在在其 其上上注注写写截截面面尺尺寸寸和和配配筋筋等等具具体体数数值值的的方方式式来来表表达达梁梁平平法法施施工工图图。。 梁下部纵筋注同写为编6号25的2梁/4，各表选示上一一根排用纵筋剖为面号引出配筋图，并在 1截21面25梁注+2平写法2方2施式，工其 达，表图是示上 梁（在梁注 平截梁支面写 法平座法面上截 施注布部面 工写置有）尺 图图四上根寸 。，纵和分向配别钢对筋筋不，等同具编号体的数梁值各选的一方根式用剖来面表号引出配筋图，并在其上注写截面尺寸和配筋等具体数值的方式来表达梁平法施工图。
2 25+2 22，表示梁支座上部有四根纵向钢筋 ， ⑦ 2 25放在角部，2 22放在中部；
梁支座上部纵筋注写为6 25 4/2，表示上一排纵筋
⑧ 为4 25，下一排纵筋为2 25；
梁下部纵筋注写为6 25 2/4，表示上一排纵筋为
⑨ 2 25，下一排纵筋为4 25，全部伸入支座。
第4页，共4页。
径Ø8，加密区间距10 2 25，表 示梁的上部配置2根直径为25的通长钢
筋HRB400；
⑤
G4 Ø10，表示梁的两个侧面共配置4 Ø10的纵向 构造钢筋，每侧各配置2 Ø10；
-0.01，表示该梁顶面标高相对于某结构楼层的楼 ⑥ 面标高低0.01m。
第2页，共4页。
图3.2.10 梁平法施工图（平面法注写）
五.梁平法施工图
梁平法施工图表示方法——截面注写方式
截截面面注 注写写方方式式截，，是是面在在注梁梁写平平面面方布布式置置，图图上上是，，在分分梁别别对对平不不面同同布编编号号置的的图梁梁上各各选选，一一分根根别用用剖剖对面面不号号引引出出配配筋筋图图，，并并在在其 其上上注注写写截截面面尺尺寸寸和和配配筋筋等等具具体体数数值值的的方方式式来来表表达达梁梁平平法法施施工工图图。。 梁下部纵筋注同写为编6号25的2梁/4，各表选示上一一根排用纵筋剖为面号引出配筋图，并在 1截21面25梁注+2平写法2方2施式，工其 达，表图是示上 梁（在梁注 平截梁支面写 法平座法面上截 施注布部面 工写置有）尺 图图四上根寸 。，纵和分向配别钢对筋筋不，等同具编号体的数梁值各选的一方根式用剖来面表号引出配筋图，并在其上注写截面尺寸和配筋等具体数值的方式来表达梁平法施工图。
2 25+2 22，表示梁支座上部有四根纵向钢筋 ， ⑦ 2 25放在角部，2 22放在中部；
梁支座上部纵筋注写为6 25 4/2，表示上一排纵筋
⑧ 为4 25，下一排纵筋为2 25；
梁下部纵筋注写为6 25 2/4，表示上一排纵筋为
⑨ 2 25，下一排纵筋为4 25，全部伸入支座。
第4页，共4页。
径Ø8，加密区间距10 2 25，表 示梁的上部配置2根直径为25的通长钢
筋HRB400；
⑤
G4 Ø10，表示梁的两个侧面共配置4 Ø10的纵向 构造钢筋，每侧各配置2 Ø10；
-0.01，表示该梁顶面标高相对于某结构楼层的楼 ⑥ 面标高低0.01m。
梁平法施工图识读ppt课件
识读梁详图，并想象其钢筋骨架
40
【课内练习】
识读梁详图，并想象其钢筋骨架
41
总结
制图规则： （1）集中标注标注顺序 （2）哪些钢筋常采用原位标注 （3）同排纵筋由不同直径钢筋组成时标注方法 （4）架立筋标注方法 （5）什么梁箍筋没有加密区
42
6.梁下部纵筋不伸入支座时表示方法？ 7.集中标注与原位标注冲突时？ 8.当钢筋多于一排时表示方法？ 9.悬挑梁根部与端部截面高度不同时？ 10.加腋梁表示方法？
12
角筋写在前面
当同排纵筋有两种直径时,用“+”号相连；
13
【工程案例3】
箍筋直径？
14
【工程案例3】 根数、直径？
15
腰筋 拉筋
腰筋
G
构造腰筋
N
受扭腰筋
16
拉筋
拉筋不注写 直径根据梁宽取或者同箍筋直径 间距为非加密区箍筋间距的2或按图集规定取值
17
楼板
楼板 梁
低
—
18
楼板
梁
楼板
高
+
19
梁平法施工图
1
教学目标
知识目标：掌握梁平法施工图制图规则 能力目标：能识读梁平法施工图
2
复习
负弯矩筋
通长筋
箍筋
加密区
非加密区
下部纵加向密区 受力筋
3
提出问题
如何将立体钢筋骨架表达在平面图纸上？
4
【工程案例1】 KL1:梁类型代号及编号，楼层框架梁，编号为1； （1）：跨数 300×600:截面宽度和高度
43
本节内容完毕！ 谢谢！
44
23
描述该梁平法信息
24
梁平法施工图识读课件
平面注写方式
集中标注
原位标注
对于普通楼面，两向均以一跨为一板块；对于密肋楼盖， 两向主梁（框架梁）均以一跨为一板块。 所有板块应逐一编号，相同编号的板块可择其一做集中标 高高差。
梁平法施工图识读
18
板块集中标注
• 板块集中标的内容为：板块编号，板厚，贯通钢 筋，以及当板面标高不同时的标高高差。
板类型 楼面板 屋面板 延伸悬挑板 纯悬挑板
• 四看梁平法施工图的注写方式，各梁的编号、断面尺
寸，梁上部及下部的通长钢筋、箍筋、附加钢筋、梁
顶面相对标高等。
梁平法施工图识读
10
梁平法施工图识读
11
梁平法施工图识读
12
柱平法施工图
梁平法施工图识读
13
1.平法施工图的表达方式与特点
• 优点：将结构构件的尺寸和配筋，按照平面整体 表示方法制图规则，整体直接表达在结构平面布 置图上，再与标准构造详图配合，构成一套新型 完整的结构设计图纸。改变了传统的将各个构件 从结构平面图中索引出来，再逐个绘制配筋详图 的繁琐方法，减少了设计图纸的数量，且便于设 计修改。
• 二看细部、看标高条形基础断面图中注明了基础墙厚、 大放脚尺寸、基础底宽, 以及它们与轴线的相对位置。 独立基础断面图中不仅注明了基础各部分细部尺寸, 而 且标明了底板和基础梁内配筋。从基础底面标高可了 解到基础的埋置深度。
• 三看施工说明,了解防潮层的作法, 各种材料的强度和 钢筋的等级以及对基础施工的要求。
梁平法施工图识读
8
A-A
梁平法施工图识读
9
三、梁板柱平法施工图的阅读
• 一看图名、比例、轴线和各构件的名称编号、布置及 定位尺寸。轴线尺寸与构件的关系 。
集中标注
原位标注
对于普通楼面，两向均以一跨为一板块；对于密肋楼盖， 两向主梁（框架梁）均以一跨为一板块。 所有板块应逐一编号，相同编号的板块可择其一做集中标 高高差。
梁平法施工图识读
18
板块集中标注
• 板块集中标的内容为：板块编号，板厚，贯通钢 筋，以及当板面标高不同时的标高高差。
板类型 楼面板 屋面板 延伸悬挑板 纯悬挑板
• 四看梁平法施工图的注写方式，各梁的编号、断面尺
寸，梁上部及下部的通长钢筋、箍筋、附加钢筋、梁
顶面相对标高等。
梁平法施工图识读
10
梁平法施工图识读
11
梁平法施工图识读
12
柱平法施工图
梁平法施工图识读
13
1.平法施工图的表达方式与特点
• 优点：将结构构件的尺寸和配筋，按照平面整体 表示方法制图规则，整体直接表达在结构平面布 置图上，再与标准构造详图配合，构成一套新型 完整的结构设计图纸。改变了传统的将各个构件 从结构平面图中索引出来，再逐个绘制配筋详图 的繁琐方法，减少了设计图纸的数量，且便于设 计修改。
• 二看细部、看标高条形基础断面图中注明了基础墙厚、 大放脚尺寸、基础底宽, 以及它们与轴线的相对位置。 独立基础断面图中不仅注明了基础各部分细部尺寸, 而 且标明了底板和基础梁内配筋。从基础底面标高可了 解到基础的埋置深度。
• 三看施工说明,了解防潮层的作法, 各种材料的强度和 钢筋的等级以及对基础施工的要求。
梁平法施工图识读
8
A-A
梁平法施工图识读
9
三、梁板柱平法施工图的阅读
• 一看图名、比例、轴线和各构件的名称编号、布置及 定位尺寸。轴线尺寸与构件的关系 。
梁平法施工图识读
• （1）附加吊筋构造，如图5-23 所示。 • （2）附加箍筋构造，如图5-24 所示。
上一页
返回
第三节 纯悬挑梁与悬挑梁端配筋 构造
• 一、悬挑梁上部纵筋的配筋构造
• 悬挑梁的上部纵筋是全跨贯通的，所以悬 挑梁上部纵筋是在悬挑端上部跨中以原位 标注的方式进行标注的，悬挑梁上部纵筋 的配筋构造，如图5-25 所示为纯悬挑梁配 筋构造，图5-26所示为悬挑梁端配筋构造。
上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• 三、梁侧面纵向钢筋和拉筋
• 梁侧面纵向构造筋和拉筋，如图5-20 所示。 • 当梁的腹板高度hw≥450 mm 时，在梁的两
个侧面应沿高度配置梁侧构造钢筋，且间 距不宜大于200 mm，并用拉筋拉接。当梁 侧面配有直径不小于构造纵筋的受扭纵筋 时，受扭纵筋可以代替构造钢筋。当梁配 置侧面纵向钢筋时，梁内设置拉筋，拉筋 同时勾住纵筋与箍筋，一般情况下，当梁 宽≤350 mm 时，拉筋直径为6 mm；当梁宽
• （3）当端支座截面尺寸hc≥laE，且≥0.5hc+5d 时，抗震楼层框架梁上部纵向钢筋可以在 端支座进行直锚。如图5-12 所示为端支座 直锚，当不能满足直锚要求时，可以进行 弯锚。
• （4）当梁上部通长筋与非贯通筋（支座负 上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• （5）当梁上部通长筋与非贯通筋（支座负 筋）直径不同时［图5-13（b）］，非贯通 筋（支座负筋）伸出长度为ห้องสมุดไป่ตู้ni/3，搭接长度 为llE。

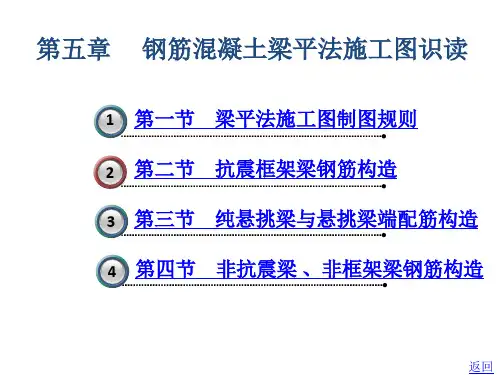

第五章 钢筋混凝土梁平法施工图识读
1 第一节 梁平法施工图制图规则 2 第二节 抗震框架梁钢筋构造 3 第三节 纯悬挑梁与悬挑梁端配筋构造 43 第四节 非抗震梁 、非框架梁钢筋构造
上一页
返回
第三节 纯悬挑梁与悬挑梁端配筋 构造
• 一、悬挑梁上部纵筋的配筋构造
• 悬挑梁的上部纵筋是全跨贯通的，所以悬 挑梁上部纵筋是在悬挑端上部跨中以原位 标注的方式进行标注的，悬挑梁上部纵筋 的配筋构造，如图5-25 所示为纯悬挑梁配 筋构造，图5-26所示为悬挑梁端配筋构造。
上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• 三、梁侧面纵向钢筋和拉筋
• 梁侧面纵向构造筋和拉筋，如图5-20 所示。 • 当梁的腹板高度hw≥450 mm 时，在梁的两
个侧面应沿高度配置梁侧构造钢筋，且间 距不宜大于200 mm，并用拉筋拉接。当梁 侧面配有直径不小于构造纵筋的受扭纵筋 时，受扭纵筋可以代替构造钢筋。当梁配 置侧面纵向钢筋时，梁内设置拉筋，拉筋 同时勾住纵筋与箍筋，一般情况下，当梁 宽≤350 mm 时，拉筋直径为6 mm；当梁宽
• （3）当端支座截面尺寸hc≥laE，且≥0.5hc+5d 时，抗震楼层框架梁上部纵向钢筋可以在 端支座进行直锚。如图5-12 所示为端支座 直锚，当不能满足直锚要求时，可以进行 弯锚。
• （4）当梁上部通长筋与非贯通筋（支座负 上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• （5）当梁上部通长筋与非贯通筋（支座负 筋）直径不同时［图5-13（b）］，非贯通 筋（支座负筋）伸出长度为ห้องสมุดไป่ตู้ni/3，搭接长度 为llE。
第五章 钢筋混凝土梁平法施工图识读
1 第一节 梁平法施工图制图规则 2 第二节 抗震框架梁钢筋构造 3 第三节 纯悬挑梁与悬挑梁端配筋构造 43 第四节 非抗震梁 、非框架梁钢筋构造
梁平法识图ppt课件
例如，2 22用于双肢箍；2 22+(4Ф12)用于六肢箍，其中 ，2 22为通长筋，4Ф12为架立筋。
2021精选ppt
23
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式
1.梁集中标注
当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相 同时，此项可加注下部纵筋的配筋值，用分号“；”将上部 与下部纵筋的配筋值分隔开来。
2021精选ppt
34
图4-8 梁下部纵筋注写示意
2021精选ppt
35
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式 2.梁原位标注
④当梁的集中标注中已按规定分别注写了梁上部和下部均为 通长的纵筋值时，不需在梁下部重复做原位标注。
⑤当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部 以Y打头注写在括号内，如图4-9所示。
例如，N6 22表示梁的两个侧面共配置6 22的受扭纵向钢 筋，每侧各配置3 22。
2021精选ppt
26
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式
1.梁集中标注
6）梁顶面标高高差 梁顶面标高高差，该项为选注值。梁顶面标高高差是指相对 于结构层楼面标高的高差值。对于位于结构夹层的梁，则指相对 于结构夹层楼面标高的高差。有高差时，需将其写入括号内，无 高差时不注。 注意：当某梁的顶面高于所在结构层的楼面标高时，其标高 高差为正值，反之为负值。
2021精选ppt
3
模块4 梁平法识图
观察梁的钢筋构造（见图4-1），了解梁的钢筋构造。
图4-1 梁的钢筋构造
2021精选ppt
4
4.1 梁 的 编 号
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组 成。在平法施工图中，各类型的梁应按表4-1的规定进行编号。
2021精选ppt
23
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式
1.梁集中标注
当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相 同时，此项可加注下部纵筋的配筋值，用分号“；”将上部 与下部纵筋的配筋值分隔开来。
2021精选ppt
34
图4-8 梁下部纵筋注写示意
2021精选ppt
35
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式 2.梁原位标注
④当梁的集中标注中已按规定分别注写了梁上部和下部均为 通长的纵筋值时，不需在梁下部重复做原位标注。
⑤当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部 以Y打头注写在括号内，如图4-9所示。
例如，N6 22表示梁的两个侧面共配置6 22的受扭纵向钢 筋，每侧各配置3 22。
2021精选ppt
26
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式
1.梁集中标注
6）梁顶面标高高差 梁顶面标高高差，该项为选注值。梁顶面标高高差是指相对 于结构层楼面标高的高差值。对于位于结构夹层的梁，则指相对 于结构夹层楼面标高的高差。有高差时，需将其写入括号内，无 高差时不注。 注意：当某梁的顶面高于所在结构层的楼面标高时，其标高 高差为正值，反之为负值。
2021精选ppt
3
模块4 梁平法识图
观察梁的钢筋构造（见图4-1），了解梁的钢筋构造。
图4-1 梁的钢筋构造
2021精选ppt
4
4.1 梁 的 编 号
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组 成。在平法施工图中，各类型的梁应按表4-1的规定进行编号。
梁平法施工图识读PPT课件
楼板
梁
楼板
高
+
.
19
楼板
梁
楼板
平
不注写
.
20
1.基本信息 2.箍筋 3.上通筋；下通筋 4.腰筋 5.标高
.
21
【工程案例4】
表示2根直径16mm为通长筋，2根直径为12mm为架立筋，
架立筋括在括号内
.
22
【课内练习】
已知框架梁纵筋示意如图3.1.48所示，截面宽300mm， 高500mm，箍筋直径为10mm，HPB300，加密区间距为100mm， 非加密区间距为150mm，将该梁标注为平法。
.
29
【工程案例9】
不伸入支座纵筋根数前加“—”号
.
30
【工程案例10】
集中标注与原位标注冲突时原位标注取值优先
6/14/2020
.
31
【工程案例7】 附加箍筋
吊筋
附加箍筋和吊筋
.
32
【课内练习】
6/14/2020
.
33
【课内练习】
6/14/2020
.
34
【课内练习】
将梁标注为平法
.
35
.
42
6.梁下部纵筋不伸入支座时表示方法？ 7.集中标注与原位标注冲突时？ 8.当钢筋多于一排时表示方法？ 9.悬挑梁根部与端部截面高度不同时？ 10.加腋梁表示方法？
6/14/2020
.
43
本节内容完毕！ 谢谢！
.
44
梁平法施工图
.
1
教学目标
知识目标：掌握梁平法施工图制图规则 能力目标：能识读梁平法施工图
.
2
复习
平法梁识图PPT课件
第15页/共80页
4.原位标注的内容
1）梁支座上部纵筋
2）梁下部纵筋 3）附加箍筋或吊筋
4）修正集中标注内容中不适用于本 跨的内容等
第16页/共80页
1）梁支座上部纵筋 • 多排钢筋，用“/”将各排纵筋自上而下
分开。 • 两种直径，用“＋”将两种直径的纵筋相
连，并将角筋注写在前面。 • 对称或不对称标注
数时，即同排中既有通长钢筋又有架立 钢筋时,需补充设置架立筋， • 采用“通长筋＋（架立筋）”方式表达， 角部纵筋写在加号的前面，架立筋写在 加号后面的括号内。当全部采用架立筋 时，则将其全部写入括号内。 • 采用“；”将上部钢筋与下部钢筋隔开。
第11页/共80页
5）梁侧面纵向构造钢筋或受扭钢筋 • 条件：梁腹板高度hw≥450mm时，须配置纵向构造钢筋或受扭钢筋。 • 表示方法：梁侧面构造钢筋G打头，受扭钢筋N打头；连续注写设置在梁两个侧面的总配筋值，且对称 配置。
第28页/共80页
上 部 贯 通 筋 （ 书 P. 4 9 , 5 0 ）
计算公式: ＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长
度 =梁的净长+锚固＋搭接长度
✓ 左、右支座锚固长度的取值判断：
当 直锚长度>laE 时，不需弯锚，取锚固长度 = Max（LaE，0.5hc＋5d)
当 直锚长度≤ LaE，弯锚， 锚固长度= Max{０.4 LaE, ld} + 15d
• 当梁为变截面悬挑梁时，用斜线分隔根部 与端部的高度值，注写方式为b×h1/h2， 其中h1为梁根部较大高度值，h2为梁端部 较小高度值。
第8页/共80页
3）梁箍筋
• 梁箍筋注写包含：箍筋级别、直径、加 密区与非加密区箍筋间距，肢数 。
4.原位标注的内容
1）梁支座上部纵筋
2）梁下部纵筋 3）附加箍筋或吊筋
4）修正集中标注内容中不适用于本 跨的内容等
第16页/共80页
1）梁支座上部纵筋 • 多排钢筋，用“/”将各排纵筋自上而下
分开。 • 两种直径，用“＋”将两种直径的纵筋相
连，并将角筋注写在前面。 • 对称或不对称标注
数时，即同排中既有通长钢筋又有架立 钢筋时,需补充设置架立筋， • 采用“通长筋＋（架立筋）”方式表达， 角部纵筋写在加号的前面，架立筋写在 加号后面的括号内。当全部采用架立筋 时，则将其全部写入括号内。 • 采用“；”将上部钢筋与下部钢筋隔开。
第11页/共80页
5）梁侧面纵向构造钢筋或受扭钢筋 • 条件：梁腹板高度hw≥450mm时，须配置纵向构造钢筋或受扭钢筋。 • 表示方法：梁侧面构造钢筋G打头，受扭钢筋N打头；连续注写设置在梁两个侧面的总配筋值，且对称 配置。
第28页/共80页
上 部 贯 通 筋 （ 书 P. 4 9 , 5 0 ）
计算公式: ＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长
度 =梁的净长+锚固＋搭接长度
✓ 左、右支座锚固长度的取值判断：
当 直锚长度>laE 时，不需弯锚，取锚固长度 = Max（LaE，0.5hc＋5d)
当 直锚长度≤ LaE，弯锚， 锚固长度= Max{０.4 LaE, ld} + 15d
• 当梁为变截面悬挑梁时，用斜线分隔根部 与端部的高度值，注写方式为b×h1/h2， 其中h1为梁根部较大高度值，h2为梁端部 较小高度值。
第8页/共80页
3）梁箍筋
• 梁箍筋注写包含：箍筋级别、直径、加 密区与非加密区箍筋间距，肢数 。
梁平法施工图识读(ppt)
【工程案例4】
表示2根直径16mm为通长筋，2根直径为12mm为架立筋， 架立筋括在括号内
【课内练习】
已知框架梁纵筋示意如图3.1.48所示，截面宽300mm， 高500mm，箍筋直径为10mm，HPB300，加密区间距为100mm， 非加密区间距为150mm，将该梁标注为平法。
描述该梁平法信息
梁平法施工图识读 (ppt)
优选梁平法施工图识读
教学目标
知识目标：掌握梁平法施工图制图规则 能力目标：能识读梁平法施工图
复习
负弯矩筋
通长筋
箍筋
加密区
非加密区
下部纵加向密区 受力筋
提出问题 如何将立体钢筋骨架表达在平面图纸上？
【工程案例1】
KL1:梁类型代号及编号，楼层框架梁，编号为1； （1）：跨数 300×600:截面宽度和高度
【工程案例5】 “/”表示钢筋排成两排，前面在上排，后面在下排
【工程案例10】
【工程案例9】
【课内练习】
已知框架梁纵筋示意如图所示，截面宽300mm，高600mm， 箍筋直径为10mm，HPB300，加密区间距为100mm，非加密 区间距为200mm，将该梁标注为平法。
【工程案例9】 不伸入支座纵筋根数前加“—”号
框架结构中梁种类
一、框架结构中梁的种类
楼层框架梁： 与框架柱相连的梁 1 2
屋面框架梁： 与框架柱相连，位于建筑物顶层
说出梁的类型和跨数
集
原位标注
中
标
注
集
原位标注
中 标
负弯矩筋
注
1.基本信息 2.箍筋 3.上通筋；下通筋
【工程案例2】
根数、直径？ 根数、直径？ 箍筋直径？ 根数、直径？
梁平法施工图识读
6.梁下部纵筋不伸入支座时表示方法？ 7.集中标注与原位标注冲突时？ 8.当钢筋多于一排时表示方法？ 9.悬挑梁根部与端部截面高度不同时？ 10.加腋梁表示方法？
10/14/2019
本节内容完毕！ 谢谢！
【工程案例9】 不伸入支座纵筋根数前加“—”号
【工程案例10】
集中标注与原位标注冲突时原位标注取值优先
10/14/2019
【工程案例7】 附加箍筋
吊筋
附加箍筋和吊筋
【课内练习】
10/14/2019
【课内练习】
10/14/2019
【课内练习】
将梁标注为平法
10/14/2019
10/14/2019
梁平法施工图
教学目标
知识目标：掌握梁平法施工图制图规则 能力目标：能识读梁平法施工图
复习
负弯矩筋
通长筋
箍筋
加密区
非加密区
下部纵加向密区 受力筋
提出问题 如何将立体钢筋骨架表达在平面图纸上？
【工程案例1】
KL1:梁类型代号及编号，楼层框架梁，编号为1； （1）：跨数 300×600:截面宽度和高度
10/14/2019
【课内练习】
识读梁详图，并想象其钢筋骨架
【课内练习】
识读梁详图，并想象其钢筋骨架
10/14/2019
【课内练习】
识读梁详图，并想象其钢筋骨架
10/14/2019
总结
制图规则： （1）集中标注标注顺序 （2）哪些钢筋常采用原位标注 （3）同排纵筋由不同直径钢筋组成时标注方法 （4）架立筋标注方法 （5）什么梁箍筋没有加密区
框架结构中梁种类
一、框架结构中梁的种类
楼层框架梁： 与框架柱相连的梁 1 2
梁平法施工图的识读上课课件
四、任务评价
实物钢筋梁 绑扎中的问 题与解决
集中标注 和原位标 注的定义
原位标注优 先原则的运 用
五、任务拓展
请利用网络资源平台搜寻到正确的梁平法标注图，选择图中的某 一跨梁，用CAD进行梁配筋截面详图的绘制,并用QQ群或邮箱发给老师。
二、案例展示 梁平法施工图制图规则详解
◆
1.梁编号 2.梁截面尺寸 3.箍筋配置 4.纵向钢筋5.相对高差
梁 平 法 施 工 图
1.梁的编号：由梁的类型代号、序号、跨数和有 无悬挑代号几项组成。 2.梁的截面尺寸： 3.纵向钢筋： 底筋（本跨通长），主要用于承受正弯矩； 梁侧钢筋（G或N，前者当梁高超过一定数值时， 比如600mm，需设；后者是抗扭钢筋），梁侧 钢筋在本跨内也通长，且在截面上是对称布置； 顶筋：主要承受负弯矩，考虑到负弯矩离开支座 一定距离后会变成正弯矩，因此顶筋中部分钢筋 可以截断，同时考虑到必要有通长筋与箍筋形成 钢筋骨架，因此顶筋存在着通长筋与截断筋两类
选注
原位标注
上筋； 下筋； 集中标注的修正信息； 附加箍筋或吊筋。
原位标注： 梁原位标注内容为梁支座上部纵筋、下部纵筋对 集中标注的原位修正信息等。 原位：通常分为两个位置，一个是梁底跨中 （M），一个是梁顶靠近支座位置（N）。 M：截面尺寸，梁底筋，梁侧筋，箍筋，相对高差 N：通长筋与截断筋，“＋”前表示通长筋，“＋” 后表示截断筋。若没有“＋”，则可以看集中标 注看通长筋的信息
4.横向钢筋： 箍筋，直径，间距，肢数，主要用于抗剪，其中 直径与肢数沿跨是不会变的，但间距可能会变， 主要是在抗震结构中的框架梁中，存在加密区与 非加密区： 拉筋：是伴随梁侧钢筋的存在而存在，其直径和 等级与箍筋类同，但间距是箍筋间距的两倍，截 面上根数取梁侧钢筋根数/2 5.相对高差：指梁顶相对于主要标高（通常为结 构层主标高）的高差
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【工程案例5】 “/”表示钢筋排成两排，前面在上排，后面在下排
【工程案例10】
4/7/2020
【工程案例9】
4/7/2020
【课内练习】
已知框架梁纵筋示意如图所示，截面宽300mm，高600mm， 箍筋直径为10mm，HPB300，加密区间距为100mm，非加密 区间距为200mm，将该梁标注为平法。
梁平法施工图
教学目标
知识目标：掌握梁平法施工图制图规则 能力目标：能识读梁平法施工图
复习
负弯矩筋
通长筋
箍筋
加密区
非加密区
下部纵加向密区 受力筋
提出问题 如何将立体钢筋骨架表达在平面图纸上？
【工程案例1】
KL1:梁类型代号及编号，楼层框架梁，编号为1； （1）：跨数 300×600:截面宽度和高度
框架结构中梁种类
一、框架结构中梁的种类
楼层框架梁： 与框架柱相连的梁 1 2
屋面框架梁： 与框架柱相连，位于建筑物顶层
说出梁的类型和跨数
集
原位标注
中
标
注
集
原位标注
中 标
负弯矩筋
注
1.基本信息 2.箍筋 3.上通筋；下通筋
【工程案例2】
根数、直径？ 根数、直径？ 箍筋直径？ 根数、直径？
角筋写在前面 当同排纵筋有两种直径时,用“+”号相连；
【工程案例3】 箍筋直径？
【工程案例3】 根数、直径？
腰筋 拉筋
腰筋
G
构造腰筋
N
受扭腰筋
拉筋
拉筋不注写 直径根据梁宽取或者同箍筋直径 间距为非加密区箍筋间距的2或按图集规定取值
楼板
楼板 梁
低
—
楼板
梁
楼板
高
+
楼板
梁
楼板
平
不注写
1.基本信息 2.箍筋 3.上通筋；下通筋 4.腰筋 5.标高
【工程案例4】
表示2根直径16mm为通长筋，2根直径为12mm为架立筋， 架立筋括在括号内
【课内练习】
已知框架梁纵筋示意如图3.1.48所示，截面宽300mm， 高500mm，箍筋直径为10mm，HPB300，加密区间距为100mm， 非加密区间距为150mm，将该梁标注为平法。
描述该梁平法信息
【课内练习】
识读梁详图，并想象其钢筋骨架
【课内练习】
识读梁详图，并想象其钢筋骨架
4/7/2020【课内练习】源自识读梁详图，并想象其钢筋骨架
4/7/2020
总结
制图规则： （1）集中标注标注顺序 （2）哪些钢筋常采用原位标注 （3）同排纵筋由不同直径钢筋组成时标注方法 （4）架立筋标注方法 （5）什么梁箍筋没有加密区
【工程案例9】 不伸入支座纵筋根数前加“—”号
【工程案例10】
集中标注与原位标注冲突时原位标注取值优先
4/7/2020
【工程案例7】 附加箍筋
吊筋
附加箍筋和吊筋
【课内练习】
4/7/2020
【课内练习】
4/7/2020
【课内练习】
将梁标注为平法
4/7/2020
4/7/2020
4/7/2020
6.梁下部纵筋不伸入支座时表示方法？ 7.集中标注与原位标注冲突时？ 8.当钢筋多于一排时表示方法？ 9.悬挑梁根部与端部截面高度不同时？ 10.加腋梁表示方法？
4/7/2020
本节内容完毕！ 谢谢！
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
