桥梁接口工程作业作业指导书(改)

桥梁工程施工作业指导书桥梁工程施工作业指导书一、前言桥梁是连接城市、架起河流的重要设施。

为保障桥梁工程施工过程中人身安全和工程建设质量，特撰写此指导书，以供施工人员参考。

二、施工前准备1.考察施工场地环境，确定安全施工区域；2.给所有参与施工的工人进行培训，明确施工标准；3.买好各种材料和设备，并进行质量检测；4.准备好安全保障措施。

三、施工过程及注意事项1. 基础施工基础施工是桥梁工程的关键部分，一次施工不过关会给工程后期带来巨大隐患。

（1）基础基坑的开挖。

要先将土质按自然层进行掘挖，以保证基础沉降均匀；在进行开挖时不能违背土质力学原理，以及注意周边建筑物、污水管道、电力设施等地下管线的位置；采用支护措施，以简易扣件钢管支撑及时的加固边坡。

（2）基础的尺寸精度。

要根据图纸上的设计高度、深度、宽度等要求进行施工，毫不试图因易变形的土质而尝试在高低差异较大区域进行对称，以免基础出现轴偏。

（3）基础的强度。

混凝土强度的控制非常重要。

如果强度不足，则会影响整个施工过程的安全。

如果强度过大，则会给施工造成不必要的麻烦。

因此，在进行混凝土强度的控制时，要保证强度正好接近设计值。

2. 上层结构施工（1）梁段的预制。

梁段预制是重要的钢筋加工工艺，其最大作用是为了保证梁段的精密控制以及特定的技术标准。

（2）桥面板的制作。

制作桥面板时，要注意与梁体之间的强度配合，并避免出现错位的情况。

（3）拼装。

拼装时要遵循配套原则。

3. 竣工验收（1）验收技术。

在验收过程中，要特别注意技术方面所涉及到的问题。

（2）建设标准。

在验收时应特别关注建设标准方面。

如果发现问题，应及时停止工程建设，以便及时整改。

四、施工安全注意事项1.保持施工现场干净整洁。

2.注意强度和稳定性的配合。

3.当设备启动时要保证操作人员的安全。

4.当设备停止时要注意清理现场。

5.遵守施工时间、路径、标准规范。

6.注意施工现场的人员生命财产安全。

7.设立相应物理隔离设施。

桥梁横向张拉及湿接缝工程施工作业指导书交底人：接受人：目录第一章概述 (01)第二章横向穿筋工程 (02)第三章湿接缝工程 (03)第四章预应力工程 (05)第五章防水层与保护层工程 (13)第六章作业安全规范 (17)附:1. C55湿接缝配合比单2. C40桥面防水保护层配合比单3. C55封锚配合比单4. M55注浆配合比单第一章概述一、主要内容和适用范围：1.本指导书适用于“通桥（2005）2101”梁的横向工程施工。

2.本指导书规定了横向联结、湿接缝施工、横向张拉、压浆、封锚等内容。

二、依据及引用标准：1.依据专桥“通桥（2005）2101”施工图。

2.引用标准：TB10002.1-2005《铁路桥涵设计基本规范》；TB10002.3-2005《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》；TB10424-2003《铁路混凝土与砌体工程施工质量验收标准》；TB10415-98《铁路桥涵工程质量检验评定标准》；GB/T5224-2003《预应力筋》；GB/14370-2000锚具《预应力筋用锚具、夹具和联结器》；TB/T3043-2005《预制后张法预应力砼铁路桥简支T梁技术条件》；GB/T10002.3-1996《埋地排污、废水用硬聚氯乙烯（PVC-U）管材。

三、工艺流程：横向施工工艺流程见：工艺流程图穿横向波纹管、预应力钢绞线→绑扎中间隔板、桥面钢筋→安装模板→浇筑中间隔板混凝土→浇筑桥面混凝土→拆除模板→张拉横向预应力钢束→压浆→封锚→铺设桥面防水层→浇筑保护层。

第二章横向穿筋工程一、穿波纹管工程：1.材料：波纹管采用直径Ø60㎜。

2.架梁前先将两端及中间波纹管穿上并采用封口胶带密封，其余待梁架设完毕后在进行安装。

二、穿预应力钢束工程：1.材料：采用1×7标准型公称直径15.2mm，强度级别1860Mpa低松弛钢绞线。

钢绞线其余技术要求见GB/T5224-2003《预应力混凝土用钢绞线》相关部分。

成昆铁路峨眉至米易段站前10标段桥梁施工作业指导书中铁二十一局集团有限公司成昆铁路峨眉至米易段项目经理部一分部二〇一六年六月目录第一章钻孔桩施工作业指导书 (1)第二章明挖基础及承台施工作业指导书 (1)第三章墩台身施工作业指导书 (8)第四章连续梁悬臂浇注施工作业指导书 (17)第五章预应力施工作业指导书 (28)第六章模板工程作业指导书 (38)第七章钢筋施工作业指导书 (44)第八章混凝土施工作业指导书 (52)第一章钻孔桩施工作业指导书1. 适用范围本作业指导书适用于桥梁冲击钻机及旋转钻机钻孔施工。

具体局部细节根据各工程的水文、地质等环境和工艺情况做调整。

2. 作业准备2.1 内业技术准备（1）在开工前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清相关技术问题，熟悉规范和施工技术标准。

（2）制定现场施工安全保证措施，制定有针对性的应急预案。

（3）对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后持证上岗。

（4）确认墩位已进行地质勘探，根据勘探资料绘制桩位地质柱状图。

（5）完成桥位施工控制网复测工作，编制复测报告并报请监理单位批准。

根据设计资料对桥位桩基坐标进行计算并复核无误。

（6）依据验收标准及建设、监理单位要求，编制技术资料、施工原始记录、检验批资料表格。

2.2 外业技术准备（1）施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

（2）建立混凝土工厂，并经验收合格可以投入使用，各种混凝土材料已进场并经验收合格，混凝土配合比设计已完成并报批。

（3）建立钢筋车间并投入使用，钢筋原材料已进场并检验合格。

（4）作业前外部环境已调查清楚，地下管线等设施调查清楚并已保护或迁移。

3. 技术要求（1）钻孔桩施工按照设计要求进行，孔径和孔深应满足设计要求。

（2）桩身混凝土各项性能指标需满足验标要求。

桩基用钢筋原材和钢筋笼尺寸应满足设计要求。

1垫石、支座1.1一般要求1.1.1施工负责人应对浇筑完毕的垫石逐个检测，对垫石强度、轴线偏位、断面尺寸、顶面高程、顶面四角高差、预埋件位置等项目逐一检查。

不合格的必须返工处理。

1.1.2不得用砂浆、钢垫板等替代垫石。

垫石浇筑后必须加强养生。

1.1.3支座的材料、质量和规格必须满足设计和有关规范的要求，经验收合格后方可安装。

安装后由施工负责人检查，并留存照片。

1.1.4支座安装前，应分别在垫石和支座上标出纵横向中心的十字线，安装时上下各部位纵轴线必须对正。

当安装时温度与设计不同时，应通过计算设置支座顺桥向预偏量。

1.1.5支座要与垫石密贴，不得有偏斜、脱空和不均匀受力等现象，不得使用砂浆找平，不得在安装前涂刷水泥浆。

当需要支垫时，可采用钢板在支座下面支垫一层。

要保证梁板与支座密贴，均匀受力。

支座的最大承载力应和桥梁支点反力相吻合。

如支座垫石有预埋钢板时钢板上可以打1〜2个排气孔。

1.1.6支垫钢板及支座钢板预埋件外露部分必须采取防腐处理措施。

1.1.7四氟滑板橡胶支座应水平安装。

支座的四氟滑板不得设置在支座底面，与四氟滑板接触的不锈钢板也不得设置在墩台垫石上。

安装前必须将滑动支座表面清除干净，并涂满设计要求型号的硅脂油。

梁板就位后及时安装防尘罩。

1.1.8不锈钢板要就位准确，并与梁板底支座预埋钢板焊接牢固。

1.2施工要点1.2.1板式橡胶支座。

1.支座安装前应将墩、台支座及垫石和梁底面清洗干净，去除油污。

检测支座垫石标高、平整度、及四角高差满足规范要求。

2.支座安装应尽可能安排在接近年平均气温的季节里进行，或按设计要求进行。

3.梁板安装时，必须就位准确且与支座密贴；就位不准时，必须吊起重放，不得用撬杠移动梁板。

4.当墩台两端标高不同时，顺桥向或横桥向有横坡时，支座必须严格按照设计规定控制标高。

5.作好支座周围的排水坡，及时清理支座附近的尘土、油脂与污垢等。

6.每片梁安装后，检查支座是否脱空，发现脱空，吊起重安，在支座底安装薄钢板（防锈处理)，禁止使用水泥浆、砂浆等材料找平。

高铁桥梁施工桥面系施工作业指导书
一、准备工作
1. 施工人员必须穿戴好安全帽、安全鞋并进行安全培训。

2. 检查梁体与水平吊杆是否正确，脚手架表面是否平整，无杂物。

3. 确认施工脚手架、爬升机具备使用条件。

4. 准备好所需的工具、材料和设备。

二、作业流程
1. 安装脚手架梯子，并调整是否平整牢固。

2. 在梁体上铺设细石混凝土，并按照规范要求进行密实。

3. 将预制桥面板放在预留位置上，并将桥面板定位水平。

4. 用脚手架上的爬升机将桥面板提升到梁体上，并将其固定。

5. 进行桥面板之间的接缝处理，要求接缝平整，无毛刺。

6. 按照设计要求，在桥梁上进行涂料施工，保证涂料涂层厚度、均匀性等。

7. 在桥梁上安装护栏，保证护栏牢固，高度符合规范要求。

8. 施工质量检查，对实际施工情况与设计要求进行比对，确保符合标准要求。

三、安全注意事项
1. 施工人员必须佩戴好安全帽、安全鞋。

2. 施工现场必须摆放明显的安全标志和警示标志。

3. 严禁在桥梁上吸烟、放火、乱扔垃圾等行为。

4. 禁止超载、超速施工，确保设备和材料运输安全。

5. 确保施工机具和设备的安全使用，维护设备的完好性。

6. 严格执行施工计划和安全管理要求，确保施工安全。

总之，高铁桥梁施工桥面系施工作业指导书的编制，对于实现施工质量、施工安全目标具有重要意义。

若能按照标准要求进行分类指导，将有助于进一步提高施工水平及施工质量，同时充分保障施工人员的安全。

一．公路路基施工作业指导书汇编目录二．桥梁施工作业指导书汇编目录1．干振法挤密碎石桩施工作业指导书挤密碎石桩在软基处理中采用干振法或水冲法施工。

目前在公路工程采用干振法施工较多,下面就介绍干振法挤密碎石桩施工。

1、施工前的准备1．1施工准备1.1.1 收集并熟悉有关施工图、工程地质报告、土工试验报告和地下管线、构造物等资料。

1.1.2 编制施工组织设计或施工大纲。

1.1.3 根据施工路段的长度、挤密碎石桩的桩距、布置形式和布置原则,绘制桩位图。

1.1.4材料试验:碎石的最大粒径不大于5cm,含泥量〈10%,不能有严重风化颗粒。

1.1.5需采用与成桩直径相应的管径的电动振动沉管桩机。

如成桩直径为50cm,机型可选用DZ-40Y(管径为377mm):如成桩直径为60cm,机型可选用 DZ-60Y(管径为426mm)。

1.1.5.1机械锤重≥ 35KN, 激振力≥ 280KN, 配套发电机功率≥12021。

1.1.5.2 容积相等的小推车数辆。

1.1.5.3 桩尖须采用平底合页式。

1.1.6 根据桩径、桩长、桩管直径及小斗容积,计算每延米桩所需的碎石数量和小推车车数,每根桩的车数及每根桩的反插次数和反插长度。

1.1.7 场地整平和布点,根据设计图纸对施工场地进行整平和压实,然后根据桩位图,在原地面用石灰将桩位标出。

1.2 试验段施工1.2.1 根据地质资料,选择一段具有代表性的施工段。

1.2.2 在施工前,对试验段进行钻探取样,以便准确掌握软土层分层位置及厚度,对土样进行试验测出各层土的天然含水量。

天然密度、粒径组成、液塑限、孔隙比、饱和度、压缩模量等。

1.2.3 在施工前,还须进行现场原位测试,测试项目包括标准贯入、瑞利波波速测定。

1.2.4 试验段严格按照设计文件规定的投石量、反插长度、反插次数、施工顺序施工。

1.2.5施工结束15天后.对试验段边行试验,试验项目比施工前试验项目增加对桩身的重II型静力触探试验。

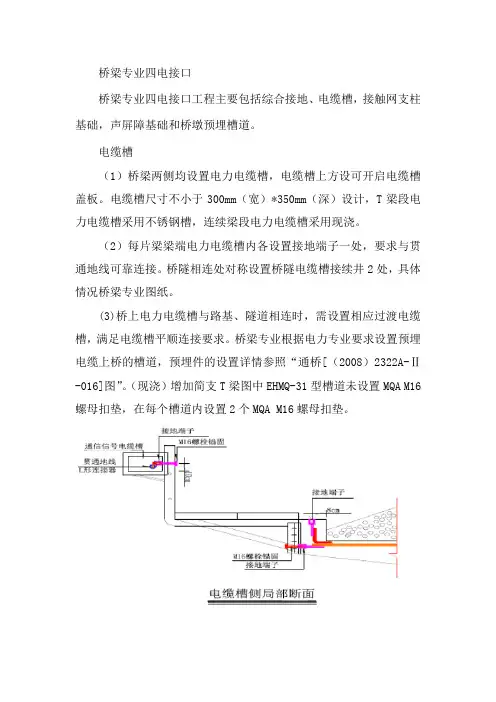

桥梁专业四电接口
桥梁专业四电接口工程主要包括综合接地、电缆槽，接触网支柱基础，声屏障基础和桥墩预埋槽道。

电缆槽
（1）桥梁两侧均设置电力电缆槽，电缆槽上方设可开启电缆槽盖板。

电缆槽尺寸不小于300mm（宽）*350mm（深）设计，T梁段电力电缆槽采用不锈钢槽，连续梁段电力电缆槽采用现浇。

（2）每片梁梁端电力电缆槽内各设置接地端子一处，要求与贯通地线可靠连接。

桥隧相连处对称设置桥隧电缆槽接续井2处，具体情况桥梁专业图纸。

(3)桥上电力电缆槽与路基、隧道相连时，需设置相应过渡电缆槽，满足电缆槽平顺连接要求。

桥梁专业根据电力专业要求设置预埋电缆上桥的槽道，预埋件的设置详情参照“通桥[（2008）2322A-Ⅱ-016]图”。

（现浇）增加简支T梁图中EHMQ-31型槽道未设置MQA M16螺母扣垫，在每个槽道内设置2个MQA M16螺母扣垫。

桥墩电缆槽上下桥预埋槽道。

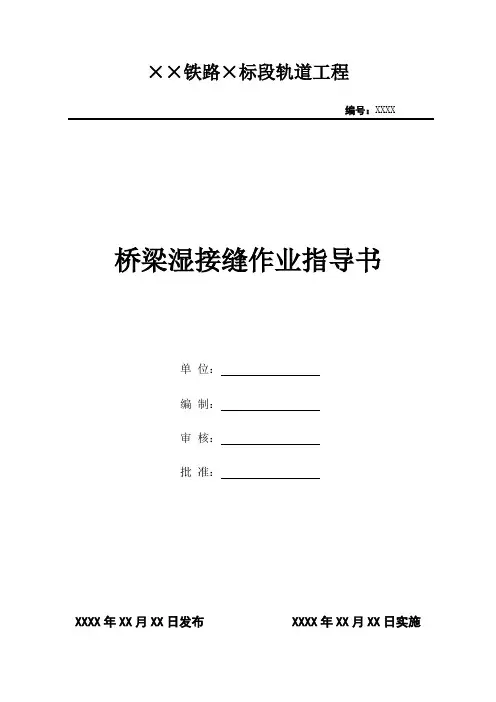

××铁路×标段轨道工程编号：XXXX 桥梁湿接缝作业指导书单位：编制：审核：批准：XXXX年XX月XX日发布 XXXX年XX月XX日实施目录1.适用范围：客运专线、客货共线、货运专线32米、24米、20米、16米的T梁的架设。

2.作业准备2.1桥面基层必须无浮渣，浮灰，油污等，同时挡碴墙根部必须无蜂窝，麻面。

2.2对蜂窝，麻面作填补前，必须清除蜂窝，麻面中的松散层，浮灰，油污等，并使之湿润。

2.3涂刷基层处理剂时，基层必须干燥，涂刷聚氨酯防水涂料时，旧防水层表面应清理干净，无松散层、浮灰等。

3.技术要求3.1横向预应力筋：均采用公称直径为15.2的钢绞线7φ5mm，抗拉强度为1860MPa，弹性模量1.95*105MPa;单线梁采用低回缩锚具锚固，双线梁采用普通夹片式锚具,其技术条件应符合《预应力筋用锚具、夹具和联结器》GB/T14370-2007的要求。

3.2 横向张拉孔道：中梁与边梁之间采用外径ø60金属波纹管，中梁与中梁之间采用外径ø55金属波纹管；3.3湿接缝混凝土：均采用C55细石混凝土，控制指标同梁体，具体配合比详见《配合比试验报告》。

3.4管道压浆：水泥采用强度等级为42.5的普通硅酸盐水泥，水灰比不超过0.45，压浆需保证管道内不因灰浆析水而形成游离水，寒冷季节须切实防止管道积水、结冰和灰浆受冻，水泥砂浆须饱满密实，强度等级不低于M40《配合比试验报告》。

3.5封锚：封锚前对锚具进行防水处理，采用补偿无收缩混凝土填塞，强度等级同梁体（具体标准同第1.3条）。

3.6防水层及保护层：防水层采用聚氯乙烯防水卷材和聚氨脂防水涂料；保护层采用C40细石纤维混凝土《配合比试验报告》。

3.7泄水管：采用外径125mm,壁厚8mm的PVC管。

3.8 桥梁伸缩缝：两孔梁梁缝间铺设三元乙丙橡胶止水带，并用钢盖板覆盖。

4.施工程序与工艺流程4.1施工程序桥梁架设完毕后进行梁体后续工程施工，此部分工程内容包括： 1、横向预应力筋穿束及张拉。

桥梁工程下部结构综合接地施工作业指导书一、施工前准备工作1. 梳理工程施工图纸，了解施工工艺和要求，制定施工方案。

2. 检查施工设备、工具、机械的完好性和安全性，确保施工过程中的安全。

3. 安排施工人员，包括工程师、技术员、施工人员等，并进行必要的培训和交底。

4. 制定施工计划，明确各个工作节点和施工进度，合理安排工作顺序。

5. 联系相关部门，了解施工现场的地质情况、环境限制和安全要求。

6. 准备施工材料，包括钢筋、钢板、混凝土等，并进行质量检验，确保符合施工要求。

7. 制定施工现场布置方案，确保施工现场的整洁有序和施工操作的便利性。

二、开挖基坑1. 根据施工图纸要求，确定基坑的开挖尺寸及位置，标出基坑范围。

2. 清理基坑表面杂物，确保基坑底部平整清洁。

3. 根据设计要求进行基坑支护，使用合适的支护结构和材料。

4. 进行基坑开挖，采用合适的施工方法和机械设备，确保施工进度和质量。

5. 监测基坑开挖的变形和支护结构的稳定性，及时采取加固措施。

三、基础施工1. 准备基础施工材料，包括混凝土、钢筋等，并进行质量检验。

2. 根据设计要求和施工图纸，标定基础的位置和尺寸。

3. 在基坑内铺设合适的垫层材料，确保基坑底部平整。

4. 进行基础浇筑，采用适当的浇筑方法和施工工艺，确保混凝土浇筑质量。

5. 安装混凝土浇筑时的脚手架和防护设施，确保施工过程中的安全。

6. 浇筑后的基础进行养护，包括保湿、防止日晒雨淋等措施。

四、桥墩施工1. 准备桥墩施工材料，包括钢筋、模板等，并进行质量检验。

2. 根据设计要求和施工图纸，标定桥墩的位置和尺寸。

3. 搭建桥墩施工脚手架和模板，确保施工过程中的安全和施工质量。

4. 进行桥墩的浇筑，采用适当的浇筑方法和施工工艺，确保混凝土浇筑质量。

5. 在桥墩上安装桥梁的上部结构，包括横梁、支撑等。

6. 桥墩施工完成后，进行养护处理，包括保湿、防止日晒雨淋等。

五、桥梁上部结构施工1. 准备桥梁上部结构的施工材料，包括钢板、钢筋等，并进行质量检验。

桥梁综合接地施工作业指导书一、前置准备1.1 工程洽谈在开始施工前，需要与建设单位进行沟通，了解相关工程要求和设计标准。

1.2 现场勘测在开始施工前，需要进行现场勘测，包括桥梁的地形、土质、地下管线、周边环境等方面。

同时，还需进行接地装置的位置测量，确定施工位置与方案。

1.3 资料准备在开始施工前，需要准备相关技术资料、施工方案、施工图纸、安全规定等文件。

二、施工步骤2.1 环保措施在施工前，需要做好环保措施，避免对周边环境造成污染。

同时，还需统一管理施工现场垃圾，确保安全和卫生。

2.2 土方开挖根据设计方案，在桥梁的基底和支座位置，进行开挖工作，确保接地设备的安装深度。

2.3 钢筋加工及预埋按设计要求进行钢筋加工并进行预埋，确保接地装置的牢固和稳定。

2.4 接地体制造依据施工图纸和现场要求，制造各种型号的接地体，确保接地体的质量与可靠性。

2.5 接地装置安装将已制造好的接地体按照设计方案进行固定安装，确保接地装置与桥梁本体的密合度。

2.6 引下线连接将接地体与引下线进行连接，确保接地装置与周边设施的牢固连接。

2.7 浇筑混凝土在接地装置和引下线进行连接后，进行混凝土浇筑工作，确保接地装置的牢固和稳定。

2.8 接地阻抗测试在施工完成后，需要进行接地阻抗测试，确保接地装置的质量，并提供可靠的技术支撑。

三、施工要点3.1 材料选择在选择接地装置材料时，需要考虑材料的可靠性、适用性和价格等因素，确保施工质量。

3.2 现场管理在施工现场必须做好现场管理工作，确保施工进度和施工质量。

3.3 安全管理在施工中要做好安全管理工作，做好施工现场的卫生和安全，并严格遵循安全规定，减少安全事故的发生。

四、施工注意事项4.1 技术标准在施工中，必须依照设计方案和相关技术标准进行施工，确保施工质量和技术可靠性。

4.2 专业人员在施工中，必须有经验丰富的专业人员进行施工操作，以确保施工质量和安全。

4.3 质量控制在施工中，必须做好质量控制工作，对材料和设备进行审查和检测，以确保施工质量和技术可靠性。

桥梁工程桥面系施工作业指导书
1目的
为确保桥梁工程质量和安全生产，同时根据桥梁各分项工程施工特点，明确桥面系施工的技术方案和质量控制指标，特制定本标准。

2范围
本标准适用于集团公司所属铁路桥面系施工，包括防护墙浇筑、遮板
预制安装、竖墙浇筑、接触网立柱基础浇筑、护栏安装、电缆沟盖板预制
安装、桥面防水层施工等。

公路桥面系根据实际可参照。

3术语定义
无
4职责
4.1项目作业队作业人员进行安全技术措施交底，严格执行本工种安
全技术操作规程，拒绝三违，组织实施安全技术措施及日常的施工管理工作。

严格按照本标准进行操作作业。

4.2现场技术员负责安排与指导施工班组的具体工作，对施工班组的
施工质量和安全进行监督，并负责记录施工日志及施工原始数据。

4.3现场安全员负责施工现场安全隐患排查、现场作业人员班前安全
教育等工作，对施工班组的施工安全进行监督，并负责记录安全施工日志。

4.4项目部安质部负责桥面系施工作业的安全质量监督管理。

5作业流程图
招工人上鱼泡网，找材料上路桥材料圈！
无论您项目在什么地方，需要租赁、购买、回收、出售周转材料时，
上就够了。

自己可以随时随地的发布求租、求购（新旧）、出售、回收如钢栈桥、圆柱钢模板（抱箍、系梁、盖梁）、承台钢模板、平面钢模板、安全梯笼、盘扣脚手架、贝雷片、工字钢、螺旋管、钢支撑、防撞墙好看钢模板、挂
篮模板、T梁钢模板、箱梁钢模板、空心钢模板、钢栈桥等信息，路桥材
料圈内的供需方会马上响应和报价。

桥梁接口工程作业指导书交底内容：一、交底目的了解接口的重要性，桥梁主要预留接口的位置、预留项目以及具体的施工方法及要求，明确相关责任人，做到责任到人，确保施工项目不遗漏、位置尺寸准确、质量合格。

二、接口简述站后四电预留接口，主要项目：接触网支柱基础、拉线基础、过轨管、电缆槽、电缆上网孔槽、综合接地。

三、接口管理工作的原则1.接口管理工作从接口的提出、处理、实施到反馈等过程必须形成一个信息的闭环，避免造成接口的遗漏。

2.接口管理的过程和结果必须以正式的书面形式形成记录并签认，不得以口头或非正式的方式为依据。

3.接口工程为隐蔽工程，实行首件样板制。

四、桥梁主要预留站后接口（一）梁体1.综合接地： 1根横向、3根纵向、2根引上钢筋构成梁体接地；2.预留接地端子：小里程侧底部2处、上部6处预留接地端子；3.接触网支柱基础：按照布置图预留锚栓，底板接地，重点控制锚栓间距误差；4.电缆引上锯齿孔：按预留信息表梁端预留锯齿孔，梁体预留槽道；5.电气化预留电缆引上孔。

（二）桥面系1.电缆槽：槽壁预留电缆进出槽、孔；2.接地端子：接地端子上表面与混凝土平齐（只能正误差）；3.挡砟墙接地：内设引上和纵向接地钢筋，线路侧预留端子；五、桥梁主要预留接口示意图及施工要求。

（一）综合接地。

1.示意图：桥墩接地线接地端子底板横向钢筋N19Φ16梁体腹板钢筋N6-1Φ25接地端子挡砟墙挡砟墙N1Φ1641232156梁顶纵向钢筋贯通地线N2Φ16N5Φ16N4Φ16梁端处接地钢筋布置图中间段接地钢筋布置图贯通地线N9Φ16N21Φ12梁顶纵向钢筋N21Φ12接地端子N21Φ12梁顶纵向钢筋250250250N1Φ16250N1Φ161130250N9Φ16461N4Φ16N5Φ16N1Φ16762166010440（60）12130接地钢筋大样挡砟墙处接地钢筋布置图预置遮板竖墙A竖墙B挡砟墙钢筋N3Φ16挡砟墙钢筋N6、7Φ128梁顶纵向钢筋N21Φ12N1Φ16挡砟墙钢筋N1Φ1679接触网支柱处接地钢筋布置图N21Φ12N10Φ1610支柱挡砟墙竖墙B预置遮板预置钢板2梁顶接地钢筋平面布置图箱 梁 中 心 线N10Φ16N10Φ16N21Φ12N21Φ12N1Φ161/2挡咋墙接地钢筋布置图箱 梁 中 心 线施工要求：1.图中尺寸除注明者外均以毫米计。

桥面系作业指导书标题：桥面系作业指导书引言概述：桥面系作业指导书是指在桥梁建设工程中，对桥面系施工作业进行指导和规范的文件。

它包括了施工前准备、施工工艺、施工要求、安全措施等内容，是确保桥梁施工质量和安全的重要文件。

下面将详细介绍桥面系作业指导书的内容和要求。

一、施工前准备1.1 确认设计图纸：在进行桥面系施工前，施工方必须子细研究和确认设计图纸，了解桥面系结构和尺寸要求。

1.2 准备材料和设备：根据设计要求，准备好所需的材料和设备，确保施工过程中不会浮现材料和设备短缺的情况。

1.3 确定施工方案：制定详细的施工方案，包括施工进度、施工工艺、施工人员安排等，确保施工过程有条不紊。

二、施工工艺2.1 模板安装：按照设计要求和施工方案，安装好桥面系的模板，确保模板的平整度和稳定性。

2.2 混凝土浇筑：进行混凝土浇筑时，要注意浇筑的均匀性和密实性，避免浮现空鼓和裂缝。

2.3 钢筋绑扎：在桥面系的钢筋绑扎过程中，要按照设计要求和规范进行，确保钢筋的连接坚固。

三、施工要求3.1 施工质量：桥面系施工质量是保证桥梁使用寿命和安全的重要因素，施工过程中要严格按照设计要求和规范进行。

3.2 施工进度：施工方案中的施工进度是保证工程按时完工的关键，施工人员要按照进度表进行施工，确保工程进度顺利。

3.3 施工安全：施工过程中要严格遵守安全规定，做好防护措施，确保施工人员的安全。

四、安全措施4.1 安全教育：在施工前，对施工人员进行安全教育，让他们了解施工中的危（wei）险因素和应对措施。

4.2 安全设施：在施工现场设置必要的安全设施，如警示标志、安全带等，确保施工人员的安全。

4.3 安全检查：定期进行安全检查，发现安全隐患及时整改，确保施工现场的安全。

五、总结桥面系作业指导书是桥梁施工过程中的重要文件，它规范了桥面系施工的各个环节，保证了施工质量和安全。

施工方在进行桥面系施工时，应严格按照作业指导书的要求进行，确保桥梁工程的顺利进行。

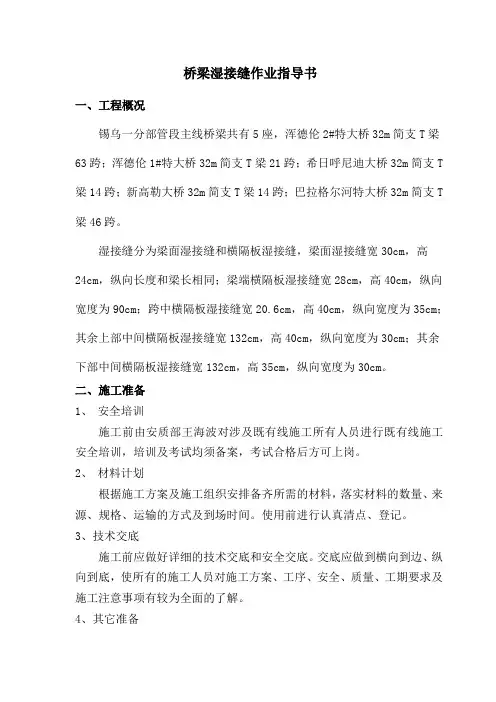

桥梁湿接缝作业指导书一、工程概况锡乌一分部管段主线桥梁共有5座，浑德伦2#特大桥32m简支T梁63跨；浑德伦1#特大桥32m简支T梁21跨；希日呼尼迪大桥32m简支T 梁14跨；新高勒大桥32m简支T梁14跨；巴拉格尔河特大桥32m简支T 梁46跨。

湿接缝分为梁面湿接缝和横隔板湿接缝，梁面湿接缝宽30cm高24cm纵向长度和梁长相同；梁端横隔板湿接缝宽28cm高40cm纵向宽度为90cm跨中横隔板湿接缝宽20.6cm，高40cm纵向宽度为35cm 其余上部中间横隔板湿接缝宽132cm高40cm纵向宽度为30cm其余下部中间横隔板湿接缝宽132cm高35cm纵向宽度为30cm。

二、施工准备1、安全培训施工前由安质部王海波对涉及既有线施工所有人员进行既有线施工安全培训，培训及考试均须备案，考试合格后方可上岗。

2、材料计划根据施工方案及施工组织安排备齐所需的材料，落实材料的数量、来源、规格、运输的方式及到场时间。

使用前进行认真清点、登记。

3、技术交底施工前应做好详细的技术交底和安全交底。

交底应做到横向到边、纵向到底，使所有的施工人员对施工方案、工序、安全、质量、工期要求及施工注意事项有较为全面的了解。

4、其它准备安全帽、安全绳、安全带必须达到每个工人一份，并要检验合格。

安全绳可用吊200Kg沙袋的方法检验，安全带扣环需牢靠。

三、人员、机械安排湿接缝作业人员配备表表主要机具设置五、主要施工方法桥梁湿接缝采用C55补偿收缩细石混凝土浇筑，分为桥面湿接缝和横向连接湿接缝两部分。

横向连接湿接缝采用后张法横向预应力施工方法。

湿接缝施工与T梁架施工同步。

1、施工工序流程施工工序流程图施工准备穿钢绞线|・------------------------------------ |张拉操作平台就位工作横隔板湿接缝模型安装|横隔板湿接缝混凝土灌注|------------------ |混凝土养护|J 达到设计抗压强度J横隔板湿接缝模型拆除| |横向张拉］----------J J桥面湿接缝钢筋绑扎| ［割丝|管道压浆|1 r J桥面湿接缝模型安装I ［封锚封锚混凝土养护桥面湿接缝混凝土灌注I ----------------------- I混凝土养护桥面湿接缝模板拆除J达到设计抗压强度桥面浇筑保护层I ------------------------------- h I桥面防水层封边处理2、各主要施工工序控制2.1穿钢绞线钢绞线采用人工进行单根穿索，采用1 X 7标准型公称直径15.2mm 强度级别1860Mpa氐松弛钢绞线。

新建XXX铁路施工作业指导书编制：__________审核：___________审批：___________XXX铁路工程第X项目部20XX年X月第一章、桩基施工作业标准 (1)一、作业制度 (1)二、适用范围 (1)三、工艺流程 (1)四、施工要求 (3)五、质量控制及检验 (11)六、安全及环保要求 (13)第二章、承台及扩大基础施工作业标准 (15)一、作业制度 (15)二、适用范围 (15)三、工艺流程 (15)四、施工要求五、质量控制及检验 (23)六、安全及环保要求 (26)第三章、墩台帽施工作业标准 (27)一、作业制度 (27)二、适用范围 (27)三、工艺流程 (27)四、施工要求 (29)五、质量控制及检验 (36)六、安全及环保要求 (38)第四章、支座安装施工作业标准 (40)一、作业制度 (40)二、适用范围 (40)三、工艺流程 (40)四、施工要求 (40)五、质量控制及检验 (41)六、安全及环保要求 (42)第五章、桥面附属工程施工作业标准 (43)一、作业制度 (43)二、适用范围 (43)三、工艺流程 (43)四、施工要求 (44)五、质量控制及检验 (45)第六章、高性能混凝土施工标准 (47)一、作业制度 (47)二、适用范围 (47)三、施工准备 (47)四、材料要求 (47)五、主要机具 (48)六、作业条件 (48)七、操作方法 (49)八、施工缝处理 (51)九、注意事项 (51)十、质量标准及要求 (52)十一、职业健康安全注意事项 (54)十二、环境保护注意事项 (54)第一章、桩基施工作业标准一、作业制度1 •施工作业执行文件：施工项目部下发的有效图纸、技术交底文件。

2•施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《铁路混凝土工程施工质量验收补充标准》、《铁路工程岩土分类标准》、《桩基检测规程》。

3•作业队制订的《作业队施工职责分工及岗位责任制度》。
