技能培训专题电气工程师专业基础变压器

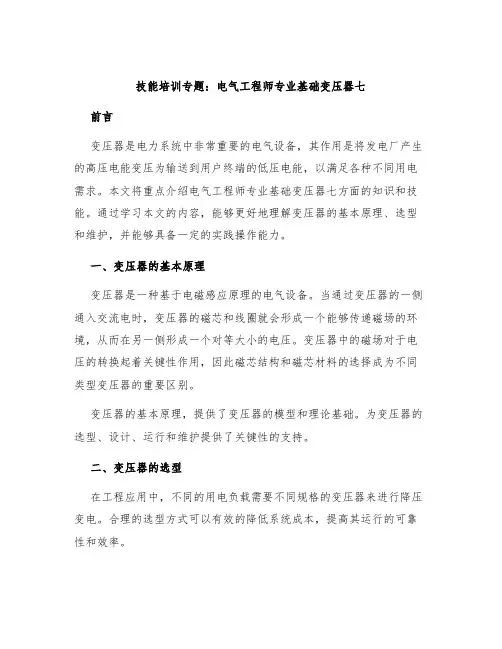

技能培训专题：电气工程师专业基础变压器七前言变压器是电力系统中非常重要的电气设备，其作用是将发电厂产生的高压电能变压为输送到用户终端的低压电能，以满足各种不同用电需求。

本文将重点介绍电气工程师专业基础变压器七方面的知识和技能。

通过学习本文的内容，能够更好地理解变压器的基本原理、选型和维护，并能够具备一定的实践操作能力。

一、变压器的基本原理变压器是一种基于电磁感应原理的电气设备。

当通过变压器的一侧通入交流电时，变压器的磁芯和线圈就会形成一个能够传递磁场的环境，从而在另一侧形成一个对等大小的电压。

变压器中的磁场对于电压的转换起着关键性作用，因此磁芯结构和磁芯材料的选择成为不同类型变压器的重要区别。

变压器的基本原理，提供了变压器的模型和理论基础。

为变压器的选型、设计、运行和维护提供了关键性的支持。

二、变压器的选型在工程应用中，不同的用电负载需要不同规格的变压器来进行降压变电。

合理的选型方式可以有效的降低系统成本，提高其运行的可靠性和效率。

变压器的选型包括两个方面的考虑：一是按照用电需求确定需要的输出功率和电压等级。

同时根据供电系统的电源特点，也需要选用合适的输入功率和电压等级。

二是根据不同供电负荷性质和运行环境来确定变压器的类型和规格。

变压器的选型是整个变压器应用系统中的关键性环节。

选型不当，会产生不必要的浪费或者使用不当结果造成整套系统不稳定性，选择恰当的变压器，对于整个系统性能的提升至关重要。

三、变压器运行中出现的故障及排查处理方法在变压器长期运行的过程中，会因为多种原因发生故障。

主要的故障包括过电压、过电流、内部绝缘损坏、局部放电、外皮绝缘破坏等。

这些故障会引起电网质量下降、增加系统可靠性的风险、缩短设备寿命，还可能引起较大事故。

对于变压器运行中出现的故障，应及时进行排查处置，并制定相应的故障处理方案。

比如，对于内部绝缘损坏，应及时进行维护和维修。

通过维修工作，可以延长变压器的寿命，提高运行效率。

变压器基础知识培训变压器是电力系统中常见且重要的电气设备，承担着改变电压、输配电、节能减排等重要任务。

为了更好地了解和应用变压器，下面将对变压器的基础知识进行培训。

一、什么是变压器变压器是一种通过电磁感应原理，将交流电能从一个电路传输到另一个电路的静态电气设备。

它由两个或多个线圈（一般为铜线绕制）和铁芯组成，其中一个线圈为输入侧，另一个线圈为输出侧。

通过变压器，可以实现电压的升高或降低。

二、变压器的工作原理变压器的工作原理基于电磁感应现象。

当输入端通入交流电流时，通过线圈产生的磁场会在铁芯中形成磁通。

磁通的变化又会诱导出输出线圈中的电动势，进而产生输出电流。

变压器工作时，输入和输出的电能通过铁芯以电磁能量的形式进行传递。

三、变压器的结构变压器的主要组成部分包括铁芯、线圈和外壳。

铁芯通常由层叠的硅钢片组成，其目的是增加磁阻，从而减小铁芯的功率损耗。

线圈则是由导线绕制而成，一般采用铜线，以减小线圈的电阻和电能损耗。

外壳则是保护变压器内部零部件，并使其具有结构完整性和耐腐蚀性。

四、变压器的类型根据使用场合和用途的不同，变压器可以分为多种类型，包括配电变压器、电力变压器、自耦变压器、隔离变压器等。

配电变压器主要用于城市或工业区的低压电网中，将高压电能转换为低压供给用户；电力变压器通常用于电力系统中的发电厂、变电站等，起到输电、分配和传输电能的作用。

五、变压器的额定容量和参数变压器的额定容量和参数是指变压器设计和制造时的设计工作条件和技术规格。

额定容量表示变压器设计能够正常运行的最大容量，一般以千伏安（KVA）为单位。

额定电压则是指输入侧和输出侧的额定电压值。

此外，变压器还具有负载损耗、空载损耗、短路阻抗等参数，这些参数直接影响着变压器的运行效率和质量。

六、变压器的保护和维护为了保障变压器的正常运行和延长使用寿命，必须进行相应的保护和维护措施。

主要的保护装置包括过流保护、过压保护、温度保护等，这些装置可以监测变压器的工作状态，并在故障发生时采取相应的措施。

变压器培训资料### 变压器培训资料（第一篇）#### 一、什么是变压器？变压器是一种将电能从一个电路传输到另一个电路的电气设备。

它是基于电磁感应原理工作的。

变压器由两个或多个线圈组成，包括一个主要线圈和一个或多个次要线圈。

主要线圈连接到输电线路，次要线圈连接到用户线路。

#### 二、变压器的工作原理变压器的工作原理是基于法拉第电磁感应定律。

当主要线圈中有交流电流通过时，产生的磁场将穿过次要线圈，导致次要线圈中产生感应电流。

根据安培定律，感应电流会产生磁场，该磁场与主要线圈中的磁场相互作用，从而引起次要线圈中的电压。

#### 三、变压器的分类根据变压器的用途和设计结构，可以将其分为以下几类：1. 功率变压器：用于将高压输电线路的电压降低到适合用户使用的低压。

功率变压器通常被安装在电网的变电所或输电塔上。

2. 隔离变压器：用于将电源与负载之间隔离，以防止电流和故障产生的危险。

隔离变压器通常用于电子设备和仪器仪表等敏感电气设备中。

3. 自耦变压器：主要用于低功率应用，如音频放大器和电子变压器。

4. 核心型变压器：具有铁芯，用于电力系统中的大功率变压器。

#### 四、变压器的优点变压器具有以下几个优点：1. 节能：变压器能够将高压转变为低压，减少了能量的损耗。

2. 距离传输：变压器可以通过增加或减少电压来调整电力传输的距离，使电能可以从发电站传输到用户。

3. 隔离：变压器通过将主要线圈与次要线圈隔离，使电源与负载之间得以隔离，从而提供了安全性和稳定性。

4. 可调性：变压器的输出电压可以根据需求进行调整，以适应不同的应用。

#### 五、常见的变压器故障及其处理方法1. 短路故障：当变压器主要线圈和次要线圈之间发生短路时，会导致大电流通过，可能引发火灾或爆炸。

处理方法包括更换短路处的绝缘材料和维修电路。

2. 温度过高：如果变压器温度过高，可能是因为负载过大或通风不良。

应及时降低负载或改进通风系统。

3. 绝缘损坏：绝缘的老化或损坏会导致电流漏到变压器的金属部分，从而引发故障。

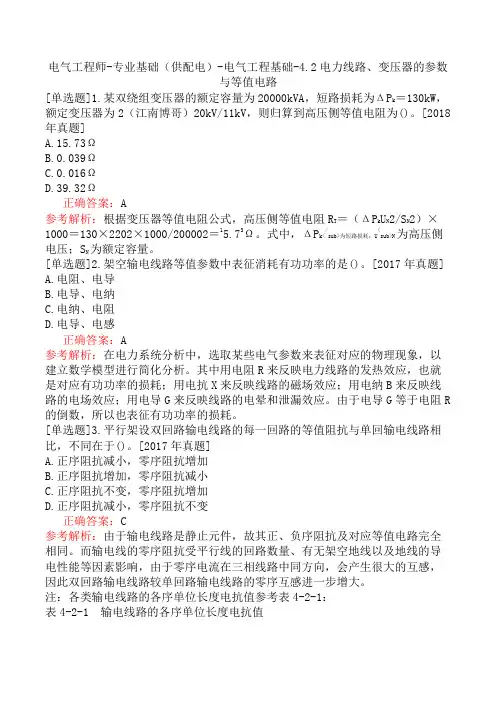

电气工程师-专业基础（供配电）-电气工程基础-4.2电力线路、变压器的参数与等值电路[单选题]1.某双绕组变压器的额定容量为20000kVA，短路损耗为ΔP k＝130kW，额定变压器为2（江南博哥）20kV/11kV，则归算到高压侧等值电阻为()。

[2018年真题]A.15.73ΩB.0.039ΩC.0.016ΩD.39.32Ω正确答案：A参考解析：根据变压器等值电阻公式，高压侧等值电阻R T＝（ΔP k U N2/S N2）×1000＝130×2202×1000/200002＝15.73Ω。

式中，ΔP k</sub>为短路损耗；U<sub>N为高压侧电压；S N为额定容量。

[单选题]2.架空输电线路等值参数中表征消耗有功功率的是()。

[2017年真题]A.电阻、电导B.电导、电纳C.电纳、电阻D.电导、电感正确答案：A参考解析：在电力系统分析中，选取某些电气参数来表征对应的物理现象，以建立数学模型进行简化分析。

其中用电阻R来反映电力线路的发热效应，也就是对应有功功率的损耗；用电抗X来反映线路的磁场效应；用电纳B来反映线路的电场效应；用电导G来反映线路的电晕和泄漏效应。

由于电导G等于电阻R 的倒数，所以也表征有功功率的损耗。

[单选题]3.平行架设双回路输电线路的每一回路的等值阻抗与单回输电线路相比，不同在于()。

[2017年真题]A.正序阻抗减小，零序阻抗增加B.正序阻抗增加，零序阻抗减小C.正序阻抗不变，零序阻抗增加D.正序阻抗减小，零序阻抗不变正确答案：C参考解析：由于输电线路是静止元件，故其正、负序阻抗及对应等值电路完全相同。

而输电线的零序阻抗受平行线的回路数量、有无架空地线以及地线的导电性能等因素影响，由于零序电流在三相线路中同方向，会产生很大的互感，因此双回路输电线路较单回路输电线路的零序互感进一步增大。

注：各类输电线路的各序单位长度电抗值参考表4-2-1：表4-2-1 输电线路的各序单位长度电抗值[单选题]4.标幺值计算中，导纳的基准值是()。

变压器详细的培训计划一、培训概述变压器是电气工程中常见的一种设备，用来将交流电能转换成特定电压的设备。

在电力系统中，变压器起着非常重要的作用。

为了提高变压器的工作效率和安全性，进行变压器操作与维护的培训是十分必要的。

本培训计划将从变压器的基本原理、操作维护、故障排除等方面进行详细的介绍，帮助学员全面了解变压器，提高操作和维护水平。

二、培训目标（一）理解变压器的基本原理和结构（二）掌握变压器的操作安全技术（三）掌握变压器的维护方法和周期（四）能够进行变压器故障排除三、培训内容（一）变压器基础知识1. 变压器的定义和分类2. 变压器的基本原理3. 变压器的结构和工作原理4. 变压器的运行参数（二）变压器的操作安全技术1. 变压器的安全操作规程2. 变压器的操作流程和注意事项3. 变压器的安全事故案例分析4. 变压器的安全防护措施（三）变压器的维护方法和周期1. 变压器的日常维护2. 变压器的定期维护3. 变压器的保养与检修4. 变压器的维修与更换（四）变压器的故障排除1. 变压器常见故障及其原因2. 变压器故障的检测与诊断3. 变压器故障的应急处理4. 变压器故障的预防和处理经验四、培训形式本培训分为理论培训和实践培训两个部分，每部分占比各50%。

理论培训主要通过课堂讲解和案例分析，实践培训主要通过模拟操作和实际操作设备进行。

五、培训时间和地点培训时间为5天，每天8小时。

培训地点为公司内部训练中心或者租赁的外部培训场地。

六、培训师资培训讲师应具备丰富的变压器操作和维护经验，具备一定的教学经验和培训意愿。

可以邀请公司内部专家或者外部专业培训机构的讲师来进行培训。

七、培训效果评估培训结束后，将进行培训效果评估。

评估内容包括学员的学习成绩、实际操作表现、培训反馈等，以此来评估培训的有效性。

八、培训后的跟踪服务在培训结束后，应建立学员档案，对学员进行跟踪服务。

定期了解学员的变压器操作和维护情况，及时帮助解决操作和维护中遇到的问题。

技能培训专题电气工程师专业基础变压器七变压器是电力系统中常见的电气设备，作用是将高电压变成低电压，或者将低电压变成高电压，实现能量的转换和传输。

在电气工程师的专业领域中，熟练掌握变压器的基础原理和相关技术是非常重要的。

一、变压器基础原理变压器是基于电磁感应原理的，由两个或多个线圈构成。

其中一个线圈称为原边，承担输入电压，而另一个线圈称为副边，负责输出电压。

当原边通过交流电源时，将会产生一个交变磁场，从而引起副边中电势的变化，产生输出电压。

基本的变压器的输入输出功率等于，输入电压×输入电流=输出电压×输出电流。

变压器的输出电压和输入电压的比值称为变比，用n表示，即n=V2/V1。

通常变压器是按照所需变比的大小来设计的，比如轻载变压器、隔离变压器、自耦变压器等。

二、变压器分类变压器按照用途不同可以分为多种类型，包括隔离变压器、自耦变压器、整流变压器、矫形变压器、调压变压器等。

1. 隔离变压器：输入端和输出端完全隔离，起到防止电流流入地线的作用，常用于设备绝缘和安全电源。

2. 自耦变压器：输入端和输出端共用一部分线圈，具有小体积和低成本等优点，但是无法实现电气隔离，需要用设备来保护电路。

3. 整流变压器：具有整流功能，可以将交流电压转换成直流电压，常用于电子设备或通信设备等。

4. 矫形变压器：也可以将交流电压转换成直流电压，但是输出电流的波形更为稳定，具有更好的矫正功能。

5. 调压变压器：具有调节输入电压的功能，可以保证电力传输的稳定性。

三、变压器的管理和维修变压器作为复杂的电气设备，需要进行管理和维修。

常见的管理和维修工作包括以下几个方面：1. 定期巡视和维护：通过定期巡视和维护，可以发现变压器是否存在漏油、泄露等问题，及时采取措施进行修理。

2. 清洗和加注油液：变压器的油液是需要定期清洗和更换的，这能够提高变压器的工作效率和寿命。

3. 检测和维修电气系统：通过定期检测电气系统，可以发现变压器是否存在绝缘损坏、接线松动等问题，及时进行调整和修复。

（2）基准值的选取（selection of basic value ）1） 在变压器和电机中，通常取各量的额定值作为基准值，j 表示基准。

j N U U =，j N S S =。

各侧的物理量以各自侧的额定值为基准。

如取一二次侧的额定电压和电流作为变压器的一二次侧的基准值，其他各量（如电阻和功率）的基准值就由上述两量的换算关系确定。

例如：变压器一次侧选1N1N 1N 1N 1N ,,U U I Z I =； 变压器二次侧选2N2N 2N 2N 2N,,U U I Z I =； 由于变压器一、二次侧容量相等，均选N 2N 2N 1N 1N 1N S I U I U S ===（变压器的容量）**①额定值的标么值为1；②标么值的表示为在原符号右上角加“*”表示； ③使用标么值表示的基本方程式与采用实际值时的方程式在形式上一致。

举例：*111N U U U =；*111NII I =；*111N Z Z Z =*222N U U U =；*222N I I I =；*222NZ Z Z = **1N **001mU Z I I ==；2*002*0*0*/I S P I P R N m == ；2*2**m m m R Z X -= *N *N *k N*k KU I U Z ==；N k N *k N2*N *k N *k S P P I P R ===；2*k 2*k *k R Z X -= 2） 实际值、标么值和百分值的关系 ① 实际值=标么值×基准值标么值和百分值类似，均属于无量纲相对单位制，他们之间的关系是： ② 百分值=标么值×100% （3）标么值的特点 1）优点：①采用标么值后，原副边各量不必折算了；（分子分母都有K ，都抵消了）。

*21121122121222*2R U I R U I R K K U R KI U R I R NN N N N N N N '='==== 注意：副边折算到原边后基值应取原边的额定值。
