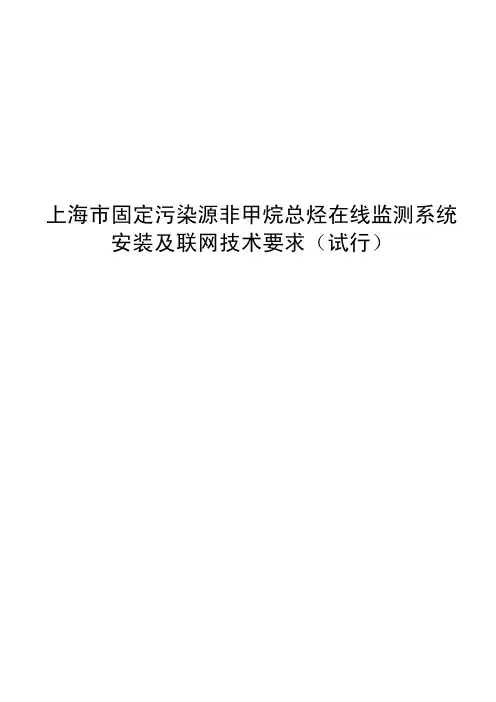

上海市固定污染源非甲烷总烃在线监测系统安装及联网技术要求

  • 格式：pdf
  • 大小：751.16 KB
  • 文档页数：18

下载文档原格式

  / 18

合集下载

固定污染源烟气排放连续监测系统技术规范 上海

固定污染源烟气排放连续监测系统技术规范 上海
(c) 气体排放浓度相对准确度校准：用《空气和废气监测分析方法（第四版）》规定的相关方法，与气体排放连续监测系统同时检测，并组成数据对，要求在系统正常运行情况下获取9对以上五分钟的数据对。具体计算方法见HJ/T 76—2001第8.3.5条。
(d) 速度场系数的校准要求参比方法（比托管法）与流速连续监测系统同时检测，并组成数据对，三天内至少获取15个数据对，按HJ/T 76—2001第8.4.1条和8.4.2 条计算速度场系数和速度场系数精密度。
8.1.1.2 调试完成。调试要求见HJ/T 76—2001中第8.2~8.4条。
8.1.1.3 提供各类污染物检测仪器的零点漂移和量程漂移等测试数据调试报告。
8.1.1.4 提供对颗粒物排放连续监测系统己进行的浓度相关系数校准、气体排放连续监测系统己进行的相对准确度的校准、流速连续监测系统已进行的速度场系数的精密度校准等主要技术指标的检测技术报告。报告格式见HJ/T76-2001附表。
5 固定污染源烟气排放连续监测系统安装位置要求
固定污染源烟气排放连续监测系统应安装在能准确可靠地连续监测固定污染源烟气排放状况的有代表性的位置上。其功能应符合：
（1）固定污染源烟气排放浓度监测；
（2）固定污染源污染物排放总量统计；
（3）环保治理设施运行状态监控。
5.1一般要求
5.1.1位于固定污染源排放控制设备的下游；
固定污染源烟气排放连续监测系统技术规范(试行)
前言
为规范上海市固定污染源烟气排放连续监测系统安装、验收、运行、维护管理等要求，依据HJ/T76-2001《 固定污染源排放烟气连续监测系统技术要求及检测方法》和HJ/T75-2001《 火电厂烟气排放连续监测系统技术规范》，特制订本规范。
本规范和《上海市固定污染源烟气排放连续监测系统数据审核和处理规定（试行）》和《上海市固定污染源烟气排放连续监测系统通信规范（试行）》一并作为上海市固定污染源烟气排放连续监测系统实施的技术规范。

固定污染源废气挥发性有机物在线监测技术规范编制说明

固定污染源废气挥发性有机物在线监测技术规范编制说明

固定污染源废气挥发性有机物在线监测技术规范(征求意见稿)编制说明标准编制组2019年8月目录1 项目背景 (3)2 标准编制的必要性 (5)3 国内外VOCs 监测标准及在线监测技术应用状况研究 (7)4 标准制订的编制原则和技术路线 (16)5 标准制定的技术路线 (18)6 标准主要技术内容及确定依据 (18)7 性能指标验证 (29)1 项目背景1.1 项目来源根据江苏省生态环境厅《关于下达2017年度省级环保科研课题项的通知》（苏环办[2018]25号），下达了江苏省《固定污染源废气挥发性有机物在线监测技术规范》制订任务，项目统一编号：2017016。

由江苏省环境科学研究院承担本课题的制定任务，合作单位为苏州工业园环境执法大队。

之后，2019年2月《固定污染源废气挥发性有机物在线监测技术规范》标准列入江苏省生态环境监测监控系统三年建设规划（2018－2020年）。

1.2 工作过程2017年12月，江苏省环境科学研究院作为项目承担单位与合作单位成立了《固定污染源废气挥发性有机物在线监测技术规范》项目研究组，完成了项目任务书和合同的填报签订。

研究组初步拟定了标准编制的工作目标、工作内容，讨论了在标准制订过程中可能遇到的问题，按照任务书的要求，制定了详细的标准编制计划与任务分工。

2018年1月，根据《江苏省环保科研课题项目管理办法》等有关文件要求，江苏省环境科学研究院组织有关单位及专家对承担的“江省固定污染源废气挥发性有机物在线监测技术规范”（编号：2017016）听取了课题组的汇报，经质询和认真讨论，通过开题论证，建议尽快启动实施。

2018年2月-2018年5月，收集省内VOCs自动监控设施建设等政策文件，掌握固定污染源在线监测系统的管理要求及安装情况。

收集在线监测系统测试原理、系统性能指标、安装要求、验收标准、数据审核、联网报送、运行管理模式以及日常管理考核等情况以及在江苏省的适用性。

赴华东理工大学、上海市环科院、苏州监测中心等相关科研院所、环保组织开展专家座谈，深入研讨在线监测先进技术、标准内容以及实施情况，广泛吸取了国内先进地区的标准编制与实施先进经验。

固定污染源废气中非甲烷总烃排放连续监测技术指南

固定污染源废气中非甲烷总烃排放连续监测技术指南

固定污染源废气中非甲烷总烃排放连续监测技术指南（试行）为规范采用氢火焰离子化检测器（即FID）进行固定污染源废气中非甲烷总烃连续监测系统的建设、运行和管理，制定本指南。

一、安装建设要求（一）系统组成固定污染源非甲烷总烃连续监测系统（以下简称NMHC-CEMS）由非甲烷总烃监测单元和烟气参数监测单元、数据采集与处理单元组成。

NMHC-CEMS应当实现测量烟气中非甲烷总烃浓度、烟气参数（温度、压力、流速或流量、湿度等），同时计算废气中污染物排放速率和排放量，显示（可支持打印）和记录各种数据和参数，形成相关图表，并通过数据、图文等方式传输至管理部门等功能。

进入NMHC-CEMS燃烧（焚烧、氧化）装置，需要补充空气进行燃烧、氧化反应的废气，还应实现同时测量含氧量的要求。

含氧量参与污染物折算浓度计算的，应按排放标准要求换算为大气污染物基准排放浓度。

利用锅炉、工业炉窑、固体废物焚烧炉焚烧处理有机废气的，烟气基准含氧量按其排放标准规定执行。

（二）技术性能要求满足《固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法》（HJ 1013）中技术要求。

（三）监测站房要求满足《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测技术规范》（HJ 75）中关于固定污染源烟气排放连续监测系统监测站房的要求。

若采用氢气钢瓶作为工作气源的，则应在监测站房内安装氢气报警器，站房外张贴显著的防火标识，同时应按照《爆炸性环境第1部分:设备通用要求》（GB 3836.1）中相关规定配备防爆等安全设施。

（四）安装位置要求满足HJ 75中关于固定污染源烟气排放连续监测系统安装位置的要求。

设置采样或监测平台时，应易于人员和监测仪器到达，当采样平台设置在离地面高度≥2m的位置时，应有通往平台的斜梯，宽度应≥0.9m，有条件的可采用旋梯、Z字梯或升降梯等。

（五）安装施工要求满足HJ 75中关于固定污染源烟气排放连续监测系统安装施工要求。

固定污染源排放废气中含强腐蚀性气体时，样品经过的器件或管路需选用耐腐蚀性材料。

上海市生态环境局关于印发《上海市污染源自动监控设施运行监管和自动监测数据执法应用的规定》的通知

上海市生态环境局关于印发《上海市污染源自动监控设施运行监管和自动监测数据执法应用的规定》的通知

上海市生态环境局关于印发《上海市污染源自动监控设施运行监管和自动监测数据执法应用的规定》的通知文章属性•【制定机关】上海市生态环境局•【公布日期】2019.10.01•【字号】沪环规〔2019〕14号•【施行日期】2019.12.01•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】环境保护综合规定正文上海市生态环境局关于印发《上海市污染源自动监控设施运行监管和自动监测数据执法应用的规定》的通知各区生态环境局、各有关单位：为继续加强对污染源自动监控设施运行的监管，规范自动监测数据的执法应用，经研究，市生态环境局对《上海市污染源自动监控设施运行监管和自动监测数据执法应用的规定》进行了修订，现印发给你们，自2019年12月1日起实施，请遵照执行。

上海市生态环境局2019年10月日上海市污染源自动监控设施运行监管和自动监测数据执法应用的规定一、目的为加强对污染源自动监控设施运行的监管，规范污染源自动监测数据的执法应用，根据《上海市环境保护条例》《污染源自动监控管理办法》《污染源自动监控设施现场监督检查办法》等有关法律法规，结合本市实际，制定本规定。

二、定义本规定所称污染源自动监控设施，是指在污染源现场安装的用于监控、监测污染物排放的在线监测仪、流量（速）计、污染治理设施运行记录仪和数据采集传输仪等仪器、仪表、传感器等设施，是污染防治设施的组成部分。

三、适用范围本规定适用于本市范围内污染源自动监控系统设施运行及其自动监测数据应用于环境执法的管理。

重金属水质自动监测数据和非甲烷总烃自动监测数据暂不纳入适用范围，各区可根据监管需求，自行制定本辖区的执法应用规定。

四、自动监控设施的运行和执法（一）排污单位应当保证自动监控设施的正常运行。

确需拆除或闲置的，排污单位应当在拆除或闲置三十日前向有管辖权的生态环境部门报告，经同意后方可实施。

污染源自动监控设施发生故障不能正常使用的，排污单位应当在故障发生后12小时内向有管辖权的生态环境部门报告，并及时检修，保证在5个工作日内恢复正常运行；因特殊情况无法在5个工作日内恢复正常使用的，应在规定期限内向生态环境部门报告。

NMHC(非甲烷总烃)在线分析系统技术方案

NMHC(非甲烷总烃)在线分析系统技术方案

北京普瑞器产品简介NMHC〔非甲烷总烃〕在线分析系统本系统适用于NMHC〔非甲烷总烃〕排放在线连续监测系统，包括该系统的功能设计、构造、性能、包装、运输、安装和试验等方面的技术要求。

1本系统满足我国现行的国家标准和标准：《上海市固定污染源非甲烷总烃在线检测系统安装及联网技术要求》《固定污染源排放烟气连续监测技术要求及检测方法》〔HJ-T76-2023〕《污染源在线自动监控〔监测〕系统数据传输标准》〔HJ-T212〕2系统设计2.1系统说明分析原理：FID 色谱取样方式：直接采样式，带过滤取样组件检测原理：系统由采样器采样，样气至气体预处理系统，对样气除水、除尘，经处理后的干净样气进入非甲烷总烃。

承受国标法FID 双色谱柱分析非甲烷总烃浓度值，同时收集温压流检测器分析的固定源温度；压力、流速的数据，分析非甲烷总烃的排放量、排放速率。

2.2NMHC 连续监测系统主要技术参数：组分名称最小量程最大量程测量原理NMHC 0~5ppm 0~5000ppm 色谱原理〔FID)NMHC 最低检出限：0.05ppm；NMHC 零点漂移：每一循环自动校零；NMHC 量程漂移：<3% F,S/4h ；样气流量：>5 L/min系统响应时间：约70s人机界面：背光液晶显示操作界面3NMHC 分析系统技术方案介绍3.1NMHC 分析系统主要部件• 1 套取样及样气输送装置• 1 套样品预处理系统• 1 套彩色触摸屏综合显示把握系统• 1 台NMHC• 1 套零气发生器• 1 台氢气发生器• 1 套校准设备，供给分析系统标准气3.2主要技术特点：1.承受成熟的色谱原理分析方式，测量结果科学，符合检测标准。

2.成套分析系统技术成熟，业绩多，产品质量牢靠3.承受专用零气发生器产生用零气，根本消退了干扰组分，测量精度高4.系统承受成套设计理念，人机界面友好，自动化程度高，后期维护便利5.系统承受著名品牌智能化表，维护工作量小、数据处理快速便利6.取样及样气预处理系统全自动运行GC-7800 甲烷/非甲烷总烃在线气相色谱仪仪器特点GC-7800 甲烷/非甲烷总烃在线气相色谱仪是针对目前国内环保行业对空气质量检测的要求，依据《HJ/T38-1999》标准，在试验室非甲烷总烃色谱的根底上，承受本公司油田录井、矿井气体在线分析的技术，融合国内外同行业的先进阅历，自行开发的一款产品。

固定污染源烟气排放连续监测系统技术规范 上海

固定污染源烟气排放连续监测系统技术规范 上海
本规范由上海市环境保护局提出。
本规范由上海市环境监测中心负责起草。
本规范由上海市环境保护局负责解释。
本规范为首次发布，自2006年2月1日起试行。
上海市固定污染源烟气排放连续监测系统技术规范
1 适用范围
本规范规定了颗粒物、二氧化硫、氮氧化物和有关排气参数的烟气排放连续监测系统的主要技术指标、检测项目、维护管理要求、验收方法和校验方法。
烟气连续监测系统应具有安全管理功能，操作人员登录工号和密码后，才能进入控制界面，系统对所有的控制操作均自动记录并入库保存。对运行参数的修改，须设置二级密码后进入，并自动记录修改过程，这些记录可随时供调用。系统应具有二级操作管理权限：
a、 系统管理员：可以进行所有的系统设置工作，如设定操作人员密码、操作级别、设定系统设备配置等。
HJ/T76-2001 固定污染源排放烟气连续监测系统技术要求及检测方法
3 术语和定义
下列术语和定义适用于本规范。
3.1参比方法
国家或行业发布的标准方法。
3.2颗粒物
本规范中所指颗粒物包括烟尘、粉尘，是指燃料和其他物质燃烧、合成、分解以及各种物料在处理中所产生的悬浮于液体和烟气中的固体和液体颗粒状物质。
b、一般操作人员：只进行日常例行维护和操作，不能更改系统的设置。
6.7.1.3异常情况自动恢复功能
实现系统时钟同步，具备自检及完善的断点自保护和死机自动恢复功能，故障前数据能存储并可方便地读取。受外界强干扰、偶然意外或断电后又送电等情况发生时，造成程序中断，系统应能实现自动启动，自动恢复运行状态并记录出现故障时的时间和恢复运行时的时间。
6.7.3污染物浓度和排放速率计算
系统应具有计算污染物排放浓度和排放速率的功能，换算和计算方法见HJ/T 76—2001中第5.8条。

上海市固定污染源非甲烷总烃在线监测系统安装及联网技术要求

上海市固定污染源非甲烷总烃在线监测系统安装及联网技术要求（试行）发布目次前言 (I)1适用范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1非甲烷总烃 (1)3.2氢火焰离子化检测器（FID） (1)3.3非甲烷总烃在线监测 (2)3.4有效数据 (2)3.5有效小时均值 (2)3.6有效日均值 (2)3.7有效月均值 (2)4固定污染源非甲烷总烃CEMS (2)4.1非甲烷总烃监测子系统 (2)4.2烟气排放参数监测子系统 (3)4.3数据采集、传输与处理子系统 (3)5固定污染源非甲烷总烃CEMS监测站房要求 (3)6固定污染源非甲烷总烃CEMS安装要求 (4)6.1仪器要求 (4)6.2安装位置要求 (4)6.3安装施工要求 (4)6.4安装管理要求 (6)7固定污染源非甲烷总烃CEMS联网要求 (6)附录A(规范性附录) (7)附录B(规范性附录) (12)附录C(规范性附录) (13)前言为了执行国家、地方大气污染物排放标准，贯彻《污染源自动监控管理办法》,规范固定污染源非甲烷总烃在线监测系统的安装、联网，特制定本技术要求。

1适用范围1.1 本技术要求规定了固定污染源在线监测中非甲烷总烃在线监测系统（非甲烷总烃CEMS）的系统组成、站房要求、安装要求和联网要求等内容。

1.2 本技术要求适用于上海市辖区内安装的采用氢火焰离子化检测器（FID）测量固定污染源排气中非甲烷总烃CEMS。

2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB/T 16157 固定污染源排气中颗粒物测定与气态污染物采样方法HJ/T 38 固定污染源排气中非甲烷总烃的测定气相色谱法HJ/T 75 固定污染源烟气排放连续监测技术规范（试行）HJ/T 76 固定污染源烟气连续监测系统技术要求及检测方法（试行）HJ 732 固定污染源废气挥发性有机物的采样气袋法HJ/T 212 污染源在线自动监控（监测）系统数据传输标准GB50057 建筑物防雷设计规范GB50093 自动化仪表工程施工及质量验收规范GB50168 电气装置安装工程电缆线路施工及验收规范GB4208 外壳防护等级(IP代码)3术语和定义3.1非甲烷总烃除甲烷以外的碳氢化合物（其中主要是C2～C8）的总称，这里指在本技术要求规定的条件下，用氢火焰离子化检测器所测得的除甲烷以外的碳氢化合物及其衍生物的总量，以碳计。

上海市固定污染源自动监测建设、联网、运维和管理有关规定

上海市固定污染源自动监测建设、联网、运维和管理有关规定一、实施范围根据《国务院办公厅关于印发控制污染物排放许可制实施方案的通知》和《环境保护部关于实施工业污染源全面达标排放计划的通知》要求，同时结合“未批先建”违法建设项目清理工作，本市固定污染源自动监测实施范围包括：（一）国家、市级、区级重点排污单位；（二）纳入排污许可证管理的排污单位（实施简化管理的除外）；（三）国家和本市规定应当实施在线监测的排污单位。

二、总体要求（一）排污口整治。

排污单位应根据生产工艺过程、产排污环节、污染处理设施的处理工艺过程等，查清所有污染源及排污口，按照规定设置满足开展监测所需要的排放口和采样平台。

废水排放口应符合《排污口规范化整治技术要求（试行）》和《地表水和污水监测技术规范》（HJ/T 91）等要求，废气排放口应符合《固定污染源中颗粒物测定与气态污染物采样方法》（GB/T—3 —16157）、《固定源废气监测技术规范》（HJ/T 397）、《固定污染源烟气排放连续监测技术规范（试行）》（HJ/T 75）和《大气污染物综合排放标准》（DB31/933）等要求。

（二）数据传输。

现场端和监控平台的数据传输需执行《污染源在线自动监控（监测）系统数据传输标准》（HJ/T 212），自动监控设施数据采集传输仪需满足《污染源在线自动监控（监测）数据采集传输仪技术要求》（HJ477），不得添加其他可能干扰监测数据存储、处理、传输的软件或设备。

（三）建设进度。

涉及一类水污染物排放的排污单位，应于2017年12月30日前完成固定污染源自动监测设备的建设、联网和备案；核发排污许可证的排污单位，应于核发之日起的6个月内完成固定污染源自动监测设备的建设、联网和备案；其他排污单位应当于纳入本市固定污染源自动监测实施范围之日起的6个月内完成固定污染源自动监测设备的建设、联网和备案。

（四）数据应用。

排污单位承担固定污染源自动监测数据审核的主体责任，对数据的真实性和准确性负责。

上海市固定污染源非甲烷总烃在线监测系统验收及运行技术要求(试行)

上海市固定污染源非甲烷总烃在线监测系统验收及运行技术要求（试行）发布目次前言 (I)1适用范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1参比方法 (1)3.2校准 (1)3.3校验 (1)3.4技术验收 (2)3.5比对监测 (2)3.6响应时间 (2)3.7零点漂移 (2)3.8量程漂移 (2)3.9相对准确度 (2)4安全要求 (2)5固定污染源非甲烷总烃CEMS技术性能指标要求 (3)6固定污染源非甲烷总烃CEMS调试检测 (4)6.1一般要求 (4)6.2非甲烷总烃CEMS示值误差的调试检测 (4)6.3非甲烷总烃CEMS响应时间技术指标的调试检测 (4)6.4非甲烷总烃CEMS零点漂移、量程漂移技术指标的调试检测 (4)6.5非甲烷总烃CEMS准确度技术指标的调试检测 (4)6.6流速CMS速度场系数精密度技术指标的调试检测 (5)6.7温度CMS准确度技术指标的调试检测 (5)6.8湿度CMS准确度技术指标的调试检测 (5)7固定污染源非甲烷总烃CEMS技术验收 (5)7.1技术验收条件 (6)7.2现场验收内容 (6)7.3现场验收报告格式 (7)7.4联网验收内容和报告 (8)7.5验收结果 (8)8固定污染源非甲烷总烃CEMS日常运行管理要求 (8)9固定污染源非甲烷总烃CEMS日常运行质量保证 (8)9.1定期校准 (8)9.2定期维护 (9)9.3定期校验 (9)9.4比对监测 (9)10固定污染源非甲烷总烃CEMS数据审核和处理 (9)10.1数据审核流程 (9)10.2数据审核处理 (10)11数据记录与报表 (10)11.1记录 (10)11.2报表 (10)附录A (规范性附录) (11)附录B(规范性附录) (12)前言为了执行国家、地方大气污染物排放标准，贯彻《污染源自动监控管理办法》,规范固定污染源非甲烷总烃排放连续监测系统的调试、验收、运行维护、数据审核等，特制定本技术要求。

上海市固定污染源非甲烷总烃在线监测系统验收及运行技术要求(试行)


9.4 比对监测 ................................................................................................................................... 9 10 固定污染源非甲烷总烃 CEMS 数据审核和处理 ......................................................................... 9 10.1 数据审核流程.......................................................................................................................... 9 10.2 数据审核处理........................................................................................................................ 10 11 数据记录与报表 ............................................................................................................................ 10 11.1 记录........................................................................................................................................ 10 11.2 报表........................................................................................................................................ 10 附录 A (规范性附录) .......................................................................................................................... 11 附录 B(规范性附录) .......................................................................................................................... 12
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3 术语和定义
3.1 非甲烷总烃 除甲烷以外的碳氢化合物（其中主要是 C2～C8）的总称，这里指在本技术要求规定 的条件下，用氢火焰离子化检测器所测得的除甲烷以外的碳氢化合物及其衍生物的总量， 以碳计。 3.2 氢火焰离子化检测器（FID） 有机物在氢火焰中燃烧时生成的离子，在电场的作用下产生电信号的器件。
4 固定污染源非甲烷总烃 CEMS ..................................................................................................... 2 4.1 非甲烷总烃监测子系统 ............................................................................................................ 2 4.2 烟气排放参数监测子系统 ........................................................................................................ 3 4.3 数据采集、传输与处理子系统 ................................................................................................ 3 5 固定污染源非甲烷总烃 CEMS 监测站房要求 ............................................................................. 3 6 固定污染源非甲烷总烃 CEMS 安装要求..................................................................................... 4 6.1 仪器要求 .................................................................................................................................... 4 6.2 安装位置要求 ............................................................................................................................ 4 6.3 安装施工要求 ............................................................................................................................ 4 6.4 安装管理要求 ............................................................................................................................ 6 7 固定污染源非甲烷总烃 CEMS 联网要求..................................................................................... 6 附录 A(规范性附录) ............................................................................................................................ 7 附录 B(规范性附录) .......................................................................................................................... 12 附录 C(规范性附录) .......................................................................................................................... 13
5
固定污染源非甲烷总烃 CEMS 监测站房要求
5.1 必须为室外的 CEMS 提供站房。 5.2 监测站房的基础荷载强度 2000 kg/m2，其面积应≥2.5×2.5 m2，空间高度应≥2.8 m，站房 建在标高≥0 m 处。 5.3 监测站房内应有空调，控制室内温度保持在（20～30）℃，湿度应 ≤60 %，空调应具 有来电自动重启功能，站房内应安装排风扇。 5.4 监测站房内配电功率能够满足仪表实际要求，功率不少于 8 kW，至少预留三孔插座 5 个、稳压电源 1 个、UPS 电源一个。 5.5 监测站房内应配有有生产资质单位生产的标准气体，且在有效期内。监测站房的防雷 系统应符合 GB50057 的规定。 5.5.1 系统仪器设备的工作电源应有良好的接地措施，接地电缆应采用大于 4 mm2 的独芯 护套电缆，接地电阻小于 4Ω，且不能和避雷接地线共用。 5.5.2 平台、监测站房、交流电源设备、机柜、仪表和设备金属外壳、管缆屏蔽层和套管的 防雷接地，可利用厂内区域保护接地网，采用多点接地方式。厂区内不能提供接地线或提 供的接地线达不到要求的，应在子站附近重做接地装置。 5.5.3 电源线和信号线设防雷装置。 5.5.4 接地线和零线不得共用，主机柜外壳和可导电的金属外壳要可靠接地。 5.5.5 电源线、信号线与避雷线的平行净距离≥1 m，交叉净距离≥0.3 m（见图 1） 。 5.5.6 由烟囱或主烟道上数据柜引出的数据信号线要经过避雷器引入监测站房， 应将避雷器 接地端同站房保护地线可靠连接。
1
3.3
非甲烷总烃在线监测 对固定污染源排放的非甲烷总烃进行连续地、实时地跟踪测定；每个固定污染源的总
测定小时数不得小于排放设施总运行小时数的 75%。 3.4 有效数据 符合本技术要求，经验收合格的非甲烷总烃 CEMS，在固定污染源排放废气条件下， 非甲烷总烃 CEMS 正常运行所测得的数据。 3.5 有效小时均值 连续排放或间歇排放超过 1h 的，在 1h 内不少于 75%有效数据的平均值；间歇排放小 于 1h，在间歇排放时间内不少于 75%有效数据的平均值。 3.6 有效日均值 1 日内不少于排放设施运行时间（按小时计）的 75%有效小时均值的算术平均值。 3.7 有效月均值 1 月内不少于排放设施运行时间（按小时计）的 75%有效小时均值的算术平均值。
4 固定污染源非甲烷总烃 CEMS
固定污染源非甲烷总烃 CEMS 由非甲烷总烃监测子系统（预处理单元、氢气发生器、 非甲烷总烃分析仪） ，烟气排放参数监测子系统，数据采集、传输与处理子系统等组成。 系统通过样品采集，测定排气中非甲烷总烃浓度，同时测量烟气温度、烟气压力、烟气流 速或流量、烟气含湿量（或输入烟气含湿量）等参数；计算烟气中非甲烷总烃浓度和排放 量；显示和打印各种参数、图表并通过数据、图文传输系统传输至固定污染源监控系统。 4.1 非甲烷总烃监测子系统 采用氢火焰离子化检测器——FID 法检测。 工作原理： （1）气体样本通过火焰后产生一个复杂的离子化过程，产生大量的离子。 （2）火焰喷嘴两端的高电压电极产生一个静电场，离子化产生的正负离子分别向正 负电极移动，从而在两个电极之间产生电极电流。 （3）电流的强度和燃烧气体样本中烃的浓度是成比例关系的。从而根据电流强度测
上海市固定污染源非甲烷总烃在线监测系统 安装及联网技术要求（试行）
发布
目 前
次
言 ............................................................................................................................................... I
固定污染源烟气排放连续监测技术规范（试行） 固定污染源烟气连续监测系统技术要求及检测方法（试行） 固定污染源废气 挥发性有机物的采样 气袋法 污染源在线自动监控（监测）系统数据传输标准 建筑物防雷设计规范 自动化仪表工程施工及质量验收规范 电气装置安装工程电缆线路施工及验收规范 外壳防护等级(IP 代码)
2
出气体样本中烃的含量。 4.2 烟气排放参数监测子系统 a. b. c. d. 烟气温度一般采用热电偶或热电阻测量； 烟气压力一般采用压力传感器测量； 烟气流速或流量一般采用皮托管法、热平衡法、超声波法； 烟气含湿量一般采用电容法、干湿氧法，也可直接输入参比方法测量均值。
4.3 数据采集、传输与处理子系统 பைடு நூலகம்集并处理数据，生成图谱、报表，具有控制、自动操作功能。具体要求见附录 A。
1 适用范围 .......................................................................................................................................... 1 2 规范性引用文件 .............................................................................................................................. 1 3 术语和定义 ...................................................................................................................................... 1 3.1 3.2 3.3 3.4 3.5 3.6 3.7 非甲烷总烃 ............................................................................................................................ 1 氢火焰离子化检测器（FID）.............................................................................................. 1 非甲烷总烃在线监测 ............................................................................................................ 2 有效数据 ................................................................................................................................ 2 有效小时均值 ........................................................................................................................ 2 有效日均值 ............................................................................................................................ 2 有效月均值 ............................................................................................................................ 2
